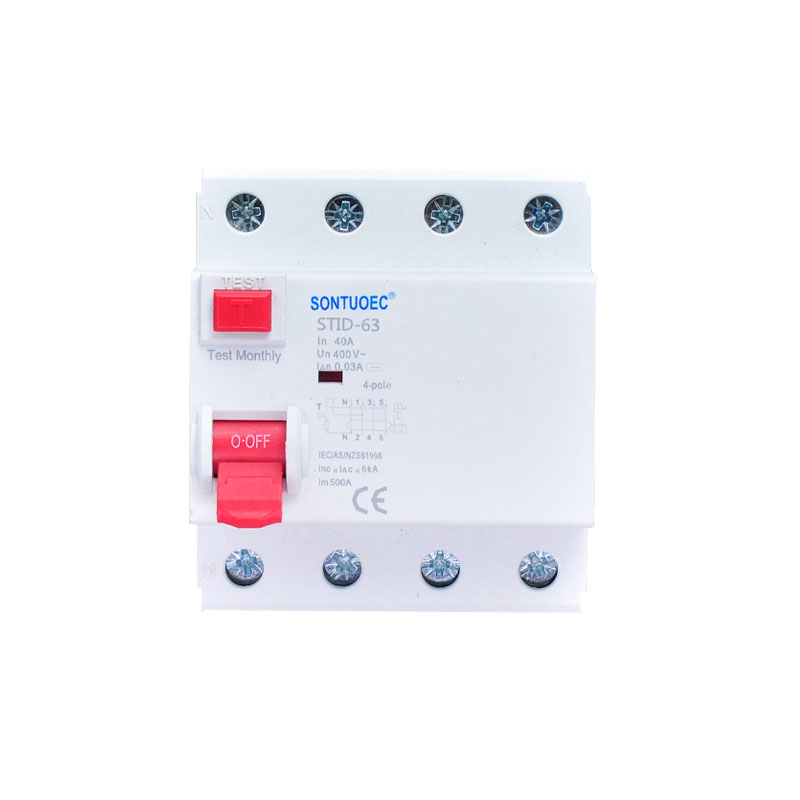

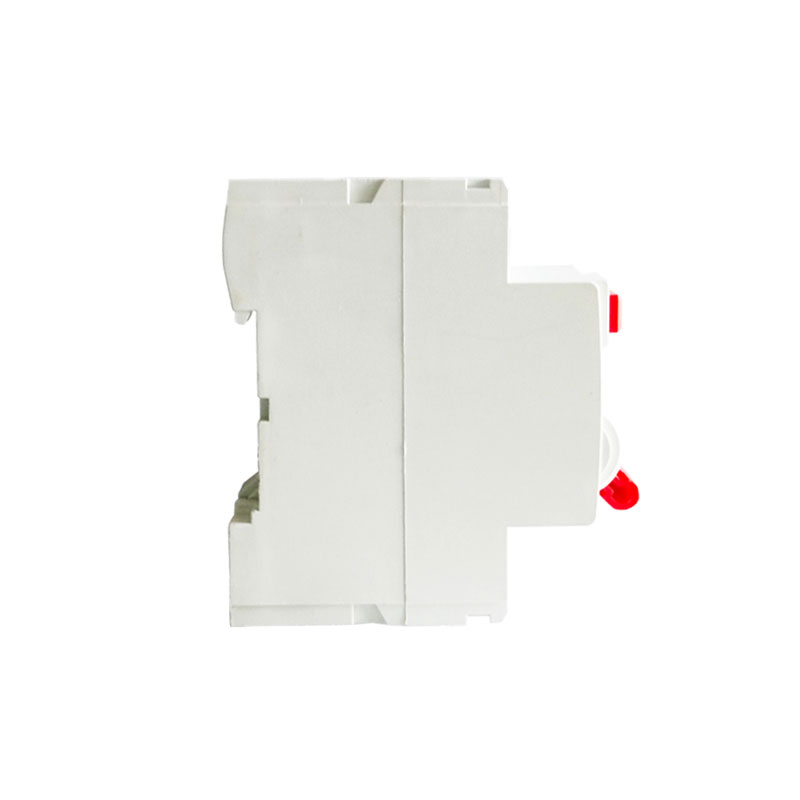

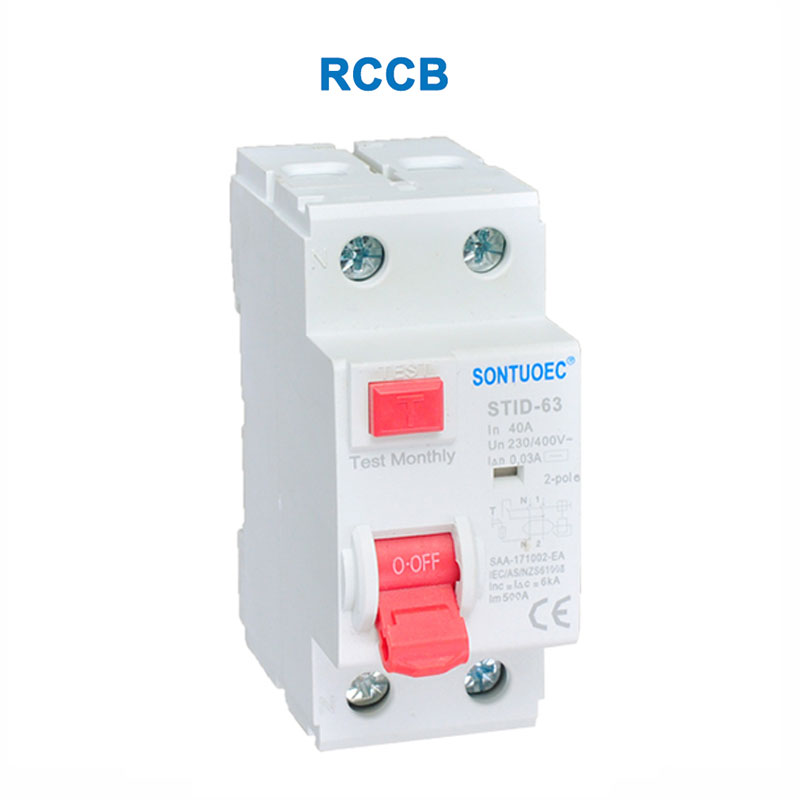

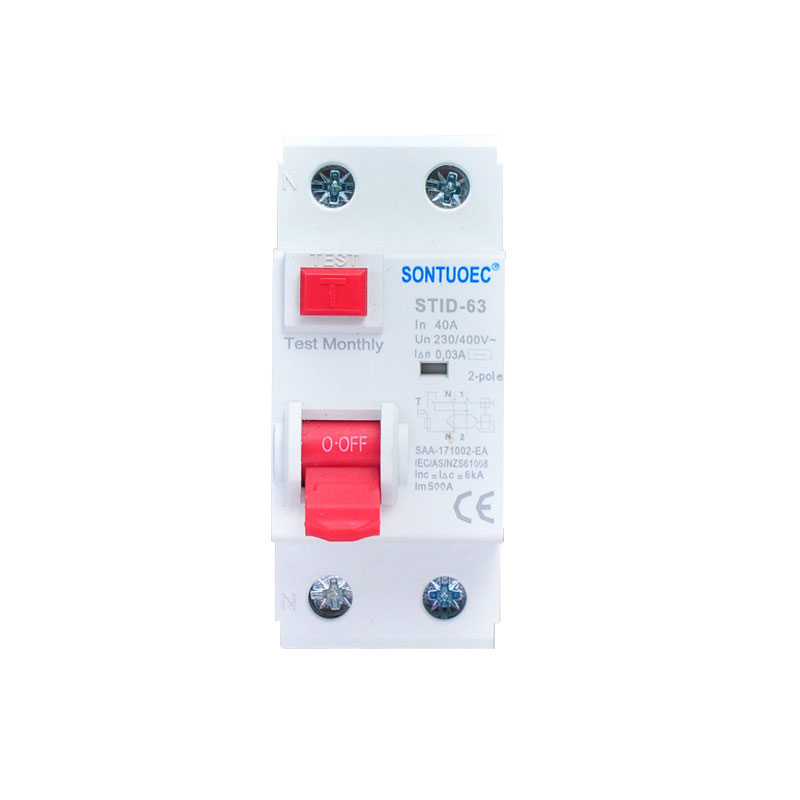

STED-63 RCCB, disjoncteur de circuit de courant résiduel de nom complet (STID-63 RCCB), est un dispositif de sécurité électrique spécialement conçu pour empêcher les incendies électriques et les accidents d'électrocution. Il surveille principalement le courant résiduel dans le circuit, c'est-à-dire la différence entre le courant de la ligne de feu et la ligne zéro. Lorsque cette différence (généralement causée par des fuites) dépasse une valeur prédéfinie, le RCCB STID-63 coupera automatiquement le circuit en très peu de temps, protégeant ainsi la sécurité personnelle et l'équipement contre les dommages.
Mode | Type électro-magnétique, type électronique |
STANDARD | IEC61008-1 |
Caractéristiques de courant résiduelles | A, et g, s |
Pôle | 2p 4p |
Capacité de fabrication et de rupture nominale | 500a (in = 25a 40a) ou 630a (in = 63a) |
Courant nominal (a) | 16,25,40,63a |
Fréquence nominale (HZ) | 50/60 |
Tension nominale | AC 230 (240) 400 (415) Fréquence nominale: 50 / 60Hz |
Courant de fonctionnement résiduel nominal I / N (A) | 0,03, 0,1, 0,3, 0,5; |
Courant non opérationnel résiduel nominal I Non | 0,5i n |
Courant court-circuit conditionnel nominal Inc | 6ka |
Courant de court-circuit résiduel conditionnel nominal I AC | 6ka |
Classe de protection | Ip20 |
Sur le montage symétrique du rail DIN 35 mm |
Fonctions principales de STID-63 RCCB
Protection des fuites: La fonction centrale du STID-63 RCCB consiste à détecter le courant résiduel dans le circuit et à couper rapidement le circuit lorsque la fuite est détectée. Les courants résiduels sont généralement causés par l'isolation de l'équipement endommagé, les fils cassés ou l'électrocution humaine.
Protection de la sécurité personnelle: En coupant rapidement le circuit de fuite, le RCCB STID-63 peut effectivement prévenir les accidents d'électrocution et protéger la vie du personnel.
Prévention des incendies électriques: La fuite d'électricité peut entraîner une surchauffe du circuit, ce qui peut entraîner un incendie, et la fonction de déconnexion rapide du RCCB STID-63 aide à prévenir de tels incendies électriques.
Le RCCB STID-63 contient un transformateur de courant résiduel interne pour détecter le courant résiduel dans le circuit. Lorsque le courant résiduel dépasse une valeur prédéfinie, le transformateur déclenche le mécanisme de libération à l'intérieur du RCCB STID-63, ce qui le fait couper rapidement le circuit.
1. Transformateur de courant résiduel: Il s'agit généralement d'un noyau de fer en forme de bague qui s'enroule autour du feu et des fils zéro du circuit. Lorsqu'il y a un déséquilibre de courant entre le feu et les fils zéro (c'est-à-dire qu'il y a un courant résiduel), le transformateur détecte ce déséquilibre et génère un flux magnétique.
2. Mécanisme de dépistage: lorsque le transformateur détecte un courant résiduel qui dépasse une valeur prédéfinie, il déclenche le mécanisme de déclenchement. Le mécanisme de déclenchement peut être un électro-aimant, un ressort mécanique ou un autre type de mécanisme utilisé pour couper rapidement le circuit.
Sensibilité élevée: le RCCB STID-63 peut rapidement détecter un petit courant de fuite et couper le circuit en très peu de temps.
Fiabilité élevée: après des tests et une certification rigoureux, les RCCB STID-63 ont une fiabilité et une stabilité élevées et peuvent fonctionner de manière stable pendant longtemps.
Facile à installer et à entretenir: STID-63 RCCB adopte généralement la conception modulaire, facile à installer et à entretenir.
Large gamme de protection: les RCCB STID-63 conviennent à une large gamme de systèmes électriques, notamment résidentiel, commercial et industriel.
Les RCCBS STID-63 sont largement utilisés dans les situations où il est nécessaire de prévenir les blessures et les incendies électriques causés par la fuite d'électricité. Par exemple:
1. Système électrique résidentiel: Dans une résidence, les RCCBS STID-63 sont généralement installés dans la boîte de distribution principale ou la boîte de distribution de branche pour protéger les circuits électriques de toute la résidence ou une zone spécifique.
2. Systèmes électriques commerciaux: dans les bâtiments commerciaux, les RCCBS STID-63 peuvent être utilisés pour protéger les circuits dans les bureaux, les magasins, les restaurants et autres emplacements.
3. Systèmes électriques industriels: dans les zones industrielles, les RCCB STID-63 sont généralement utilisés pour protéger les circuits critiques tels que les lignes de production, l'équipement mécanique et les systèmes de contrôle.
