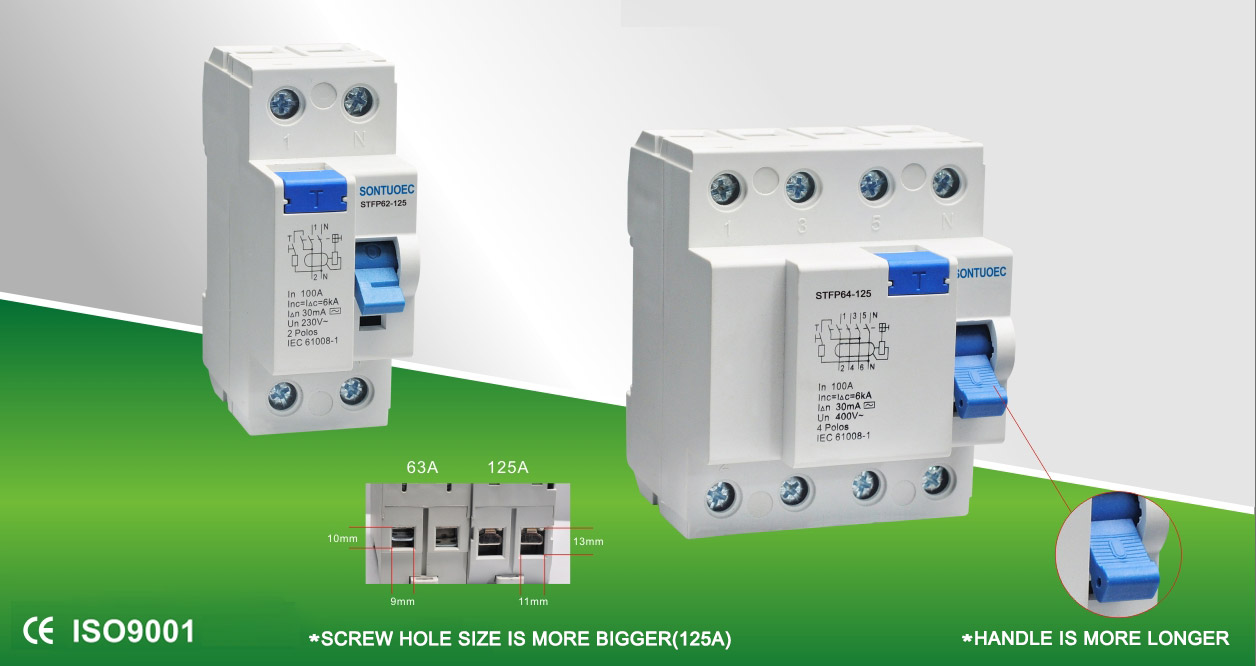

Électronique magnétique A Type RCCB 125A / 30MA

Electronic Magnetic A Type RCCB 125A / 30MA est capable de détecter les courants résiduels dans les circuits en raison de fuites, de courtes circuits ou de défauts de terre et de couper automatiquement les circuits lorsque le courant dépasse un seuil prédéfini, protégeant ainsi la sécurité du personnel et de l'équipement. Son principe de travail est basé sur le principe de l'induction électromagnétique, lorsque le courant résiduel traverse le transformateur, le flux magnétique correspondant sera généré, ce qui déclenche à son tour le circuit électronique pour effectuer le traitement du signal, et contrôle finalement l'action du mécanisme de libération.

Modèle:STFP360-125

envoyer une demande

Description du produit

Modèle:	STFP360-125
STANDARD:	IEC 61008-1
Caractéristiques de courant résiduelles:	Et et et
Pole Non.:	2p, 4p
Courant nominal:	16a, 25a, 32a, 40a, 63,80,100,125a
Tension nominale:	230 / 400V AC
Fréquence nominale:	50 / 60Hz
Courant de fonctionnement résiduel nominal IΔN:	10mA, 30mA, 100mA, 300mA, 500mA
Courant résiduel non opérationnel nominal I ΔNO:	≤0,5iΔn
Courant court-circuit conditionnel nominal Inc:	6000A
Court-circuit résiduel conditionnel nominal actuel iΔc:	6000A
Durée de déclenchement:	Trébuche instantanée ≤ 0,1 seconde
Plage de courant de déclenchement résiduel:	0,5iΔn ~ iΔn
Endurance électro-mécanique:	4000 cycles
Couple de fixation:	2,0 nm
Terminal de connexion:	Borne de borne à vis avec pince
Installation:	Montage de rail DIN 35 mm

Caractéristiques principales

Sensibilité élevée et réponse rapide: les RCCB électromagnétiques peuvent détecter de petits courants résiduels, généralement inférieurs à 30 mA (valeur exacte en fonction des spécifications du produit), et coupé rapidement le circuit en quelques millisecondes, empêchant efficacement des accidents de choc électrique.

Protection électromagnétique: Par rapport aux RCCBS purement électroniques, les RCCB électromagnétiques combinent le principe de l'induction électromagnétique, qui a une fiabilité et une stabilité plus élevées et peut fonctionner normalement dans divers environnements difficiles.

Multifonctionnalité: Certains RCCB électromagnétiques ont également une surcharge, un court-circuit et d'autres fonctions de protection, qui peuvent protéger de manière globale la sécurité des circuits et de l'équipement.

Facile à installer et à entretenir: les RCCB électromagnétiques adoptent généralement la conception modulaire, la structure compacte, la maintenance et l'inspection de routine faciles à installer et faciles à effectuer.

Principe de fonctionnement

Le principe de fonctionnement du RCCB électromagnétique est basé sur la loi de Kirchhoff, qui indique que le courant d'entrée est toujours égal au courant de sortie (dans le cas idéal). Lorsqu'il y a une fuite ou un défaut de terre dans le circuit, une partie du courant circule directement vers la Terre en contournant la charge, créant un courant résiduel. À ce stade, le transformateur détecte ce courant déséquilibré et génère un flux magnétique correspondant. Une fois le flux magnétique traité par le circuit électronique, il déclenchera l'action du mécanisme de décapage, afin que le disjoncteur coupe rapidement le circuit.

Scénarios d'application

Les RCCB électromagnétiques sont largement utilisés dans une variété de situations où la protection électrique est nécessaire, y compris, mais sans s'y limiter:

Bâtiments résidentiels et commerciaux: utilisés pour protéger les équipements électriques et la sécurité personnelle, empêchant les accidents de choc électrique et les incendies électriques.

Lignes de production industrielles: utilisées pour protéger les équipements électriques tels que les moteurs, les transformateurs et autres équipements électriques du fonctionnement normal, empêchant les dommages et les temps d'arrêt en raison de la fuite et de la surcharge.

Installations publiques: comme les hôpitaux, les écoles, les bibliothèques et autres endroits, utilisés pour assurer le fonctionnement sûr de l'équipement électrique et l'utilisation sûre de l'électricité par le personnel.

Electronic Magnetic A Type RCCB 125A/30mA
