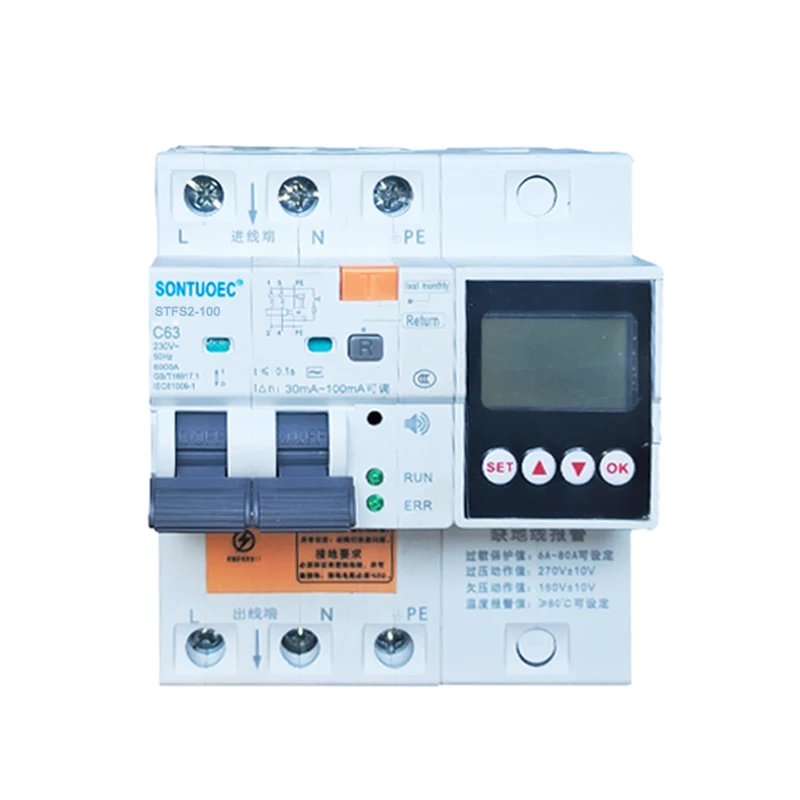

RCBO multifonctionnel 100A 2p 4p

Le RCBO multifonctionnel STSF2-100 100A 2p 4p convient pour AC 50/60 Hz, évalué dans un circuit avec une tension de 230 V-400 V et un courant nominal de 100 A, lorsqu'une personne est électrocutée ou que le réseau électrique fuit. Lorsque les fuites, les surtensions et les sous-tensions atteignent les valeurs définies, le disjoncteur à courant résiduel peut fonctionner rapidement en très peu de temps et couper rapidement l'alimentation électrique. Lorsque la température de surveillance du disjoncteur à courant résiduel atteint la valeur définie, le fil de terre de surveillance n'est pas connecté. Une fois connecté, le produit émet une alarme sonore pour protéger la sécurité du personnel et des équipements électriques, et peut éviter Prévenez les dommages aux équipements causés par une surtension dans le réseau électrique. A des surcharges, des courts-circuits, des fuites, des surtensions. Les fonctions de protection contre les sous-tensions et les surchauffes peuvent également être utilisées pour allumer et éteindre par intermittence des appareils électriques dans des circonstances normales. Circuits d'éclairage, particulièrement adaptés aux systèmes de distribution d'éclairage industriels et commerciaux. Le produit a un petit volume, une structure compacte et une meilleure rentabilité que d'autres produits similaires. Il a une belle apparence, Son pouvoir de coupure élevé en fait un bon choix pour la distribution d'énergie domestique. Ce produit est conforme aux normes GB/T 16917.1 et IEC 61009-1 et a obtenu la certification CE.

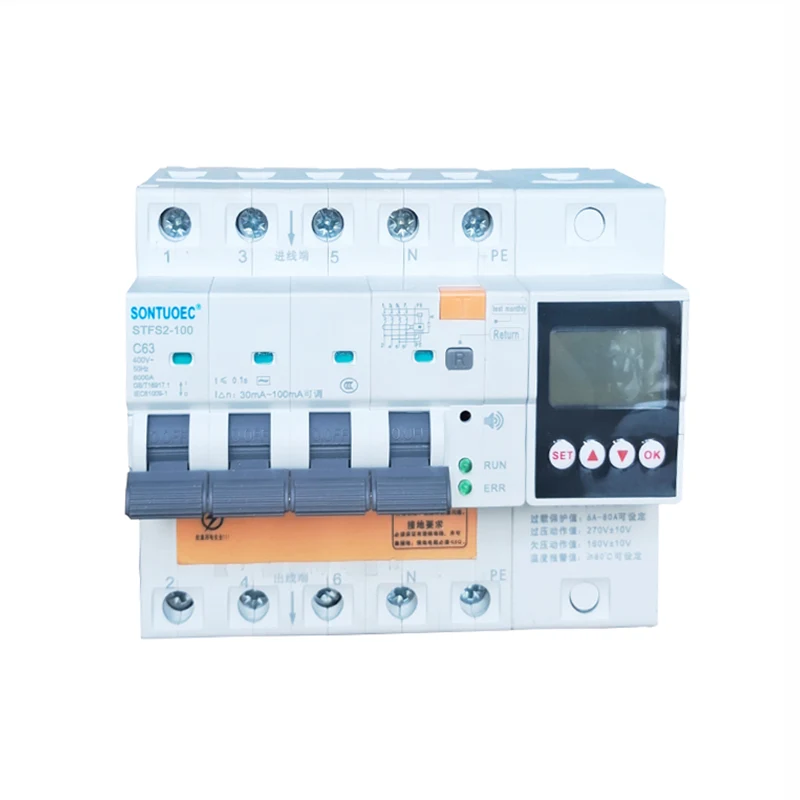

Modèle:STFS2-100

envoyer une demande

Description du produit

Modèle	STFS2-100 Type électrique
Caractéristiques du courant résiduel	CA
Standard	CEI/EN 61009-1
Sensibilité nominale△n	0,03,0,1,0,3
Pôle Non	Pôle : 1P+N+PE ; 3P+N+PE
Courant nominal (A)	6A,10A,16A,20A,25A,32A, 40A,63A,80A,100A
Tension nominale (V)	240/415V ;230/400V
Courant de fonctionnement résiduel nominal	10 mA, 30 mA, 100 mA, 300 mA, 500 mA
Court-circuit résiduel conditionnel nominal courant	6KA
Endurance électro-mécanique	plus de 4000 cycles
FONCTION:	protection contre les fuites, Protection contre le courant de surcharge, protection contre les courts-circuits, protection contre les sous-tensions, protection contre les surtensions, Courant nominal/tension réglable, Protection de la température, Alarme de pénétration d'eau et ainsi de suite.

TEMPÉRATURE DE L'AIR ENVIRONANT :

1. La température de l'air ambiant ne doit pas être inférieure à -5 1 C, ni supérieure à +40 C, et la valeur moyenne quotidienne ne doit pas dépasser +35 C.

2. Altitude : L'altitude du site d'installation ne doit pas dépasser 2 000 m.

3.Conditions atmosphériques

L'air est pur et à une température maximale de +40 'C, l'humidité relative de l'air n'est pas supérieure à 50 %. Une humidité relative plus élevée est autorisée à des températures plus basses, comme à +20 C,

L'humidité relative ne doit pas dépasser 90 %. En raison de la condensation modérée occasionnelle provoquée par les changements de température, il convient de veiller à prendre les mesures appropriées.

4. Catégorie d'installation Les catégories d'installation sont lI et III

Courant et nombre de pôles

100A : Cela indique que le RCBO est évalué à 100 ampères. Le courant nominal est la valeur maximale du courant que le disjoncteur peut transporter en continu sans provoquer de surchauffe ni de dommages.

2p, 4p : Le « p » représente ici le nombre de pôles, c'est-à-dire le nombre de phases du circuit auxquelles le disjoncteur peut être connecté. 2p signifie que le disjoncteur peut être connecté à deux phases du circuit (généralement Feu et Zéro), tandis que 4p signifie qu'il peut être connecté à quatre phases du circuit (généralement trois phases Feu et Zéro).

Multifonctionnel

Multifonctionnel indique que ce RCBO multifonctionnel 100A 2p 4p est équipé d'une variété de fonctions de protection. En plus de la protection de base contre les surcharges et les courts-circuits, il peut également fournir une protection contre les fuites, une protection contre les sous-tensions, une protection contre les surtensions, etc. protection de la température, alarme de pénétration d'eau, courant et tension réglables. Ces protections permettent au RCBO de fournir une protection plus complète pour les circuits et les équipements.

100A 2p 4p Multifunctional RCBO

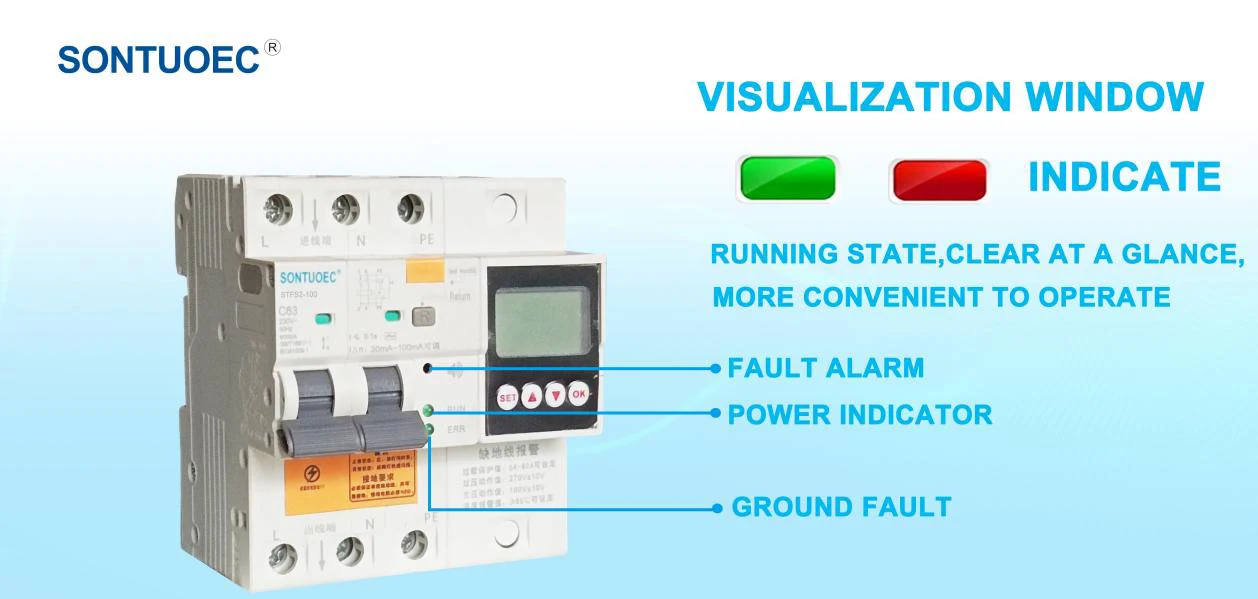

Avertissement!

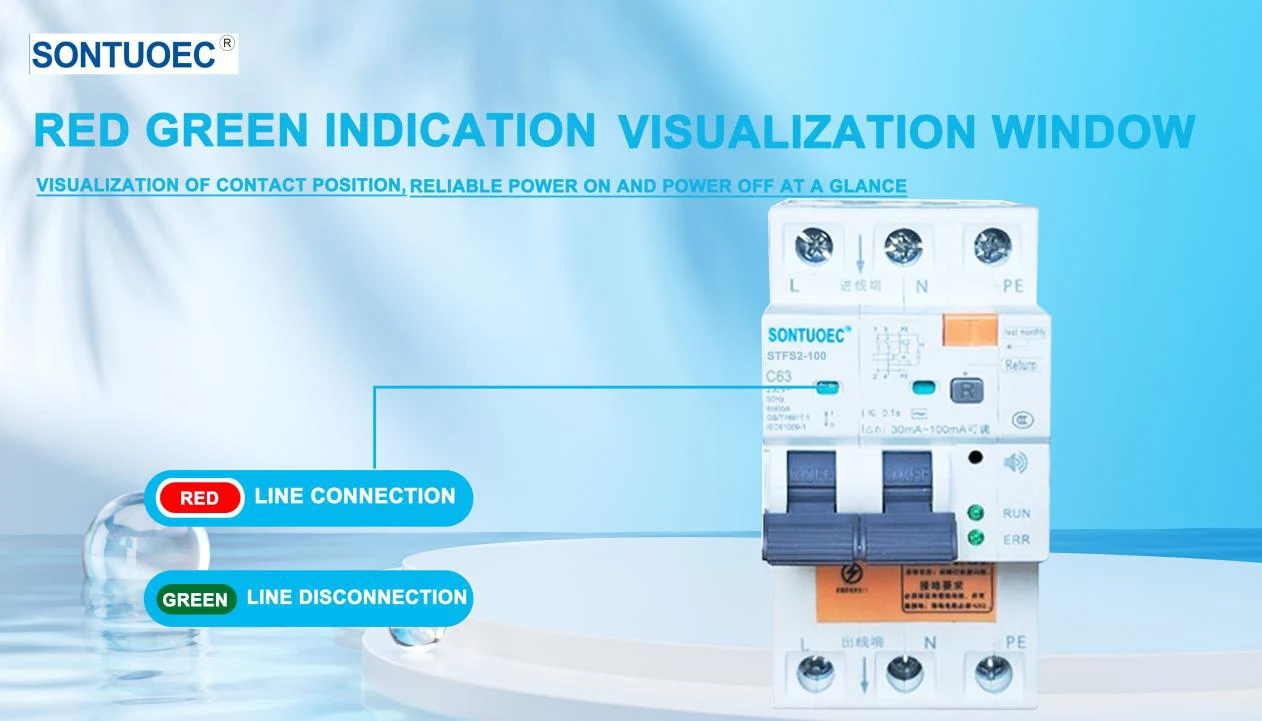

Avertissement état normal : voyant vert allumé ;

État anormal : la lumière est éteinte

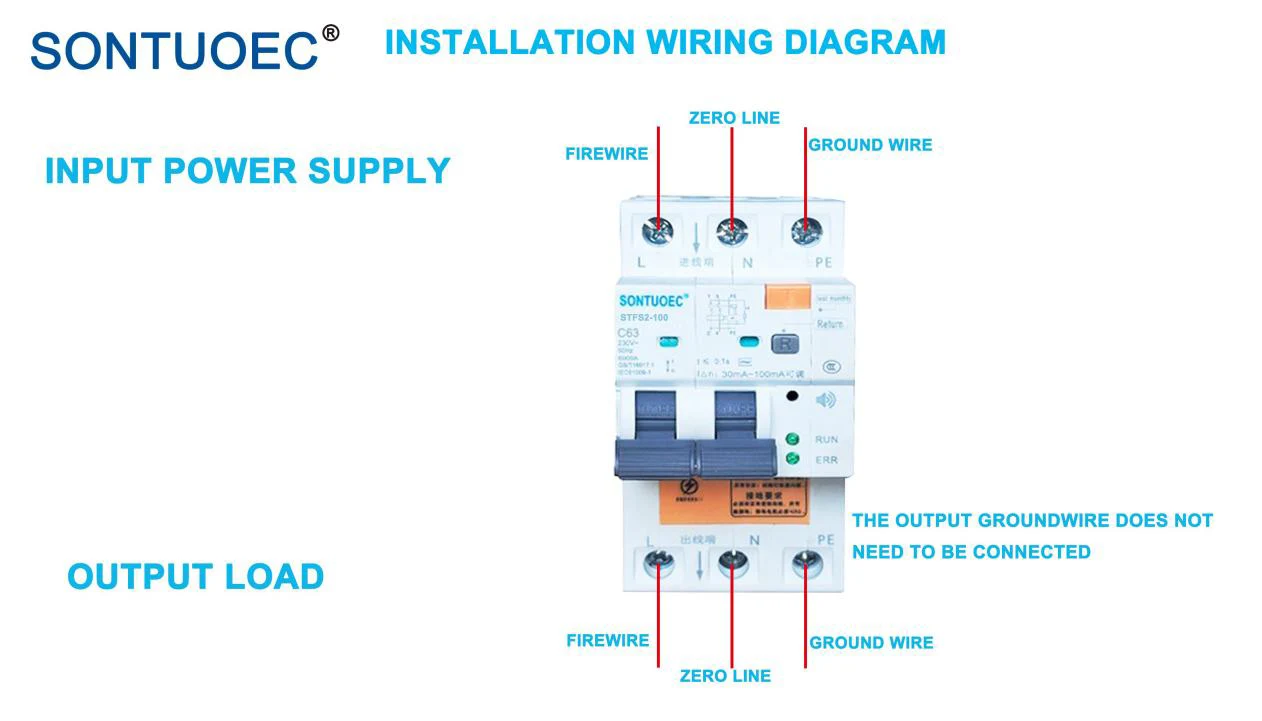

Exigences de mise à la terre :

Il est nécessaire de s'assurer qu'il y a un fil de terre entrant et un fil de terre, et la résistance de terre doit être de 5Q !

Scénario d'application

Étant donné que le RCBO a diverses fonctions de protection, il est souvent utilisé dans les circuits qui nécessitent la sécurité des personnes, tels que les circuits électriques pour l'éclairage, les faibles puissances et les appareils électriques dans les maisons et les lieux publics. Ces endroits sont souvent caractérisés par de l’eau et de l’humidité, ce qui peut facilement provoquer des accidents de fuite. En outre, le RCBO peut également être utilisé dans les systèmes électriques industriels où la sécurité humaine est une condition préalable, tels que les circuits de commande d'éclairage périphériques, les systèmes radar et les instruments d'exploration géologique.
