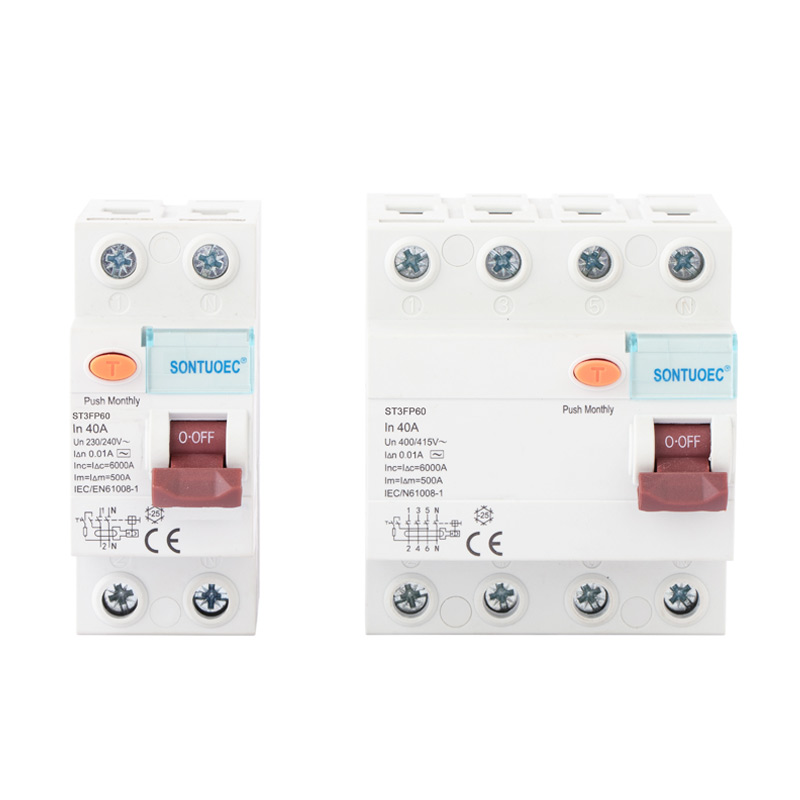

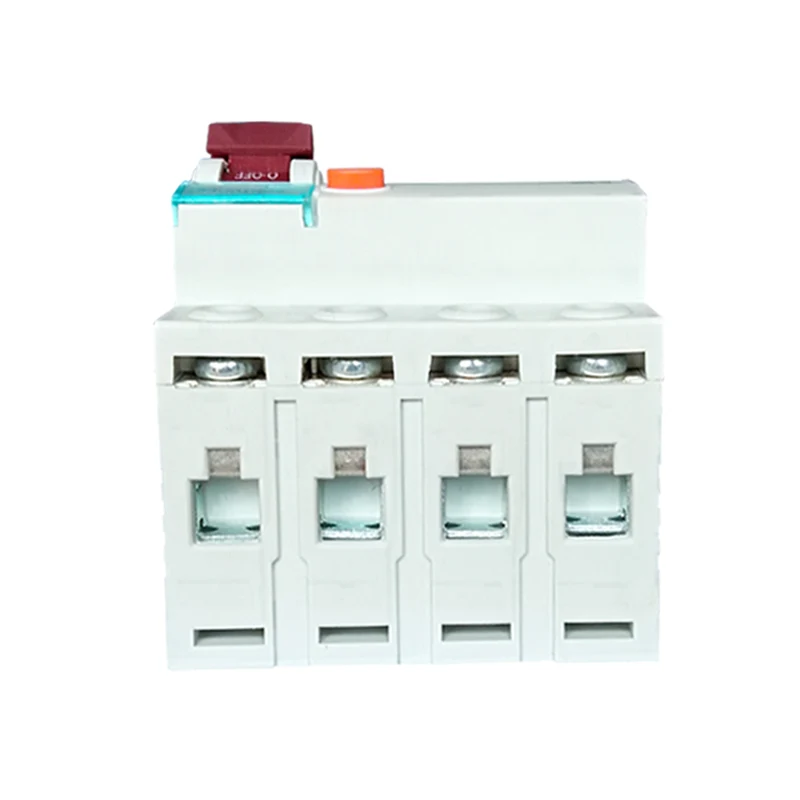

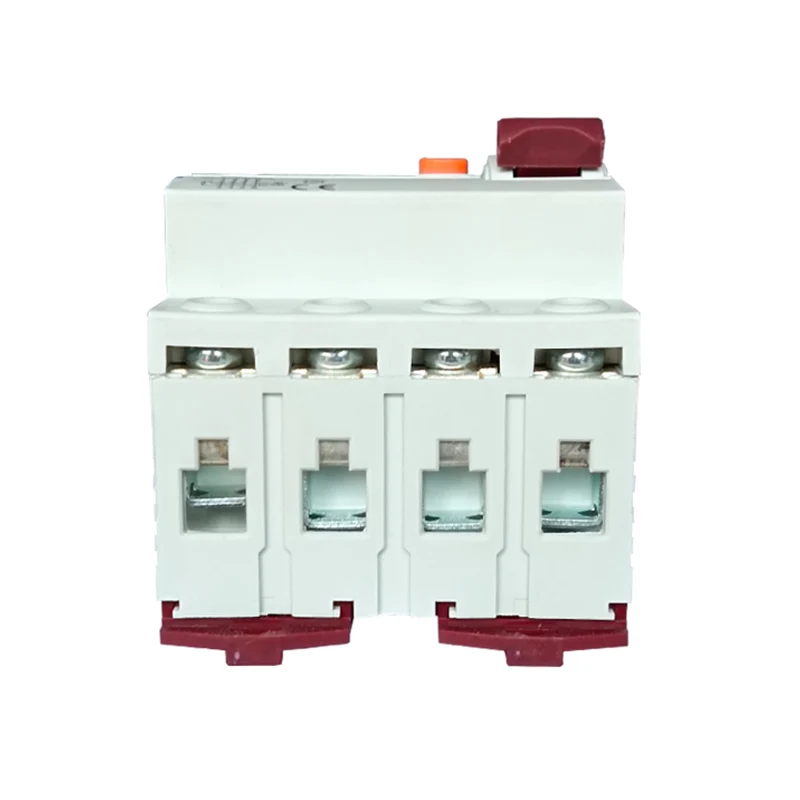

Disjoncteur de circuit de courant résiduel 4P 40A / 10MA

Le disjoncteur de circuit de courant résiduel 4P 40A / 10MA est un disjoncteur de courant résiduel avec 4 pôles (c'est-à-dire des tirs en phase et des fils zéro) qui est évalué à 40 ampères et est capable de couper automatiquement le circuit lorsque le courant résiduel du circuit est détecté pour être détecté ou supérieur ou supérieur à 10 milliampères. L'appareil est principalement utilisé pour prévenir les incendies électriques et les accidents d'électrocution et pour protéger la sécurité personnelle et de l'équipement.

Modèle:ST3FP60

envoyer une demande

Description du produit

Modèle:	ST3FP60
STANDARD	IEC61008-1
Caractéristiques de courant résiduelles:	Et et et
Pole Non.:	2p, 4p
Courant nominal:	16A, 25A, 32A, 40A, 63A;
Tension nominale:	230 / 400V AC
Fréquence nominale:	50 / 60Hz
Courant de fonctionnement résiduel nominal IΔN:	10mA, 30mA, 100mA, 300mA, 500mA
Courant résiduel non opérationnel nominal I ΔNO:	≤0,5iΔn
Courant court-circuit conditionnel nominal Inc:	6000A
Court-circuit résiduel conditionnel nominal actuel iΔc:	6000A
Durée de déclenchement:	Trébuche instantanée ≤ 0,1 seconde
Plage de courant de déclenchement résiduel:	0,5iΔn ~ iΔn
Endurance électro-mécanique:	4000 cycles
Couple de fixation:	2,0 nm
Terminal de connexion:	Borne de borne à vis avec pince
Installation:	Montage de rail DIN 35 mm

Principe de fonctionnement

Le principe de fonctionnement de ce disjoncteur est basé sur le principe de l'équilibre actuel. Dans des conditions normales, les courants entrant et sortant du circuit doivent être égaux dans une ligne passant par une charge. Cependant, lorsqu'il y a un défaut d'isolation dans la ligne ou lorsqu'un être humain entre en contact avec le circuit, cela peut entraîner des fuites de courant, ce qui rend les courants dans et hors du circuit déséquilibré. À ce stade, le transformateur de courant à l'intérieur du disjoncteur de circuit détectera ce courant déséquilibré et le convertira en signal électrique. Le circuit électronique amplifie, comparera et traitera ce signal, et lorsque le signal atteindra un seuil prédéfini, c'est-à-dire lorsque le courant résiduel atteint ou dépasse 10 milliampères, le disjoncteur va rapidement couper le circuit.

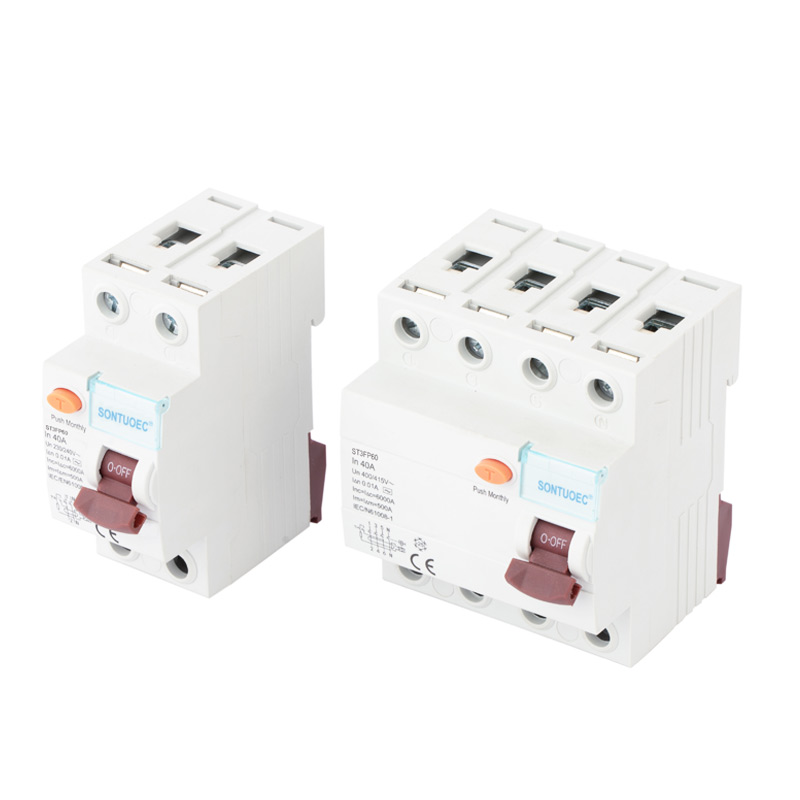

4P 40A/10mA Residual Current Circuit Breaker

Caractéristiques principales

Sensibilité élevée: capable de détecter un petit courant de fuite (10 mA) et de couper le circuit à temps pour éviter les incendies électriques et les amortisseurs électriques.

Réponse rapide: Une fois le courant de fuite détecté, le disjoncteur coupera le circuit en très peu de temps (généralement à moins de dizaines de millisecondes).

Polvalerie: En plus de la fonction de protection des fuites de base, le disjoncteur peut également avoir des fonctions de surcharge et de protection court-circuit.

Facile à installer et à entretenir: il adopte généralement la conception modularisée, qui est facile à installer et à démanteler. Pendant ce temps, sa simple structure interne facilite le maintien et la révision.
