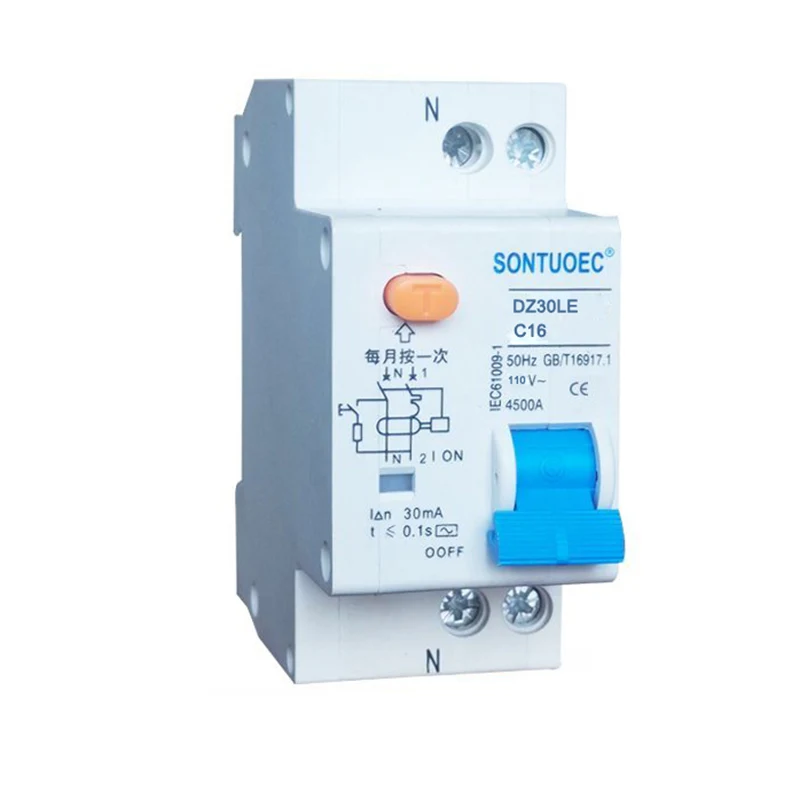

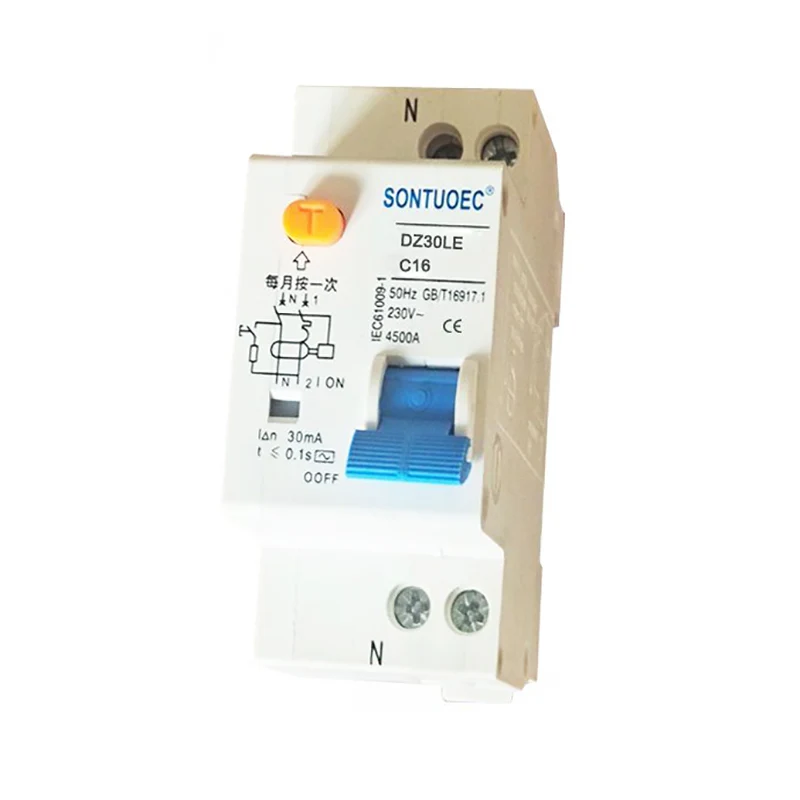

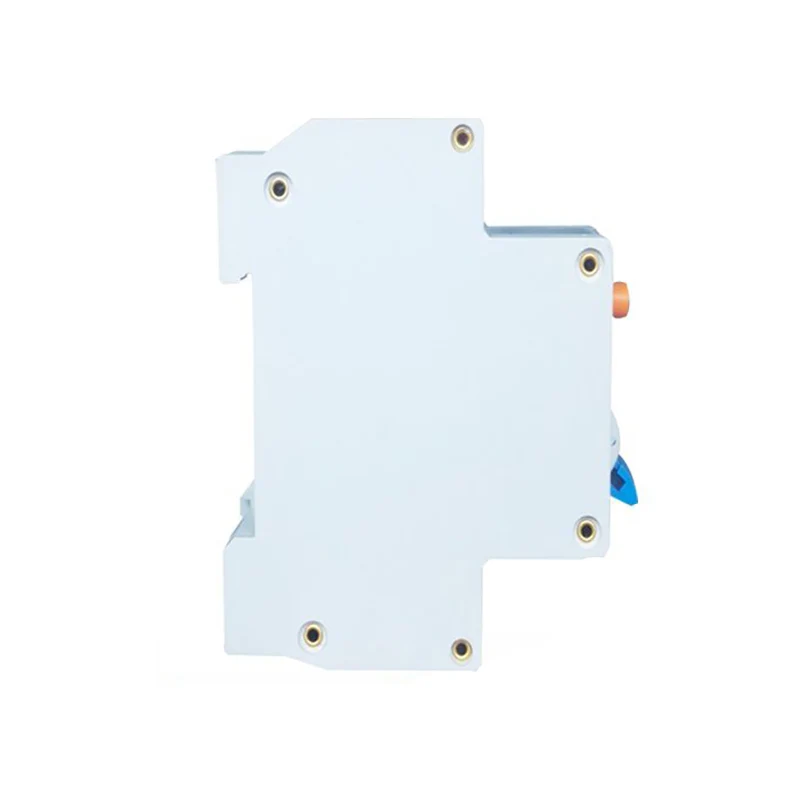

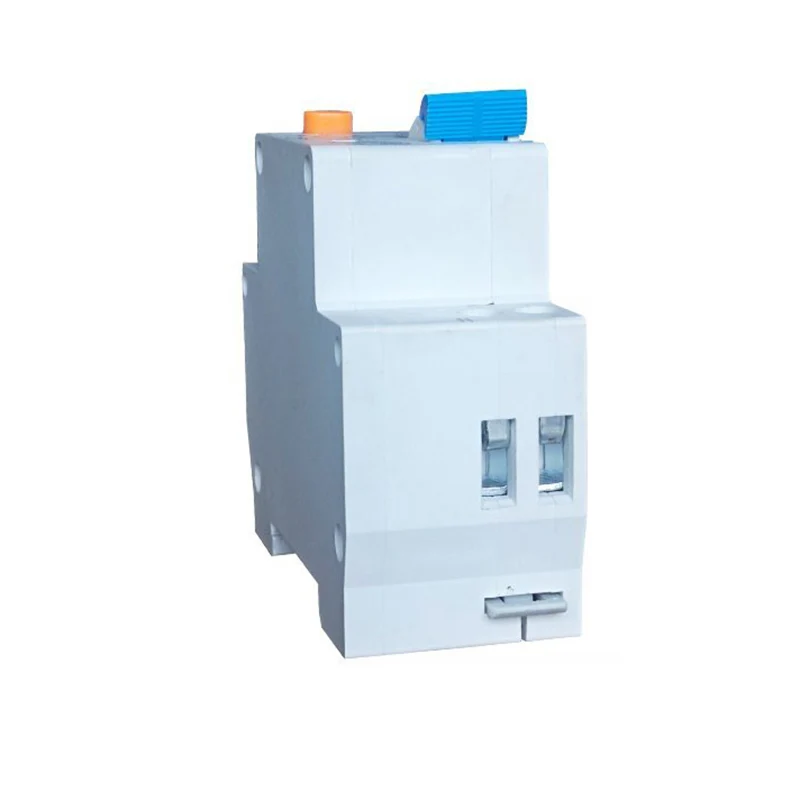

Type électronique RCBO

Le type électronique RCBO peut connecter et casser le courant dans le circuit principal et couper automatiquement le circuit lorsque le courant résiduel (courant de fuite) se produit dans le circuit principal, afin d'éviter les chocs électriques personnels ou les accidents de feu électriques. Dans le même temps, RCBO a également une fonction de protection de surintensité, qui peut couper le circuit lorsque la surcharge ou le court-circuit se produit dans le circuit pour protéger la sécurité du circuit et de l'équipement.

envoyer une demande

Description du produit

Modèle	Type électronique
Nom de produit	DZ30L
Standard	IEC61009-1
Pôle	1P+N
Courant nominal (a)	6A, 10A, 16A, 20A, 25A, 32A; 40a
Courant de court-circuit résiduel conditionnel nominal	3KA; 4.5KA: 6KA
Endurance électro-machanique	Plus de 4000 cycles
Courant de fonctionnement résiduel nominal	10mA, 30mA, 100mA, 300mA, 500mA

Sélection et installation

Lors de la sélection du type, il doit être choisi en fonction des paramètres tels que la tension nominale, le courant nominal, la capacité de rupture de court-circuit et le courant d'action de fuite du circuit. Dans le même temps, le nombre de pôles de RCBO et le nombre de boucles de courant doivent également être considérés pour répondre aux exigences de protection du circuit.

Lors de l'installation, les principes suivants doivent être suivis:

Le RCBO doit être installé dans un endroit sec et ventilé sans gaz corrosif et sans danger d'explosion.

Le câblage du RCBO doit être correct et fiable, sans contact lâche ou mauvais.

Le mécanisme de fonctionnement de RCBO doit être flexible et fiable, facile à utiliser et à entretenir.

Le RCBO doit être inspecté et testé régulièrement pour garantir ses performances fiables.

Entretien et refonte

Pendant l'utilisation du RCBO, la maintenance et la révision doivent être effectuées périodiquement pour assurer un bon fonctionnement. L'entretien et la refonte comprennent:

 Vérifiez si l'apparence et le câblage du RCBO sont intacts, sans dommage ni relâchement.

 Vérifiez si le mécanisme de fonctionnement du RCBO est flexible et fiable, et s'il existe un phénomène de brouillage ou de défaut.

 Vérifiez si la fonction de protection du courant résiduel et la fonction de protection contre les surintensités du RCBO sont normales.

 Nettoyez et dépoussiérez le RCBO pour le garder au sec et propre.

Ce type de RCBO (MCB + RCCB) fonctionne comme une combinaison de disjoncteur et de dispositif de courant résiduel, qui protège l'homme de la faille de l'électricité en raison du courant de défaut de court-circuit sur-court. Il est auto-protect jusqu'à un courant de court-circuit maximal 32A ou 40A. Et respecter la norme IEC / EN 61009.1.

1. Protection de la protection contre le courant de défaut / fuite de terre et la fonction de l'isolement

2. Capacité de trait de courant court-circuit

3. Connexion de barre de type bus applicable à la borne et à la broche / fourche

4. Équipé des bornes de connexion protégés au doigt

5. Débrancher automatiquement le circuit lorsque le courant de la terre / la fuite se produit et dépasse la sensibilité nominale

6. indépendant de l'alimentation et de la tension de ligne, et exempte d'interférence externe, de fluctuation de tension.
