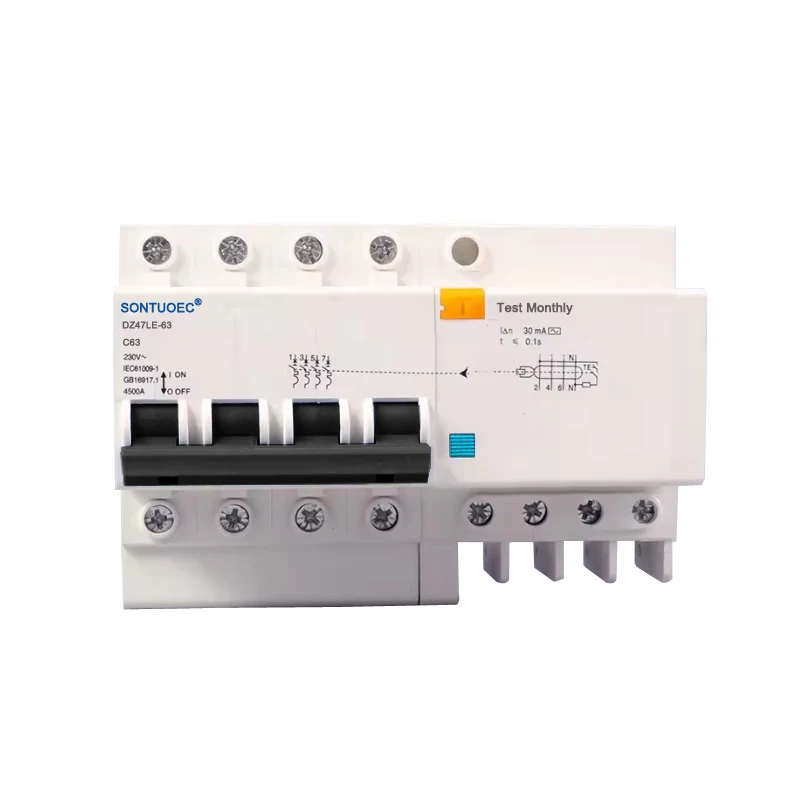

Type CA à disjoncteur différentiel 4P

Le 4P RCBO AC Type est un disjoncteur 4 pôles qui combine des fonctions de protection contre les courants résiduels et de protection contre les surintensités, spécialement conçu pour les circuits à courant alternatif (AC). Il peut couper automatiquement l'alimentation électrique lorsqu'un courant résiduel (c'est-à-dire un courant de fuite) est détecté dans le circuit pour éviter les incendies électriques et les accidents de choc électrique personnel. Dans le même temps, il dispose également d'une fonction de protection contre les surintensités qui peut couper automatiquement l'alimentation électrique en cas de surcharge ou de court-circuit dans le circuit afin de protéger la sécurité du circuit et de l'équipement.

Modèle:DZ47LE-63

envoyer une demande

Description du produit

nom	Disjoncteur résiduel avec protection contre les surintensités
caractéristiques	protection contre les surcharges/courts-circuits/fuites

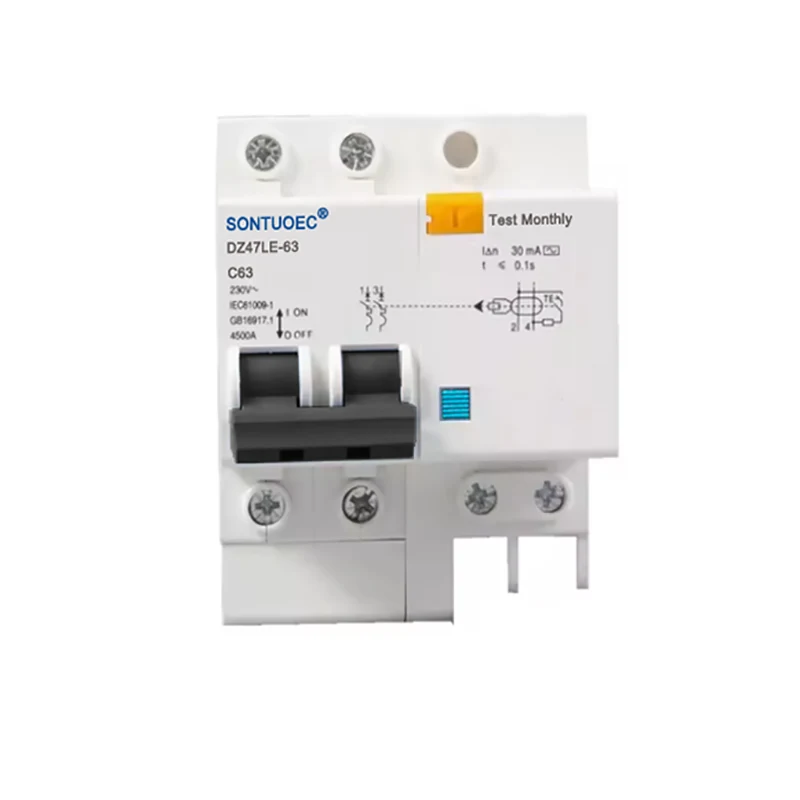

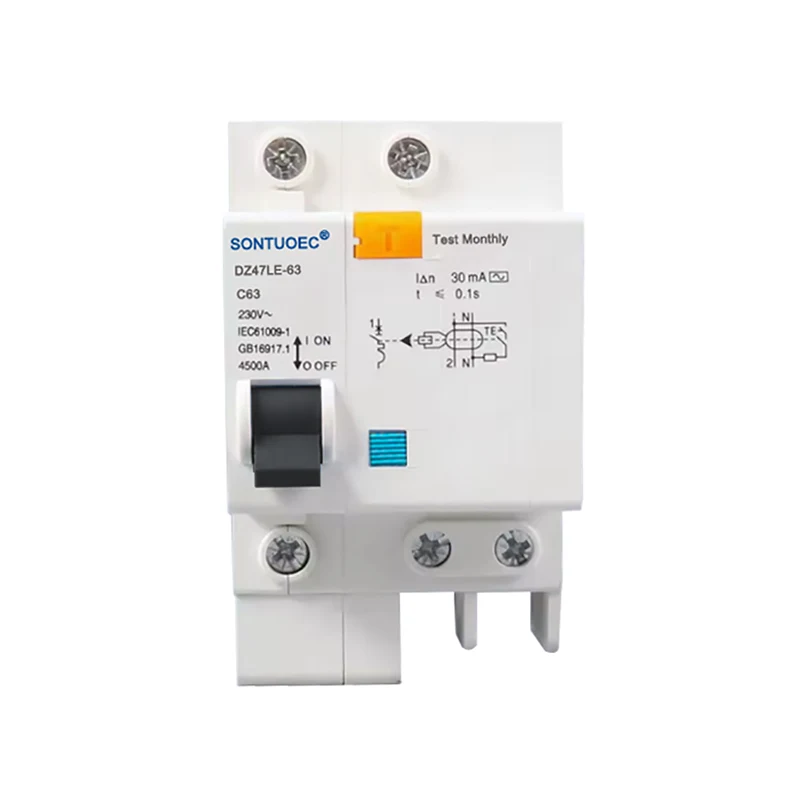

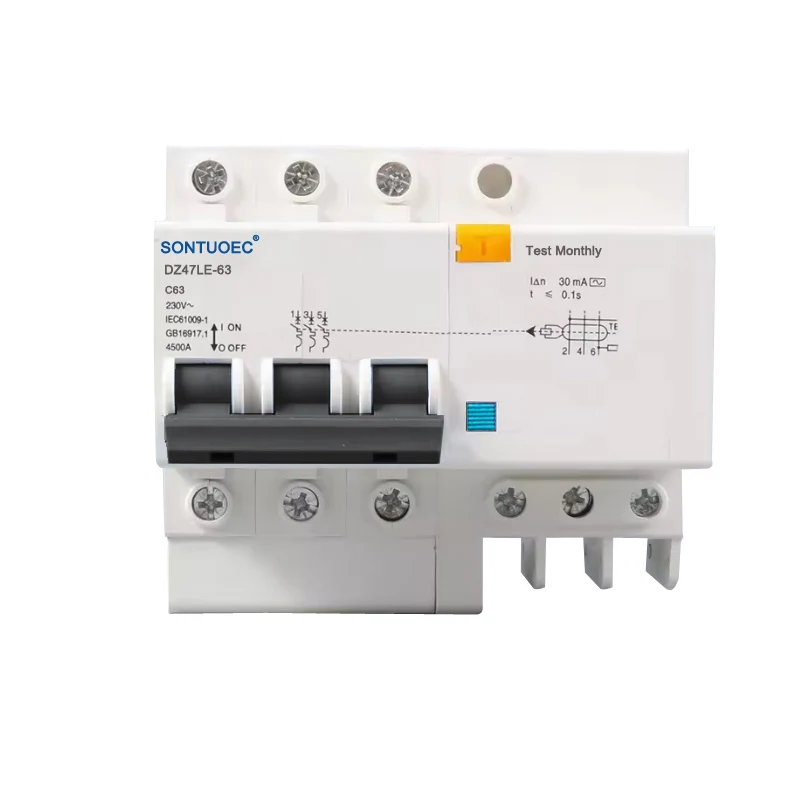

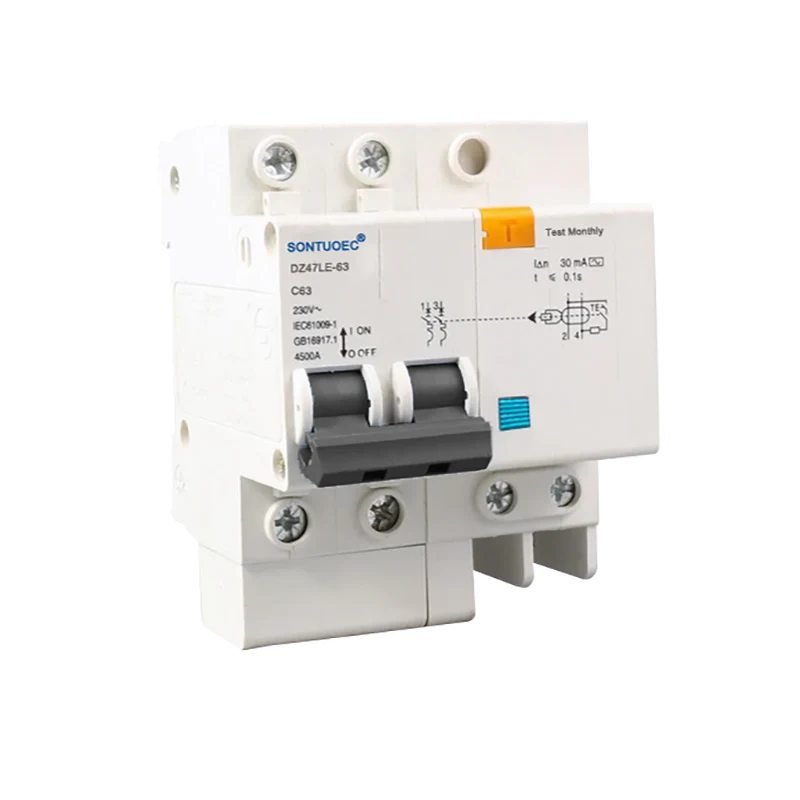

Pôle Non	1P/2L,2P/2L,3P/3L,3P/4L 4P/4L
Capacité de coupure	3kA, 4,5KA, 6KA
Courant nominal (A)	6A,10A,16A,20A,25A,32A, 40A,63A
Courant de fonctionnement résiduel nominal :	10 mA, 30 mA, 100 mA, 300 mA, 500 mA
Tension nominale (V)	240/415v
installation	type de rail DIN
standard	IEC61009-1, GB16917-1
attestation	CE

Principe de fonctionnement

Le principe de fonctionnement du type 4P RCBO AC est basé sur la somme vectorielle des courants et sur des principes électromagnétiques. Lorsque les courants dans le circuit sur les fils feu (L) et zéro (N) ne sont pas égaux en amplitude, la somme vectorielle des courants dans le côté primaire du circuit du transformateur n'est pas nulle, ce qui génère une tension induite dans la bobine côté secondaire. Cette tension induite est ajoutée au relais électromagnétique, générant un courant d'excitation qui crée une force de démagnétisation inverse. Lorsque le courant de défaut atteint la valeur du courant de fonctionnement du RCBO, cette force de démagnétisation inverse provoquera le désengagement de l'armature à l'intérieur du relais électromagnétique de la culasse, poussant le mécanisme de commande à agir et à couper le circuit de courant de défaut.

Le disjoncteur électronique de protection contre les fuites à la terre de la série DZ47LE-63 convient aux circuits résidentiels monophasés de AC 50 Hz/60 Hz, de tension nominale de 230 V et de courant nominal de 6 A à 63 A ; 400V pour circuit triphasé de AC 50Hz/60Hz. Il peut protéger le circuit contre les surcharges et les courts-circuits. Ce produit présente les avantages d'un petit volume, d'une capacité de coupure élevée, le fil sous tension et la ligne zéro sont coupés en même temps, protégeant également la personne contre les chocs électriques dans le cas du fil coupe-feu et de la ligne zéro connectés en sens inverse.

Il est conforme à la norme IEC61009-1,GB16917.1.

Fonctionnalité:

1) .Fournit une protection contre les chocs électriques, les défauts à la terre et les courants de fuite ;

2) .Fournit une protection contre les surcharges, les courts-circuits et les surtensions ;

3). Petit volume, pouvoir de coupure élevé ; le fil sous tension et la ligne zéro sont coupés en même temps ;

4). Petite taille et poids, installation et câblage faciles, performances élevées et durables

5). Prévenir les déclenchements erronés provoqués par une tension instantanée et un courant instantané.

Caractéristiques et avantages

Protection multifonctionnelle : le type 4P RCBO AC combine une protection contre les courants résiduels et une protection contre les surintensités pour fournir une protection complète des circuits et des équipements.

Haute sensibilité : une protection hautement sensible contre une application soudaine ou une augmentation lente du courant alternatif sinusoïdal résiduel assure le découplage.

Large gamme d'applications : convient aux circuits CA dans les systèmes de distribution d'énergie domestiques, industriels et commerciaux, en particulier pour le câblage un feu, un zéro.

Facile à installer et à entretenir : conception structurelle raisonnable, facile à installer et en même temps facile à effectuer la maintenance et la révision.

Scénarios d'application

Le type 4P RCBO AC est largement utilisé pour la protection des circuits AC dans les maisons, les bureaux, les locaux commerciaux et les installations industrielles. Il est particulièrement adapté aux applications nécessitant une protection des fils incendie et zéro, telles que les circuits d'éclairage, les circuits de prises et la protection des équipements tels que les moteurs.
