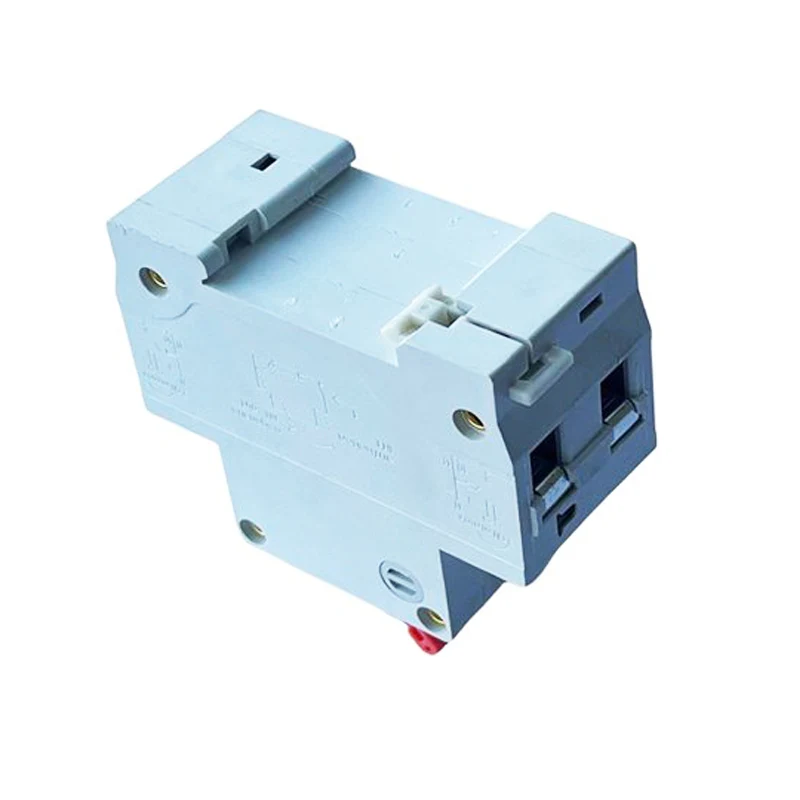

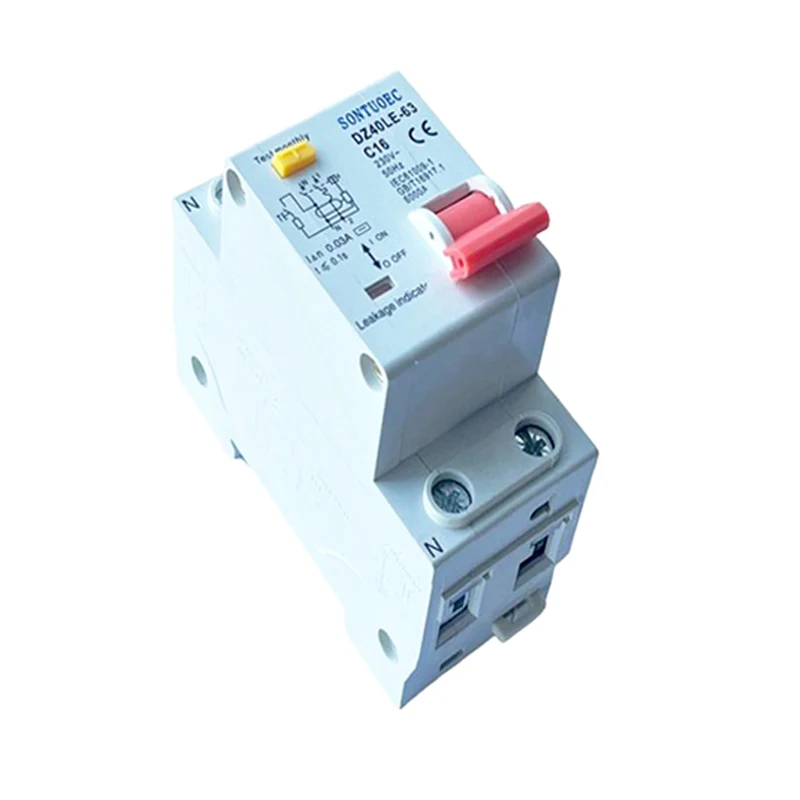

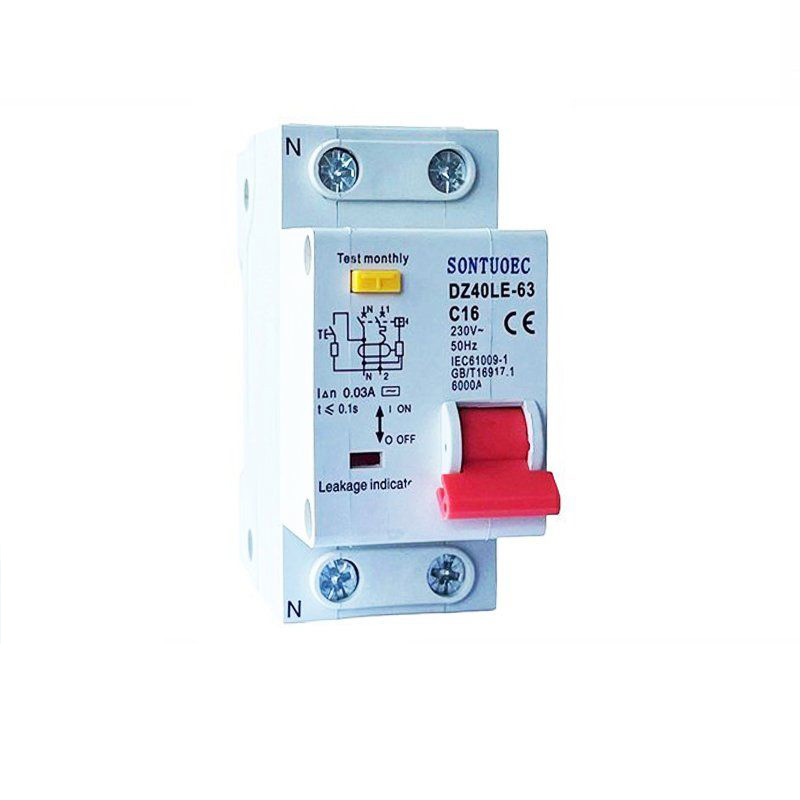

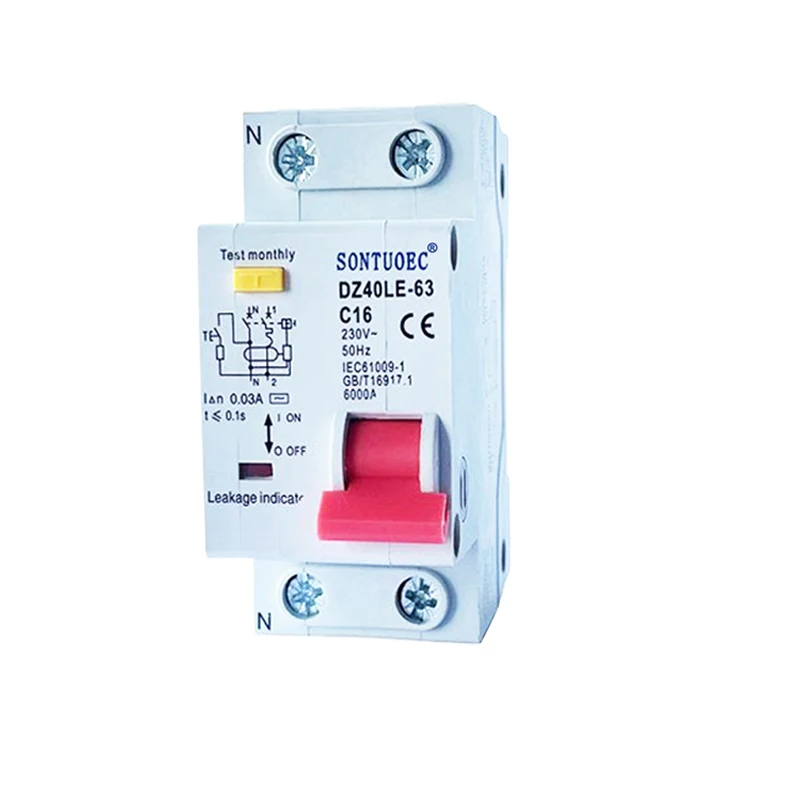

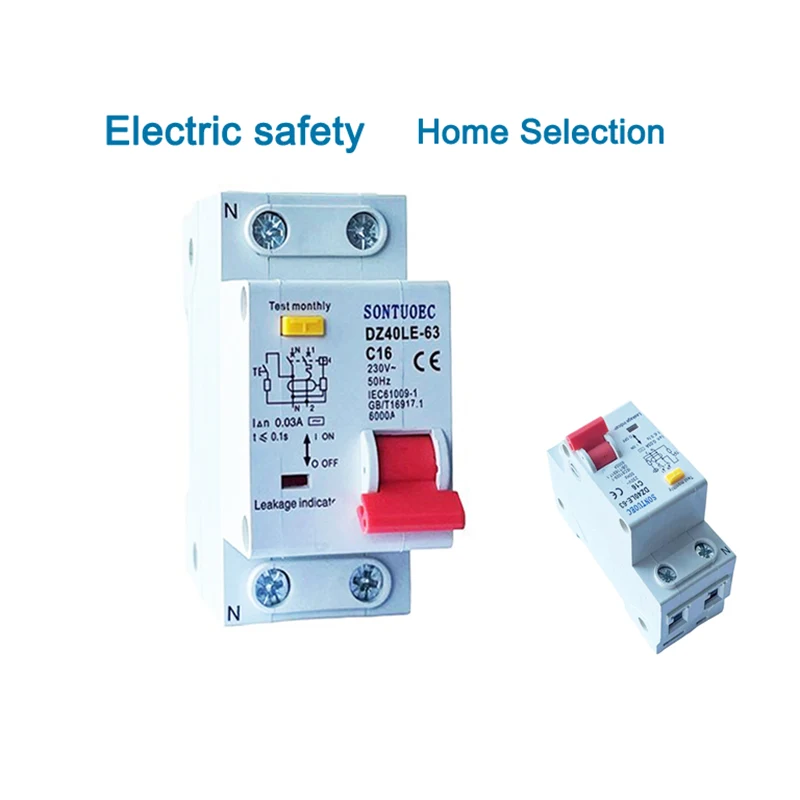

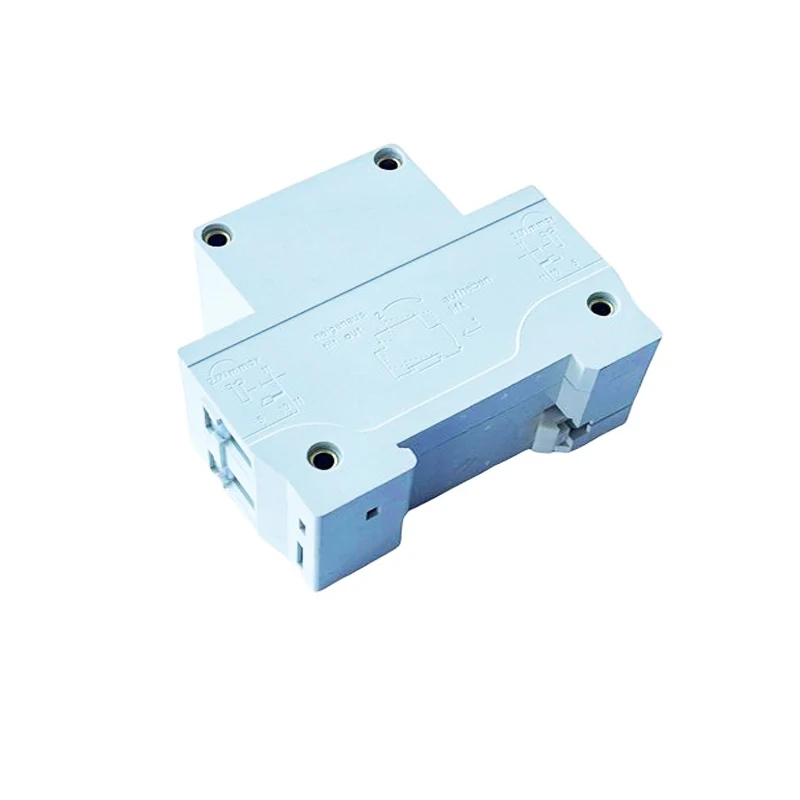

2p 1p + n disjoncteur résiduel avec protection contre les surintensités

Principe de fonctionnement

Le principe de fonctionnement du disjoncteur résiduel 2P 1P + N avec protection contre les surintensités est basé sur la somme vectorielle des courants et le principe électromagnétique. Lorsque les courants sur les lignes L (feu) et n (zéro) dans le circuit ne sont pas égales en amplitude, la somme vectorielle des courants du côté primaire du circuit du transformateur n'est pas nulle, ce qui génère une tension induite dans la bobine latérale secondaire. Cette tension induite est ajoutée au relais électromagnétique, générant un courant d'excitation qui crée une force démagnétisante inverse. Lorsque le courant de défaut atteint la valeur de courant de fonctionnement du RCBO, cette force démagnétisante inverse entraînera le désengagement de l'armature à l'intérieur du relais électromagnétique du joug, poussant le mécanisme de fonctionnement à agir et couper le circuit de courant de défaut.

Caractéristiques et avantages

Protection multifonctionnelle: 2P RCBO combine les fonctions de protection et de protection des surintensités résiduelles, qui peuvent protéger pleinement la sécurité des circuits et de l'équipement.

Fiabilité élevée: adoption de composants électroniques avancés et mécanisme de déconnexion, il a une forte fiabilité et une sécurité.

Configuration flexible: la conception de 2 pôles permet une protection simultanée de puissance 1phasée et de ligne zéro, adaptée à divers systèmes électriques complexes.

Facile à installer et à entretenir: conception structurelle raisonnable, facile à installer, et en même temps facile à effectuer la maintenance et la révision.

Sélection et installation

Sélection: Lors de la sélection du type, il doit être basé sur la tension nominale, le courant nominal, la capacité de rupture court-circuit et le courant d'action de fuite du circuit et d'autres paramètres. Dans le même temps, le nombre de pôles et le nombre de circuits de courant de RCBO doivent également être considérés pour répondre aux besoins de protection du circuit.

Installation: 2p RCBO doit être installé dans un endroit sec et ventilé sans gaz corrosif et sans danger d'explosion. L'installation doit garantir que le câblage est correct et fiable, le mécanisme de fonctionnement est flexible et fiable et que l'installation suit les normes et les codes pertinents.
