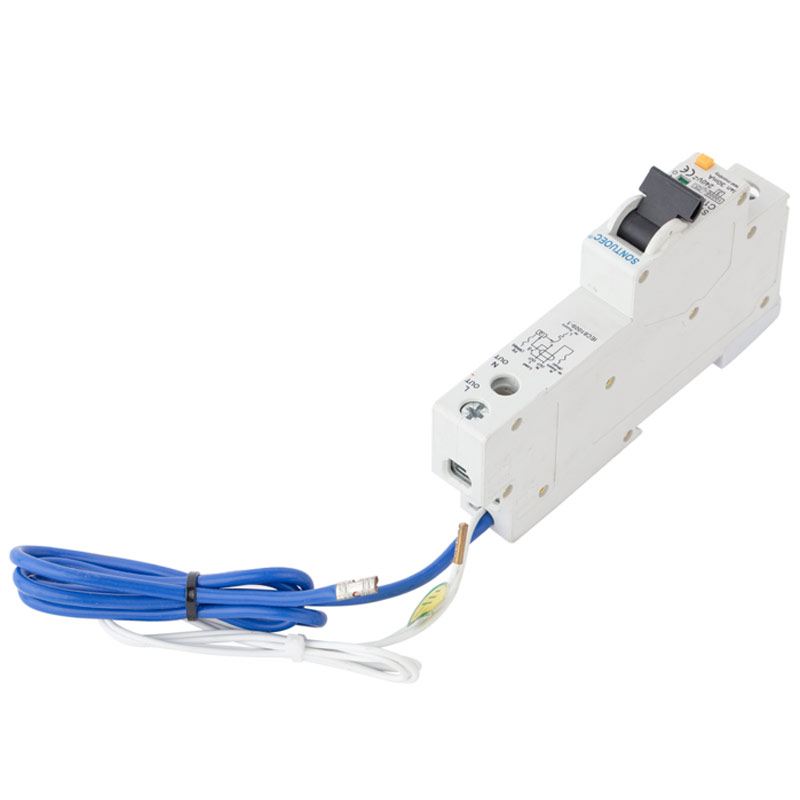

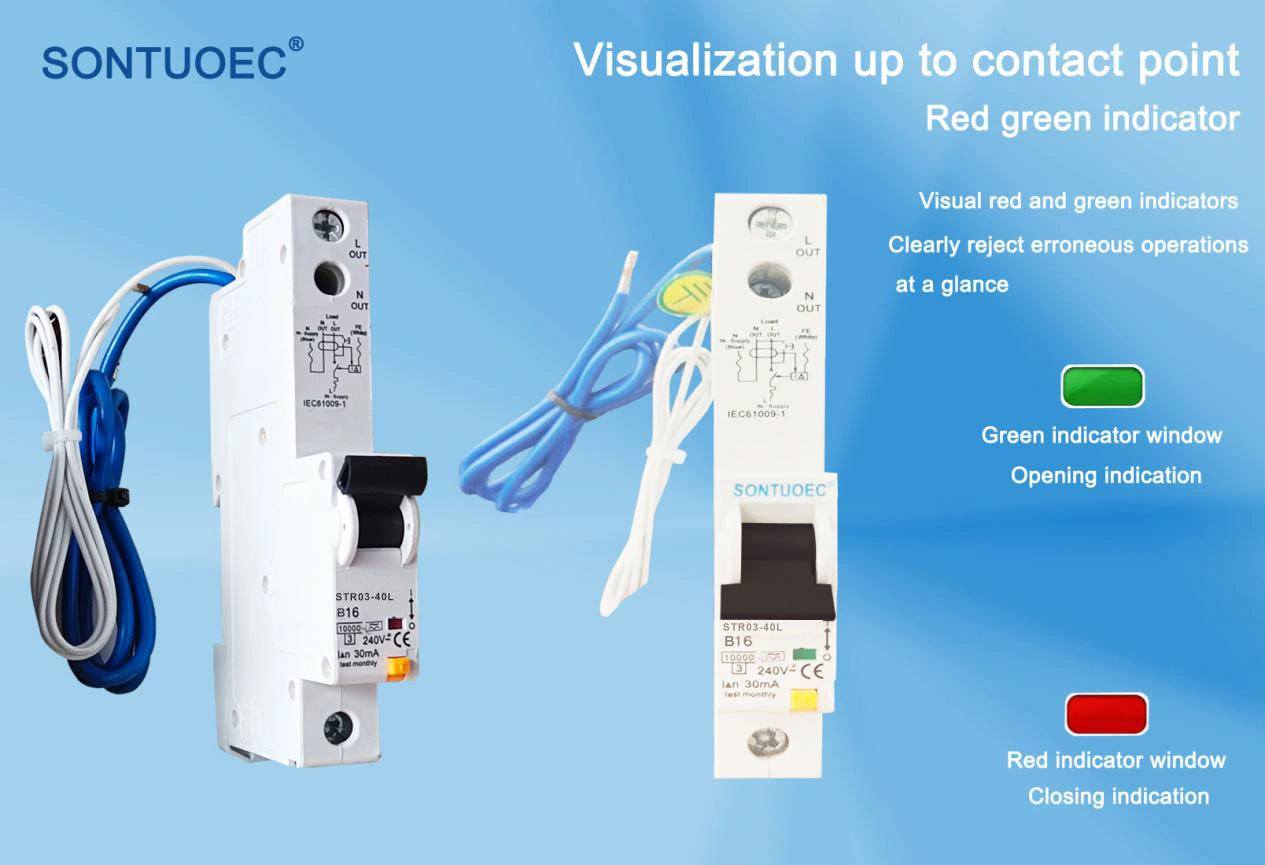

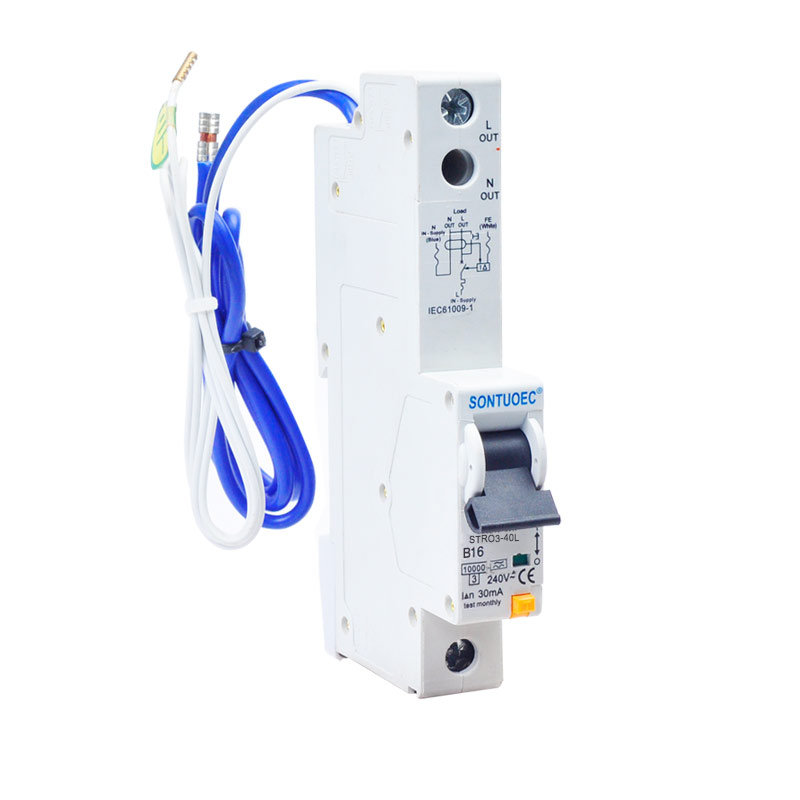

La courbe B RCBO fait référence au disjoncteur de circuit de courant résiduel (RCBO) avec une protection contre les surintensités qui a une courbe de décapage de type B.RCBO combine les fonctions de protection du courant résiduel (RCD) et de surcharge et de protection contre les courts-circuits (MCB) et est en mesure de fournir plusieurs protections dans un circuit en même temps.

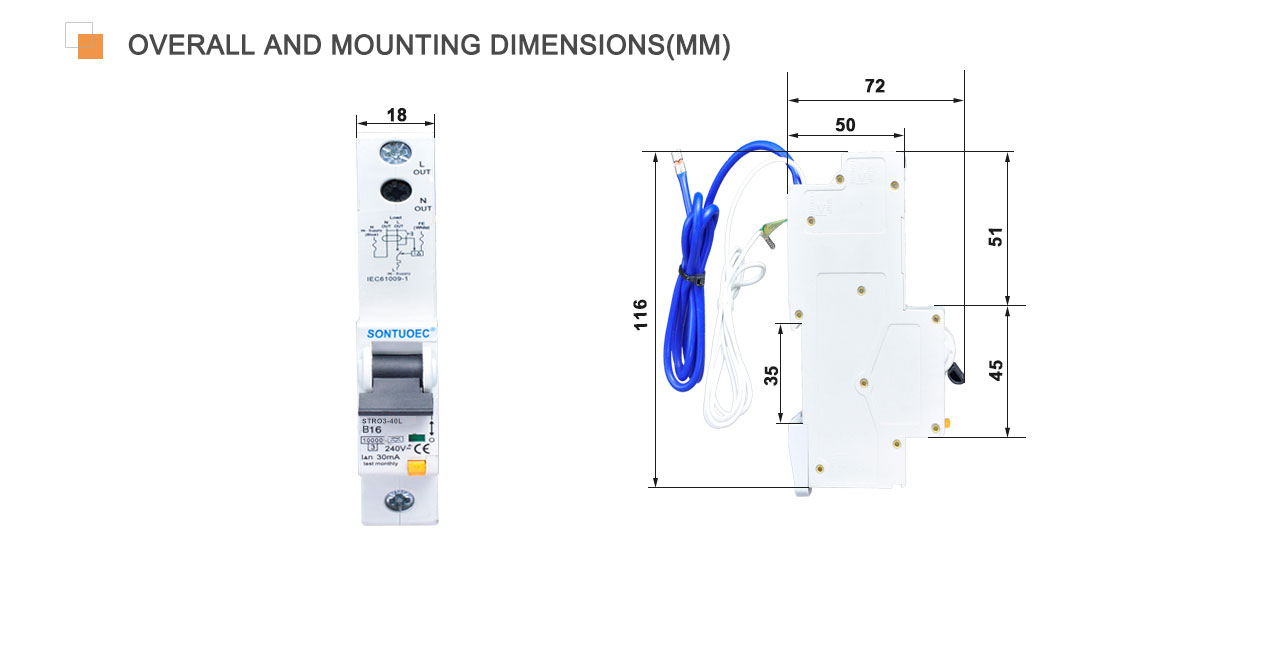

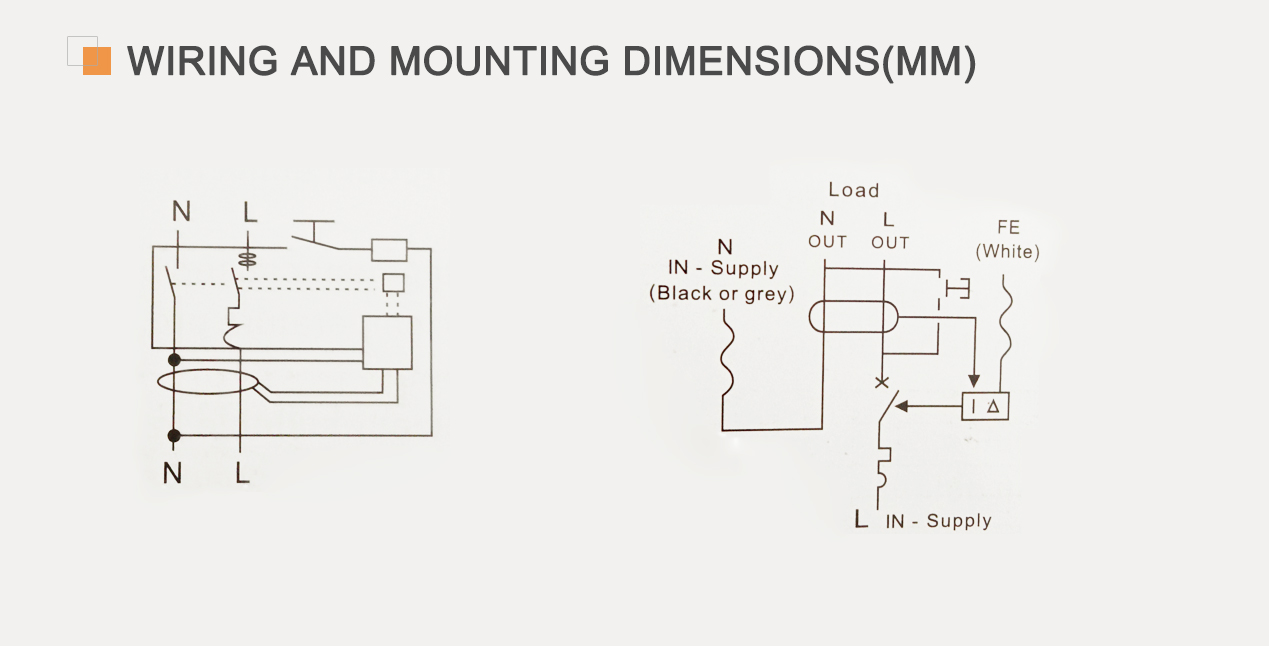

STANDARD: | IEC 61009-1 |
Courant nominal dans |
6A 10A 16A 20A 25A 32A 40A |
Poteaux |
1P+N |
Tension nominale ue |
110/220 1320V |
Capacité de rupture nominale |
4500A, 6000A |
Courant de fonctionnement nominal (IN) |
10 30 100 300mA |
Libération thermo-magnétique caractéristiques |
B c d |
Impulsion nominale tension (1.2 / 50) uimp |
6KV |
Tension de test diélectrique à et Indiana. Freq.pour 1 min |
2KV |
Degré de pollution |
2 |
Diplôme de protection |
Ip20 |
Vie électrique |
8000 |
Vie mécanique |
10000 |

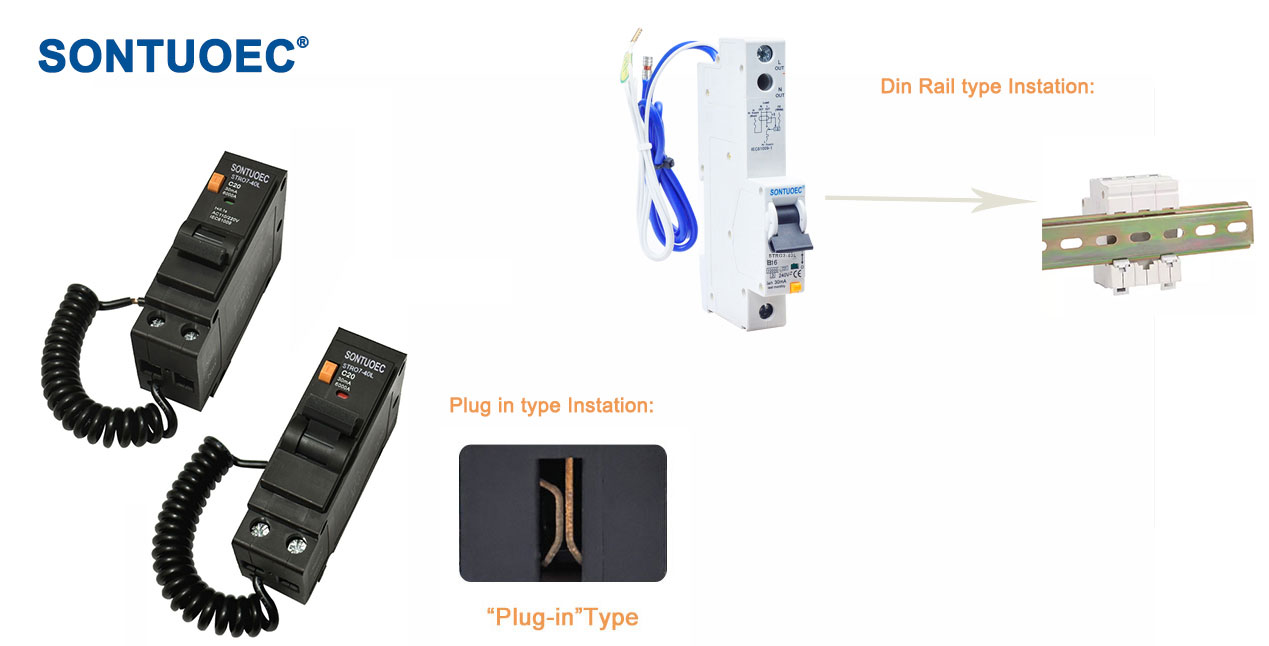

Combinaison avec les accessoires |
Auxiliaire, alarme, libération de shunt, Sous libération de tension |
Température des circonstances |
-5 ° C ~ + 40 ° C |
Certificat |
CE |
Garantie |
2 ANS |
La courbe de libération est une courbe qui décrit les caractéristiques de fonctionnement d'un disjoncteur de circuit sous des conditions de surcharge ou de court-circuit. La courbe de libération de type B est principalement utilisée pour des charges qui ne sont pas sensibles aux surcharges instantanées mais sensibles aux surcharges longues, telles que des lampes à incandescence, des radiateurs de résistance, etc. Il se caractérise par un temps de libération plus long à des valeurs de courant plus faibles et un temps de libération plus court à des valeurs de courant plus élevées. Cette caractéristique rend les RCBO de type B particulièrement adaptés aux circuits nécessitant une protection de ces charges.
Protection du courant résiduel: lorsque le courant résiduel (c'est-à-dire le courant de fuite) dans le circuit atteint une valeur prédéfinie, le RCBO est capable d'agir rapidement pour couper le circuit, empêchant ainsi les accidents d'électrocution et les incendies électriques.
Protection de surcharge: lorsque le courant dans le circuit dépasse le courant nominal du RCBO, il est capable de couper le circuit dans un délai spécifié, empêchant ainsi les dommages au circuit ou aux accidents de feu causés par la surcharge.
Protection de court-circuit: Lorsqu'un court-circuit se produit dans le circuit, RCBO peut agir rapidement pour couper le courant de court-circuit et protéger la sécurité du circuit et de l'équipement.
Caractéristiques de libération de type B: Comme mentionné ci-dessus, les RCBO de type B sont particulièrement adaptés aux charges qui ne sont pas sensibles aux surcharges instantanées, mais sensibles aux surcharges prolongées.
Les RCBO de courbe sont largement utilisées dans des endroits où une variété de fonctions de protection de circuit sont nécessaires, en particulier les circuits qui utilisent des charges avec des exigences particulières pour les caractéristiques de surcharge. Exemple:
Bâtiments résidentiels et commerciaux: utilisés pour protéger les circuits d'éclairage, les circuits de douille, etc. pour assurer la sécurité personnelle et la sécurité des équipements.
Lieux industriels: pour protéger divers équipements industriels, tels que les radiateurs de résistance, les lampes à incandescence, etc., pour éviter les dommages causés par l'équipement ou les accidents de feu causés par une surcharge ou une fuite.
Agriculture et horticulture: Utilisé pour protéger les équipements agricoles tels que les serres, les systèmes d'irrigation, etc., pour assurer le fonctionnement normal de l'équipement et la sécurité du personnel.
Sélection correcte du courant nominal: Lors de la sélection de la courbe B RCBO, la valeur de courant nominale appropriée doit être sélectionnée en fonction du courant nominal et des caractéristiques de la charge.
Inspection et maintenance périodiques: inspecter périodiquement et maintenir le RCBO pour s'assurer qu'il fonctionne de manière fiable, est en toute sécurité et est exempt de dommages ou de corrosion.
Évitez la fausse opération: lors de l'installation et de l'utilisation, il faut prendre soin d'éviter d'installer le RCBO dans un environnement sensible aux interférences afin d'empêcher sa fausse opération.
Manipulation en temps opportun des défauts: lorsque RCBO échoue ou fonctionne, la cause doit être identifiée et que le dépannage doit être effectué à temps pour assurer le fonctionnement sûr du circuit.
