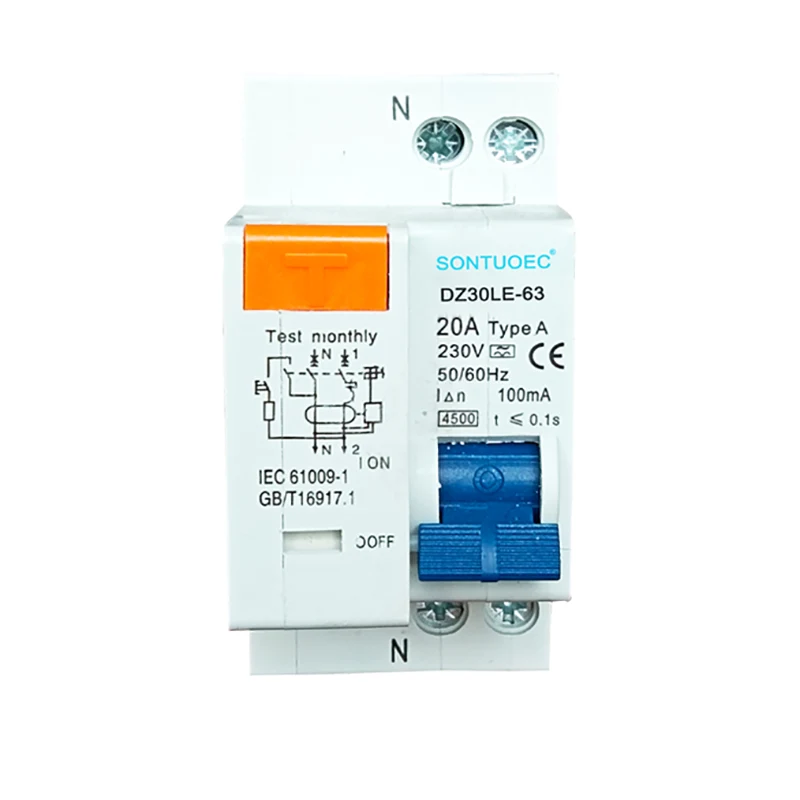

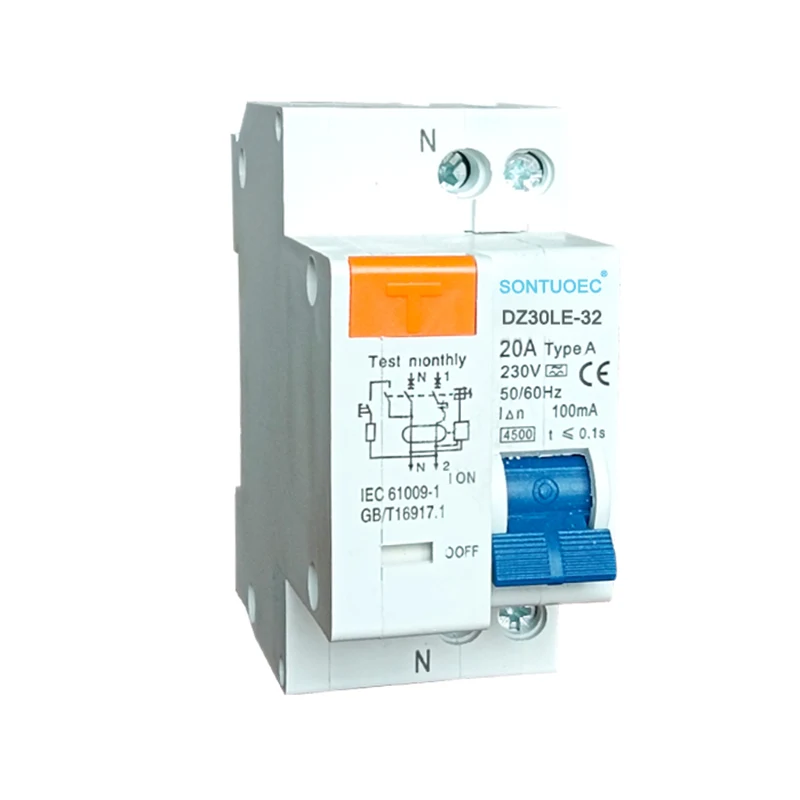

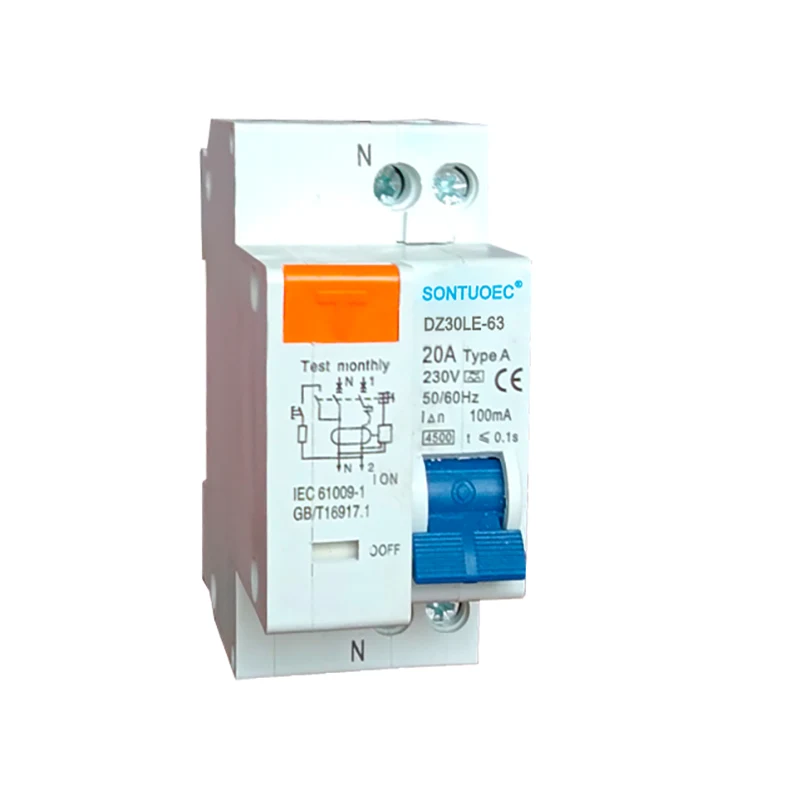

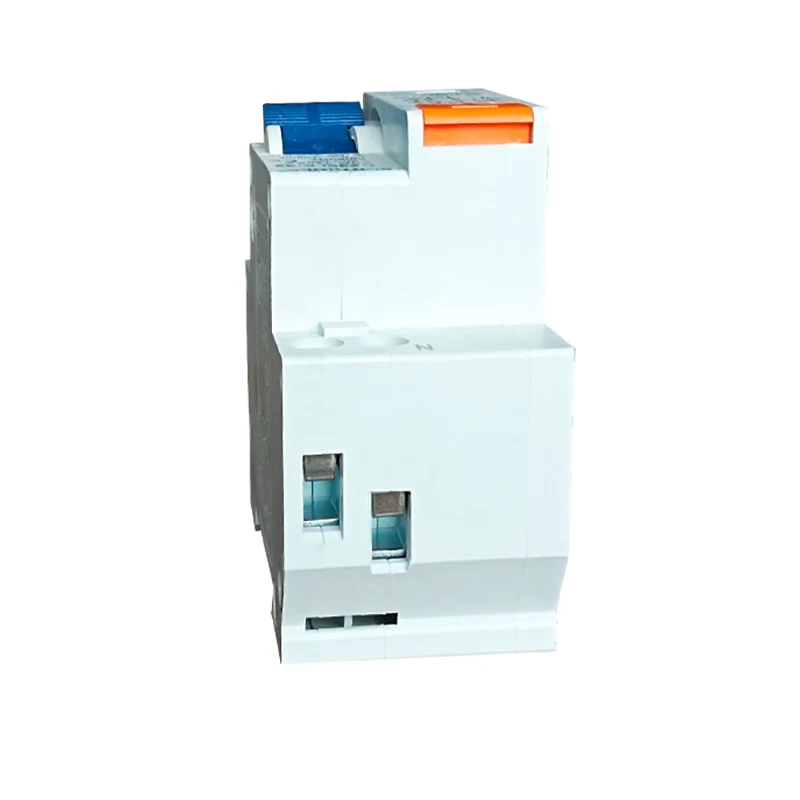

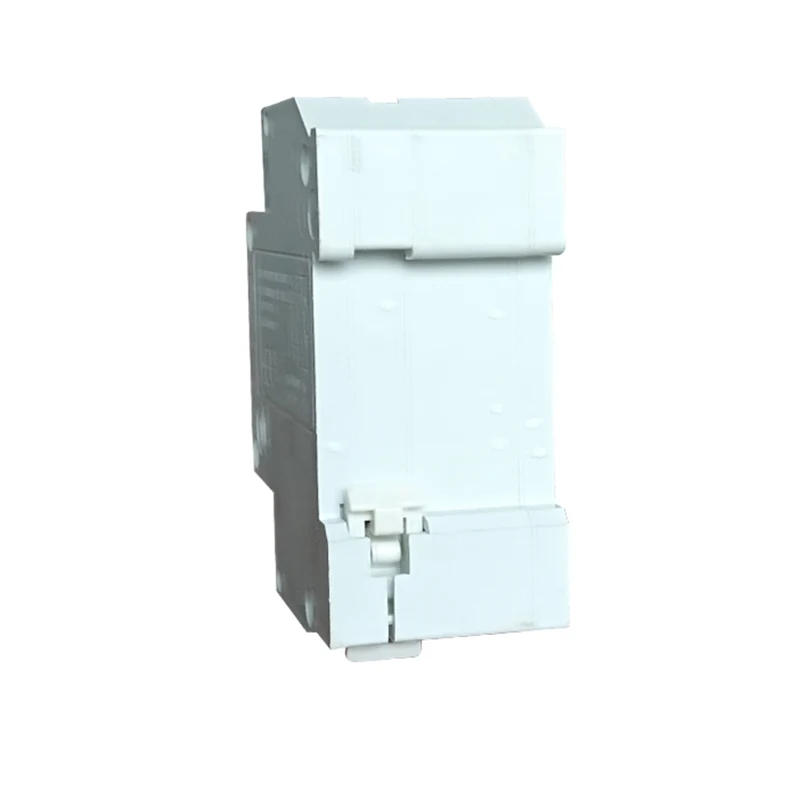

1p + n type électronique RCBO

1p + n type électronique rcbOis Un type spécial de disjoncteur qui utilise le principe électromagnétique pour détecter et couper le courant résiduel (courant de fuite) dans le circuit, empêchant ainsi les incendies électriques et les accidents de choc électrique personnel. Dans le même temps, il a également une fonction de protection contre les surintensités, qui peut automatiquement couper l'alimentation lorsque le circuit est surchargé ou court-circuité pour protéger la sécurité du circuit et de l'équipement.

Modèle:DZ30LE-63

envoyer une demande

Description du produit

Nom de produit	DZ30L-63
Modèle	Type électronique (MCB + RCD)
Pôle	1P+N	1P+N
Courant nominal (a)	6A, 10A, 16A, 20A, 25A, 32A, 40A, 63A
Courant de court-circuit résiduel conditionnel nominal	3KA, 4,5KA; 6ka
Standard	IEC61009-1
Endurance électro-machanique	Plus de 4000 cycles
Courant de fonctionnement résiduel nominal	10mA, 30mA, 100mA, 300mA, 500mA

Principe de travail

 Détection du courant résiduel: Lorsqu'il y a un courant résiduel dans le circuit, le transformateur de courant de séquence zéro dans le RCBO détectera ce signal et le convertira en un signal électrique pour le traitement.

 Traitement et comparaison du signal: le signal de courant résiduel détecté sera amplifié, filtré et traité, puis comparé à la valeur de courant d'action prédéfini.

 Action de déclenchement: lorsque le courant résiduel atteint ou dépasse la valeur de courant d'action prédéfini, le RCBO déclenchera le mécanisme de déclenchement pour couper la puissance du circuit principal.

Caractéristiques et avantages

 Principe électromagnétique: en utilisant un principe électromagnétique pour la détection du courant résiduel, il se caractérise par une sensibilité élevée et une vitesse de réponse rapide.

 Protection multifonctionnelle: En plus de la fonction de protection du courant résiduel, il a également une fonction de protection contre les surintensités, qui peut protéger de manière globale la sécurité des circuits et des équipements.

 Sécurité et fiable: RCBO adopte les composants électroniques avancés et le mécanisme de libération, qui a une forte fiabilité et une sécurité.

 Facile à installer et à entretenir: la structure de RCBO est raisonnablement conçue, facile à installer et en même temps facile à effectuer la maintenance et la révision.

Ce type de type électronique 1p + n fonctionne comme combinaison de disjoncteur et de dispositif de courant résiduel, qui protège l'homme de la faille de l'électricité en raison du courant de défaut de court-circuit sur-court. Il s'auto-protect jusqu'à un courant de court-circuit maximal 32A ou 63A. Et respecter la norme IEC / EN 61009.1.

1. Protection de la protection contre le courant de défaut / fuite de terre et la fonction de l'isolement

2. Capacité de trait de courant court-circuit

3. Connexion de barre de type bus applicable à la borne et à la broche / fourche

4. Équipé des bornes de connexion protégés au doigt

5. Débrancher automatiquement le circuit lorsque le courant de la terre / la fuite se produit et dépasse la sensibilité nominale

6. indépendant de l'alimentation et de la tension de ligne, et exempte d'interférence externe, de fluctuation de tension.

1P+N Electronic Type RCBO
