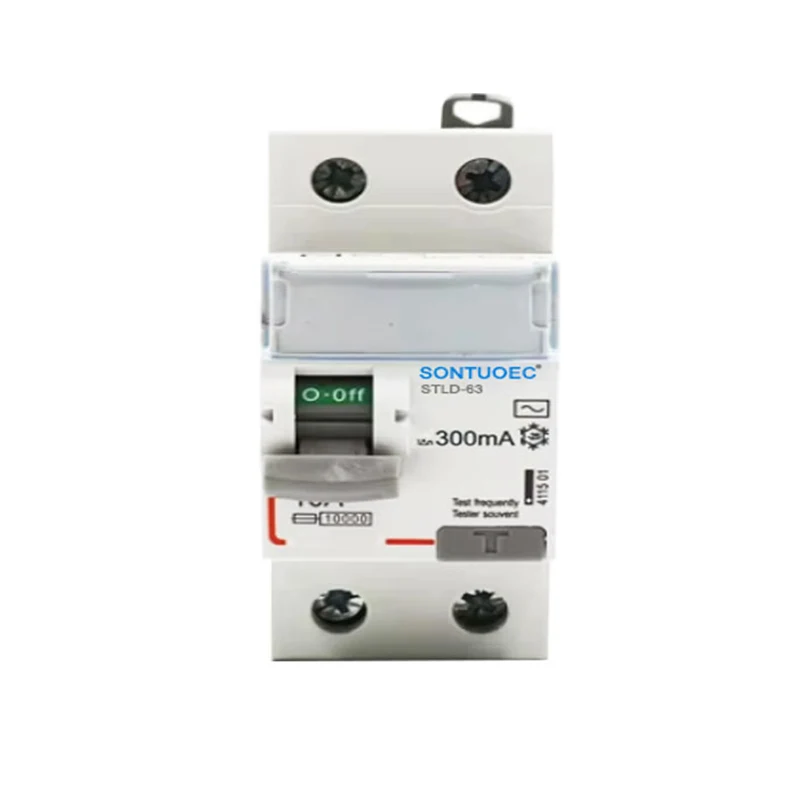

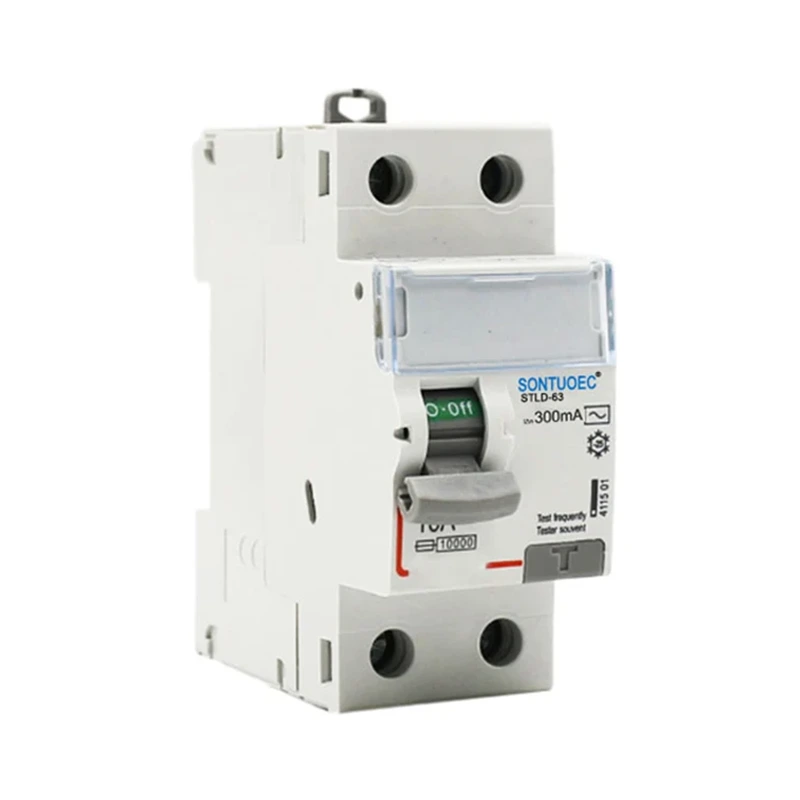

Type AC RCD 2P 63A / 30MA

Le principe de fonctionnement du type AC 2P 63A / 30MA RCD est basé sur le transformateur de courant résiduel. Lorsqu'un courant déséquilibré (c'est-à-dire la fuite) se produit dans un système électrique, le transformateur de courant résiduel détecte ce courant déséquilibré et génère un flux magnétique proportionnel au courant de fuite. Ce flux magnétique déclenche le mécanisme de libération interne du RCD, ce qui fait que le RCD coupe rapidement l'alimentation.

envoyer une demande

Description du produit

Modèle:	Type électro-magnétique; Type électronique
STANDARD	IEC 61008-1
Caractéristiques de courant résiduelles:	Et et et
Pole Non.:	2p, 4p
Courant nominal:	16A, 25A, 32A, 40A, 63A;
Tension nominale:	230 / 400V AC
Fréquence nominale:	50 / 60Hz
Courant de fonctionnement résiduel nominal IΔN:	10mA, 30mA, 100mA, 300mA, 500mA
Courant résiduel non opérationnel nominal I ΔNO:	≤0,5iΔn
Courant court-circuit conditionnel nominal Inc:	6000A
Court-circuit résiduel conditionnel nominal actuel iΔc:	6000A
Durée de déclenchement:	Trébuche instantanée ≤ 0,1 seconde
Plage de courant de déclenchement résiduel:	0,5iΔn ~ iΔn
Endurance électro-mécanique:	4000 cycles
Couple de fixation:	2,0 nm
Terminal de connexion:	Borne de borne à vis avec pince

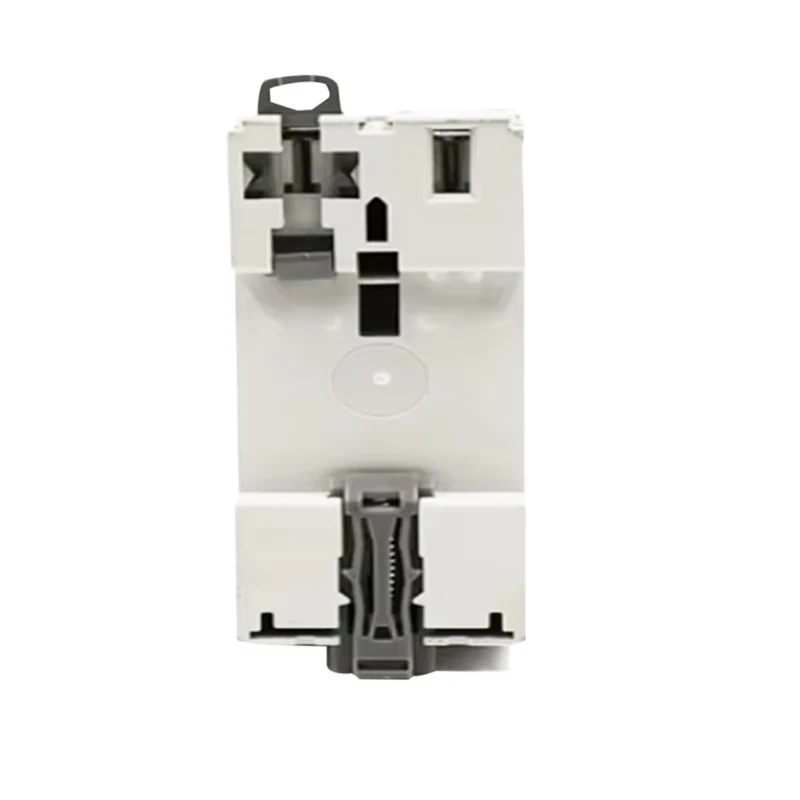

Installation:	Montage de rail DIN 35 mm

Concept de base

 2p: indique que ce RCD (dispositif de courant résiduel) est un commutateur bipolaire, c'est-à-dire qu'il peut contrôler la marche de deux lignes en même temps. Cette conception est généralement utilisée lorsque la phase et les lignes zéro doivent être coupées en même temps pour garantir que le circuit peut être complètement coupé en cas de fuite ou de défaut, empêchant des accidents de sécurité tels que l'électrocution ou les incendies électriques.

 63A: indique que le RCD est évalué à 63 ampères. Le courant nominal est la valeur de courant maximale que le RCD peut transporter en continu sans provoquer de surchauffe ou de dommages. Dans les applications pratiques, le courant nominal approprié doit être sélectionné en fonction de la charge du système électrique.

 30mA: indique que le courant d'action de fuite de ce RCD est de 30 mA. Le courant d'action de fuite est la valeur de courant minimale à laquelle le RCD détecte le courant de fuite et déclenche une action. Lorsque le courant de fuite dans le système électrique dépasse cette valeur, le RCD coupera rapidement l'alimentation pour protéger la sécurité personnelle et empêcher les accidents tels que les incendies électriques.

 RCD: le dispositif de courant résiduel est un dispositif de sécurité électrique utilisé pour détecter le courant résiduel (c'est-à-dire le courant de fuite) dans un système électrique et couper l'alimentation. Il est largement utilisé dans divers systèmes électriques à basse tension pour offrir une protection complète pour l'équipement électrique et le personnel.

 Type AC: indique que ce RCD convient aux systèmes de courant (AC) alternant. Le courant alternatif (AC) est un moyen courant de transmettre l'électricité et se caractérise par des changements périodiques dans le sens de la tension et du courant par rapport au courant direct (DC). Par conséquent, lors de la sélection d'un RCD, le modèle approprié doit être choisi en fonction du type de système électrique (AC ou DC).

1. Protection de la protection contre le courant de défaut / fuite de terre et la fonction de l'isolement

2. Capacité de trait de courant court-circuit

3. Connexion de barre de type bus applicable à la borne et à la broche / fourche

4. Équipé des bornes de connexion protégés au doigt

5. Débrancher automatiquement le circuit lorsque le courant de la terre / la fuite se produit et dépasse la sensibilité nominale

6. indépendant de l'alimentation et de la tension de ligne, et exempte d'interférence externe, de fluctuation de tension. ---------- Fil de connexion de grande taille (câble de connexion 35 mm)

2P 63A/30mA RCD AC Type
