Disjoncteur de circuit de courant résiduel du modèle RCCB B

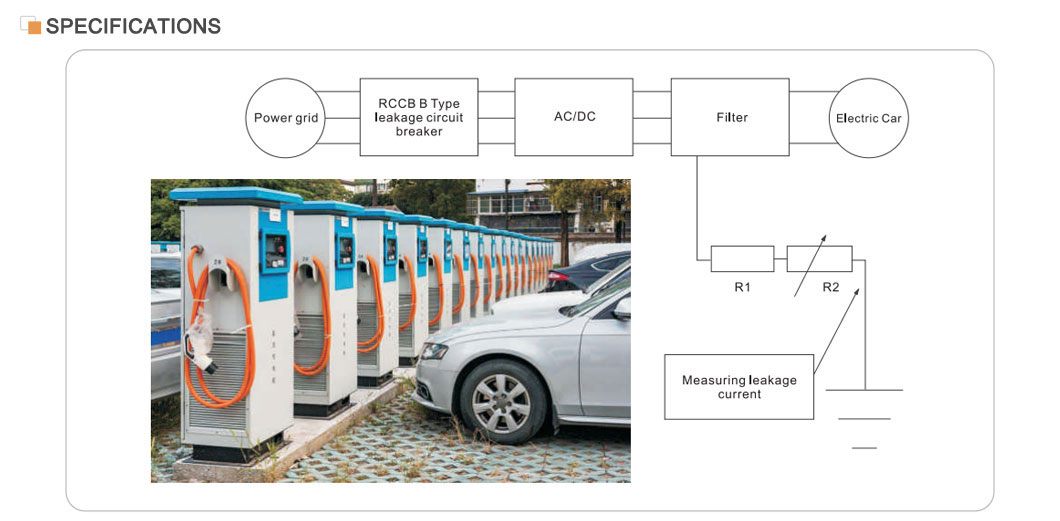

Le disjoncteur de circuit de courant résiduel du modèle STID-B RCCB B convient au type A et convient également pour le lissage des courants résiduels CC, les courants résiduels CC qui peuvent résulter de circuits de redresseur et de courants résiduels AC à haute fréquence. Il offre une protection en cas de courants de défaut continus dans des réseaux triphasés. STID-B est couramment utilisé dans les champs des stations de recharge, des équipements médicaux et des instruments, des contrôleurs et des lecteurs de vitesse variables, des chargeurs de batterie et des onduleurs (DC). STID-B est conforme aux normes IEC / EN61008 et IEC / EN62423.

Caractéristiques principales

Courant nominal: 40A, adapté aux systèmes électriques de courant plus grands.

Protection des fuites: Avec une sensibilité et une précision élevées, il peut détecter le courant de fuite et couper l'alimentation en très peu de temps.

Performance de sécurité: Conforme aux normes internationales telles que CEI / EN61008.1 et GB16916.1, assurant la sécurité et la fiabilité du produit.

Portée de l'application: largement utilisé dans les bâtiments industriels, commerciaux, de grande hauteur et civils pour fournir une protection complète pour le système électrique.

Principe de fonctionnement

Le disjoncteur de circuit de courant résiduel du modèle RCCB B est basé sur le transformateur de courant de séquence zéro. Chaque phase conductrice passe par un transformateur de courant de séquence nulle, dont le côté secondaire est connecté à une détente électromagnétique. Dans des conditions normales, la somme vectorielle des courants de phase à travers le transformateur de courant de séquence zéro est nulle, donc le flux à travers le transformateur est nul, la tension de sortie secondaire est également nulle et le disjoncteur ne fonctionnera pas. Cependant, une fois que le courant de fuite augmente et entraîne la tension de sortie latérale secondaire pour atteindre un certain niveau, la libération électromagnétique s'active, entraînant le mécanisme de fonctionnement pour agir et déconnecter les contacts connectés à l'alimentation, réalisant ainsi la protection des fuites.

Sélection et installation

Sélection: Lors de la sélection d'un RCCB, des paramètres tels que la tension nominale, le courant nominal, le courant d'action de fuite et le temps d'action du système électrique doivent être pris en compte. Il est également nécessaire de sélectionner un RCCB approprié en fonction du type de protection requis (par exemple, protection directe de contact ou protection indirecte de contact).

Installation: Le RCCB doit être installé à l'extrémité entrante du système électrique ou sur une ligne de branche pour assurer une protection complète de l'ensemble du système électrique ou d'une ligne de branche spécifique. Au cours de l'installation, les normes et codes pertinents doivent être strictement observés pour assurer une connexion appropriée et un fonctionnement fiable du RCCB.
