Type électronique RCCB

Lorsque le courant résiduel dans le circuit dépasse une valeur prédéfinie, le RCCB de type électronique agira rapidement pour couper le circuit, empêchant ainsi les accidents de choc électrique et les incendies électriques. Les RCCB électroniques utilisent des composants électroniques et des microprocesseurs et d'autres technologies pour fournir une plus grande sensibilité et précision.

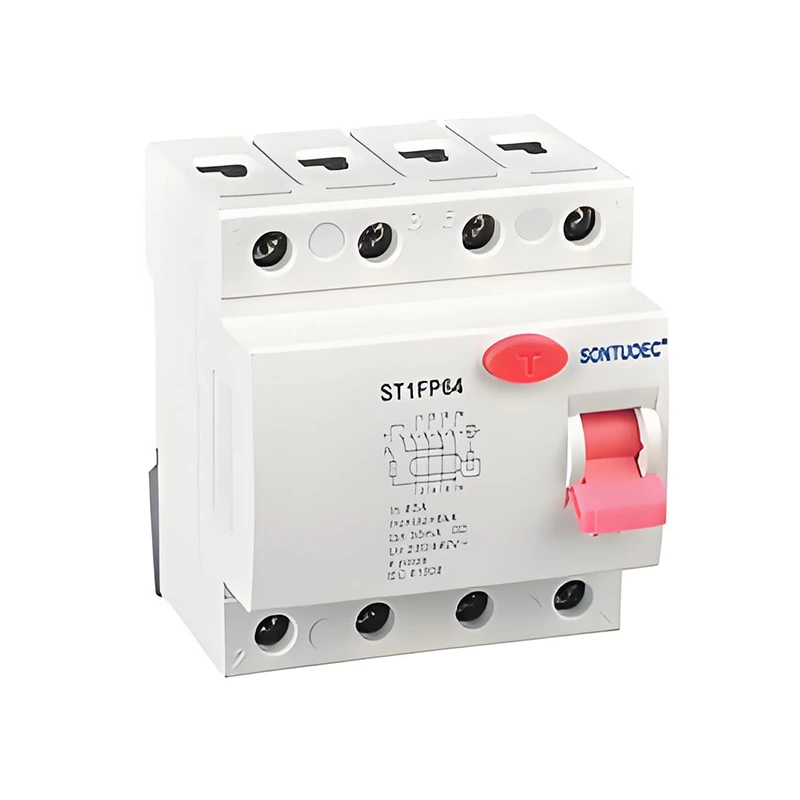

Modèle:ST1PF64

envoyer une demande

Description du produit

Sandard

IEC / EN61008.1

Électrique

Type (forme d'onde de la fuite de la terre détectée)



Type électro-magnétique, type électronique

caractéristiques

Courant nominal dans

A

Et et et



Poteaux

P

2,4



Voltage nominal nous

V

AC 240 / 415V; AC 230 / 400V


Courant nominal

16,25,32,40,63a



Sensibilité nominale i △ n

A

0.01,0.03,0.1,0.3,0.5



Tension d'isolation UI

V

500



Création résiduelle et nominale et

A

630



Capacité de rupture I △ M



Courant de court-circuit i △ c

A

6000



Fusible SCPD

A

6000











Fréquence nominale

HZ

50/60



Degré de pollution



2

Mécanique

Vie électrique

t

4000

caractéristiques

Vie mécanique

t

10000



Diplôme de protection



Ip20



Température ambiante

ºC

-25 ~ + 40



(avec une moyenne quotidienne ≤35 ° C)



Température de stockage

ºC

-25 ~ + 70

Installation

Type de connexion terminale



Barre de type bus / bus de type U-Type

Taille borne supérieure / inférieur pour le câble

MM2

25

Awg

3.18

Taille du terminal supérieur / inférieur pour la barre de bus

MM2

25

Awg

3.18

Couple de serrage

N * m

2.5

Dans les lbs

22

Montage



Sur Din Rail en 60715 (35 mm) au moyen d'un appareil à clip rapide

Connexion



En haut et en bas


Principe de fonctionnement

Le principe de fonctionnement du RCCB de type électronique est basé sur les principes de l'induction électromagnétique et de l'équilibrage du courant. Lorsque les courants de phase et de ligne zéro dans le circuit sont déséquilibrés, c'est-à-dire que le courant résiduel existe, le transformateur de courant à l'intérieur du RCCB détectera ce déséquilibre et générera un signal correspondant. Ce signal, après avoir été traité par le circuit électronique, déclenchera l'action du mécanisme de libération, de sorte que le disjoncteur coupe rapidement le circuit.


Caractéristiques principales

Sensibilité élevée: les RCCB électroniques sont capables de détecter de très petits courants résiduels, généralement inférieurs à 30 mA ou même plus bas.

Action rapide: Une fois le courant résiduel détecté pour dépasser la valeur prédéfinie, le RCCB agira immédiatement pour couper le circuit et empêcher les accidents.

Sécurité et fiable: RCCB adopte des composants électroniques avancés et la technologie des microprocesseurs pour offrir une fiabilité et une stabilité plus élevées.

Facile à installer et à entretenir: les RCCB électroniques ont généralement une structure compacte et un câblage simple, ce qui les rend faciles à installer et à entretenir.


Scénarios d'application

Les RCCB électroniques sont largement utilisés dans une variété de situations où la protection électrique est nécessaire, y compris, mais sans s'y limiter:


Bâtiments résidentiels et commerciaux: utilisés pour protéger les équipements électriques et la sécurité personnelle, empêchant les accidents de choc électrique et les incendies électriques.

Lignes de production industrielles: Utilisé pour protéger les équipements électriques tels que les moteurs et les transformateurs du fonctionnement normal, empêchant les dommages et les temps d'arrêt en raison de fuites et de surcharge.

Installations publiques: comme les hôpitaux, les écoles, les bibliothèques et autres endroits, utilisés pour assurer le fonctionnement sûr de l'équipement électrique et l'utilisation sûre de l'électricité par le personnel.

Electronic Type RCCBElectronic Type RCCBElectronic Type RCCBElectronic Type RCCB
