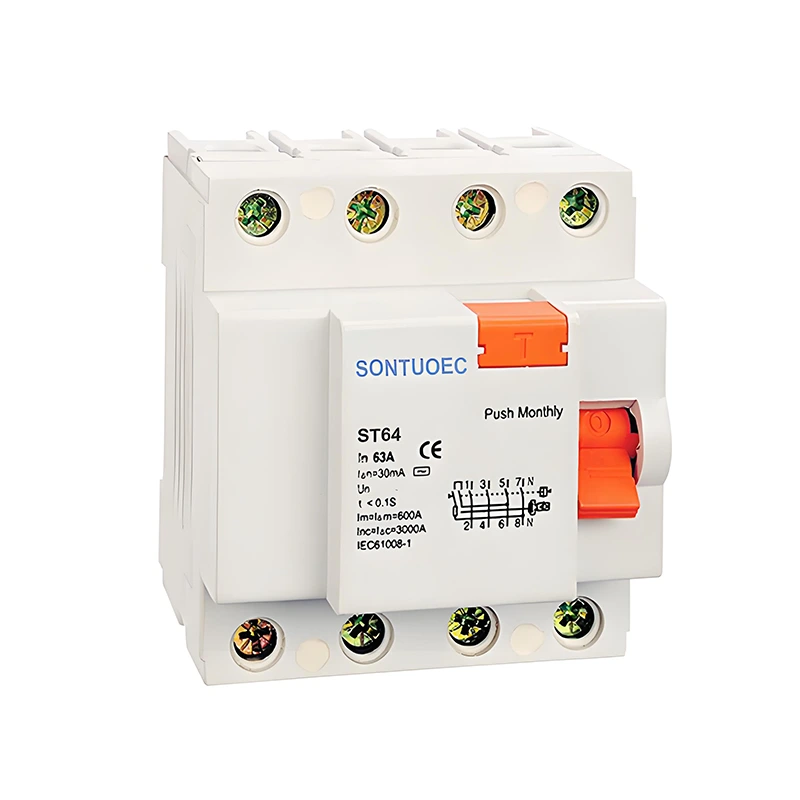

Disjoncteur de circuit de courant résiduel 4P 63A / 30MA

Le disjoncteur de circuit à courant résiduel 4P 63A / 30MA / mAm est un disjoncteur de courant résiduel avec quatre pôles (P), qui a un courant nominal de 63A et un courant d'action résiduel (c'est-à-dire un courant d'action de fuite) de 30 mA. Le RCCB est principalement utilisé pour détecter les courants résiduels dans un circuit, et lorsque cette accide, la valeur de l'électroc incendies électriques.

Modèle:ST60

envoyer une demande

Description du produit

STANDARD:	IEC 61008-1
Modèle:	ST60
Caractéristiques de courant résiduelles:	Et et et
Pole Non.:	2p, 4p
Courant nominal:	16A, 25A, 32A, 40A, 63A;
Tension nominale:	230 / 400V AC
Fréquence nominale:	50 / 60Hz
Courant de fonctionnement résiduel nominal IΔN:	10mA, 30mA, 100mA, 300mA, 500mA
Courant résiduel non opérationnel nominal I ΔNO:	≤0,5iΔn
Courant court-circuit conditionnel nominal Inc:	6000A
Court-circuit résiduel conditionnel nominal actuel iΔc:	6000A
Durée de déclenchement:	Trébuche instantanée ≤ 0,1 seconde
Plage de courant de déclenchement résiduel:	0,5iΔn ~ iΔn
Endurance électro-mécanique:	4000 cycles
Couple de fixation:	2,0 nm
Terminal de connexion:	Borne de borne à vis avec pince

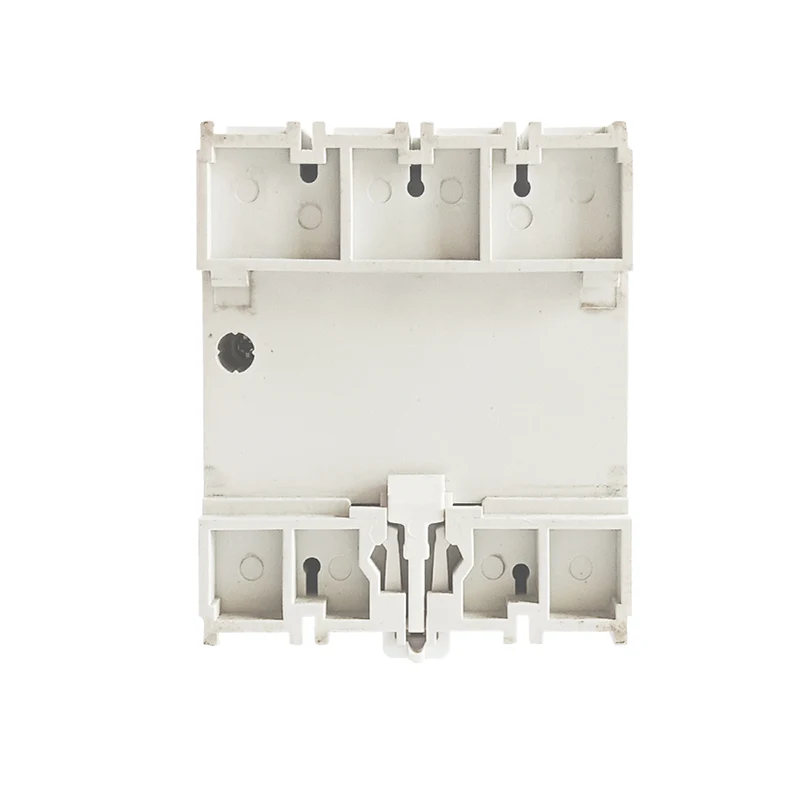

Installation:	Montage de rail DIN 35 mm

Principe de fonctionnement

Le principe de travail du disjoncteur de courant résiduel 4P 63A / 30MA est basé sur le principe de l'induction électromagnétique. Lorsque le courant résiduel dans le circuit dépasse la valeur définie, un flux magnétique proportionnel au courant résiduel sera généré, et ce flux entraînera un mécanisme de libération pour agir, ce qui fait que le disjoncteur a coupé rapidement le circuit. Dans le même temps, RCCB a également une fonction de surcharge et de protection court-circuit, lorsque le courant dans le circuit dépasse la valeur nominale, il déclenche également l'action du mécanisme de décapage.

Caractéristiques principales

Conception à quatre pôles: 4p signifie que le disjoncteur a quatre bornes, généralement utilisées dans des circuits triphasés à quatre fils ou monophasés à trois fils, capables de couper tous les courants de phase et zéro (ou neutre) en même temps.

Courant élevé: le courant nominal 63A rend le disjoncteur de circuit capable de transporter des charges plus grandes, adaptées à la protection de l'équipement électrique haute puissance.

Détection de fuite sensible: Le réglage du courant d'action résiduel de 30 mA est très faible, ce qui peut détecter rapidement de minuscules fuites dans le circuit et couper le circuit à temps pour assurer la sécurité du personnel et de l'équipement.

Sécurité et fiable: RCCB adopte un mécanisme de libération avancé et des matériaux de contact avec d'excellentes propriétés électriques et mécaniques, ce qui peut assurer la coupe en temps opportun du circuit en cas de défauts tels que la surcharge, le court-circuit et les fuites pour éviter les accidents.

Scénario d'application

4P 25A / 30MA RCCB est largement utilisé dans une variété de situations qui nécessitent une protection électrique, comme:

Bâtiments résidentiels et commerciaux: utilisés pour protéger les équipements électriques et la sécurité personnelle, empêchant les accidents de choc électrique et les incendies électriques.

Lignes de production industrielles: Utilisé pour protéger les équipements électriques tels que les moteurs, les transformateurs et autres équipements électriques du fonctionnement normal, empêchant les dommages et l'arrêt en raison de la fuite, de la surcharge et d'autres raisons.

Installations publiques: comme les hôpitaux, les écoles, les bibliothèques et autres endroits, utilisés pour assurer le fonctionnement sûr de l'équipement électrique et l'utilisation sûre de l'électricité par le personnel.
