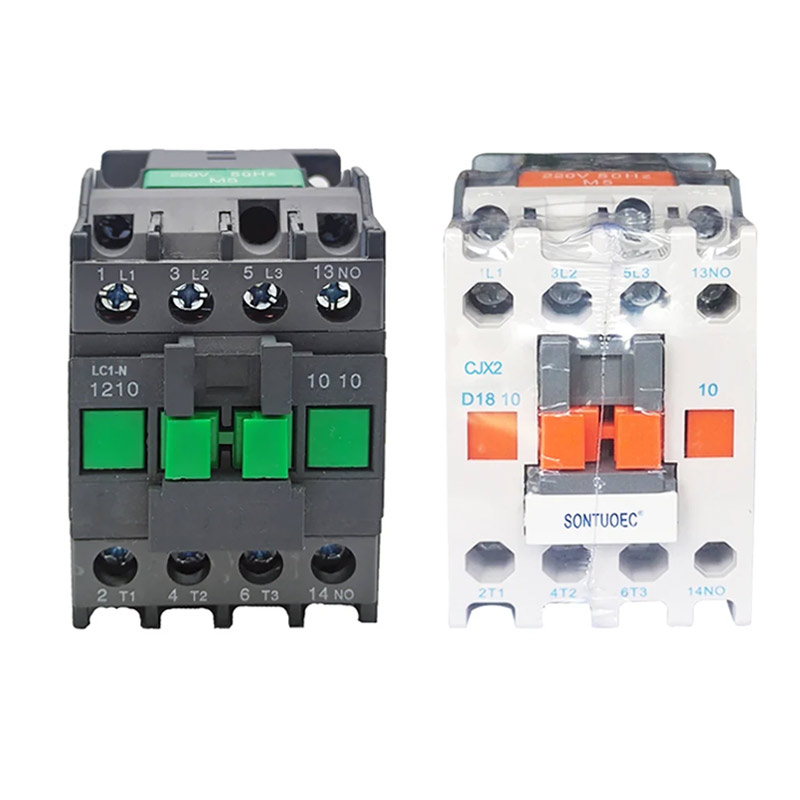

Contacteur AC de type LC1-N

Les contacteurs AC de type LC1-N conviennent à une utilisation dans les circuits avec AC 50Hz ou 60 Hz, tensions jusqu'à 660 V (jusqu'à 690 V pour certains modèles) et des courants jusqu'à 95A. Il est utilisé pour la connexion et la rupture des circuits sur de longues distances, ainsi que pour démarrer et contrôler fréquemment les moteurs AC.

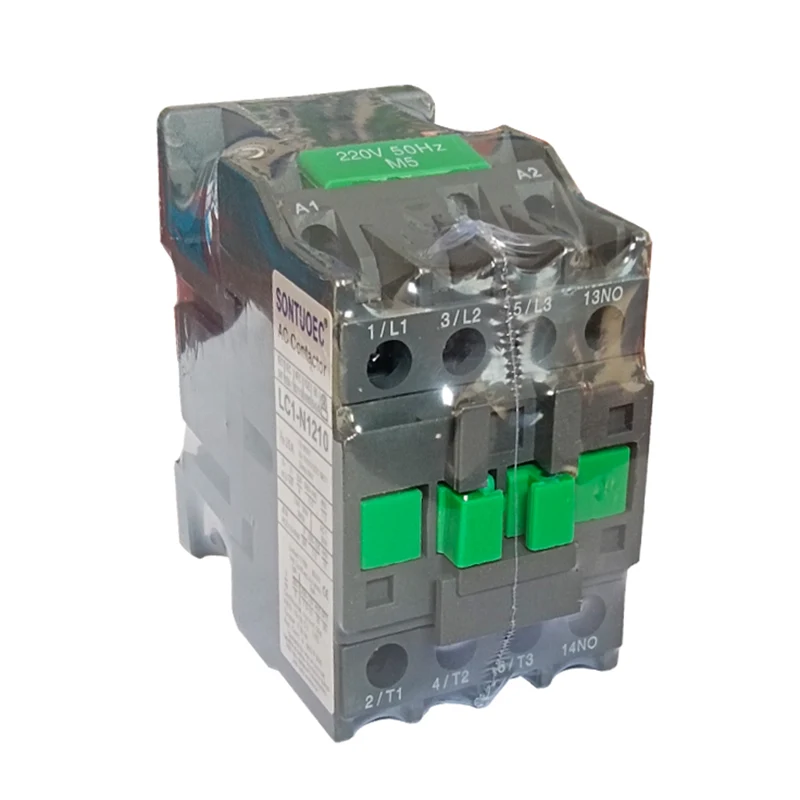

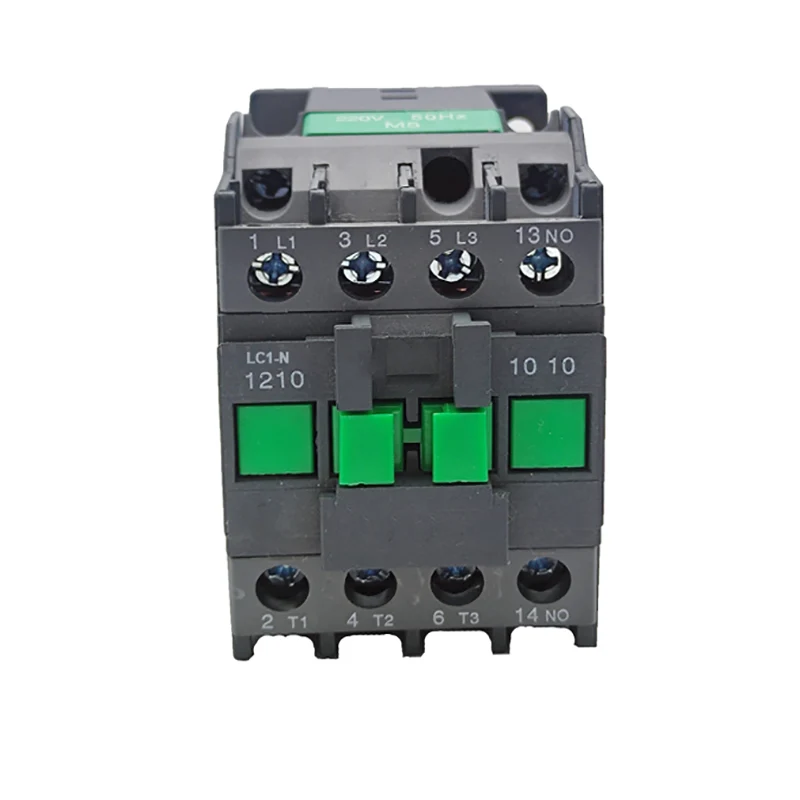

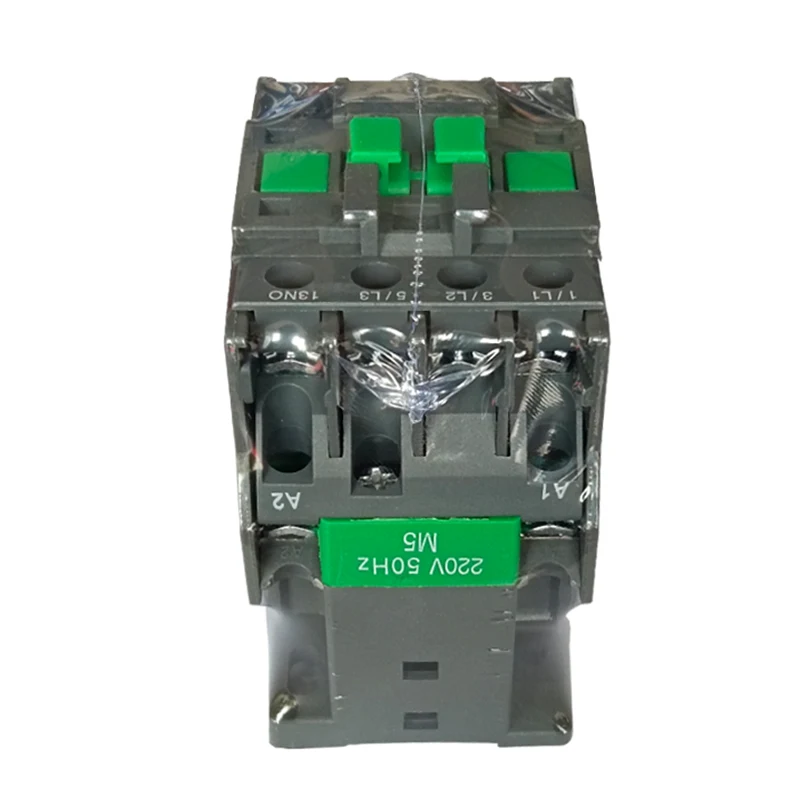

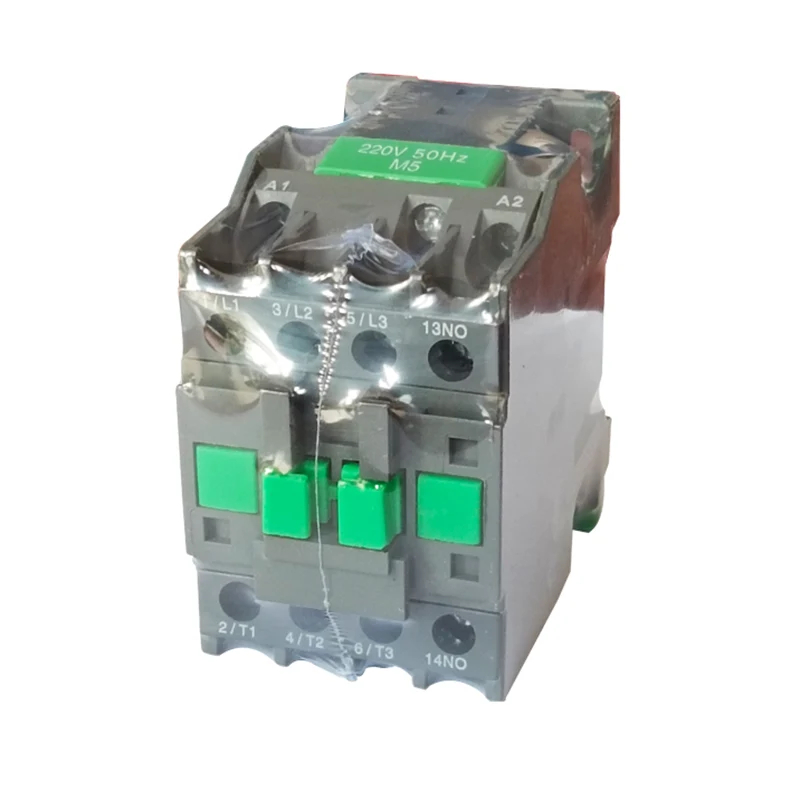

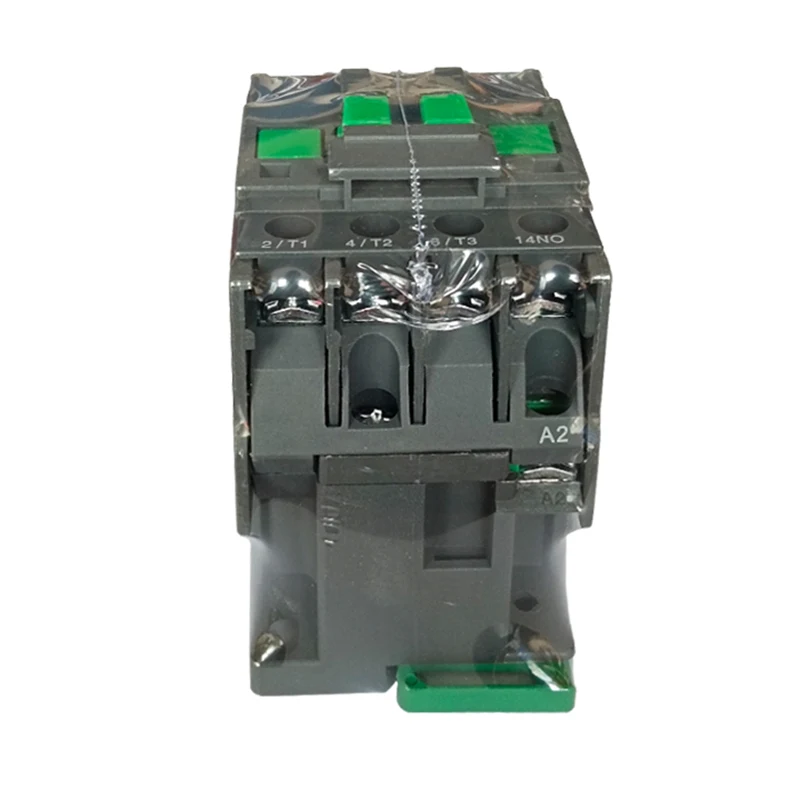

Modèle:LC1-N1210

envoyer une demande

Description du produit

Taper		LCI-N09	LC1-N12	LC1-N18	LC1-N25	LC1-N32	LC1-N40	LC1-N50	LC1-N65	LC1-N80	LC1-N95
Courant de travail nominal (a)	AC3	9	12	18	25	32	40	50	65	80	95
Courant de travail nominal (a)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
Notes standard en 3 phases MOTEURS 50 / 60Hz Incategory AC-3	220 / 230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380 / 400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415v	4	5.5	9	11	15	22	25	37	45	45
	500 V	5.5	7.5	10	15	18.5	22	30	37	55	55
	660 / 690V	5.5	7.5	10	15	18.5	30	33	37	45	55
Courant de chaleur nominal (A)		20	20	32	40	50	60	80	80	125	125
Vie électrique	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
Vie électrique	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
Vie mécanique (x104)		1000	1000	1000	1000	800	800	800	800	600	600
Nombre des contacts	3p + non					3p + nc + non
Nombre des contacts	3P + NC					3p + nc + non

Caractéristiques structurelles

Conception modulaire: le contacteur AC de type LC1-N adopte la conception modulaire avec une combinaison de fonction complète, ce qui est pratique pour les utilisateurs de choisir et de combiner en fonction de leurs besoins.

Système électromagnétique: y compris la bobine électromagnétique et le noyau de fer, qui est une partie importante du contacteur, en s'appuyant sur elle pour entraîner la fermeture et la déconnexion des contacts.

Système de contact: y compris le contact principal et le contact auxiliaire. Le contact principal est utilisé pour connecter et casser le circuit principal et contrôler le plus grand courant; Le contact auxiliaire est dans le circuit de contrôle pour répondre aux exigences de diverses méthodes de contrôle.

Système d'extinction de l'arc: équipé d'un dispositif d'extinction d'arc, généralement un couvercle d'extinction arc à arc à fente à fente à fente et équipé d'un circuit d'arc de soufflage magnétique fort pour s'assurer que les contacts pour briser le circuit généré par l'arc sont éteintes de manière fiable, réduisez les dommages à l'arc aux contacts.

Le principe d'opération

Lorsque le circuit de commande est sous tension, la bobine électromagnétique génère un champ magnétique, qui attire le noyau de fer pour entraîner les contacts pour fermer, reliant ainsi le circuit principal du compresseur. Lorsque le circuit de commande est désactivé, le champ magnétique disparaît, le noyau de fer est réinitialisé sous l'action du ressort, le contact est déconnecté et le circuit principal du compresseur est également déconnecté.
