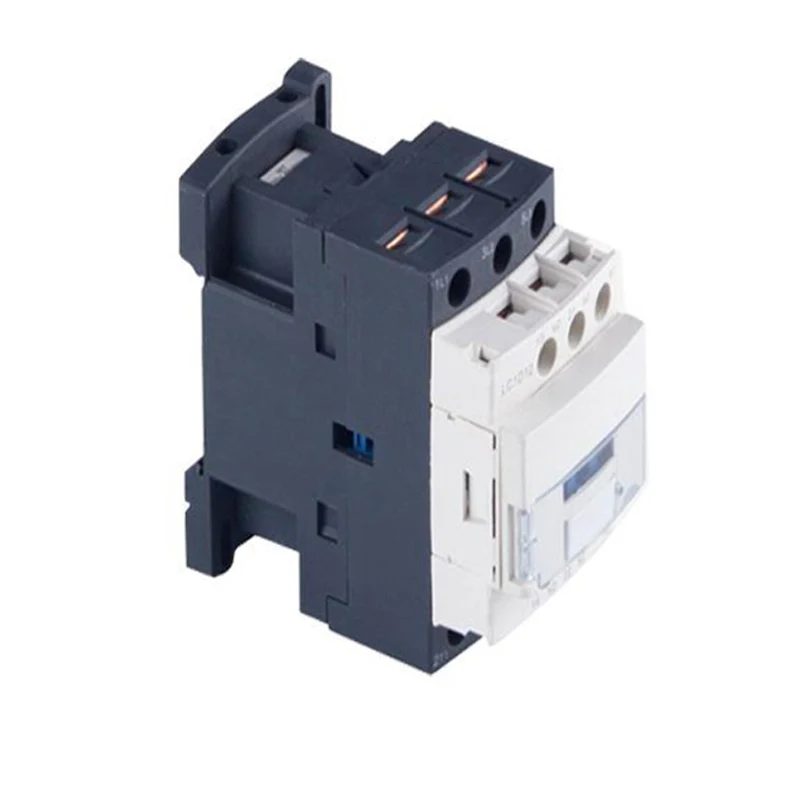

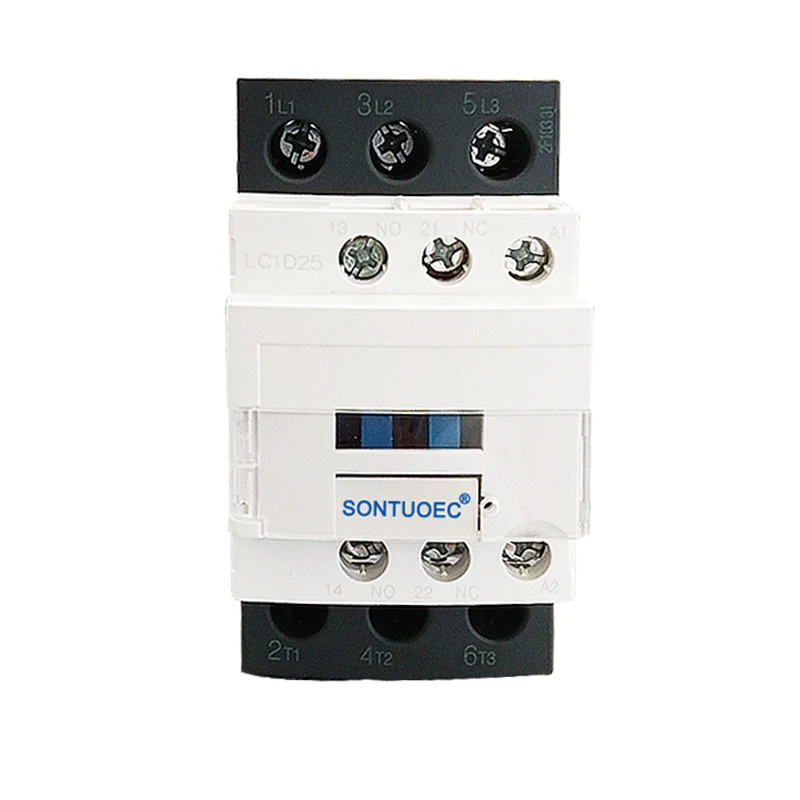

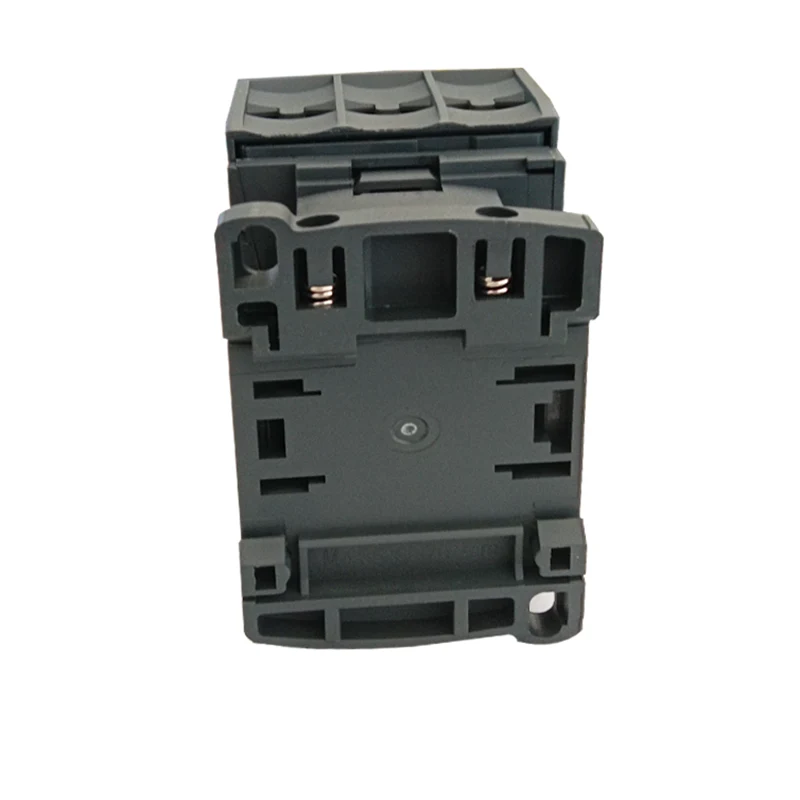

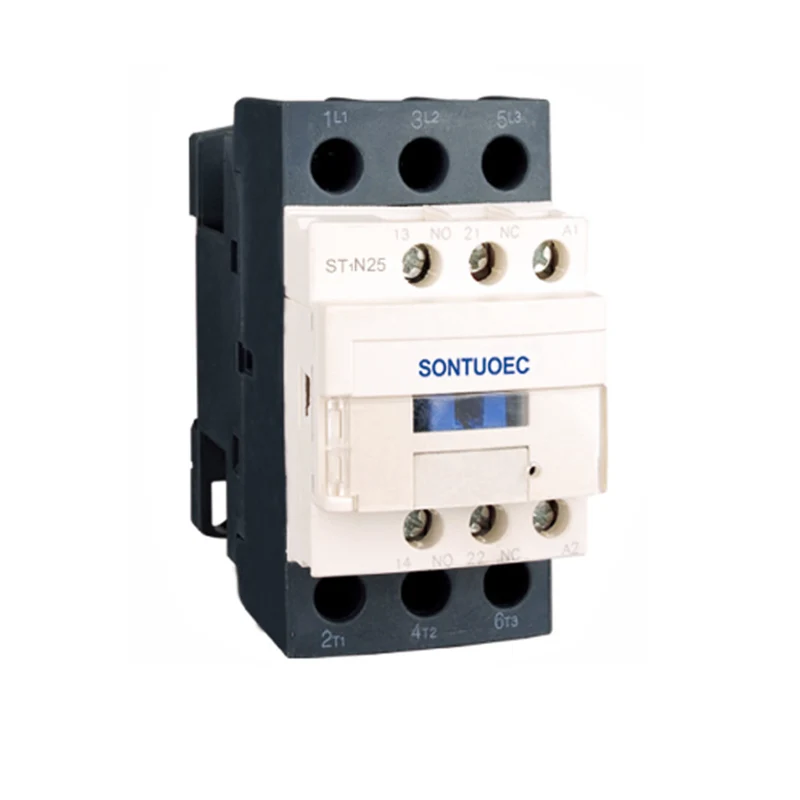

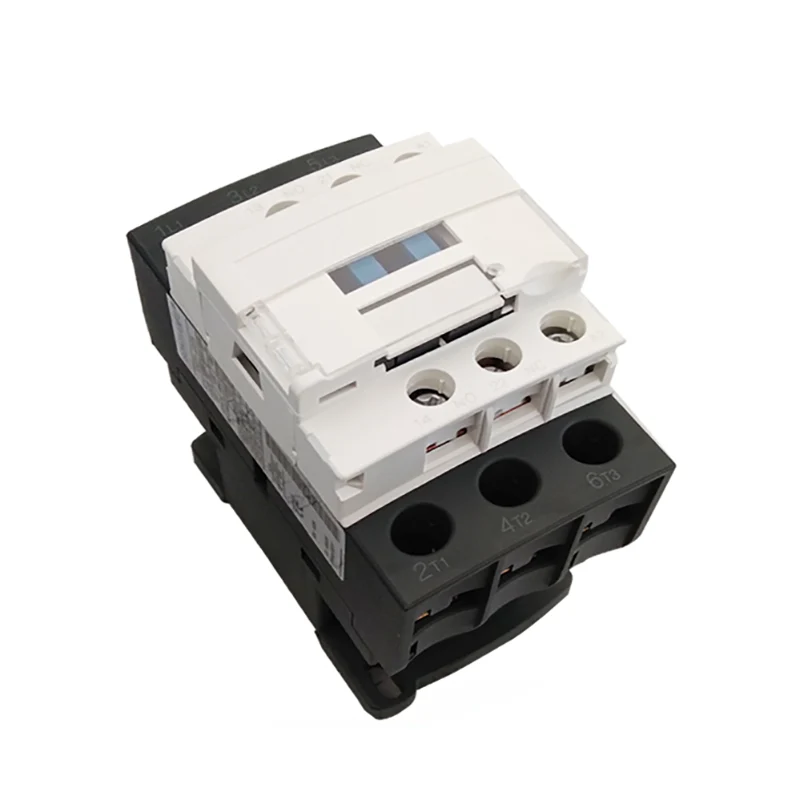

CJX2 3P 25A AC Contacteur

Le contacteur CJX2 3P 25A AC convient pour la connexion et la rupture des circuits sur de longues distances, ainsi que pour le démarrage et le contrôle fréquents des moteurs AC. De plus, il peut être utilisé avec des relais thermiques appropriés pour former des démarreurs électromagnétiques pour protéger les circuits où des surcharges opérationnelles peuvent se produire.

Modèle:ST1N

envoyer une demande

Description du produit

Taper		ST1N-09	ST1N-12	ST1N-18	ST1N-25	ST1N-32	ST1N-40	ST1N-50	ST1N-65	ST1N-80	ST1N-95
Courant de travail nominal (a)	AC3	9	12	18	25	32	40	50	65	80	95
Courant de travail nominal (a)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
Notes standard en 3 phases MOTEURS 50 / 60Hz Incategory AC-3	220 / 230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380 / 400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415v	4	5.5	9	11	15	22	25	37	45	45
	500 V	5.5	7.5	10	15	18.5	22	30	37	55	55
	660 / 690V	5.5	7.5	10	15	18.5	30	33	37	45	55
Courant de chaleur nominal (A)		20	20	32	40	50	60	80	80	125	125
Vie électrique	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
Vie électrique	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
Vie mécanique (x104)		1000	1000	1000	1000	800	800	800	800	600	600
Nombre des contacts	3p + non					3p + nc + non
Nombre des contacts	3P + NC					3p + nc + non

Caractéristiques structurelles

Conception protectrice: le contacteur CJX2 3P 25A AC adopte la structure protectrice, qui se caractérise par un petit volume, un poids léger, une faible consommation d'énergie et une longue durée de vie.

Structure d'action à action directe: sa structure d'action est à action directe et les contacts sont à double rupture, ce qui améliore la fiabilité et la sécurité du contact.

Groupe de contacts auxiliaire de type bloc: groupe de contacts auxiliaire, tête de retard d'air, mécanisme de verrouillage mécanique et autres composants peuvent être ajoutés en fonction des besoins de l'utilisateur pour former un contacteur en retard, un contacteur réversible, un démarreur Star-Delta et d'autres produits de série dérivés.

Paramètres techniques

Les principaux paramètres techniques de la série CJX2 (ST1N) Contacteur CA comprennent:

Tension nominale: y compris 36V, 110V, 127V, 220 V, 380 V et autres niveaux pour répondre aux besoins de différents systèmes d'alimentation.

Courant nominal: Selon différents modèles, le courant nominal varie de 9A à 95A.

Tension de la bobine: la tension de bobine CA comprend 24 V, 36V, 48V, 110V, 220V, 380 V, etc. La tension de bobine CC comprend 12 V, 24V, 48V, 110V, 220V, etc.

La durée de vie mécanique et électrique: la durée de vie mécanique peut être jusqu'à des millions de fois, et la durée de vie électrique est également relativement élevée, ce qui assure le fonctionnement stable à long terme du contacteur.

Installation et maintenance

Installation: Les contacteurs AC de type CJX2 peuvent être montés avec deux vis ou un rail de guidage de 35 mm (ou 75 mm), ce qui est pratique et rapide. Les données techniques pertinentes doivent être vérifiées avant l'installation pour garantir la conformité aux conditions d'installation.

Entretien: Toutes les parties du produit doivent être vérifiées régulièrement pendant l'utilisation, ce qui nécessite que les pièces mobiles ne soient pas coincées et que les attaches ne sont pas lâches. S'il y a des dommages, il doit être remplacé à temps pour assurer le fonctionnement normal du contacteur.
