Contacteur magnétique AC

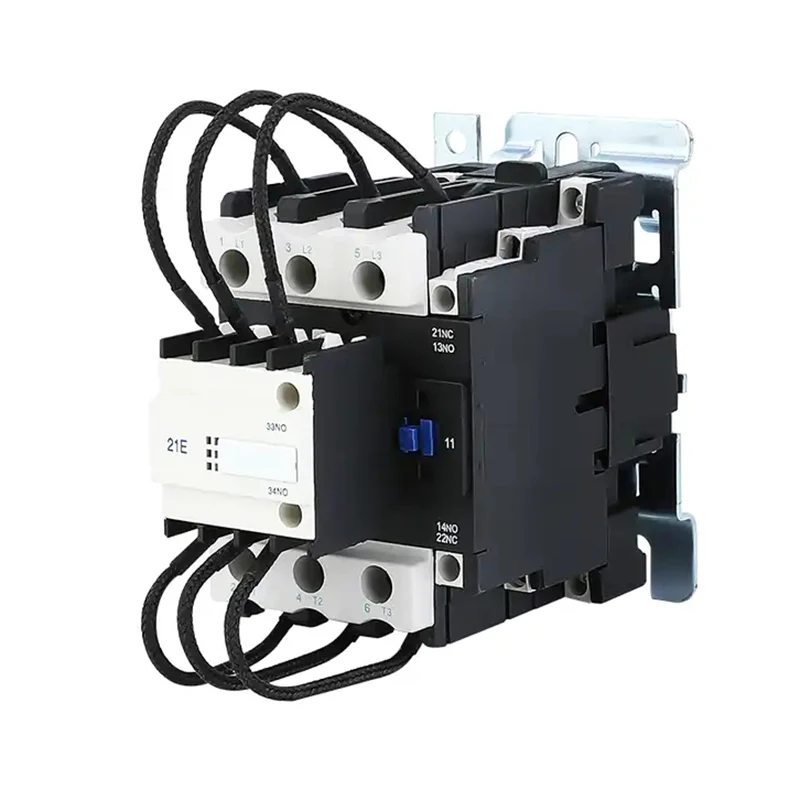

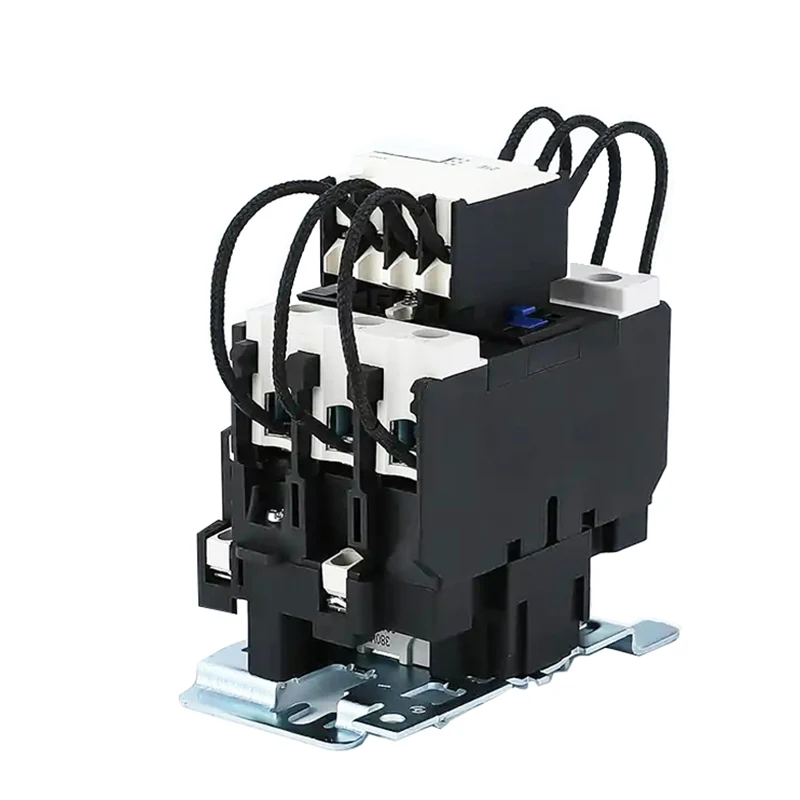

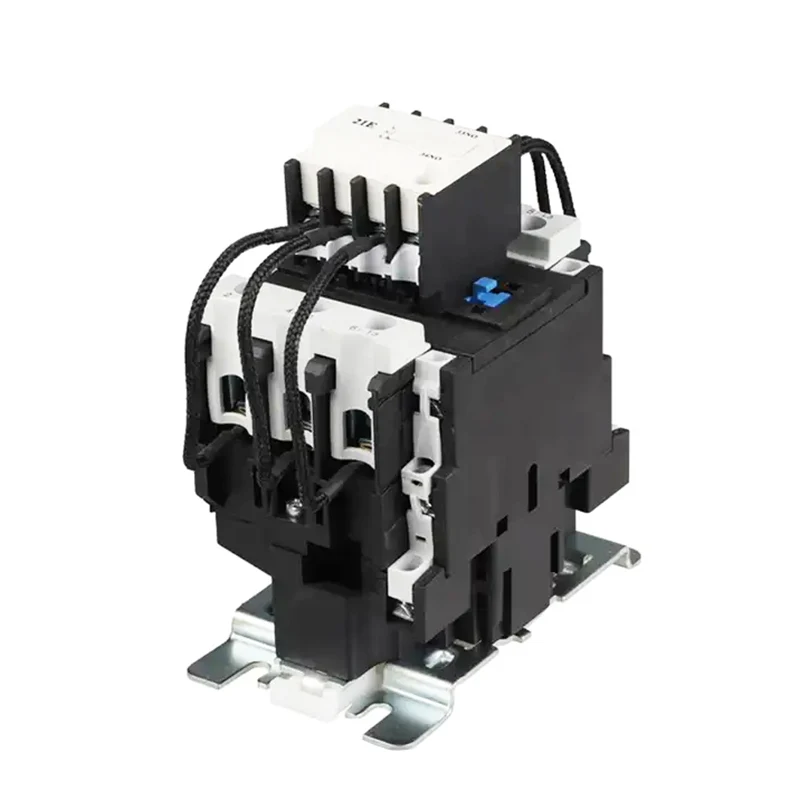

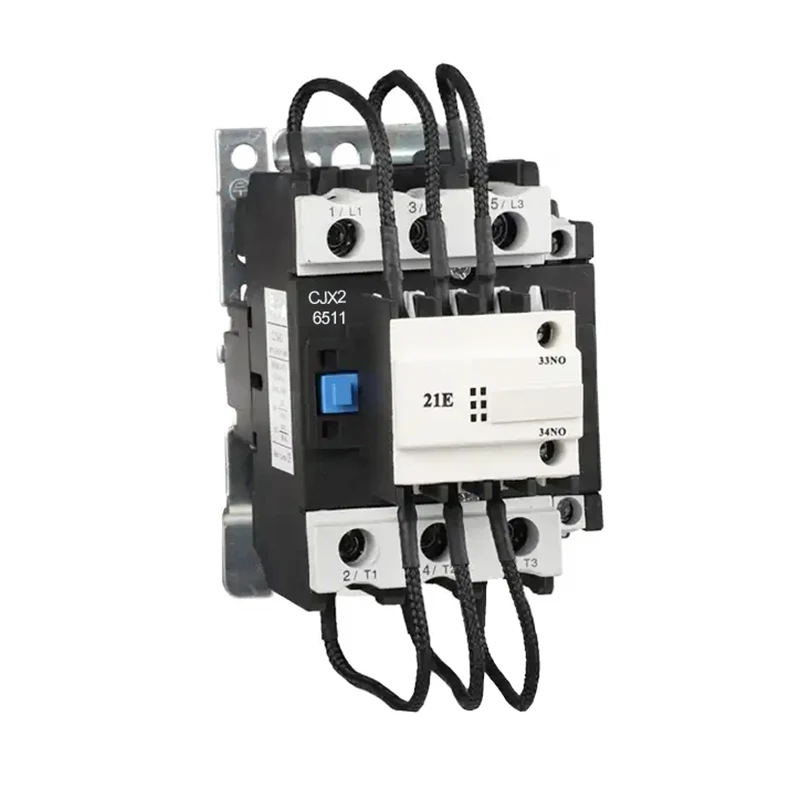

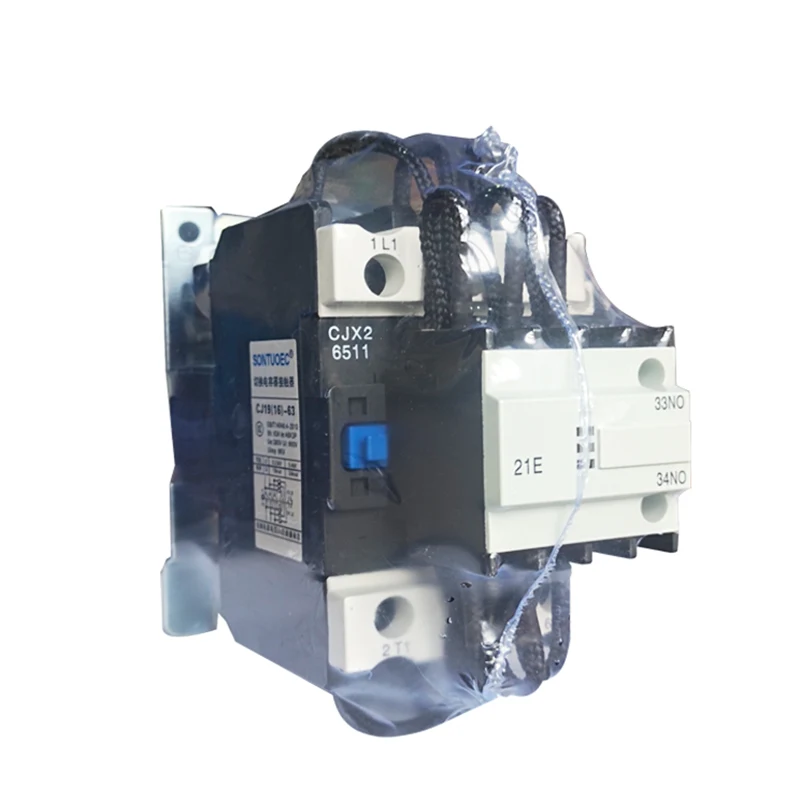

Le contacteur de type condensateur de commutation SCJ19 est utilisé dans le réseau d'alimentation de AC 50Hz ou 60Hz, jusqu'à 380 V, pour faire fonctionner ou changer le dispositif de commande de condensateur LV dans le circuit d'alimentation réactif LV. Avec un dispositif d'antisurgence, il peut réduire l'impact de la clôture de la surtension et empêcher la surcharge comme une rupture.

Principe de fonctionnement

Le principe de fonctionnement du contacteur magnétique AC est basé sur l'induction électromagnétique et la force magnétique. Lorsque la bobine est sous tension, le champ magnétique généré attire le noyau de fer et ferme les contacts, ouvrant ainsi le circuit. Lorsque la bobine est désactivée, le champ magnétique disparaît, le noyau de fer se réinitialise sous l'action du ressort, le contact est cassé et le circuit est déconnecté. De cette façon, le contacteur magnétique AC réalise le contrôle du circuit AC.

Structure et composition

Le contacteur magnétique AC est principalement composé des parties suivantes:

Système électromagnétique: comprend des composants tels que la bobine, le noyau et l'armature, qui sont les parties clés pour générer un champ magnétique et une action magnétique.

Système de contact: comprend le contact principal et le contact auxiliaire, qui sont utilisés pour activer et désactiver le circuit. Les principaux contacts sont généralement utilisés pour transporter des courants plus grands, tandis que les contacts auxiliaires sont utilisés pour réaliser diverses fonctions de contrôle.

Dispositif d'extinction de l'arc: utilisé pour éteindre l'arc lorsque le contact est déconnecté, empêchant l'arc d'endommager le contact.

Autres composants: tels que les ressorts, les supports, les boîtiers, etc., sont utilisés pour réparer et soutenir les composants pour assurer le fonctionnement normal du contacteur.

Structure Caractéristiques

1.Le contacteur assemblé avec une résistance limitée à courant, capable de limiter la surtension de commutation dans la valeur autorisée.

2.Le contacteur est d'une structure à double pause agissant directement, le mécanisme d'action est agile, facile à vérifier à la main, structure-conconvenient compact pour remplacer les contacts.

3. Bloc de borne de repliage protégé par la couverture, sûre et fiable.

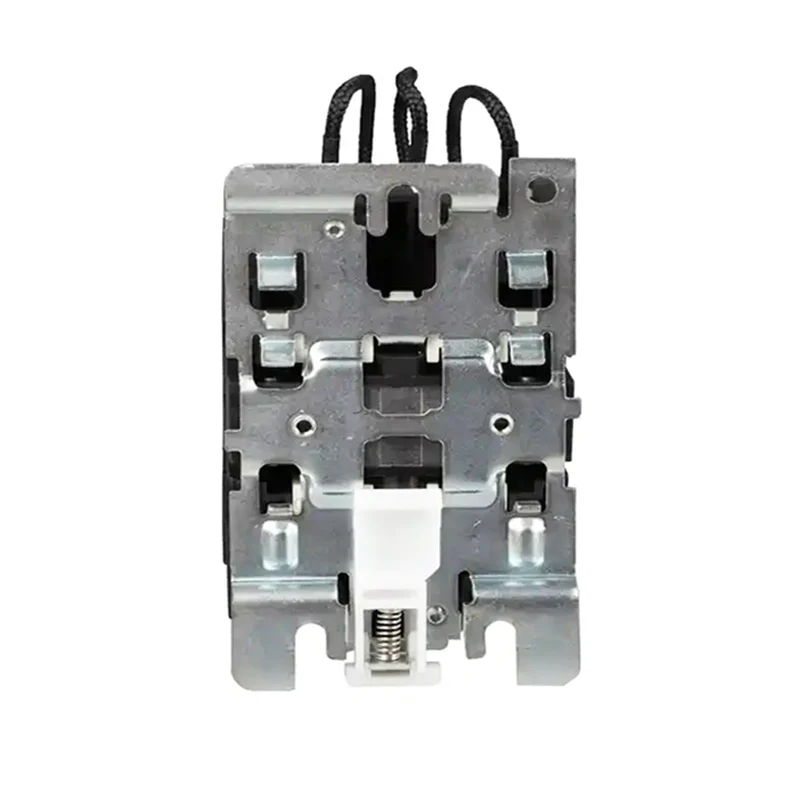

4. Il peut être monté par vis, ou sur un rail standard 35/75 mm.

Conditions de travail et d'installation

(1) Température ambiante: -5 ℃ - + 40 ℃, la température moyenne ne doit pas être supérieure à + 35 ℃ en 24 heures.

(2) Conditions atmosphériques: Humidité ambiante de l'atmosphère inférieure à 50% lorsque + 40 ℃. L'humidité ambiante peut être plus élevée à une température plus basse. Dans le mois le plus humide, la moyenne la plus basse température + 25 ℃ pour la moyenne avec l'humidité relative maximale est de 90%, et considérant le changement de température et se produit parce que le produit à la surface du gel.

(3) Altitude pas supérieure à 2000m lors de l'installation.

(4) Classe de pollution: classe 3

(5) Classe d'installation: III

(6) Condition d'installation: La surface de montage et la pente du plan vertical ne sont pas supérieures à ± 5 °, et aucun impact et vibration significatifs, secouant le lieu.

Caractéristiques principales

Travail fiable: le contacteur magnétique AC est fait de matériaux de haute qualité et de processus de fabrication avancée, qui a une fiabilité et une stabilité élevées.

Longue durée de vie: le système de contact est composé de matériaux résistants à l'usure, qui peuvent résister à de grands chocs de courant et de tension, prolongeant la durée de vie.

Facile à entretenir: la structure est raisonnablement conçue, facile à démonter et à réparer, réduisant le coût d'entretien.

Diverses spécifications: Afin de répondre aux besoins de différents utilisateurs, le contacteur magnétique AC a une variété de spécifications et de modèles à choisir, y compris différents niveaux de courant, niveaux de tension et configurations de contact auxiliaires.
