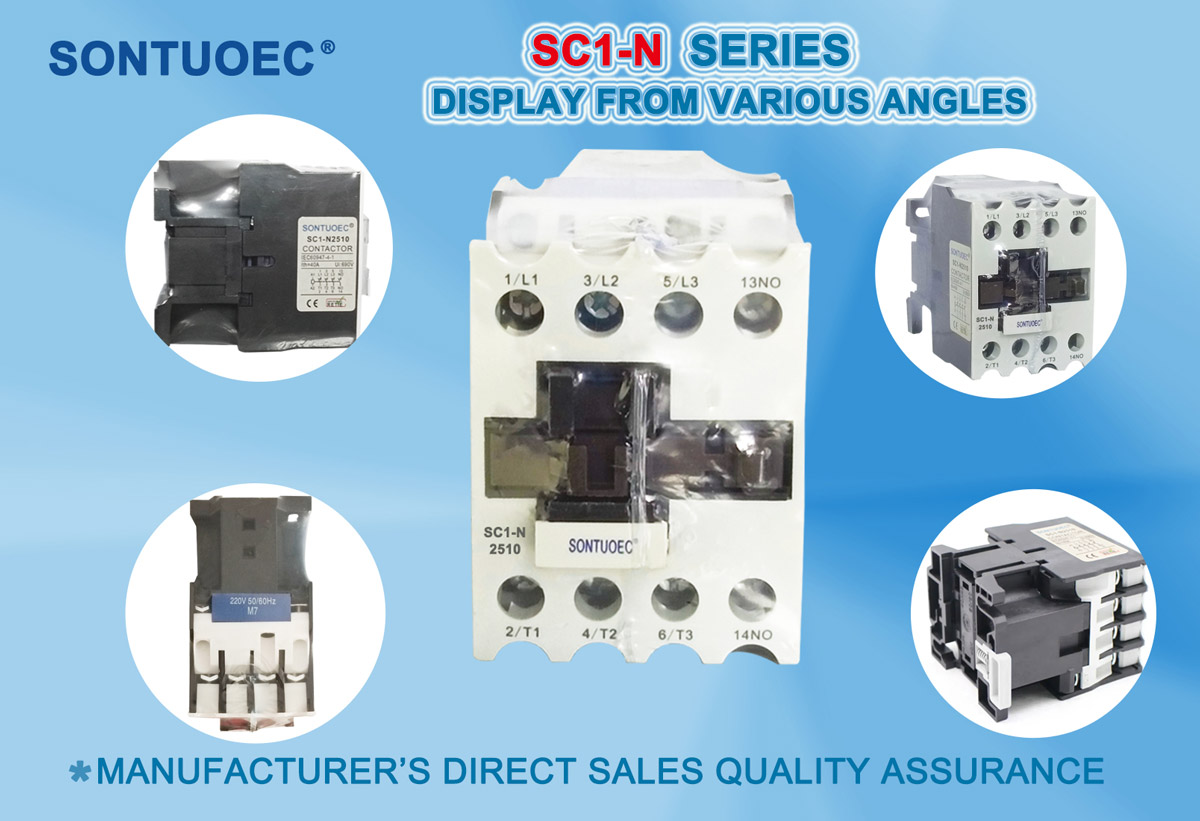

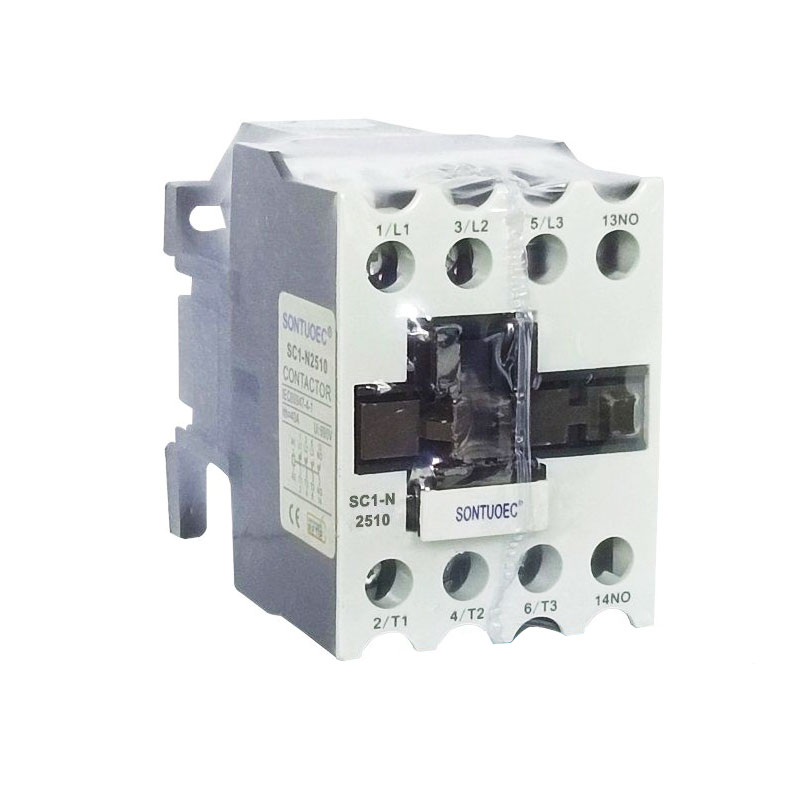

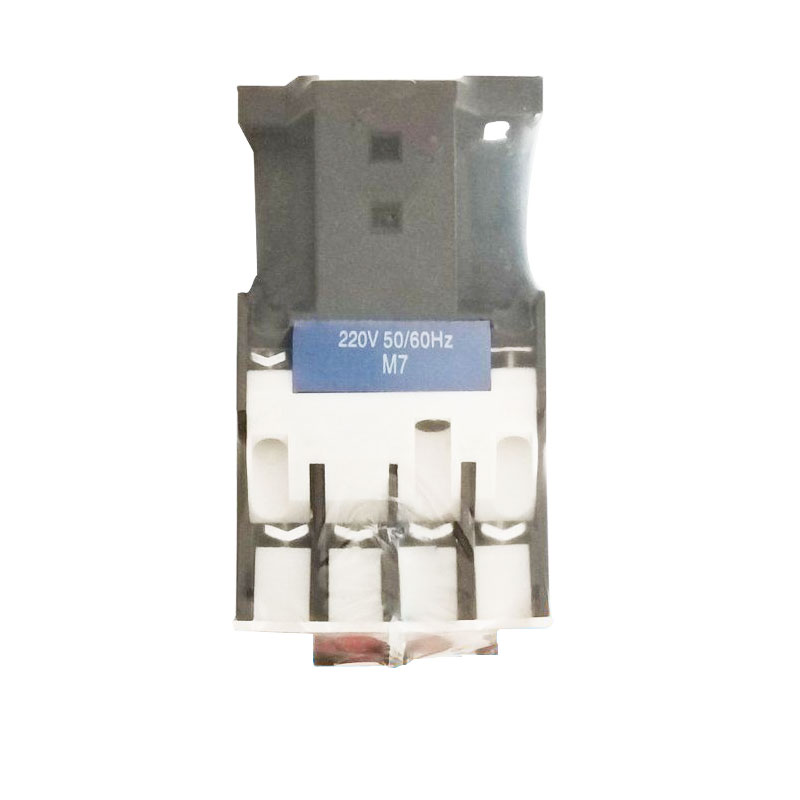

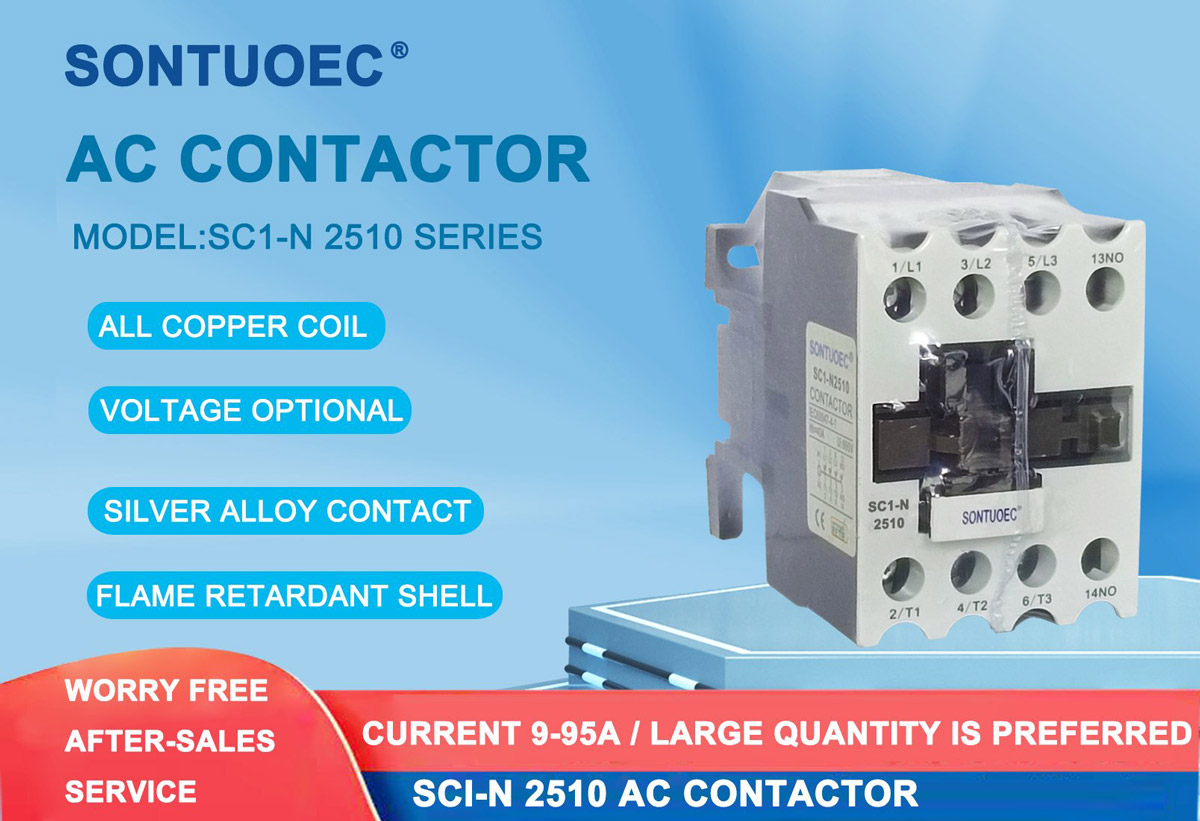

Contacteur CA 3 pôles

Le contacteur CA à 3 pôles est un contacteur CA avec trois contacts (ou pôles) indépendants, dont chacun contrôle une phase d'un système d'alimentation triphasé. Sa fonction principale est de contrôler à distance le démarrage, l'arrêt et l'inversion des moteurs triphasés ou d'autres charges triphasées. En contrôlant l'activation et la désactivation de ces trois contacts, il peut réaliser la connexion et la déconnexion du circuit triphasé, contrôlant ainsi l'état de fonctionnement de la charge électrique.

envoyer une demande

Description du produit

Modèle	Capacité d'un écureuil biphasé-								Courant de chauffage nominal 1e (A)
	Puissance nominale (KW)				Courant de fonctionnement nominal (A)
	220V-240V	380-440v	550v	660v	220-240V	380V-440V	550v	660v
SC1-N10	2.5	4.0	4.0	4.0	11	9	7	5	20
SC1-N11	3.5	5.5	5.5	5.5	13	12	9	7	20
SC1-N12	3.5	5.5	5.5	5.5	13	12	9	7	20
SC1-N20	5.5	11	11	7.5	22	22	17	9	32
SC1-N25	8.5	14	14	14	30	30	12	12	40
SC1-N35	12	20	20	20	40	40	17	17	40

Structure et principe de fonctionnement

Structure:

Système électromagnétique : comprend des composants tels que des bobines, des noyaux, etc., qui sont utilisés pour générer un flux magnétique pour entraîner l'ouverture et la fermeture du système de contact.

Système de contact : comprenant contact principal et contact auxiliaire. Le contact principal est utilisé pour transporter un courant élevé et le contact auxiliaire est utilisé pour réaliser la transmission et le retour des signaux de commande.

Dispositif d'extinction d'arc : utilisé pour éteindre l'arc généré lorsque le contact est déconnecté afin de protéger le contact contre les dommages.

Coque : utilisée pour protéger les composants internes de l’environnement externe.

Principe de fonctionnement :

Lorsque la bobine est alimentée, le noyau de fer génère du magnétisme et attire le système de contact pour qu'il se ferme, ouvrant ainsi le circuit triphasé.

Lorsque la bobine est hors tension, le noyau de fer perd son magnétisme et le système de contact se sépare sous l'action du ressort pour déconnecter le circuit triphasé.

Troisièmement, la candidature et la sélection

Applications :

Le contacteur CA à 3 pôles est largement utilisé dans l'automatisation industrielle, les systèmes électriques et l'automatisation des bâtiments.

Il peut être utilisé pour contrôler des opérations telles que le démarrage, l’arrêt et l’inversion de moteurs triphasés.

Il peut également être utilisé pour réaliser le contrôle à distance et la protection du système électrique.

Sélection:

Lors de la sélection d'un contacteur CA tripolaire, des facteurs tels que la tension nominale, le courant nominal et le type de charge du système électrique doivent être pris en compte.

Le courant nominal doit être supérieur ou égal au courant de fonctionnement maximum de la charge.

La tension nominale doit être adaptée au niveau de tension du système électrique.
