Courbe B Les disjoncteurs miniatures MCB sont petits, faciles à installer et à utiliser les dispositifs de commutation électrique utilisés pour protéger les circuits contre les défauts tels que les surintensités et les courts-circuits. Ils conviennent aux circuits nécessitant une protection modérée.
Modèle |
STM3-63 |
Sandard | IEC60898-1 |
Pôle |

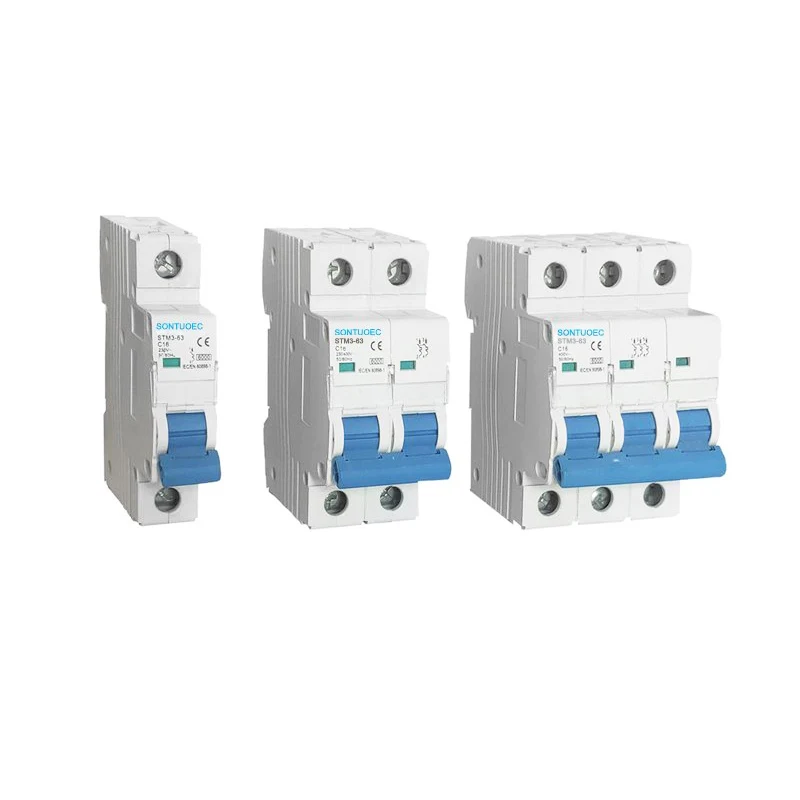

1p, 2p, 3p, 4p |
Capacité de rupture de court-circuit |
3KA, 4,5KA, 6KA |
Classé Courant (in) |
1,2,4,610,16,20,25,32,40,50,63a |
Classé Tension (un) |
AC230 (240) / 400 (415) V |
Classé Fréquence |
50 / 60Hz |
Courbe de trébuchement |
B, C, D |
Magnétique sorties |
B courbe: entre 3 pouces et 5 pouces |
C courbe: entre 5 pouces et 10 pouces |
|
D courbe: Entre 10 pouces et 14 pouces |
|
Électro-mécanique endurance |
sur 6000 cycles |
Protection de surcharge: lorsque le courant dans le circuit dépasse la valeur de courant nominale du MCB et dure une certaine période de temps, le MCB déconnecte automatiquement le circuit pour empêcher les fils et les appareils électriques d'être endommagés en raison de la surcharge.
Protection de court-circuit: En cas de court-circuit, le courant augmentera considérablement et le MCB détectera et déconnectera rapidement le circuit pour éviter des accidents graves tels que le feu.
Courbe B Disjonction de circuit miniature MCB convient à AC 50 / 60Hz, à la tension nominale 230/400 V, à un courant nominal jusqu'à 63A et peut être utilisé pour protéger ces circuits contre les dommages à la surcharge et à court-circuit.
Il convient également au fonctionnement peu fréquent de la commutation de ligne, comme le contrôle de l'éclairage, de la prise et d'autres circuits en marche et désactivés.
Sélection: Lors de la sélection d'une courbe B MCB, il est nécessaire de déterminer le modèle et la spécification appropriés en fonction du courant nominal et de la tension nominale du circuit ainsi que des caractéristiques de protection requises.
Installation: Le MCB doit être installé conformément aux codes de sécurité électrique pertinents pour s'assurer qu'il est facilement accessible et facile à utiliser. Lors de l'installation, il faut également prendre soin de s'assurer que le câblage est correct et resserré de manière fiable pour éviter les dysfonctionnements causés par un contact pauvre ou lâche.
