Courbe d McB Miniature Circuit Breaker

En se conformant à un certain nombre de normes de sécurité internationales et de certifications faisant autorité, Curve D MCB Miniature Circuit Breaker offre une protection fiable pour les systèmes électriques et est largement utilisé dans une variété d'applications où une sécurité et une stabilité élevées sont nécessaires. Lors de la sélection et de l'utilisation de Curve D MCBS, il est recommandé que la sélection soit basée sur des exigences spécifiques du système électrique et des caractéristiques de charge, et que les codes d'installation et de maintenance pertinents soient suivis.

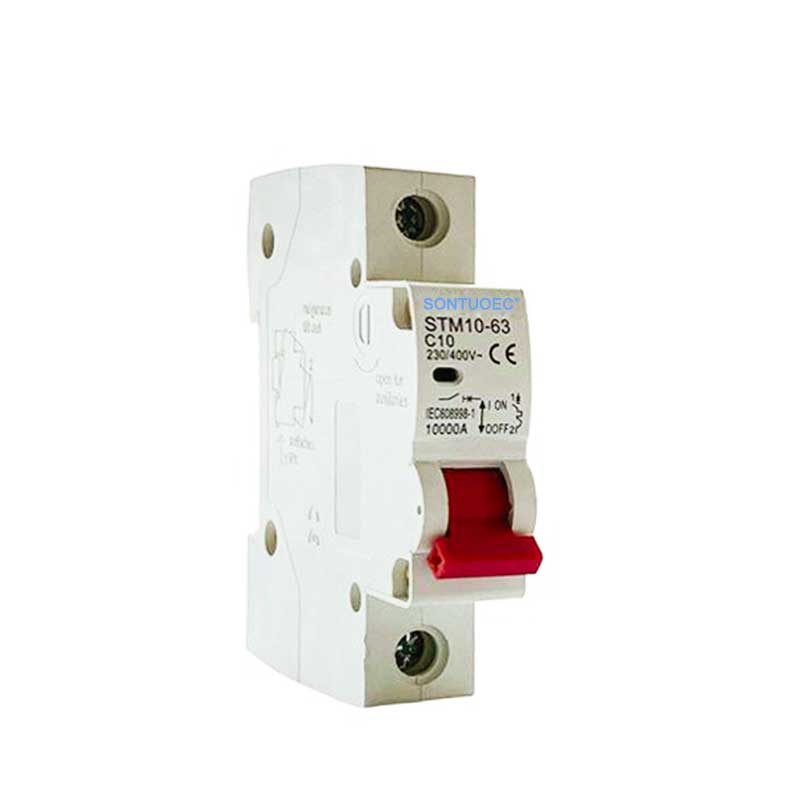

Modèle:STM10-63

envoyer une demande

Description du produit

Standard



IEC / EN 60898-1



Électrique
caractéristiques

Courant nominal dans

A

1,2,4,610,16,20,25,32,40,50,63a



Poteaux

P

1p, 2p, 3p, 4p



Tension nominale ue

V

AC 230/400



Tension d'isolation UI

V

500



Fréquence nominale

HZ

50/60



Capacité de rupture nominale

A

3000, 4500, 6000



Tension avec tension avec impulsion (1,2 / 50)

V

4000



Tension de test diélectrique à Ind.Freq.pour 1 min

Kv

2



Degré de pollution



2



Caractéristique de libération thermo-magnétique



B, C, D

Mécanique
caractéristiques

Vie électrique

t

4000



Vie mécanique

t

10000



Diplôme de protection



Ip20



Température de référence pour le réglage
d'élément thermique

ºC

30



Température ambiante
(avec une moyenne quotidienne ≤35 ° C)

ºC

-5 ~ + 40 (application spéciale Veuillez vous référer à
Correction de compensation de température)



Température de stockage

ºC

-25 ~ + 70

Installation

Type de connexion terminale



Barre de type / broche



Taille borne supérieure / inférieur pour le câble

MM2

25





Awg

18-3



Taille thermiale supérieure / inférieur pour la barre de bus

MM2

25





Awg

18-3



Couple de serrage

N * m

2





Dans les lbs

18



Montage



sur Din Rail en 60715 (35 mm) au moyen d'un appareil à clip rapide



Connexion



En haut et en bas


Caractéristiques du produit

 Courant et tension nominales: Courbe D MCBS convient à une large gamme de courants nominaux, tels que 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A, etc., ainsi que pour des plages de tension nominales telles que 110V, 220V, 400V, etc., et pour des fréquences de 50 / 60hz.


 Caractéristiques de retrait: la courbe D MCBS convient particulièrement aux charges inductives élevées et aux systèmes de distribution qui génèrent de grands courants de ralentissement, tels que des équipements électriques qui génèrent des courants pulsés, de petits moteurs, etc. Ils peuvent être utilisés dans une large gamme d'applications, telles que les systèmes de distribution d'énergie, les systèmes de distribution d'électricité et les systèmes d'alimentation électrique. Son courant de rupture instantanée est généralement de 10 à 40 fois le courant nominal, ce qui signifie qu'il peut rapidement couper les circuits et protéger l'équipement des dommages lors d'une augmentation soudaine du courant.


 Protection de court-circuit: les MCB de la courbe D ont une capacité de rupture à court-circuit élevée, comme la capacité de rupture de court-circuit nominale de 6KA pour certains produits, qui peut protéger de manière fiable les circuits des courants de court-circuit.


 Normes de sécurité et certifications: ces produits sont généralement conformes à un certain nombre de normes de sécurité internationales, telles que EN / IEC 60898, AS / NZS 60898.1, IEC60947-2, etc., et ont obtenu des certificats faisant autorité tels que CE, CB, CCC, TUV, etc., pour s'assurer que les produits sont sûrs et fiables.
