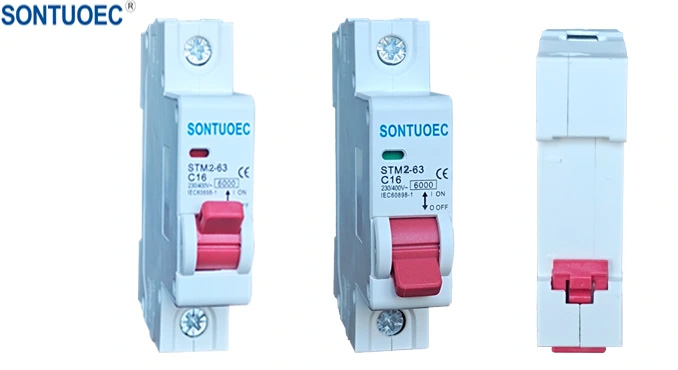

Din Rail Type MCB combine l'installation standardisée de rail DIN avec la fonction de protection de circuit du disjoncteur miniature. Il est principalement utilisé dans les systèmes électriques pour protéger les circuits et l'équipement en coupant rapidement le courant lorsqu'il existe une situation anormale telle que la surcharge ou le court-circuit. Dans le même temps, il rend le processus d'installation, de remplacement et de maintenance plus pratique et standardisé en raison de sa méthode de montage en rail DIN.

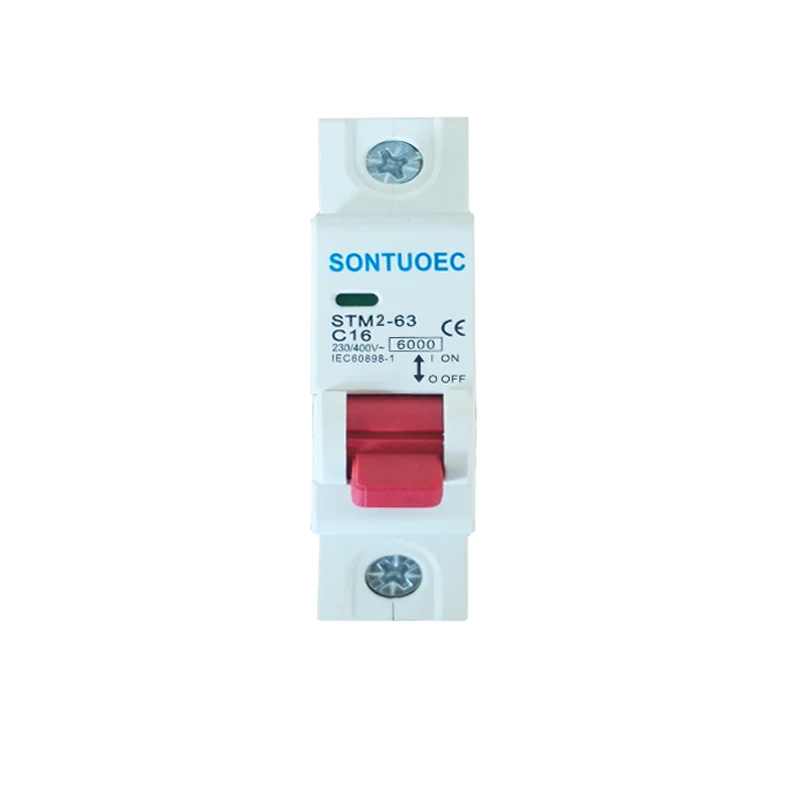

Modèle |
STM2-63 |
STANDARD | IEC60898-1 |

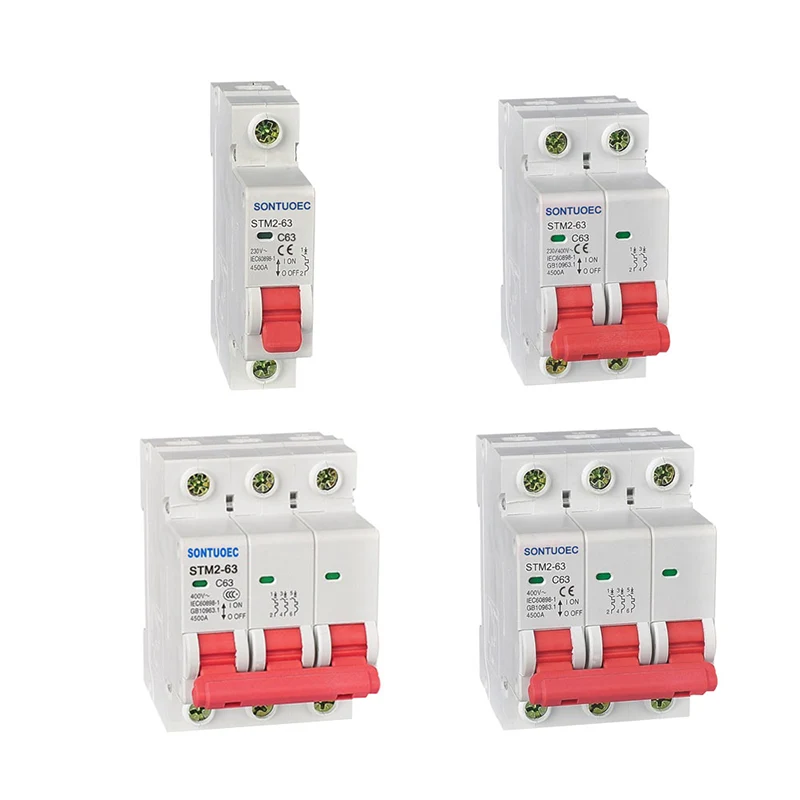

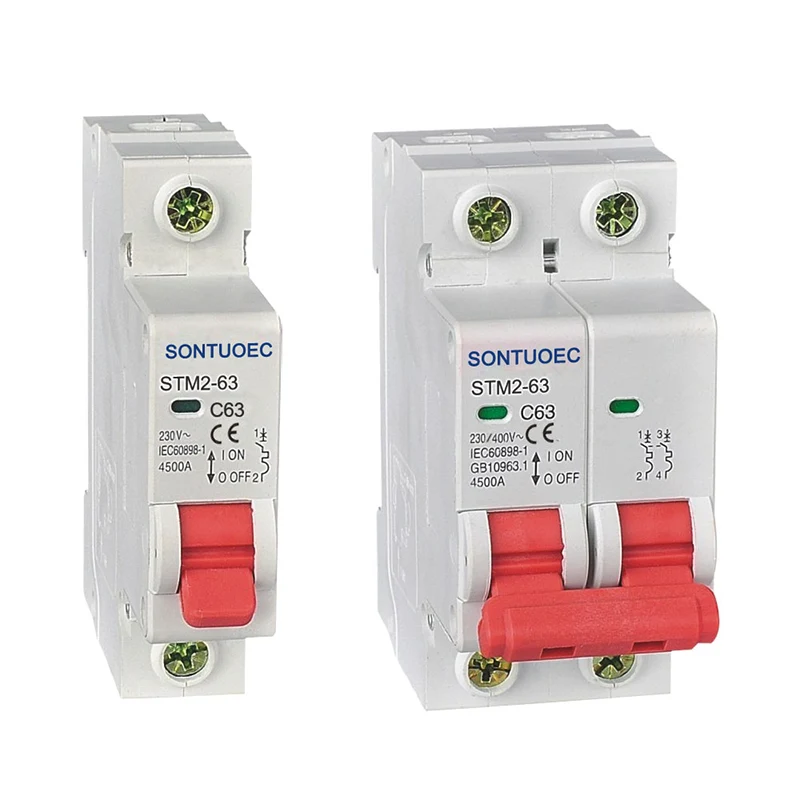

Pôle |
1p, 2p, 3p, 4p |
Courant nominal (in) |
1,2,4,610,16,20,25,32,40,50,63a |
Tension nominale (UN) |
AC230 (240) / 400 (415) V |
Capacité de rupture | 3KA, 4KA, 5KA, 6KA |
Fréquence nominale |
50 / 60Hz |
Courbe de trébuchement |
B, C, D |
Sormes magnétiques |
B courbe: entre 3 pouces et 5 pouces |
C courbe C: entre 5 pouces et 10n |
|
D courbe: entre 10 pouces et 14 pouces |
|
Endurance électro-mécanique |
Plus de 6000 cycles |
DIN Rail est un type standard de rail métallique largement utilisé pour les disjoncteurs de montage et l'équipement de contrôle industriel dans les racks d'équipement. Din signifie «Deutsche Institut für Normung» et est universellement interchangeable, permettant la compatibilité et l'interchangeabilité entre les composants de différents fabricants. Un type commun de rail DIN est le rail DIN TS35, qui convient aux produits et composants de contrôle industriel électrique, tels que les disjoncteurs, les contrôleurs de moteur, etc.
Installation standardisée: Din Rail Type MCB adopte la méthode de montage du rail DIN, qui rend le processus d'installation plus standardisé et pratique. Les utilisateurs n'ont qu'à insérer le disjoncteur dans la position correspondante sur le rail, et l'installation peut être terminée sans étapes de câblage et de fixation compliquées.

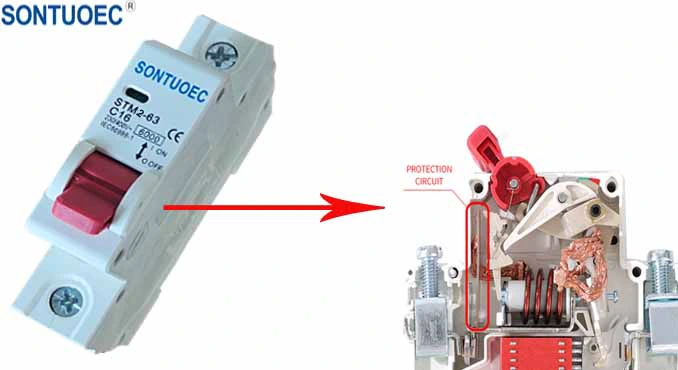

Protection du circuit: En tant que disjoncteur miniature, le type de rail DIN MCB est équipé d'une protection contre les surcharges et d'une protection de court-circuit. Lorsqu'il y a une surcharge ou un court-circuit dans le circuit, il peut rapidement couper le courant, empêchant le défaut de se développer et les dommages causés par l'équipement.
Flexibilité: le système de rail DIN offre une large gamme de positions de montage et d'options d'espace, permettant à Din Rail Type MCBS soit configuré de manière flexible à différents endroits du circuit selon les besoins.
Facilité d'entretien: grâce au montage standardisé, au processus de remplacement et de maintenance du type de rail DIN MCBS est également beaucoup plus simple et plus rapide. L'utilisateur supprime simplement le disjoncteur défectueux du rail et en insère un nouveau.
