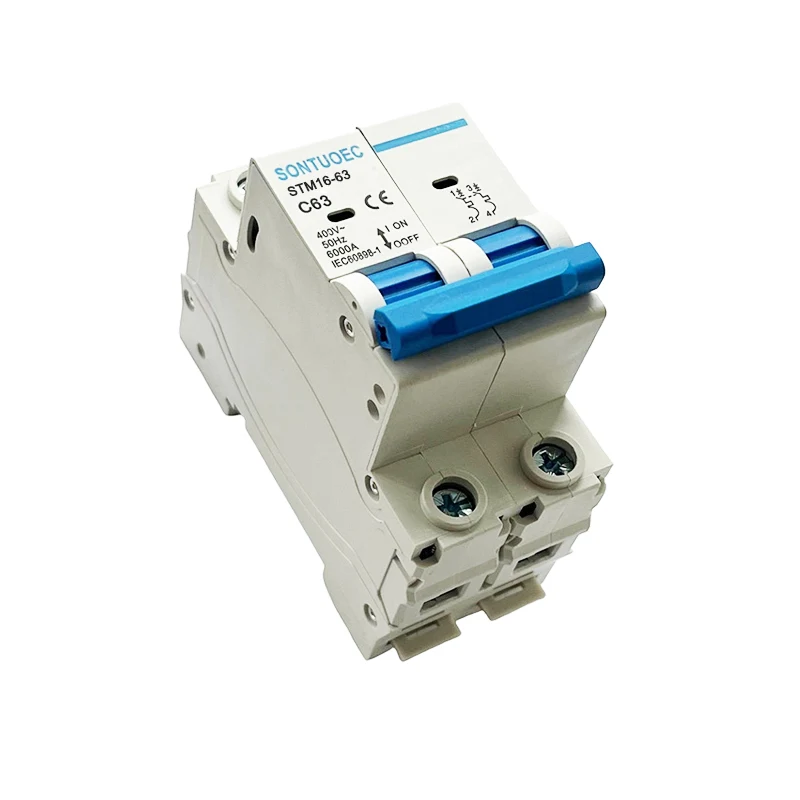

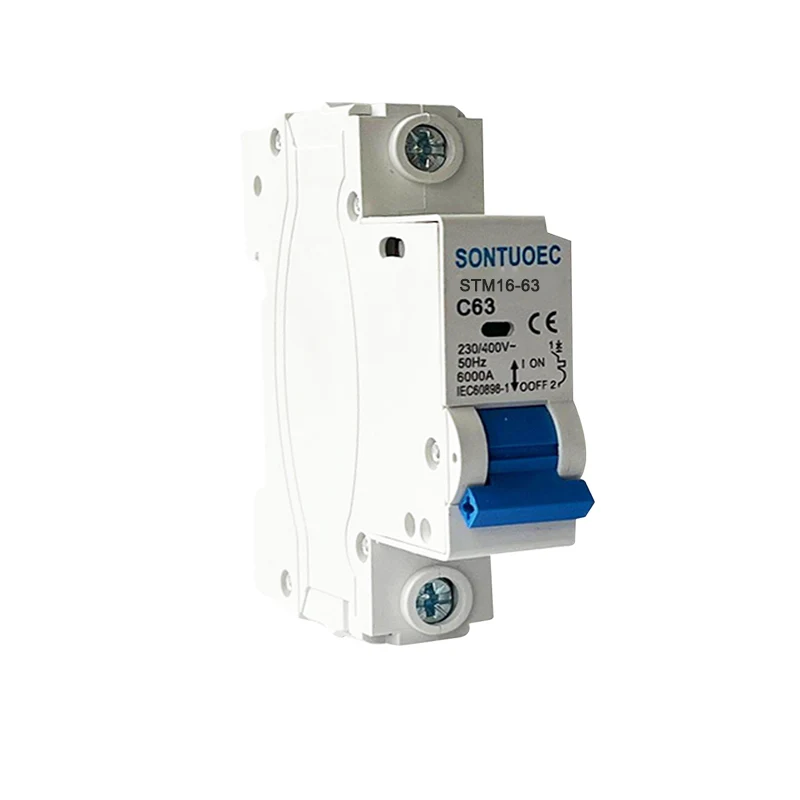

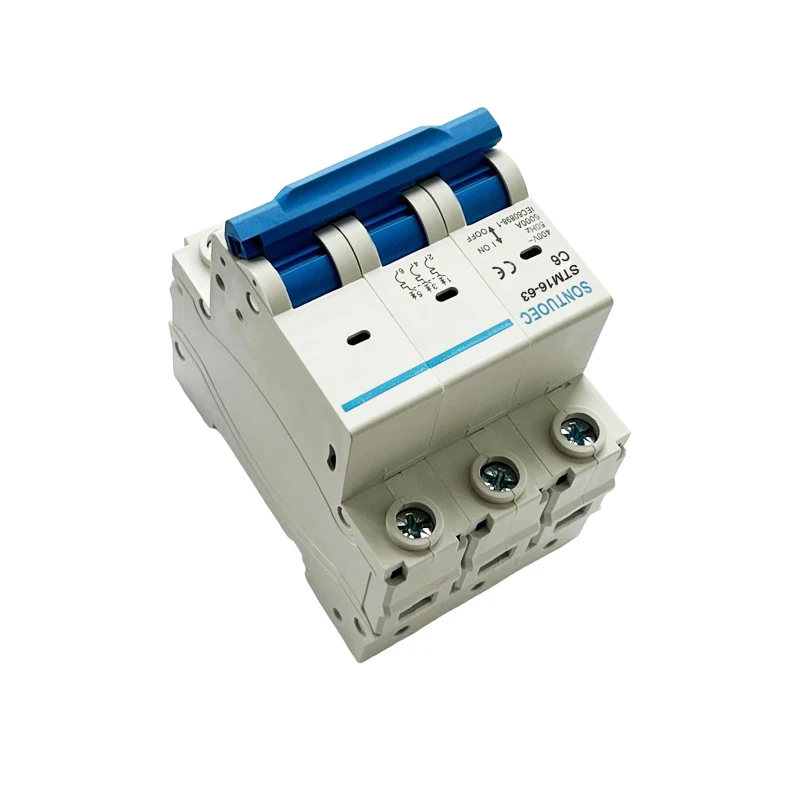

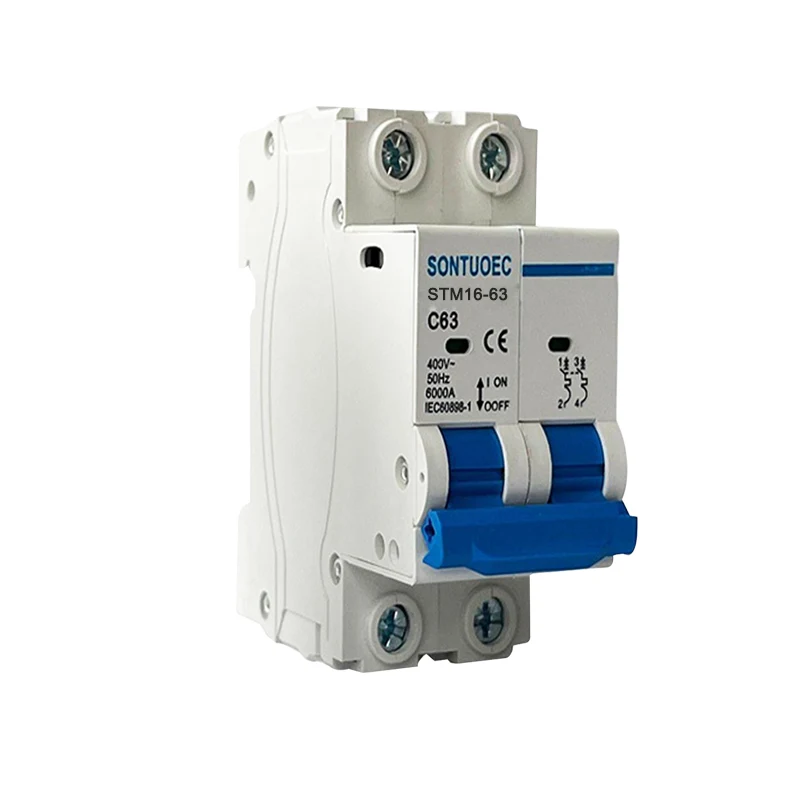

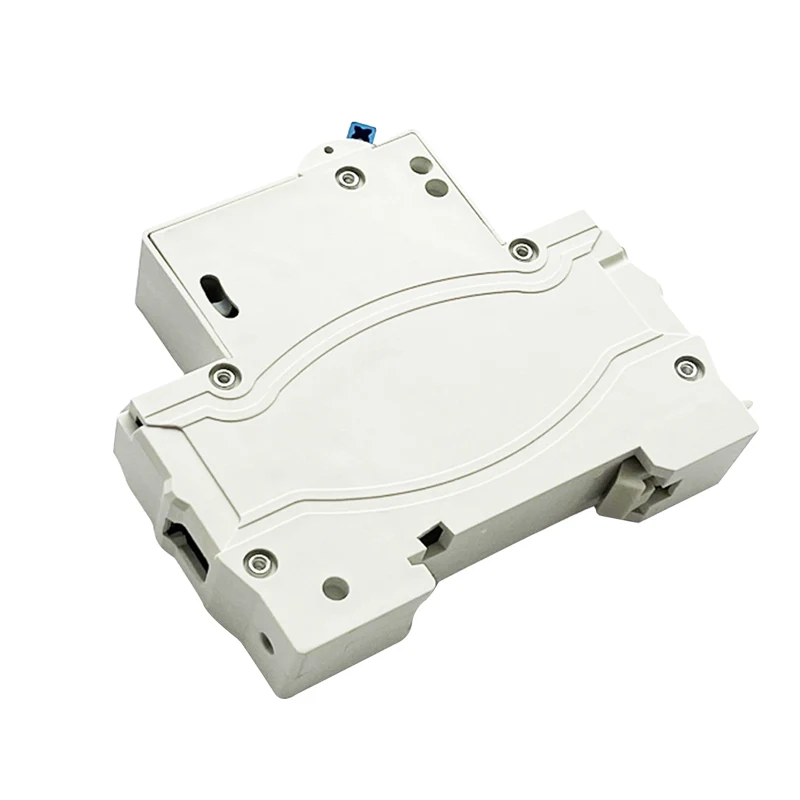

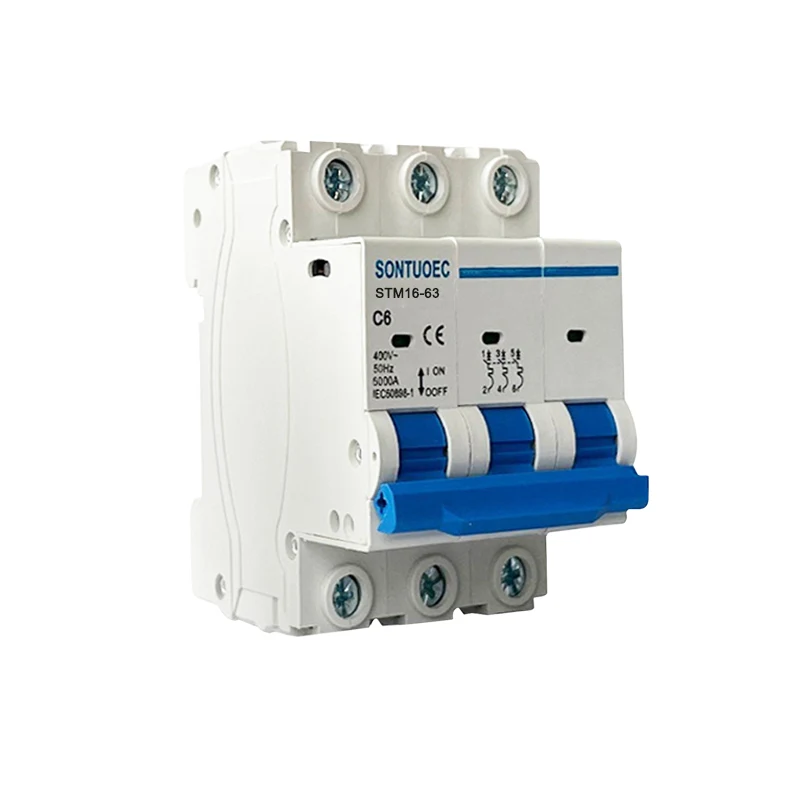

Courbe C MCB Miniature Circuit Breaker

Curve C MCB Miniature Circuit Breaker est un disjoncteur miniature est largement utilisé dans des endroits tels que les résidences, les bâtiments commerciaux et les installations industrielles, en particulier dans les circuits où les caractéristiques de libération de courbe C sont nécessaires pour protéger l'équipement électrique et la sécurité personnelle.

Modèle:STM16-63

envoyer une demande

Description du produit

Modèle	STM16-63
STANDARD	IEC60898-1
Pôle	1p, 2p, 3p, 4p
Capacité de rupture de court-circuit	3KA, 4,5KA, 6KA
Classé Courant (in)	1,2,4,610,16,20,25,32,40,50,63a
Classé Tension (un)	AC230 (240) / 400 (415) V
Classé Fréquence	50 / 60Hz
Courbe de trébuchement	B, C, D
Magnétique sorties	B courbe: entre 3 pouces et 5 pouces
	C courbe: entre 5 pouces et 10 pouces
	D courbe: Entre 10 pouces et 14 pouces
Électro-mécanique endurance	sur 6000 cycles

Caractéristiques et avantages

 Petite taille et léger: Curve C MCB Miniature Circuit Breaker a une conception compacte pour une installation facile et une économie d'espace.

 Fonctionnement fiable: grâce à la courbe de libération précise et au dispositif de libération électromagnétique fiable, il peut rapidement couper le circuit défectueux et empêcher les dommages de l'équipement électrique.

 Fonctions de protection multiples: En plus de la protection des courts-circuits, il a également des fonctions de protection contre la surcharge et de protection contre la tension, qui protégeant de manière approfondie la sécurité des circuits.

 Applicabilité forte: la courbe de libération de type C est applicable à la plupart des charges conventionnelles, telles que l'éclairage, les prises, etc., qui peuvent répondre aux besoins de différents circuits.

Principe de fonctionnement

Le principe de fonctionnement de la courbe C MCB est principalement basé sur la surveillance du courant et l'action du mécanisme de déconnexion. Lorsque le courant dans le circuit dépasse la valeur définie, le mécanisme de libération électromagnétique agira rapidement pour couper le circuit. Dans le même temps, la libération thermique se réchauffe également pendant la surcharge actuelle, pliant le bimétal et poussant le mécanisme de libération libre pour agir, coupant ainsi le circuit. La courbe de libération de type C signifie que dans des conditions de surcharge, le disjoncteur du circuit a une vitesse de libération plus lente pour répondre aux exigences de surcharge à court terme de certaines charges.

Précautions de sélection et d'installation

Correspondant à la note de courant au chargement: Lors de l'achat de courbe C MCBS, il est nécessaire de s'assurer que la cote de courant du disjoncteur du circuit correspond à la charge du circuit pour éviter une utilisation surchargée qui pourrait endommager l'équipement ou déclencher une déconnexion anormale.

Sélection des caractéristiques de fonctionnement: Courbe C Les courbes de décapage conviennent à la plupart des charges conventionnelles, mais la sélection exacte devra être déterminée par les exigences d'application du circuit.

Emplacement d'installation: Le MCB doit être installé dans une boîte de distribution ou de commutation pour assurer la sécurité et la fiabilité du circuit. Dans le même temps, il doit être installé dans un endroit où il est facile de fonctionner et de surveiller, afin que des mesures en temps opportun puissent être prises en cas de dysfonctionnement.

Inspection et entretien régulières: Afin d'assurer le bon fonctionnement de la courbe C MCB, il doit être inspecté et maintenu régulièrement. Cela comprend la vérification que les contacts du disjoncteur sont en bon état, que le mécanisme de déconnexion est flexible, etc.
