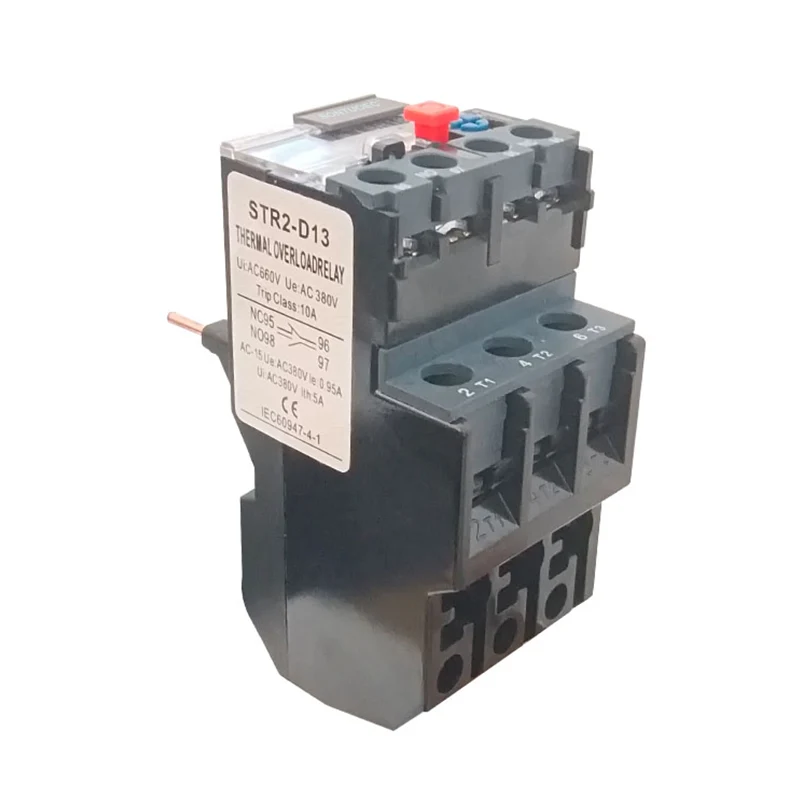

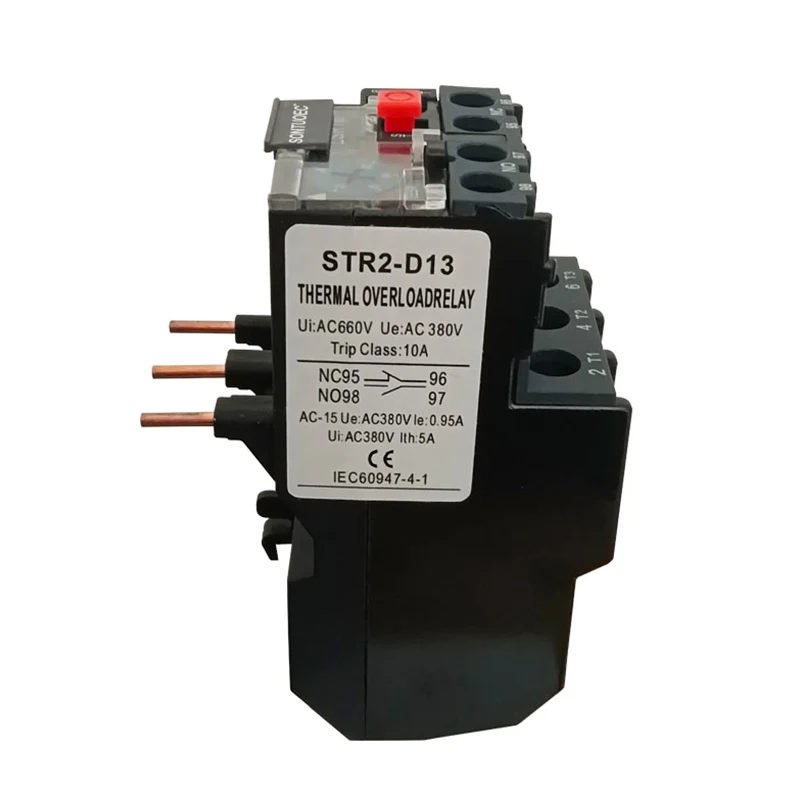

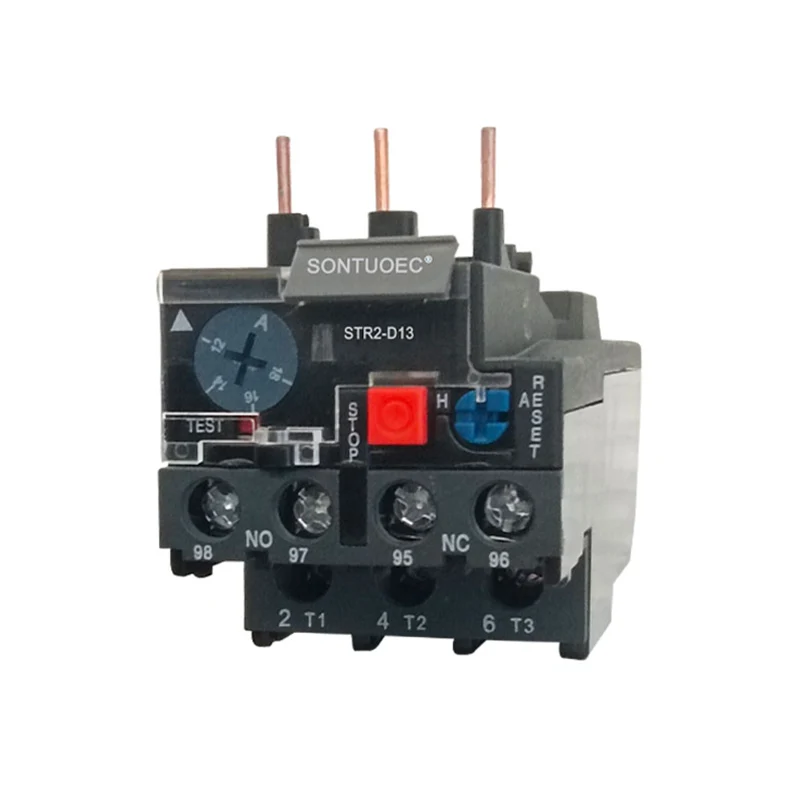

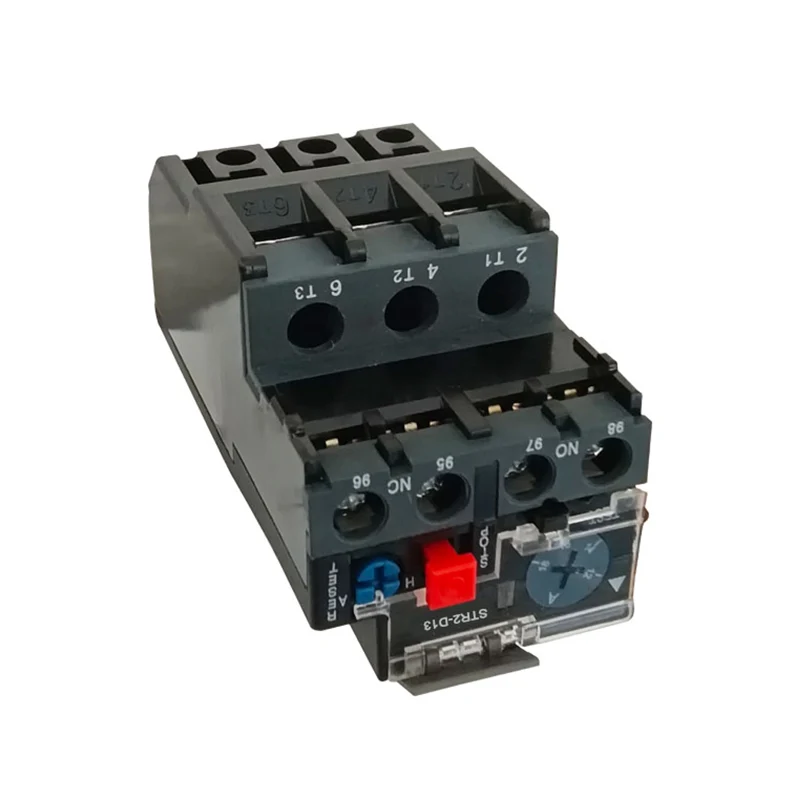

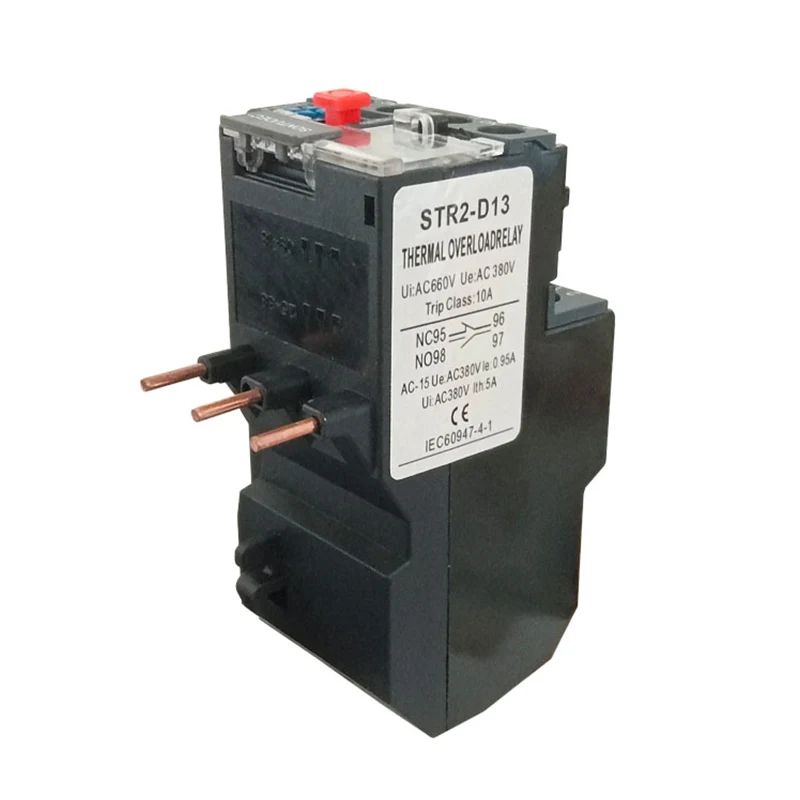

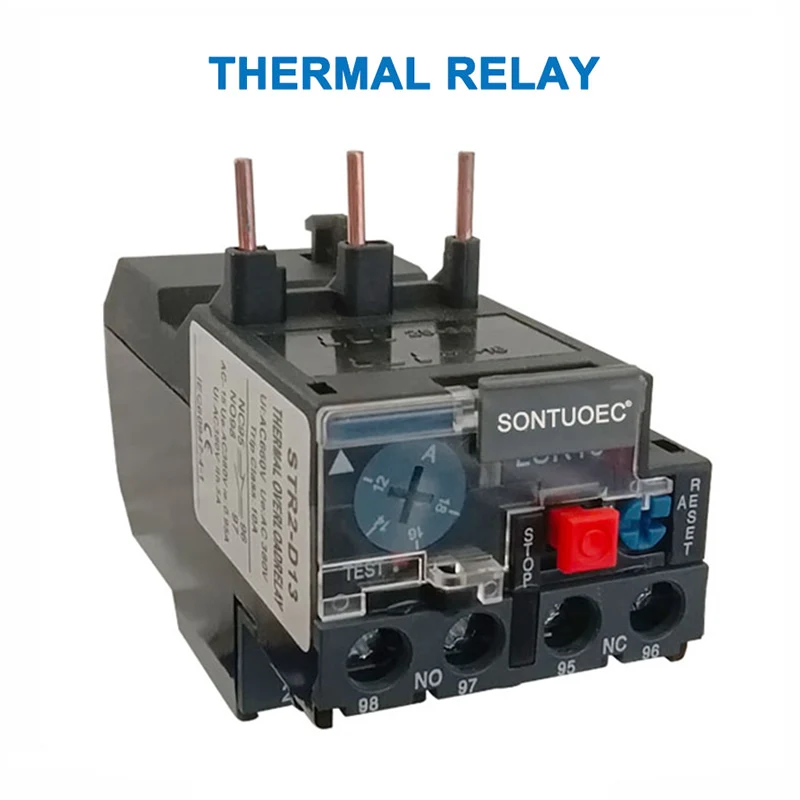

STR2-D13 Relais thermique

Caractéristiques:

Principaux paramètres techniques

Composition et structure

Le relais thermique STR2-D13 se compose principalement d'élément de chauffage, de bimétal, de contacts et d'un ensemble de mécanisme de transmission et de réglage. Parmi eux, l'élément chauffant est un morceau de fil de résistance avec une petite valeur de résistance, qui est connecté en série dans le circuit principal du moteur à protéger; La feuille bimétale est composée de deux types de feuilles de métal avec différents coefficients d'expansion thermique et pressés ensemble, et lorsque le courant électrique passe à travers l'élément chauffant, la feuille bimétale sera pliée en raison de la chaleur.

Paramètres techniques

Les principaux paramètres techniques du relais thermique STR2-D13 comprennent la tension nominale, le courant nominal, la fréquence de fréquence nominale et la plage de courant de rectification. Parmi eux, la tension nominale se réfère à la valeur de tension la plus élevée que le relais thermique STR2-D13 peut fonctionner normalement, généralement 220 V, 380V, 600V, etc.; Le courant nominal fait référence au courant via le relais thermique STR2-D13; La fréquence nominale est généralement conçue conformément aux 45-62 Hz; La plage du courant nominal décrit la relation entre le temps d'action du relais thermique STR2-D13 et le carré du courant inversement proportionnel à l'état d'un certain courant.

Caractéristiques de fonctionnement

Les caractéristiques de fonctionnement d'un relais thermique STR2-D13 dépendent principalement de son élément bimétal et chauffant interne. Lorsque le moteur est surchargé, le courant dans l'enroulement augmente et le courant à travers l'élément de relais thermique STR2-D13 augmente également, provoquant une plus grande plus large température et se plier à une température plus élevée, poussant ainsi la tige de connexion en action et déconnectant le circuit de commande. Une fois le relais thermique STR2-D13 actionné, le bimétal nécessite une période de refroidissement avant de pouvoir être réinitialisé.

Rôle et application

Les relais thermiques STR2-D13 sont principalement utilisés pour protéger les moteurs électriques contre les défauts tels que les surcharges, les ruptures de phase et les alimentations triphasées déséquilibrées. Dans les circuits moteurs, les relais thermiques STR2-D13 sont les plus efficaces lorsqu'ils sont utilisés conjointement avec des disjoncteurs avec une protection de court-circuit. De plus, les relais thermiques STR2-D13 peuvent également être utilisés pour la protection contre la surcharge d'autres équipements électriques ou circuits électriques.

Précautions pour la sélection et l'utilisation

Lors de la sélection des relais thermiques STR2-D13, une considération complète doit être effectuée en fonction du courant nominal du moteur, de l'environnement de travail, du courant de démarrage, de la nature de la charge et d'autres facteurs. Le relais thermique STR2-D13 doit être installé dans un environnement de gaz sèche, ventilé et non corrosif, et s'assurer que son câble est correct et ferme.

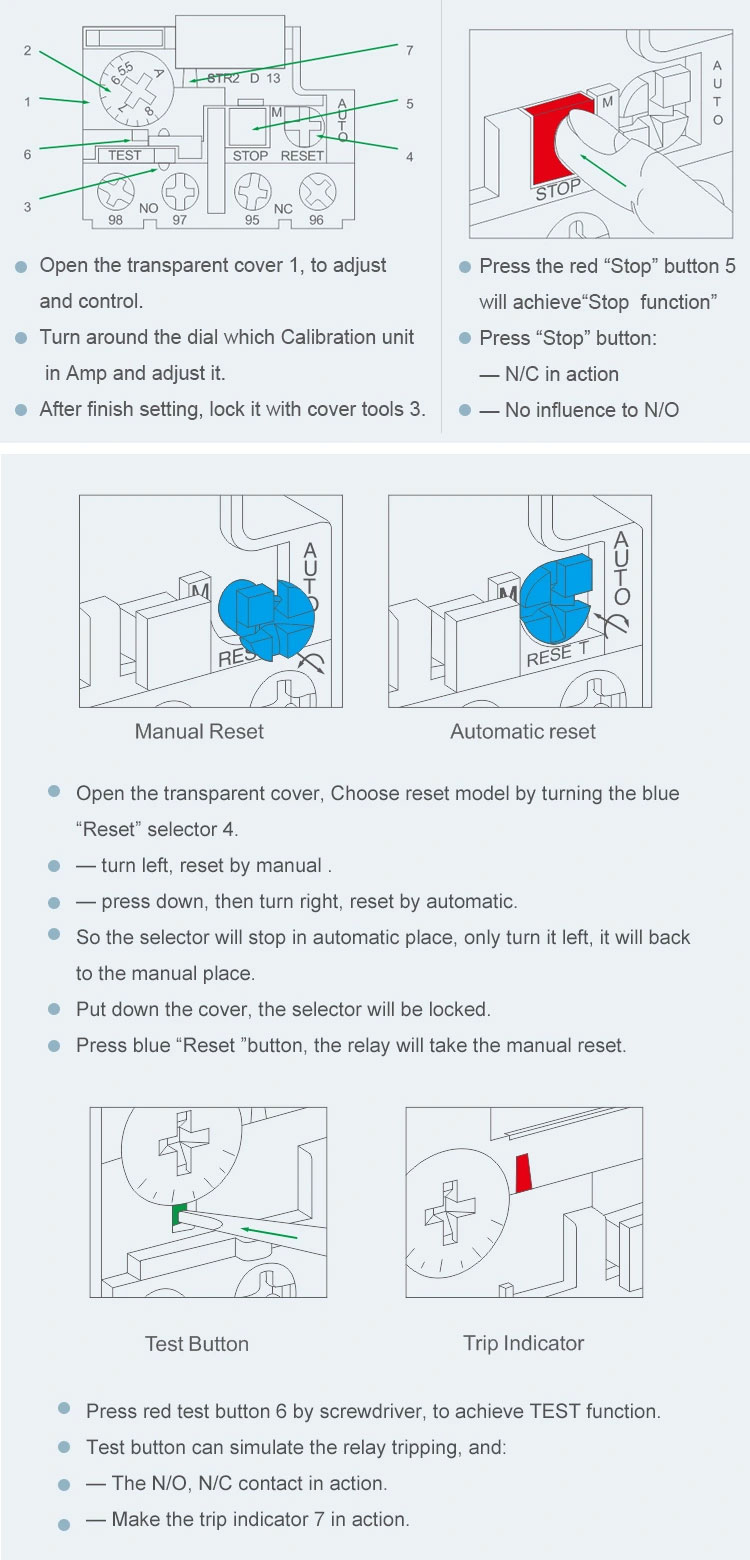

Au cours de l'utilisation, l'état de travail du relais thermique STR2-D13 doit être vérifié régulièrement pour garantir son fonctionnement et sa sécurité normaux. Si la surcharge du moteur est défectueuse, afin d'éviter de recommencer facilement le moteur, le relais thermique STR2-D13 doit être réinitialisé manuellement.
