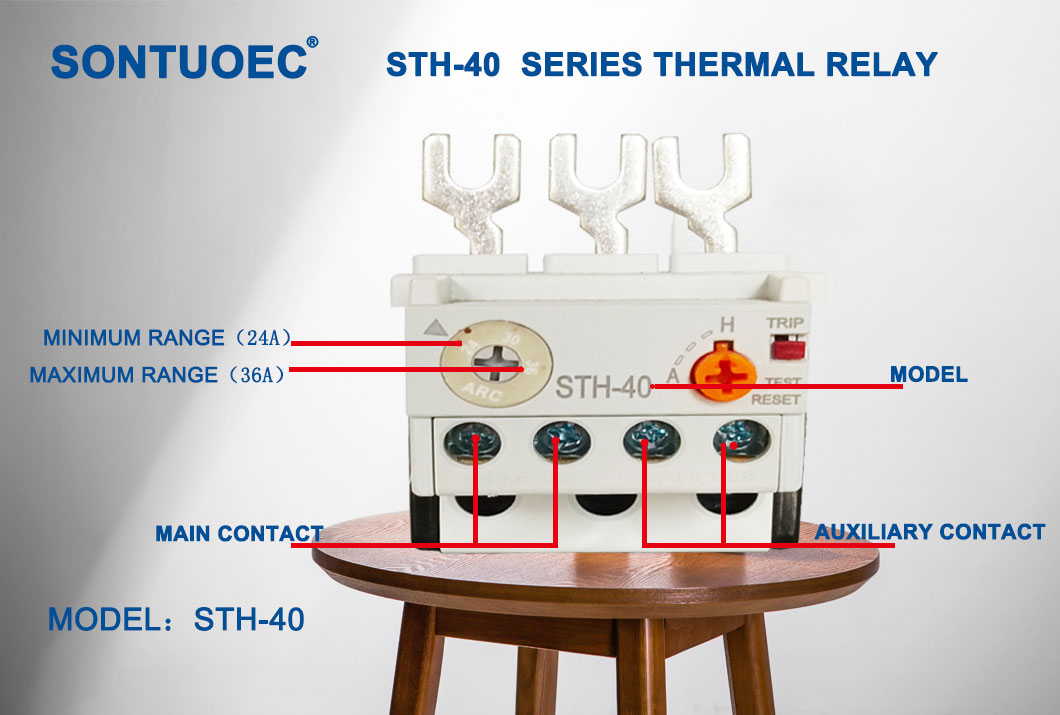

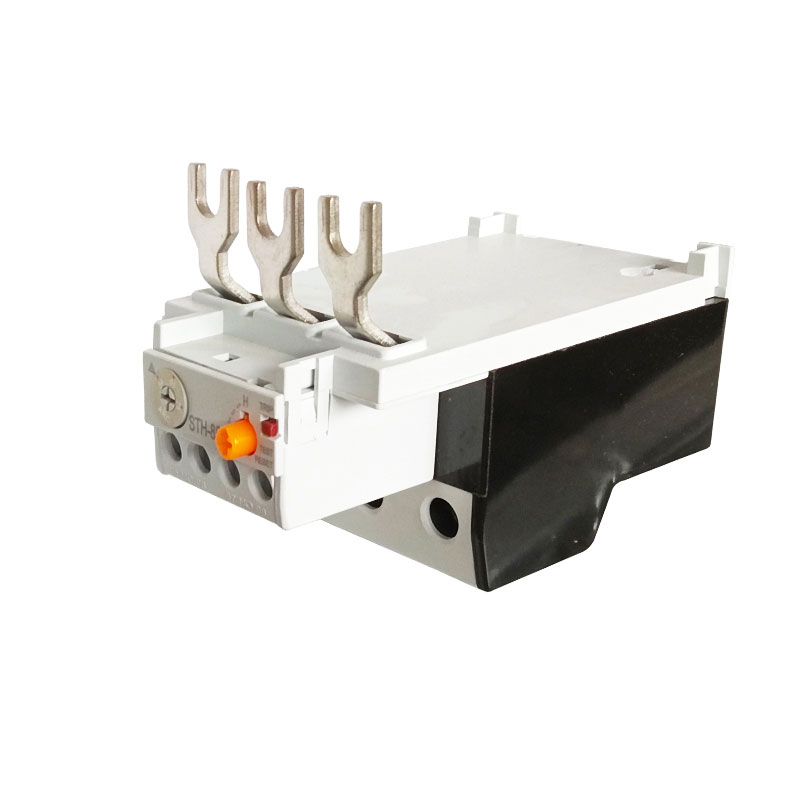

Relais de surcharge thermique de la série STH-40

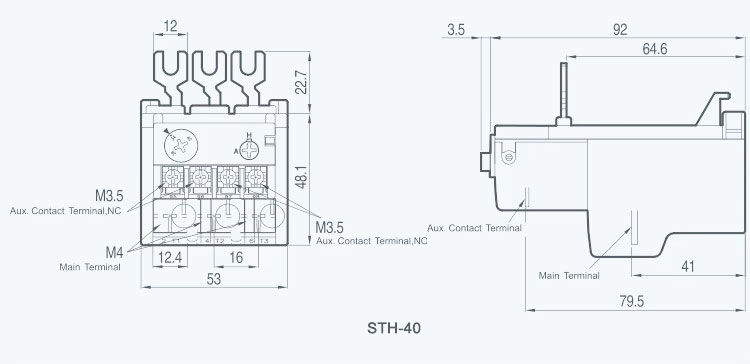

Paramètre technique principal:

Fonctions principales

Protection du moteur: La fonction principale du relais de surcharge thermique est d'empêcher que le moteur soit endommagé en raison de la surcharge. Lorsque le moteur est surchargé, le relais de surcharge thermique coupera l'alimentation à temps pour empêcher le moteur de brûler en raison de la surchauffe.

Protection des lignes électriques: En plus de protéger le moteur, le relais de surcharge thermique peut également protéger les lignes électriques. Lorsque le moteur est surchargé, son courant augmentera, ce qui peut entraîner une surchauffe et une fusion des lignes électriques. En détectant le changement de courant, le relais de surcharge thermique détermine si la ligne électrique est surchargée et coupe l'alimentation si nécessaire.

Améliorer la sécurité du système électrique: le relais de surcharge thermique peut effectivement empêcher les dommages du moteur et de la ligne électrique, réduisant ainsi le taux de défaillance du système électrique et améliorant la sécurité du système électrique.

Principe de fonctionnement

Le principe de fonctionnement du relais de surcharge thermique est principalement basé sur l'effet thermique actuel et les propriétés de détection de température du bimétal. Lorsqu'une surcharge se produit dans un moteur, le courant augmente, provoquant plus de chaleur dans l'élément chauffant du relais de surcharge thermique. Cette chaleur est transférée au bimétal, qui se plie lorsqu'elle est chauffée car elle est faite de deux alliages avec de grandes différences dans les coefficients d'expansion linéaire. Lorsque le bimétal se plie dans une certaine mesure, il déclenchera la bobine électromagnétique à souscrire, ce qui entraînera à son tour les contacts pour agir et couper l'alimentation du moteur.

Champ d'application

 Le relais de surcharge thermique est généralement utilisé dans les circuits avec AC 50Hz, une tension d'isolation nominale de 660 V et un courant de 0,1 ~ 630A, et est principalement utilisé pour la protection contre la surcharge et la rupture de phase des moteurs AC triphasés. Il peut également être utilisé pour former un démarreur avec un contacteur AC adapté pour fournir une protection complète pour le moteur.

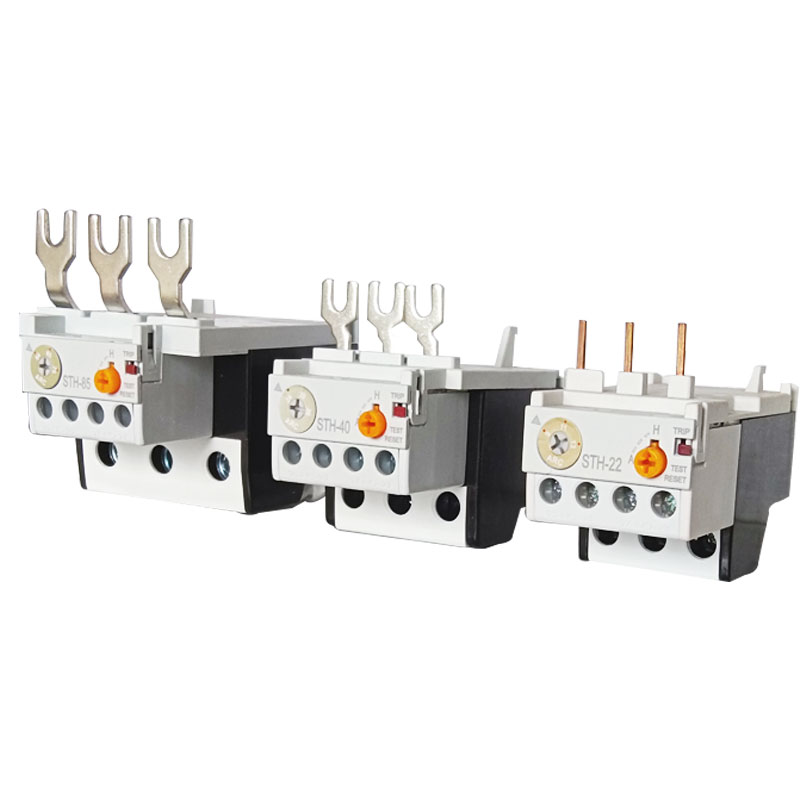

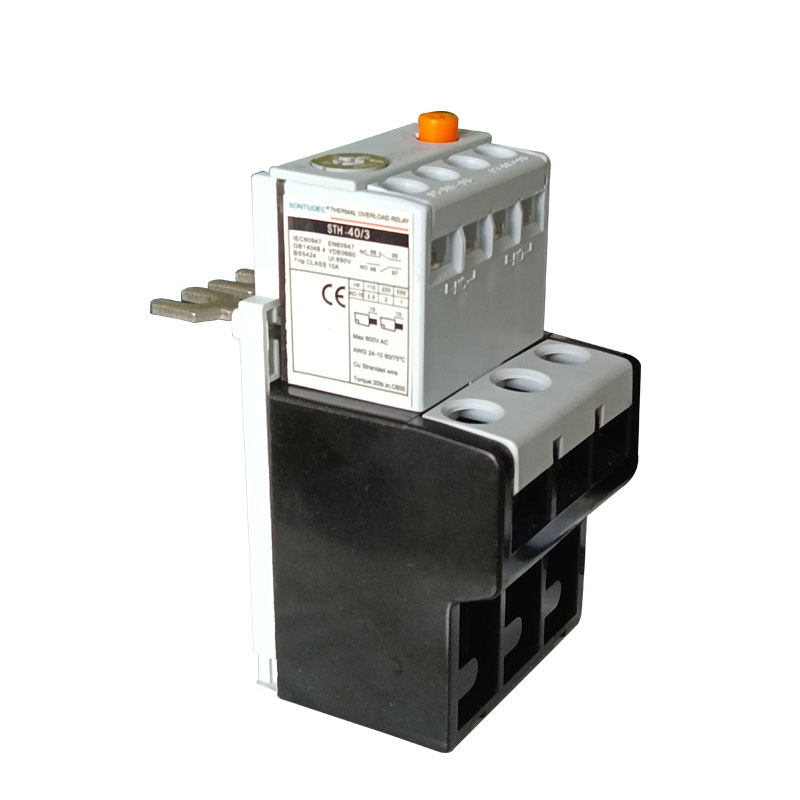

Caractéristiques du produit

Structure simple: ce relais de surcharge thermique adopte généralement une conception structurelle relativement simple, ce qui facilite l'installation et l'utilisation.

Plein de trait: En plus de la fonction de protection de base de surcharge, il a également les fonctions de protection contre la rupture de phase et de compensation de température.

Faible coût: Par rapport aux autres dispositifs de protection des moteurs, le prix du relais de surcharge thermique est relativement faible, ce qui réduit le coût d'achat des utilisateurs.

Performances de fonctionnement stable: parce qu'il adopte le bimétal comme élément sensible, ses performances de fonctionnement sont stables et fiables.
