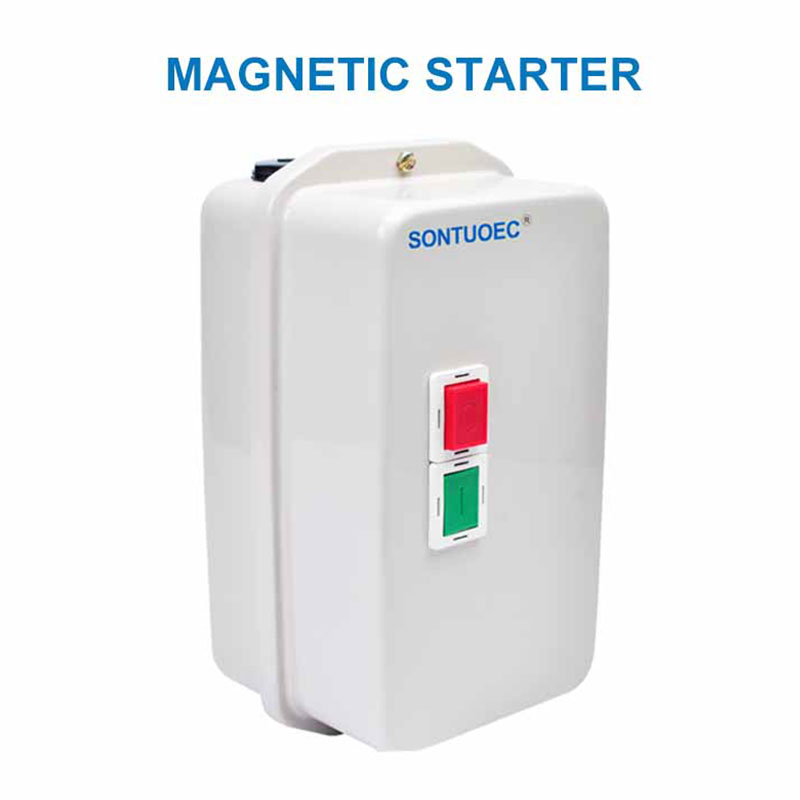

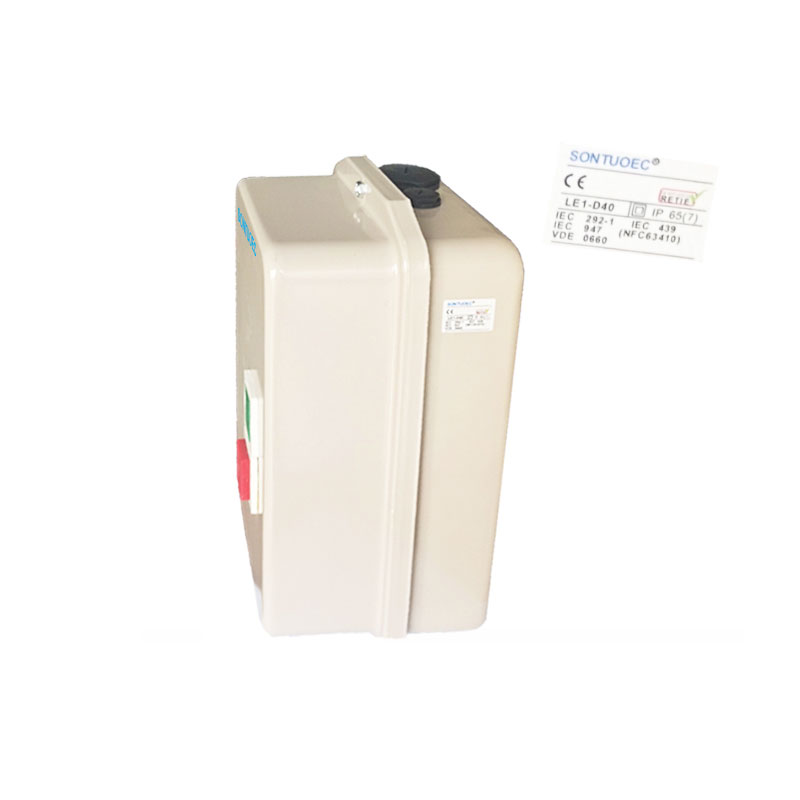

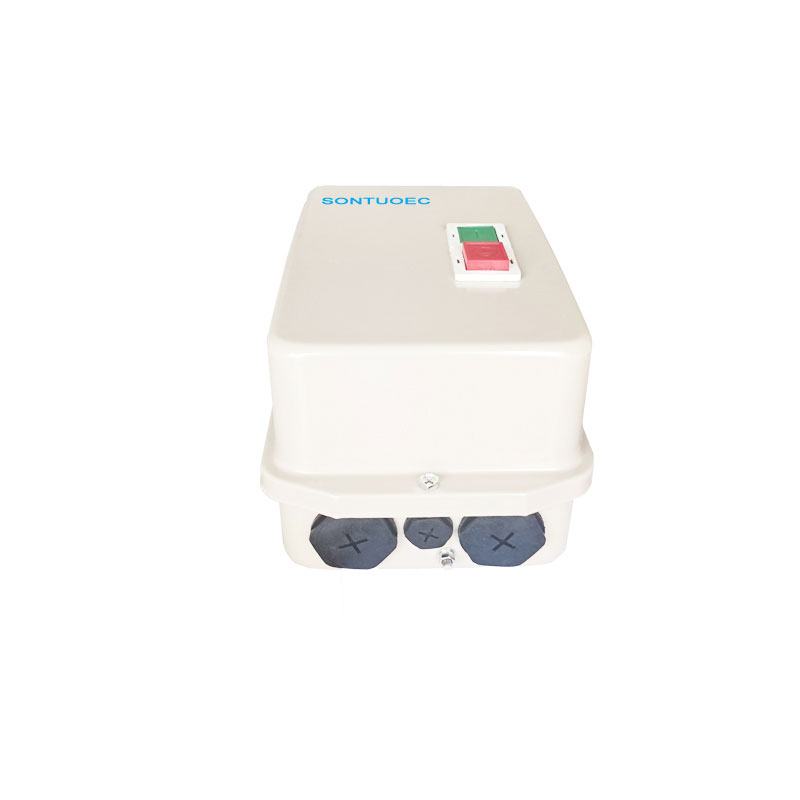

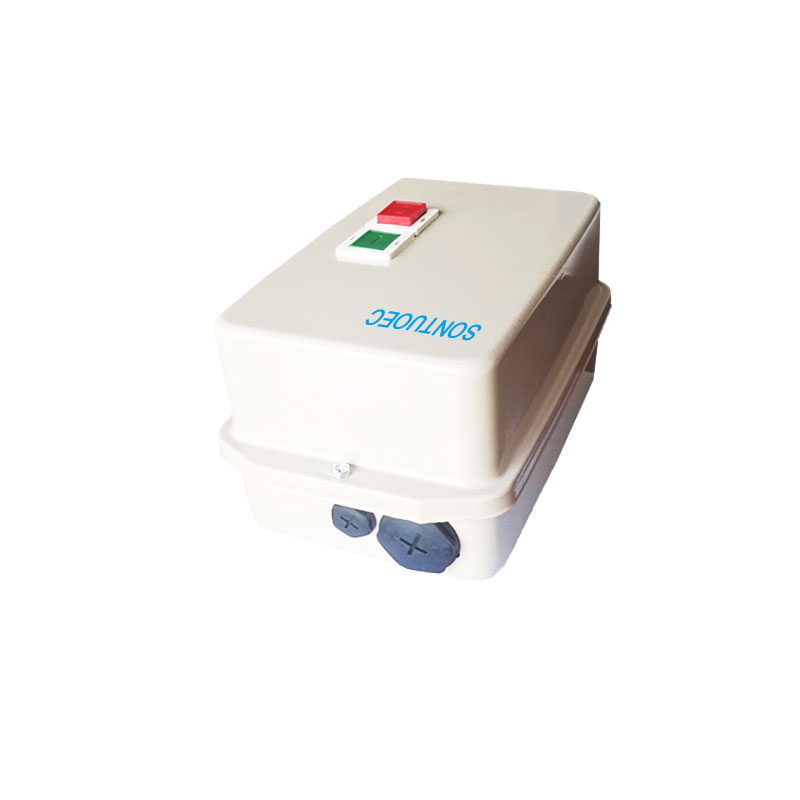

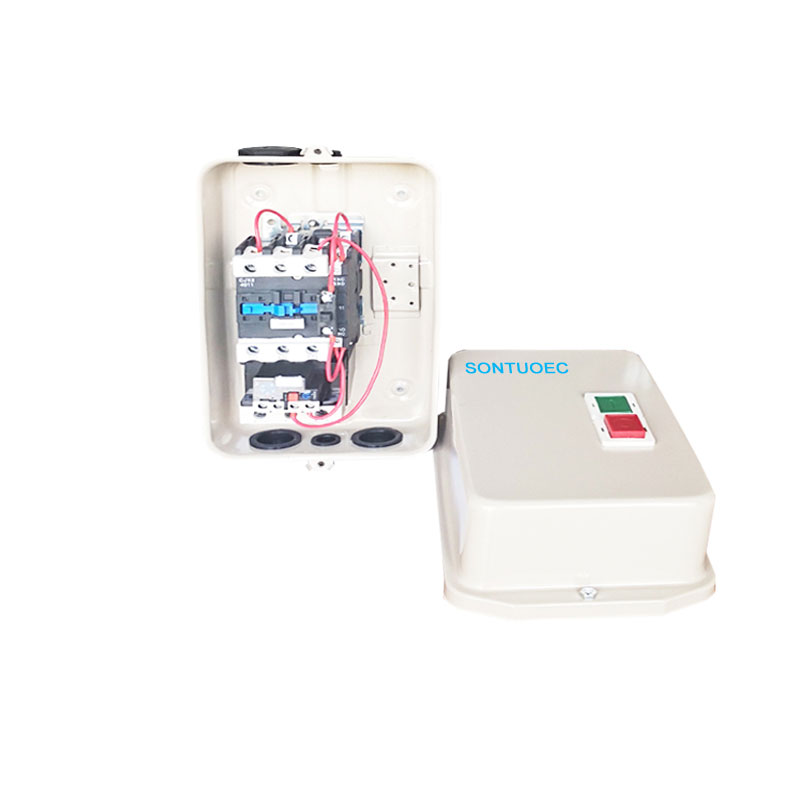

Démarreur magnétique de la série SLE1-D

Le démarreur magnétique de la série SLe1-D est un dispositif de commande électrique qui fait fonctionner le démarrage et l'arrêt d'un moteur électrique par force électromagnétique. Il contient généralement une bobine électromagnétique qui, lorsqu'elle est sous tension, produit un champ magnétique qui attire le mouvement d'un noyau de fer, ce qui entraîne la fermeture ou la rupture des contacts pour obtenir le contrôle du moteur.

Modèle:SLE1-D

envoyer une demande

Description du produit

Caractéristiques

N ° de mode produit et spécifiquement	SLe1-09 et 12	Double dans le TOLP429 (3) ou, F659 (4) protégé, protégé
Enceinte	SLe1-18 et 25	Double en Tolp427 (3) ou, F5577 (4) protégé, protégé
	SLe1-32 et 95	Matal, LP65 à 559
Contrôle (2 boutons-poussoirs moufit sur couverture de l'enceinte)	SLe1-32 et 95	1 Bouton de démarrage vert «1», 1Rred Stop / Teset Buttion «O»
Relations	SLe1-32 et 95	Connexions de recyclage de puissance et de contrôle de l'électricol

Principaux paramètres techniques:

Taper		SLE1-9	SLE1-12	SLe1-18	SLe1-25	SLE1-32	SLE1-40	SLE1-50	SLE1-65	SLE1-80	SLE1-95
KW / HP (AC-3) RETUT POWER (AC-3) IEC60947-4	220V	2.2 / 3	3/4	4 / 5.5	5.5 / 7.5	7.5 / 10	11/5	15/20	18,5/25	22/35	25/35
KW / HP (AC-3) RETUT POWER (AC-3) IEC60947-4	380v	4 / 5.5	5.5 / 7.5	7.5 / 10	11/15	15/20	18,5/25	22/30	30/40	37/50	45/60
Courant remis (AC-3) GB14048.4	220V	9	12	15	21	26	36	52	63	75	86
Courant remis (AC-3) GB14048.4	380v	9	12	16	21	25	37	43	59	72	85
Courant de chauffage retiré (a)			25	32	40	50	60	80		125
Vollage insumét réélévé (V) 660
Contact auxiliaire AC-15	Contact	standard	1no				1NO + 1NC
	Courant remis (a)	220V	1.6
	Courant remis (a)	380v	0.95
Relais thermiques Suiseabie		LR2D-1305/1314 (0,63 ~ 1,0 / 7 ~ 10)	LR2D-1316 (9 ~ 13)	LR2D-1321 (12 ~ 18)	LR2D-1322 (17 ~ 25)	LR2D-1353 (23 ~ 32)	LR2D-3355 (30 ~ 40)	LR2D-3359 (48 ~ 65)	LR2D-3361 (55 ~ 70)	LR2D-3363 (63 ~ 80)	LR2D-3365 (80 ~ 93)
Notation des enceintes		LP65

Principe de fonctionnement

Le principe de travail du démarreur magnétique de la série SLe1-D est basé sur l'interaction de l'induction électromagnétique et de la force électromagnétique. Lorsque l'alimentation de contrôle est sous tension, la bobine électromagnétique génère un champ magnétique, qui attire le noyau de fer pour se déplacer et ferme les contacts, et le moteur est alimenté en puissance et commence à fonctionner. Lorsque l'alimentation de commande est désactivée, le champ magnétique disparaît, le noyau de fer se réinitialise sous l'action du ressort, les contacts sont cassés et le moteur cesse de fonctionner.

Types et fonctionnalités

Il existe différents types de démarreurs magnétiques SLe1-D, tels que les entrées magnétiques SLe1-D Direct On-Line (DOL), les entrées Star-Delta (Star-Delta), les démarreurs de l'autotransformateur, etc. Différents types de démarreurs magnétiques SLE1-D ont des caractéristiques différentes et une portée d'application.

1.Direct en ligne (DOL) SLe1-D Starter magnétique:

Structure simple, faible coût.

Convient pour démarrer et arrêter le contrôle des petits moteurs de puissance.

2.Star-Delta (Star-Delta) Starter:

En modifiant le câblage du moteur, il réalise le but de réduire la tension et le courant pendant le démarrage.

Convient pour le contrôle de démarrage du moteur de puissance moyenne.

3. Starter Autotransformateur:

Utilise un autotransformateur pour réduire la tension et le courant lors du démarrage d'un moteur.

Applicable au contrôle de démarrage des moteurs à haute puissance.

SLE1-D Series Magnetic Starter

Scénarios d'application

Les démarreurs magnétiques SLE1-D sont largement utilisés dans diverses applications industrielles et commerciales telles que la fabrication, la construction, l'agriculture et le transport. Ils sont utilisés pour contrôler divers types de moteurs tels que les moteurs asynchrones triphasés, les moteurs CC, etc. pour la production automatisée et la télécommande de l'équipement.
