Démarreur magnétique (DOL)

Démarreur magnétique (DOL) Le moteur, c'est-à-dire un interrupteur magnétique est utilisé pour contrôler le démarrage et l'arrêt du moteur (ou des moteurs). Les commutateurs magnétiques jouent ici un rôle clé en contrôlant la marche du circuit en fonction des changements dans le champ magnétique externe, réalisant ainsi le contrôle du moteur.

envoyer une demande

Description du produit

Caractéristiques

N ° de mode produit et spécifiquement	SLe1-09 et 12	Double dans le TOLP429 (3) ou, F659 (4) protégé, protégé
Enceinte	SLe1-18 et 25	Double en TOLP427 (3) ou, F5577 (4) protégé, protégé
	SLe1-32 et 95	Matal, LP65 à 559
Contrôle (2 boutons-poussoirs moufit sur couverture de l'enceinte)	SLe1-32 et 95	1 Bouton de démarrage vert «1», 1Rred Stop / Teset Buttion «O»
Relations	SLe1-32 et 95	Connexions de recyclage de puissance et de contrôle de l'électricol

Principaux paramètres techniques:

Taper		SLE1-9	SLE1-12	SLe1-18	SLe1-25	SLE1-32	SLE1-40	SLE1-50	SLE1-65	SLE1-80	SLE1-95
KW / HP (AC-3) Risé puissance (AC-3) IEC60947-4	220V	2.2 / 3	3/4	4 / 5.5	5.5 / 7.5	7.5 / 10	11/5	15/20	18,5/25	22/35	25/35
KW / HP (AC-3) Risé puissance (AC-3) IEC60947-4	380v	4 / 5.5	5.5 / 7.5	7.5 / 10	11/15	15/20	18,5/25	22/30	30/40	37/50	45/60
Courant remis (AC-3) GB14048.4	220V	9	12	15	21	26	36	52	63	75	86
Courant remis (AC-3) GB14048.4	380v	9	12	16	21	25	37	43	59	72	85
Courant de chauffage retiré (a)			25	32	40	50	60	80		125
Vollage insumét réélévé (V) 660
Contact auxiliaire AC-15	Contact	standard	1no				1NO + 1NC
	Courant remis (a)	220V	1.6
	Courant remis (a)	380v	0.95
Relais thermiques Suiseabie		LR2D-1305/1314 (0,63 ~ 1,0 / 7 ~ 10)	LR2D-1316 (9 ~ 13)	LR2D-1321 (12 ~ 18)	LR2D-1322 (17 ~ 25)	LR2D-1353 (23 ~ 32)	LR2D-3355 (30 ~ 40)	LR2D-3359 (48 ~ 65)	LR2D-3361 (55 ~ 70)	LR2D-3363 (63 ~ 80)	LR2D-3365 (80 ~ 93)
Notation des enceintes		LP65

Principe de fonctionnement

Le principe de fonctionnement d'un moteur de démarrage de commutateur magnétique est principalement basé sur l'influence d'un champ magnétique et le principe de travail d'un moteur à courant continu. Lorsqu'un champ magnétique externe s'approche d'un interrupteur magnétique, il déclenche un élément de détection magnétique (par exemple, un anche) à l'intérieur de l'interrupteur, ce qui la fermait ou la cassera, contrôlant ainsi l'ouverture et la fermeture du circuit. Une fois le circuit fermé, le courant circule à travers le moteur, ce qui le fait commencer à tourner. Les moteurs DC, en revanche, travaillent sur le principe qu'un conducteur énergique se déplace dans un champ magnétique par l'action d'une force électromagnétique.

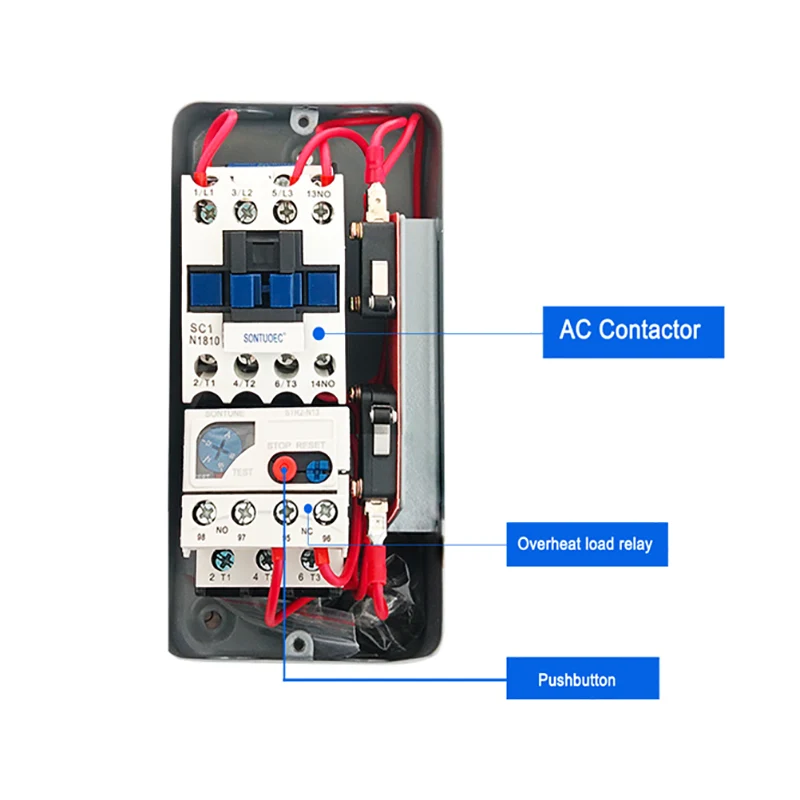

Composants principaux

Interrupteur magnétique: se compose généralement d'un élément de détection magnétique et d'un dispositif de déclenchement, utilisé pour détecter les champs magnétiques externes et contrôler le circuit ON / OFF d'un circuit.

Moteur électrique: un dispositif qui convertit l'énergie électrique en énergie mécanique et entraîne divers appareils par rotation.

Circuit de commande: utilisé pour recevoir des signaux externes et contrôler l'état de travail de l'interrupteur magnétique et du moteur en fonction des signaux.
