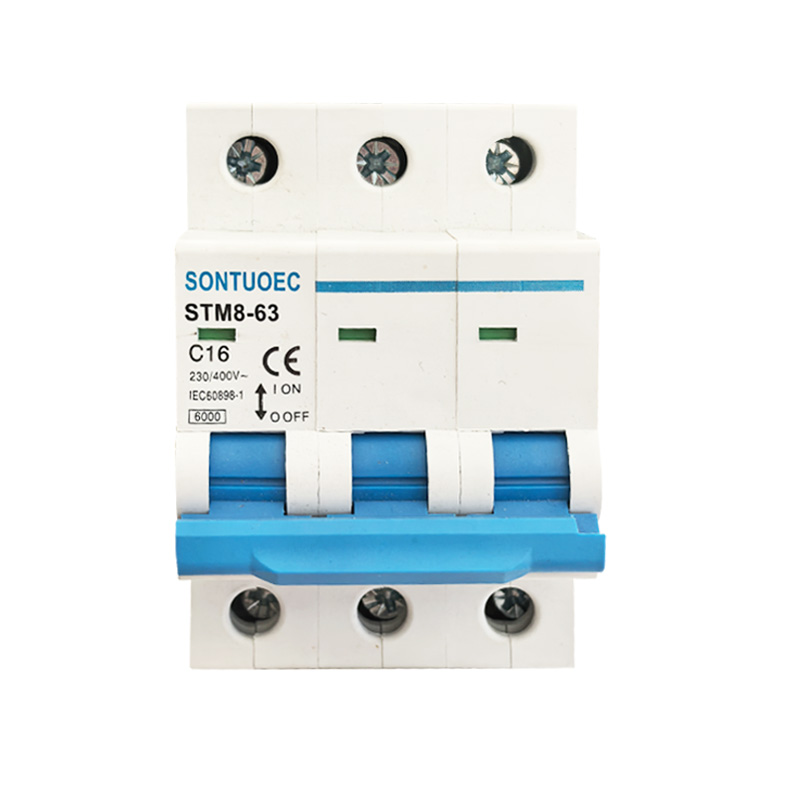

STM8-63 Disjacteur de circuit miniature 6ka 1p 2p 3p 4p 16a 230 / 400v

Sontuoec est l'un des fournisseurs / fabricants chinois spécialisés dans la production de divers petits appareils électriques STM8-63 Breakder miniature 6KA 1P 2P 3P 4P 16A 230 / 400V a les caractéristiques de la structure avancée, des performances fiables, une capacité de rupture élevée, une apparence élégante et sa coquille et ses pièces sont composées de matériau avec une résistance à l'impact, une caractéristique de rétrochaute-ratard. Il convient au système d'alimentation de AC 50 / 60Hz, de tension nominale de 230/400 V et de courant nominal jusqu'à 63A. Il est principalement appliqué à l'immeuble de bureaux, à la résidence, à l'éclairage, à la distribution d'énergie et à la surcharge et à la protection de l'équipement à court-circuit. Normalement, il peut également être utilisé comme transfert non fréquent du système d'alimentation. Il est conforme aux normes IEC60898-1.

Modèle:STM8-63

envoyer une demande

Description du produit

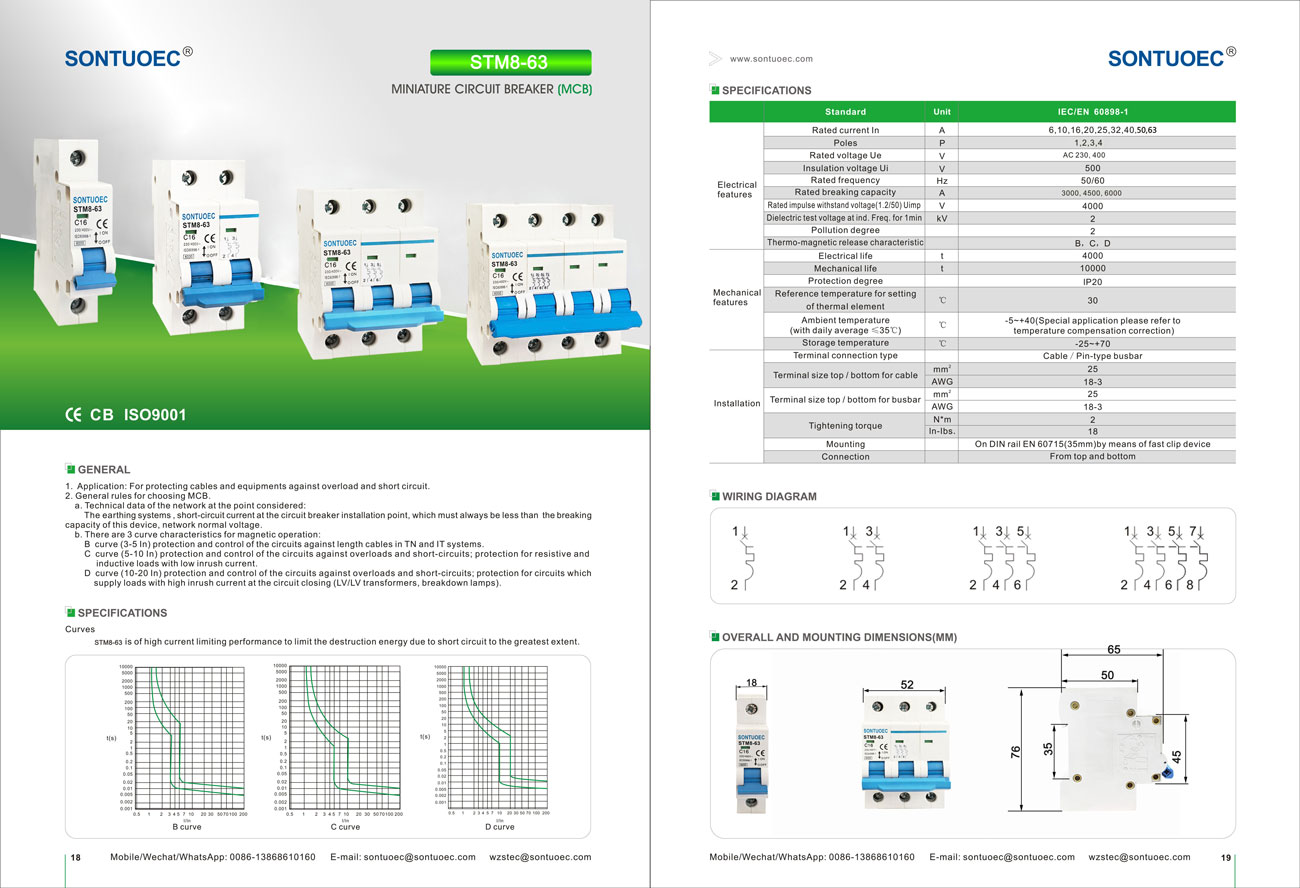

Caractéristiques:

	Standard		IEC / EN 60898-1
Caractéristiques électriques	Classé actuel dans	A	1,2,4,6,10,16,20,25,32,40,50,63
	Poteaux	P	1,2,3,4
	Tension nominale ue	V	CA 230, 400
	Tension d'isolation UI	V	500
	Fréquence nominale	HZ	50/60
	Capacité de rupture nominale	A	3000, 4500, 6000
	Tension avec tension avec impulsion (1,2 / 50)	V	4000
	Tension de test diélectrique à Ind.Freq.pour 1 min	Kv	2
	Degré de pollution		2
	Caractéristique de libération thermo-magnétique		B, C, D
Caractéristiques mécaniques	Électrique vie	t	4000
	Vie mécanique	t	10000
	Diplôme de protection		Ip20
	Température de référence pour le réglage	ºC	30
	d'élément thermique	ºC	30
	Température ambiante	ºC	-5 ~ + 40 (spécial Application Veuillez vous référer à
	(avec une moyenne quotidienne ≤35 ° C)	ºC	température Correction de compensation)
	Température de stockage	ºC	-25 ~ + 70
Installation	Terminal type de connexion		Câble / broche barre de bus
	Taille borne supérieure / inférieur pour le câble	MM²	25
	Taille borne supérieure / inférieur pour le câble	Awg	18 mars
	Taille thermiale supérieure / inférieur pour barre de bus	MM²	25
	Taille thermiale supérieure / inférieur pour barre de bus	Awg	18 mars
	Couple de serrage	N^*m	2
	Couple de serrage	Dans les lbs	18

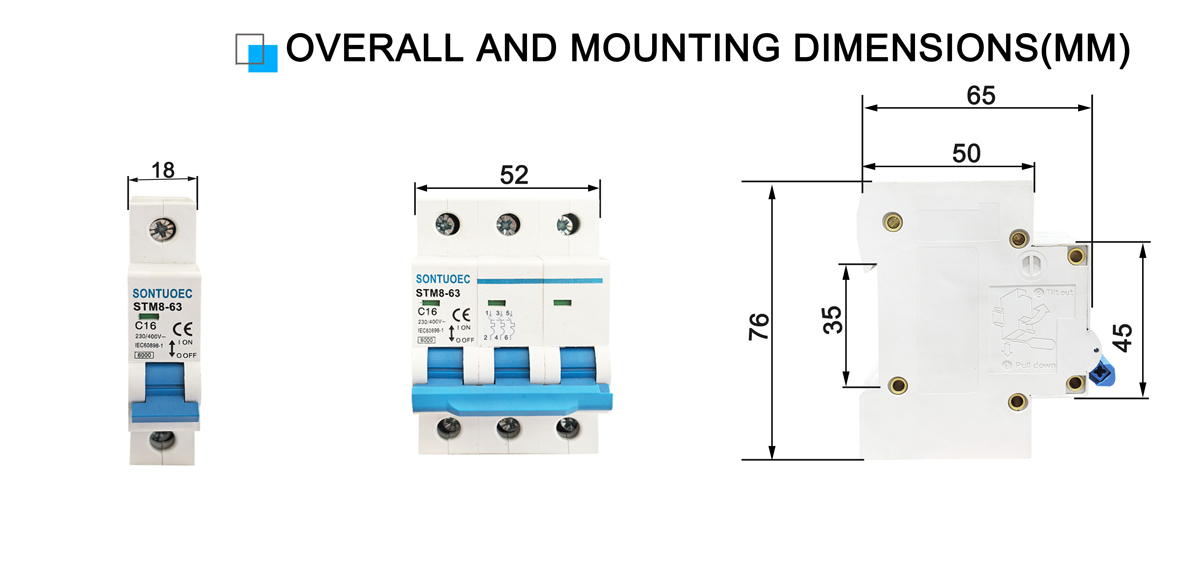

	Montage		sur DIN RAIL EN 60715 (35 mm) au moyen d'un appareil à clip rapide
	Connexion		Depuis haut et bas

Fonctions principales du disjoncteur miniature STB1-63

1. Protection de téléchargement: lorsque le courant dans le circuit dépasse la valeur nominale du MCB, le disjoncteur miniature STM8-63 6KA 1P 2P 3P 4P 16A 230 / 400V coupera automatiquement le circuit dans un délai défini pour empêcher le circuit et l'équipement de surchauffer.

2. Protection des circuits de circuit: Lorsqu'un court-circuit se produit dans le circuit, le disjoncteur miniature STB1-63 coupera immédiatement le circuit pour empêcher le courant de court-circuit d'endommager le circuit et l'équipement.

3. Protection des filines (certains MCB ont cette fonction): Pour les MCB avec une protection contre les fuites, lorsqu'il y a des fuites dans le circuit, le disjoncteur miniature STB1-63 coupera rapidement le circuit pour protéger la sécurité personnelle.

Principe de fonctionnement de MCBS

Les MCB contiennent généralement un détecteur de voyage magnétique ou électronique thermique à l'intérieur, qui est utilisé pour détecter les modifications du courant dans le circuit. Lorsque le courant est anormal, l'attaquant déclenche le mécanisme de déclenchement du MCB, provoquant un circuit miniature STB1-63 a rapidement coupé le circuit.

1. Strictor magnétique thermique: il utilise la chaleur générée lorsque le courant passe par le conducteur pour déclencher le déclenchement. Lorsque le courant est trop grand, le conducteur se réchauffe, provoquant le pliage du bimétal à l'intérieur de l'attaquant magnétique thermique, déclenchant ainsi le mécanisme de déclenchement.

2. Striker électronique: Il utilise des composants électroniques pour détecter les changements de courant et contrôler l'action du mécanisme de déclenchement. Lorsqu'un courant anormal est détecté, l'attaquant électronique envoie un signal au mécanisme de déclenchement pour couper le circuit.

Scénarios d'application de MCB

Les MCB sont largement utilisés dans les systèmes électriques dans les zones résidentielles, commerciales et industrielles pour protéger les circuits et l'équipement contre les dommages causés par des courants anormaux. Ils sont généralement installés dans des boîtes de distribution, des tableaux ou des armoires de commande et sont utilisés comme interrupteur principal ou interrupteur de branche d'un circuit.

Sélection et installation de MCB

1.Sélection: lors de la sélection des MCB, vous devez prendre en compte des facteurs tels que le courant nominal du circuit, le niveau de tension, les caractéristiques de protection et si la protection des fuites est nécessaire. Il est également important de s'assurer que les effets de rupture de circuits miniatures STB1-63 sélectionnés avec des normes et réglementations de sécurité électrique locales.

2.Installation: le disjoncteur miniature STM8-63 6KA 1P 2P 3P 4P 16A 230 / 400V doit être installé dans un environnement sec et ventilé exempt de gaz corrosifs et s'assurer qu'il est câblé correctement et en toute sécurité. Au cours de l'installation, des réglementations de sécurité électrique pertinentes et des procédures de fonctionnement doivent être observées.
