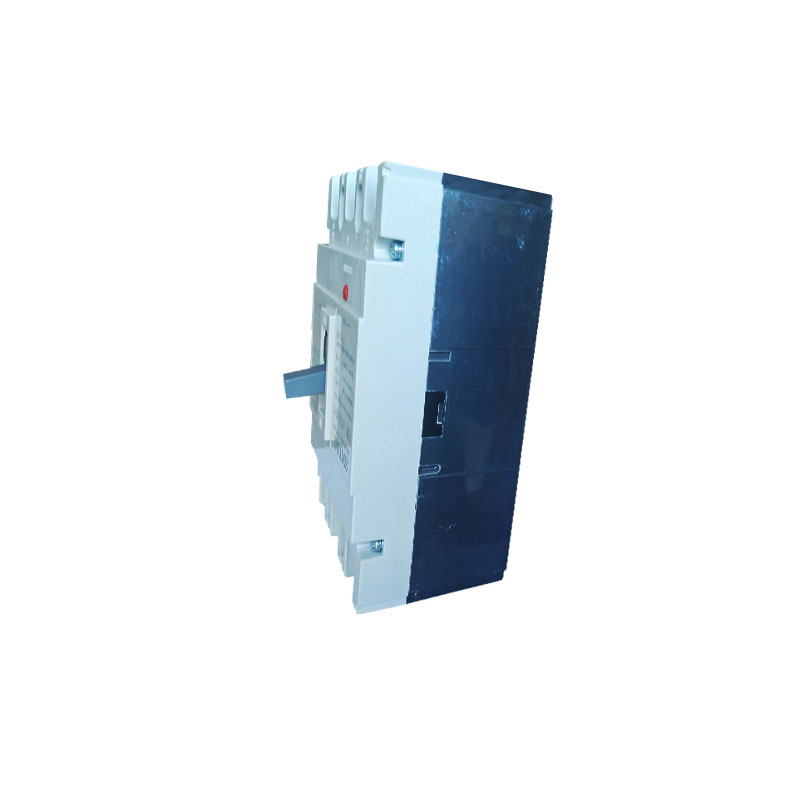

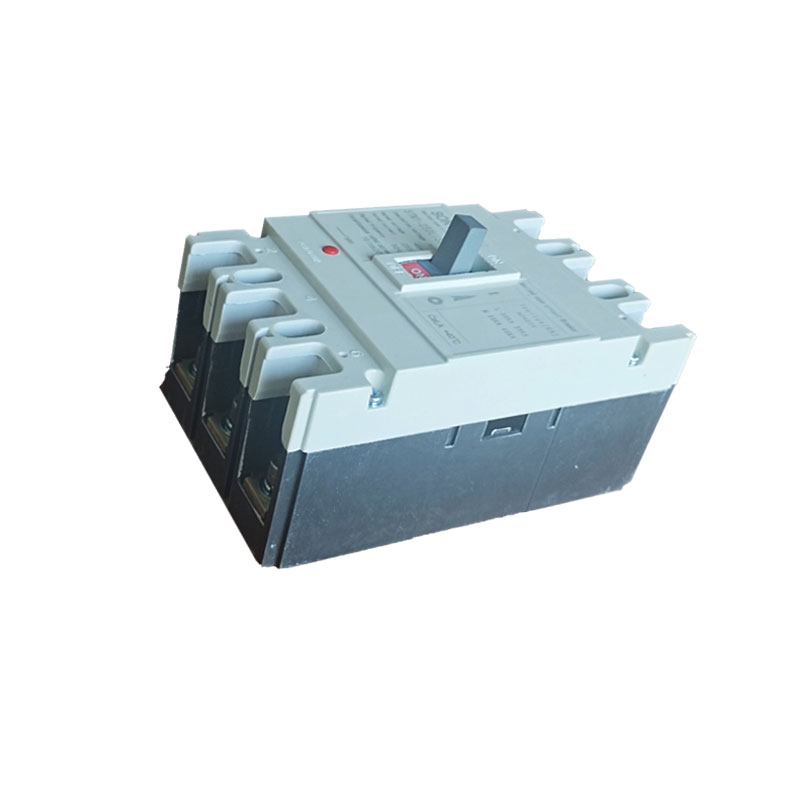

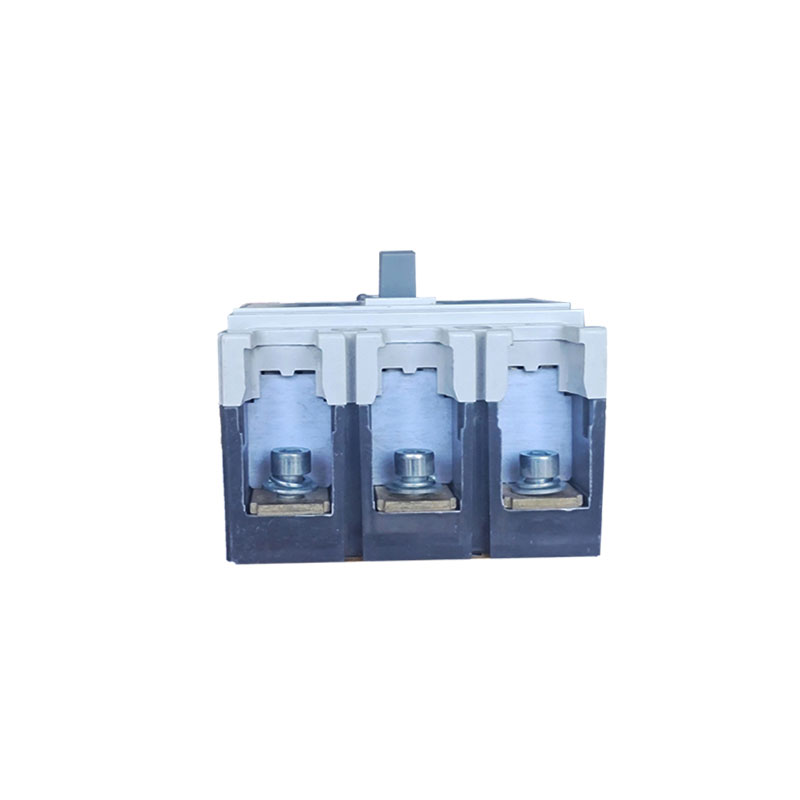

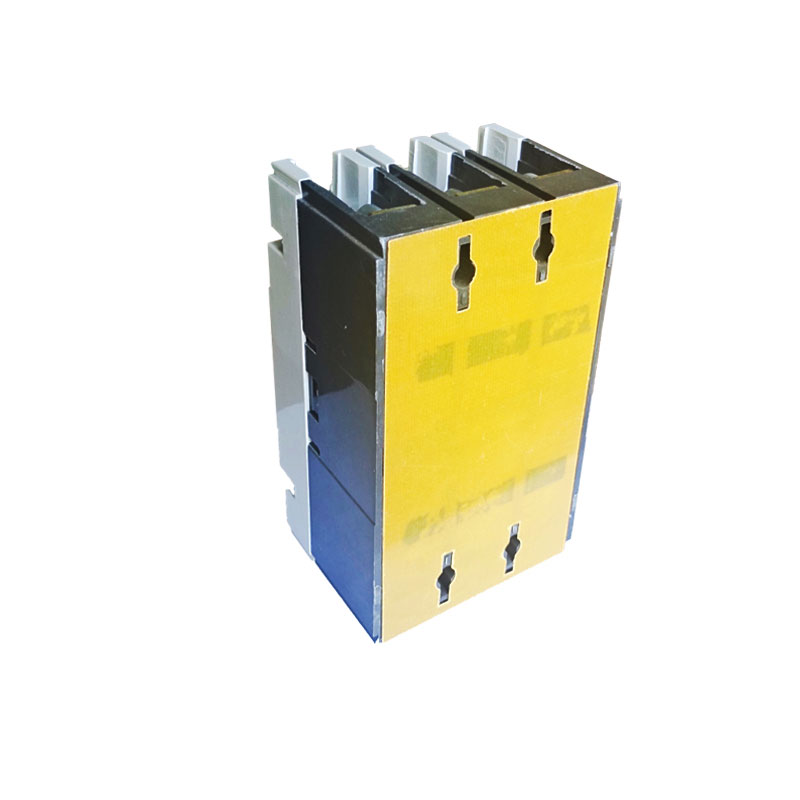

Disjeux de circuit de boîtier moulé STM1

STM1 Circuit Mouaded Circuit Breakers, MCCB, le nom complet est un disjoncteur de boîtier moulé. Il s'agit d'un dispositif de sécurité électrique avec une surcharge, un court-circuit et une protection contre la sous-tension, largement utilisé dans les systèmes de distribution d'énergie dans les zones industrielles, commerciales et résidentielles. Les disjoncteurs de cas de boîtier moulé sont un important dispositif de sécurité électrique avec des fonctions telles que la surcharge, le court-circuit et la protection sous tension. En comprenant son principe de travail, ses caractéristiques, ses scénarios d'application et ses méthodes de sélection et d'installation, vous pouvez mieux utiliser et maintenir les disjoncteurs de circuit de boîtier moulé STM1 pour assurer le fonctionnement sûr des systèmes électriques.

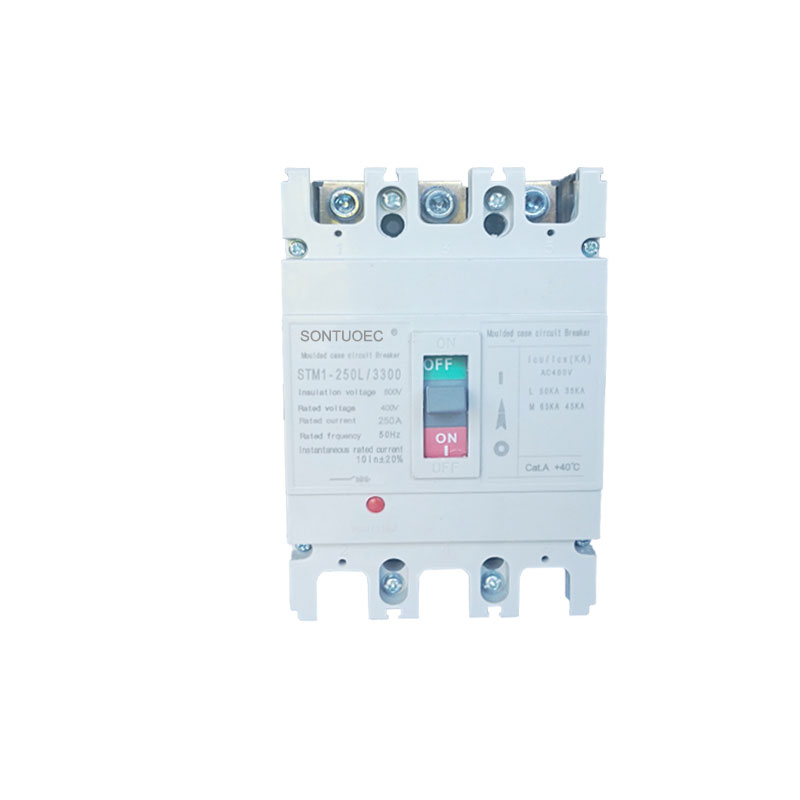

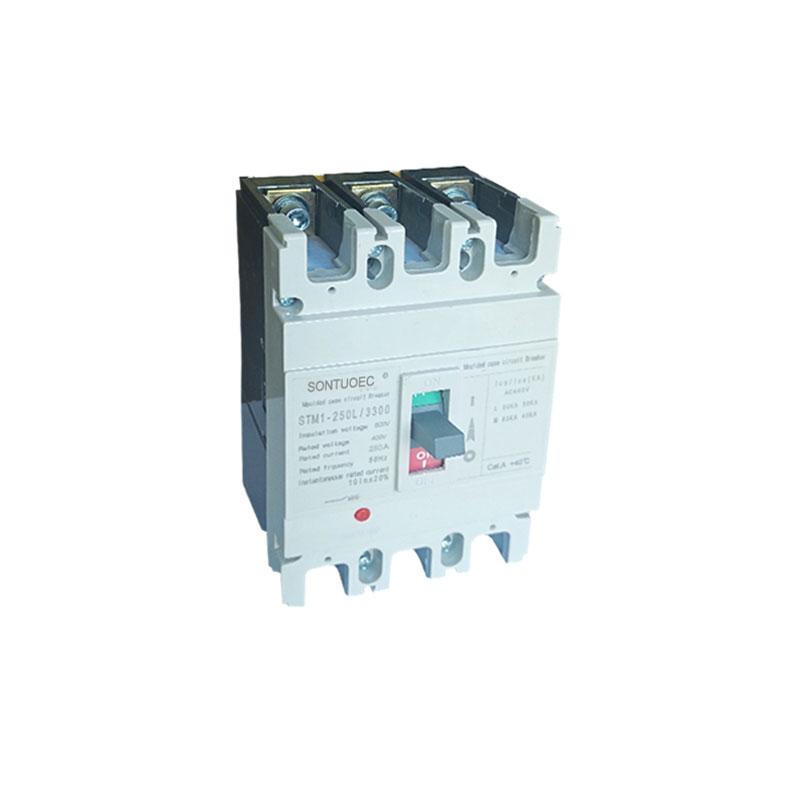

Modèle:STM1-250

envoyer une demande

Description du produit

CARACTÉRISTIQUES

Taper	Courant de trame (LNM)	Courant nominal (a)	Tension de travail nominale (V)	Tension d'isolation nominale	Évalué la limitation de la rupture de court-circuit Abitité KA 400V	Capacité de disjoncteur de court-circuit opearating nominal ka 400v	Dimensions de contour			Montage dimensions

							L	W 3p / 4p	H	A	B	4 -φd
STM1-63 L	63	(6), 10,16,20,25,32, 40,50,63	AC 400V	500 V	25	18	135	78	73.5	25	117	Φ3.5
STM1-63 M					50	35	135	78/103	81.5
STM1-100L	100	(10), 16,20,25,32,40, 50,63,80,100	AC 400V	500 V	35	35	150	92	68	30	129	Φ4.5
STM1-100M					50	50	150	92/122	86
STM1-100 H					85	85
STM1-160 L.	160	100 125 140 160	AC 400V	690v	35	35	165	107	86	35	126	Φ4.5
STM1-160M					50	50	165	107/142	103
STM1-160H					85	85
STM1-225L	225	100 125 140 160 180, 200 225	AC 400V	690v	35	22	165	107	86	35	126	Φ4.5
STM1-225M					50	35	165	107/142	103
STM1-225H					85	50
STM1-400L	400	225 250,315,350, 400	AC 400V	690v	42	35	257	150/198	105	44	194	Φ7
STM1-400M					65	50	257	150/198	105	44	194	Φ7
STM1-400H					100	65
STM1-630L	630	400 500,630	AC 400V	690v	42	35	270	182/240	110	58	200	Φ7
STM1-630M					65	50	270	182	110	58	200	Φ7
STM1-630H					100	65
STM1-800M	800	630 700 800	AC 400V	690v	75	50	275	210	103	70	243	Φ7
STM1-800H					100	65

Fonctions principales des disjoncteurs de cas de boîtier moulé STM1

Protection de surcharge: lorsque le courant dans le circuit dépasse la valeur nominale des disjoncteurs de boîtier moulée STM1, il coupera automatiquement le circuit dans un délai de temps pour empêcher le circuit et l'équipement de surchauffer, évitant ainsi le feu et les dommages.

Protection de court-circuit: Lorsqu'un court-circuit se produit dans un circuit, les disjoncteurs moulés STM1 coupent rapidement le circuit pour empêcher le courant de court-circuit de causer de graves dommages au circuit et à l'équipement.

Protection de sous-tension (certains disjoncteurs de circuits de boîtier moulés STM1 ont cette fonction): lorsque la tension d'alimentation est réduite à un certain niveau, les disjoncteurs de boîtier moulé STM1 coupent le circuit pour empêcher l'équipement d'être endommagé ou dysfonctionnel en raison du fonctionnement sous basse tension.

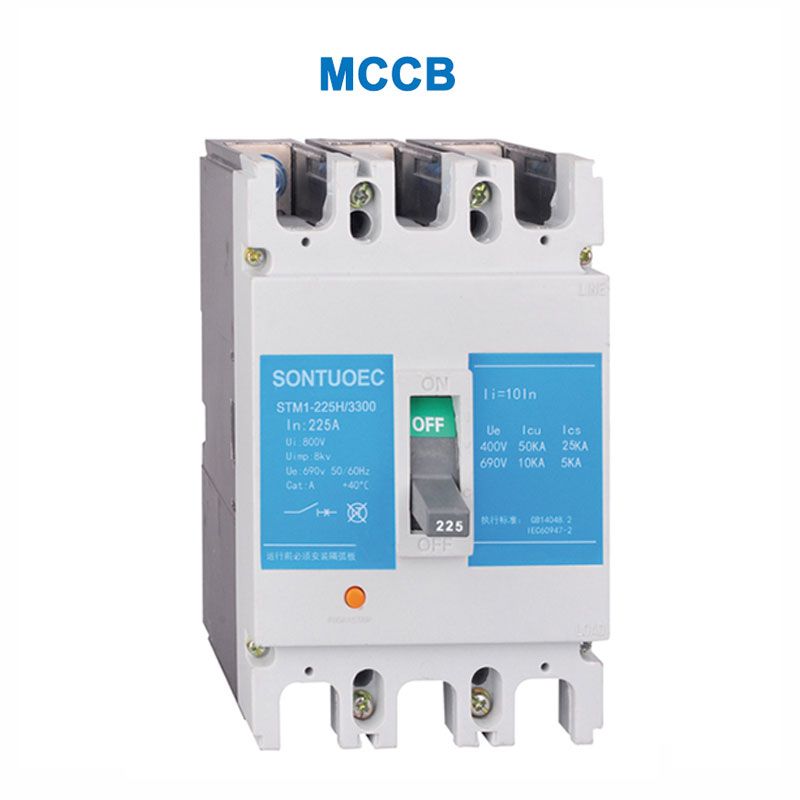

STM1 Molded Case Circuit Breakers

Principe de fonctionnement des disjoncteurs de cas moulés STM1

Les disjoncteurs de boîtier moulé STM1 contient un détecteur de déclenchement magnétique thermique ou électronique interne pour détecter les changements de courant et de tension dans le circuit. Lorsque le courant ou la tension est anormal, l'attaquant déclenche le mécanisme de déclenchement des disjoncteurs de cas de boîtier moulé STM1, ce qui le fait couper rapidement le circuit.

1.Thermal Magnetic Tripper: Il utilise la chaleur générée lorsque le courant passe par un conducteur pour déclencher un voyage. Lorsque le courant est trop élevé, le conducteur se réchauffe, provoquant le pliage du bimétal à l'intérieur de l'attaquant magnétique thermique, déclenchant ainsi le mécanisme de déclenchement.

2. Striker électronique: Il utilise des composants électroniques pour détecter les changements de courant et de tension et de contrôler l'action du mécanisme de déclenchement. Lorsqu'une anomalie est détectée, l'attaquant électronique envoie un signal au mécanisme de déclenchement pour couper le circuit.

Caractéristiques des disjoncteurs de boîtes moulées STM1

Capacité de rupture élevée: les disjoncteurs du circuit moulé STM1 ont une capacité de rupture à court-circuit élevée, ce qui peut rapidement couper le circuit lorsqu'un court-circuit se produit et protéger la sécurité du circuit et de l'équipement.

Fonctions de protection multiples: En plus des fonctions de surcharge de base et de protection de court-circuit, certains disjoncteurs de cas de boîtier moulés STM1 ont également des fonctions supplémentaires telles que la protection contre la sous-tension et la protection des défauts de la terre.

Facile à installer et à entretenir: les disjoncteurs de circuits de boîtier moulés STM1 adoptent généralement la conception modularisée, qui est facile à installer et à maintenir, et convient à divers systèmes de distribution d'énergie.

Fiabilité élevée: les disjoncteurs de circuits de boîtier moulés STM1 ont été rigoureusement testés et certifiés pour avoir une fiabilité et une stabilité élevées pour assurer le fonctionnement sûr des systèmes électriques.

Scénarios d'application des disjoncteurs de cas de boîtier moulé STM1

Les disjoncteurs de circuits moulés STM1 sont largement utilisés dans les systèmes de distribution d'énergie dans les secteurs industriel, commercial et résidentiel comme interrupteur principal ou l'interrupteur de branche d'un circuit. Ils sont généralement installés dans des boîtes de distribution, des armoires de distribution ou des armoires de contrôle pour protéger les circuits et l'équipement contre les dommages causés par des courants et des tensions anormaux.
