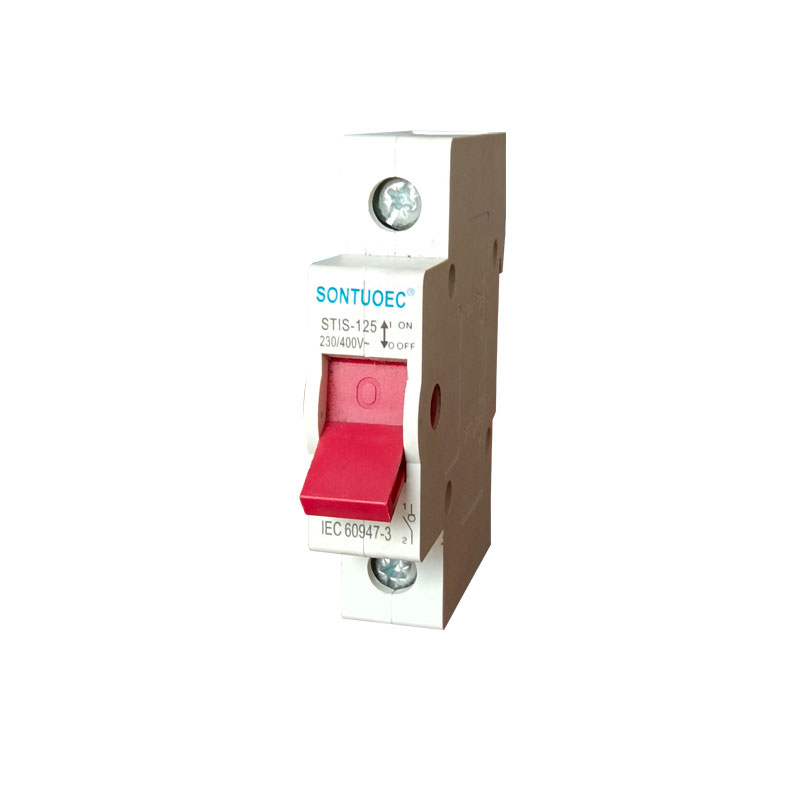

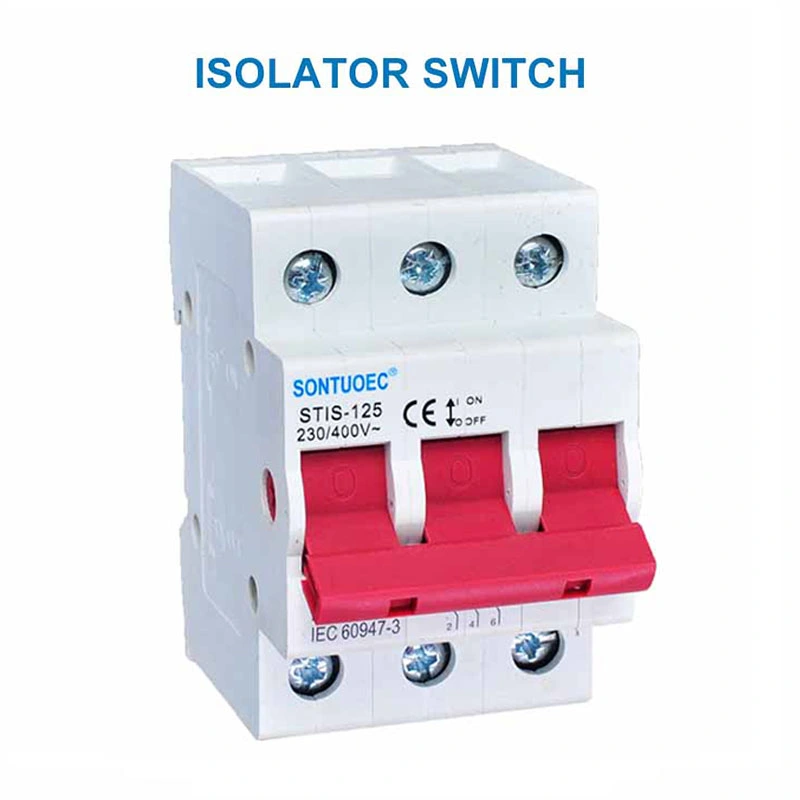

Interrupteur d'isolateur STI-125

L'interrupteur d'isolateur STI-125 est des commutateurs spécialement conçus utilisés pour isoler, sectionner ou connecter des circuits dans les systèmes électriques. Il n'a normalement pas la capacité de casser les courants de charge, mais peut diviser et fermer les circuits en toute sécurité là où il n'y a pas de charge ou très peu de courant. La fonction principale d'un interrupteur de déconnexion est de fournir un point de déconnexion visible pour garantir que l'équipement électrique peut être accessible en toute sécurité par le personnel lorsqu'il est entretenu ou inspecté.

Modèle:STIS-125

envoyer une demande

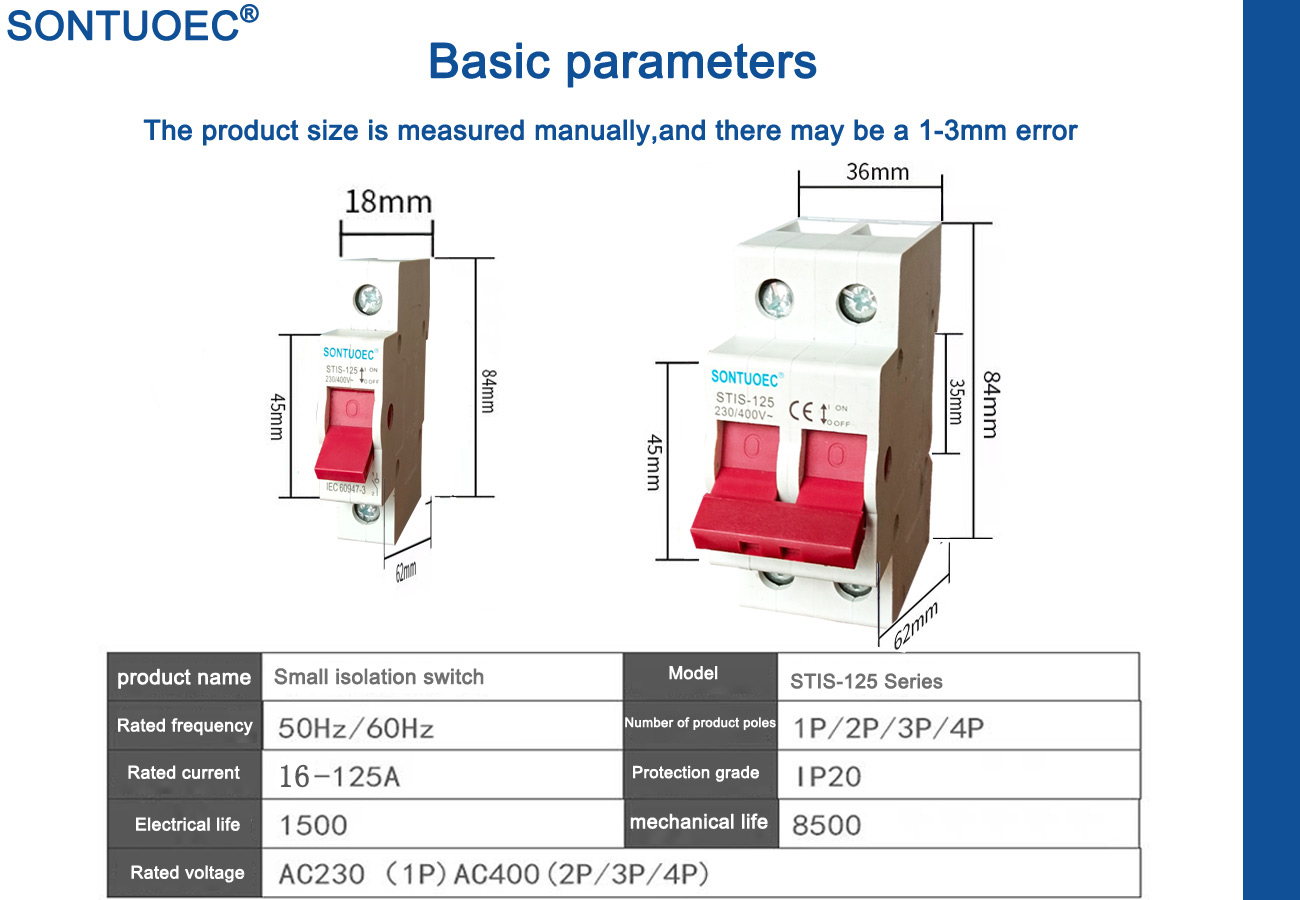

Description du produit

Nom de produit	Interrupteur d'isolateur STI-125
Pôle	1p 2p 3p 4p
Classé Actuel	16a, 20a, 25a, 40a, 63A, 80A, 100A, 125A
Classé Tension	1p: AC230V 2p, 3p.4p: AC400V
Tension d'isolation Ui	690v
Classé Tension avec impulsion (1.2 / 50) UIMP	6KV
Classé court circuit résiste au courant ICW	12LE / 1S
Classé court Capacité de fabrication de circuits ICM	20LE / 0.1S
Création nominale et la capacité de rupture	3ie, 1,05ue, cosφ = 0,8
Utiliser la catégorie	AC-21B, AC-22A
Électrique Vie	1500
Mécanique Vie	8500
Pollution Degré	3
Stockage Température	-35ºC ~ + 70ºC
Installation altitude	<2000m
Maximum Capacité de câblage (NM²)	16 (20a ~ 63a) 50 (80a ~ 125a)
Maximum Couple limite	2.0 (20A ~ 63A) 3,5 (80a ~ 125a)

Structure et caractéristiques

1.Structure:

Le commutateur d'isolateur STI-125 est disponible dans une variété de configurations, mais incluent généralement un contact fixe et un contact mobile. Au moyen d'un mécanisme de fonctionnement (par exemple, poignée, moteur, etc.), le contact peut être déplacé pour ouvrir ou fermer un circuit.

2.Peures:

Propriétés isolantes élevées: des composants tels que les contacts, les isolateurs et les boîtiers des interrupteurs de déconnexion sont généralement en matériaux hautement isolants pour garantir que la résistance à l'isolation entre le circuit et le sol est suffisamment élevée à l'état déconnecté.

Point de déconnexion évident: Lorsque le commutateur d'isolateur de la série STI-125 est à l'état déconnecté, l'écart entre ses contacts est suffisamment grand pour fournir un point de déconnexion évident, ce qui permet au personnel de reconnaître facilement l'état du circuit.

Facilité d'opération: Les déconnecteurs de la série sont généralement conçus avec un mécanisme facile à opérer qui permet au personnel d'ouvrir ou de fermer le circuit avec facilité.

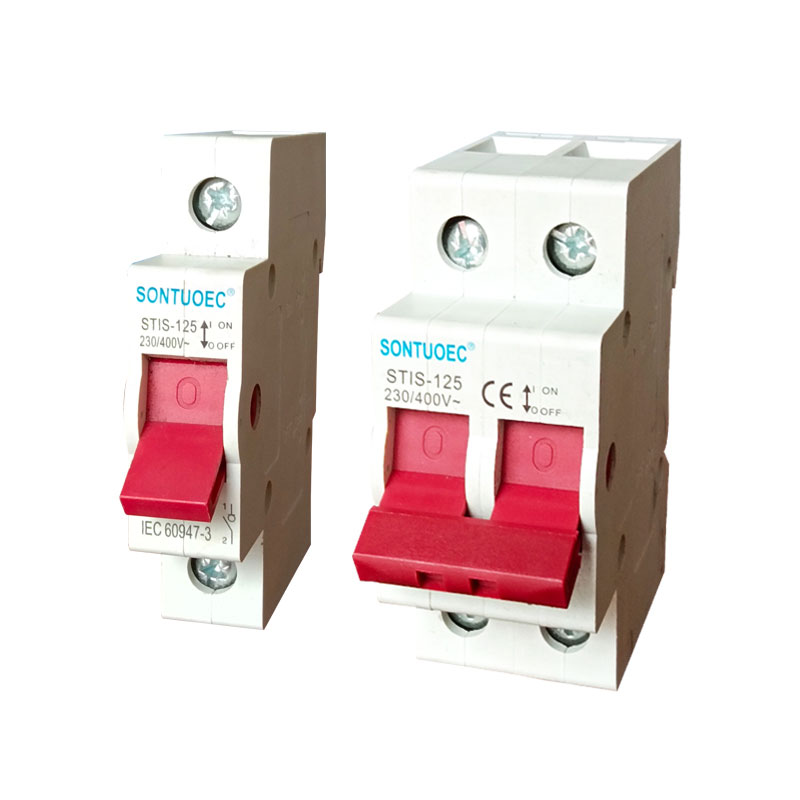

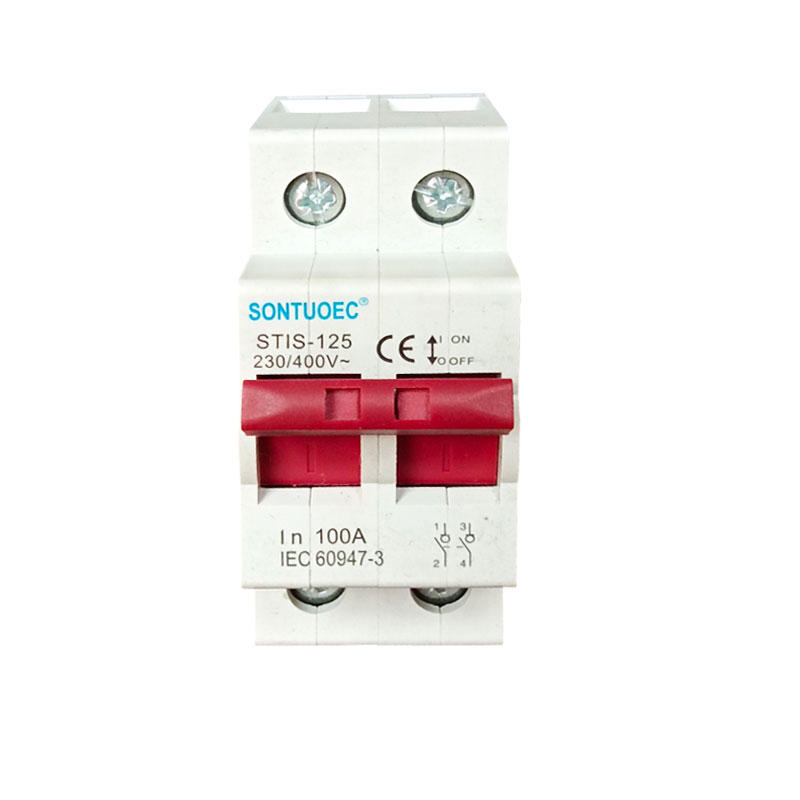

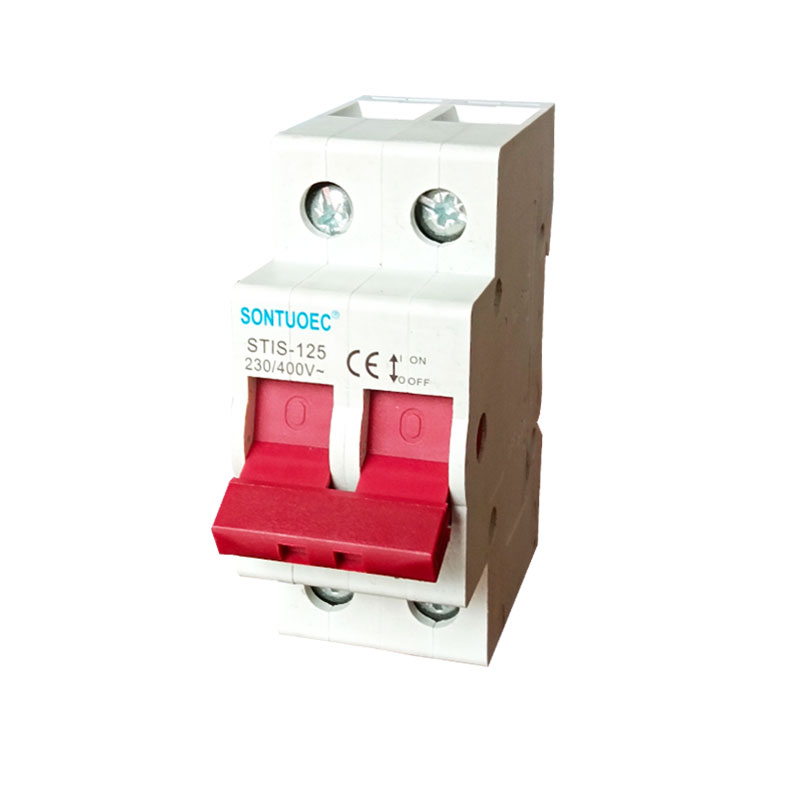

STIS-125 Isolator Switch

Scénarios d'application

Les déconnecteurs de séries sont largement utilisés dans divers systèmes électriques, y compris, mais sans s'y limiter: Système d'alimentation: Dans les centrales électriques, les sous-stations et autres systèmes d'alimentation, les déconnecteurs de la série sont utilisés pour isoler, segmenter ou connecter des circuits à haute tension. Les séries de commutateurs de déconnexion sont généralement installées dans la zone de distribution, utilisée pour contrôler le circuit en marche.

Précautions pour la sélection et l'utilisation

1.Sélection:

Lors de la sélection d'un commutateur d'isolateur STI-125, vous devez considérer la tension nominale et le courant nominal du circuit, l'environnement d'utilisation (par exemple, intérieur, extérieur, résistant à l'explosion, etc.), ainsi que le mode de fonctionnement (par exemple, manuel, motorisé, etc.) et d'autres facteurs.

2. PRÉCAUTIONS À UTILISER:

Avant d'exploiter l'interrupteur de déconnexion, assurez-vous que le circuit est déconnecté ou en cas de cote.

Pendant le fonctionnement, observez les réglementations de sécurité électrique et les procédures de fonctionnement pertinentes.

Inspectez et entretenez régulièrement l'interrupteur de déconnexion pour assurer son fonctionnement et sa sécurité normaux.
