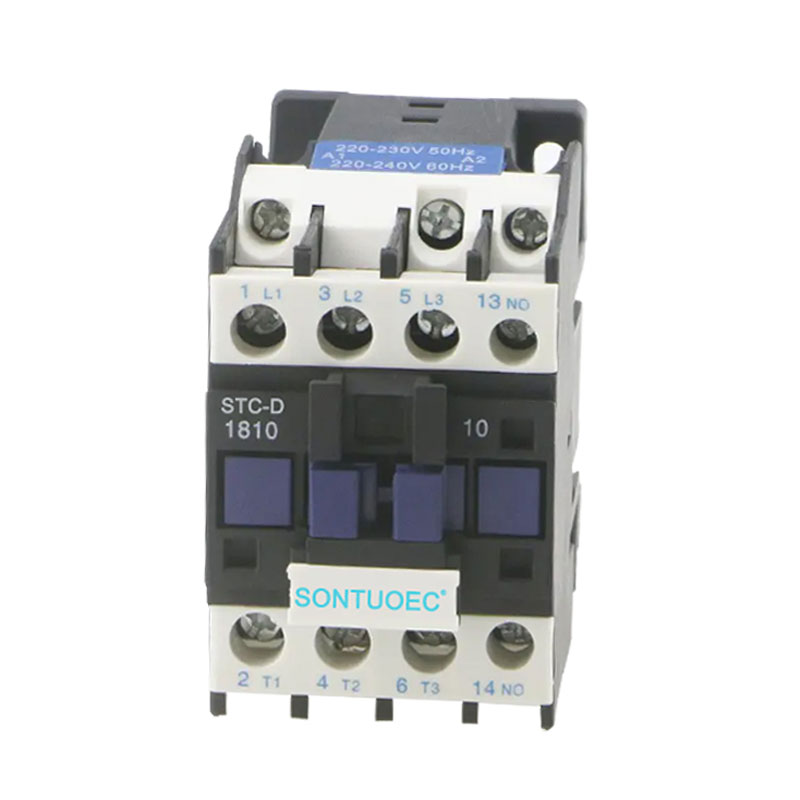

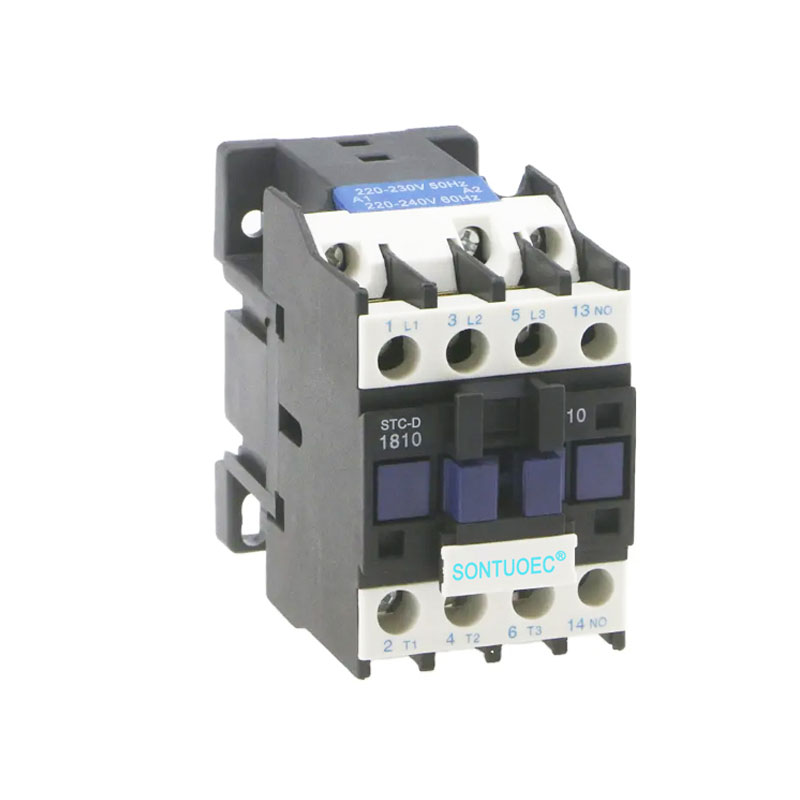

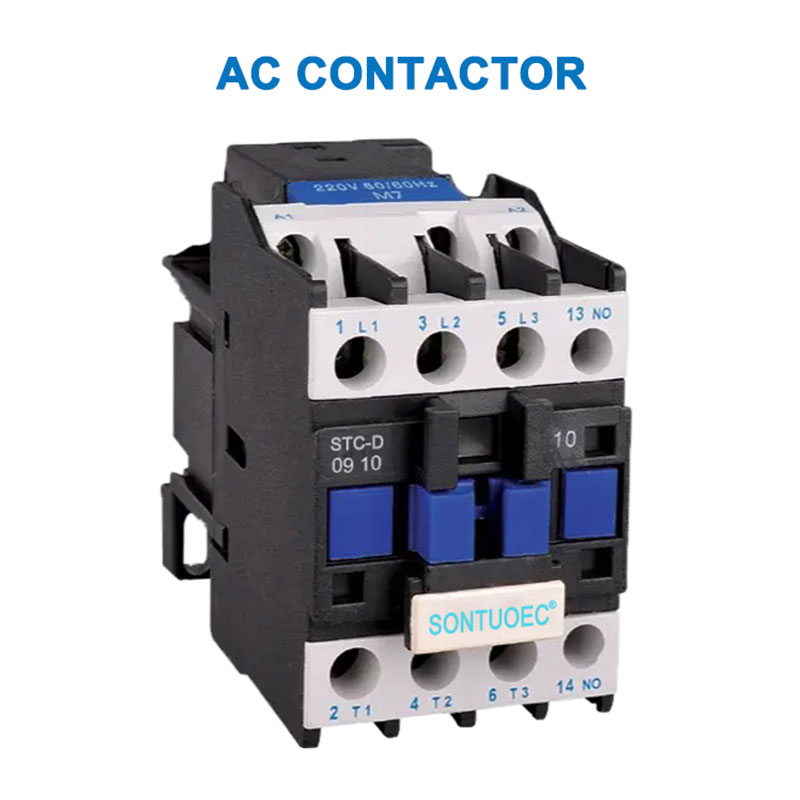

Contacteur CA STC-D

Le contacteur AC STC-D est un composant électrique utilisé pour contrôler à distance et allumer ou éteindre fréquemment les circuits AC. Il est principalement utilisé pour ouvrir et contrôler les circuits dans les systèmes d'alimentation électrique et pour le contrôle à distance des moteurs, de l'éclairage et d'autres charges électriques dans l'automatisation industrielle. Le contacteur à courant alternatif (AC), c'est-à-dire le contacteur AC STC-D, est un équipement de contrôle électrique important, jouant un rôle irremplaçable dans le domaine du système d'alimentation électrique et de l'automatisation industrielle.

Modèle:STC-D

envoyer une demande

Description du produit

Taper		STC-D09	STC-D12	STC-D18	STC-D25	STC-D32	STC-D40	STC-D50	STC-D65	STC-D80	STC-D95
Courant de fonctionnement nominal (A)	AC3	9	12	18	25	32	40	50	65	80	95
Courant de fonctionnement nominal (A)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
Puissances nominales standard triphasées moteurs 50/60Hz en catégorie AC-3	220/230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	45	45
	500V	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690V	5.5	7.5	10	15	18.5	30	33	37	45	55
Courant thermique nominal (A)		20	20	32	40	50	60	80	80	125	125
Durée de vie électrique	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
Durée de vie électrique	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
Durée de vie mécanique (x104)		1000	1000	1000	1000	800	800	800	800	600	600
Nombre de contacts	3P+NON					3P+NF+NON
Nombre de contacts	3P+NC					3P+NF+NON

Structure et principe de fonctionnement

Structure : Le contacteur AC STC-D se compose principalement d'un système électromagnétique (y compris le noyau de fer, la bobine et l'anneau de court-circuit, etc.), d'un système de contact (y compris le contact principal et le contact auxiliaire) et d'un dispositif d'extinction d'arc.

Principe de fonctionnement : Lorsque la bobine du contacteur AC STC-D est alimentée, le noyau de fer génère un champ magnétique qui attire l'armature et entraîne les contacts à agir, de sorte que les contacts principaux et les contacts auxiliaires soient fermés ou déconnectés, contrôlant ainsi la marche/arrêt du circuit. Le dispositif d'extinction d'arc est utilisé pour éteindre l'arc lorsque les contacts sont déconnectés afin de protéger les contacts contre les dommages.

STC-D AC Contactor

Types et caractéristiques

1.Types :

Les contacteurs AC STC-D peuvent être classés en une variété de types en fonction de leur utilisation et de leurs performances, tels que les contacteurs industriels, les contacteurs de bâtiment et domestiques. Les modèles courants incluent la série CJ (par exemple la série CJX2, la série CJ20, la série CJT1) ainsi que les produits en série d'ABB, Siemens, Schneider et d'autres marques.

2. Caractéristiques :

Travail fiable : les contacteurs AC STC-D ont une fiabilité et une stabilité de travail élevées et peuvent résister à des courants et des tensions importants.

Performances stables : son système de contact est composé de matériaux de haute qualité avec une bonne conductivité électrique et une résistance à l'abrasion à haute température.

Maintenance pratique : les contacteurs AC STC-D ont une structure compacte et sont faciles à installer et à entretenir.

Scénarios d'application

Les contacteurs AC STC-D ont une large gamme d'applications dans les systèmes électriques, l'automatisation industrielle, l'électricité du bâtiment et la maison. Par exemple, dans le système électrique, il peut être utilisé pour contrôler le démarrage/arrêt et l’inversion de sens du moteur ; en automatisation industrielle, il peut être utilisé pour contrôler le démarrage et l'arrêt de divers équipements électriques sur la ligne de production ; dans l'électricité du bâtiment et de la maison, il peut être utilisé pour contrôler l'allumage/extinction des équipements, tels que l'éclairage et la climatisation.
