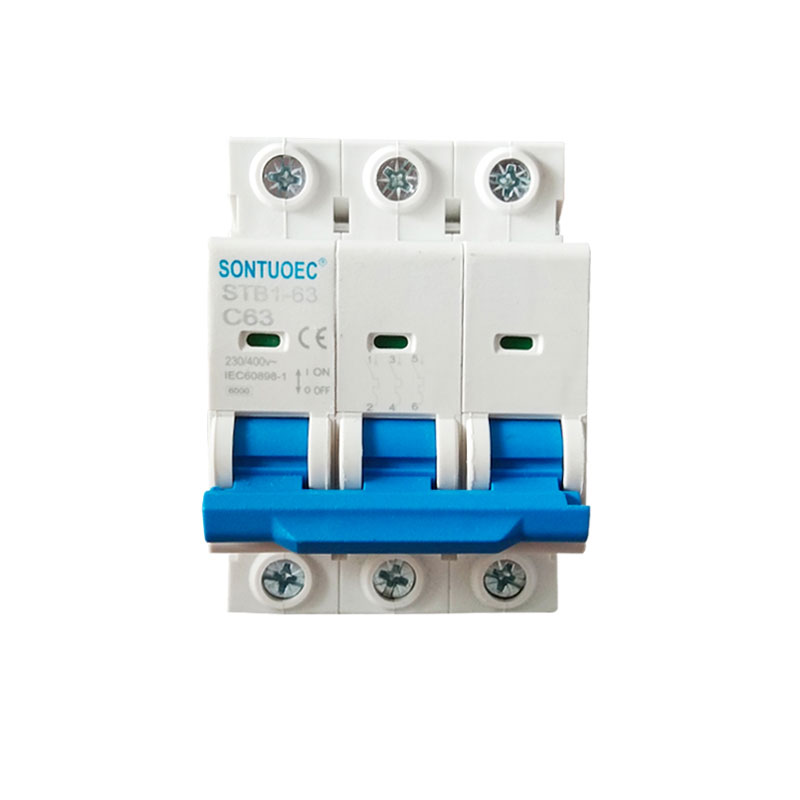

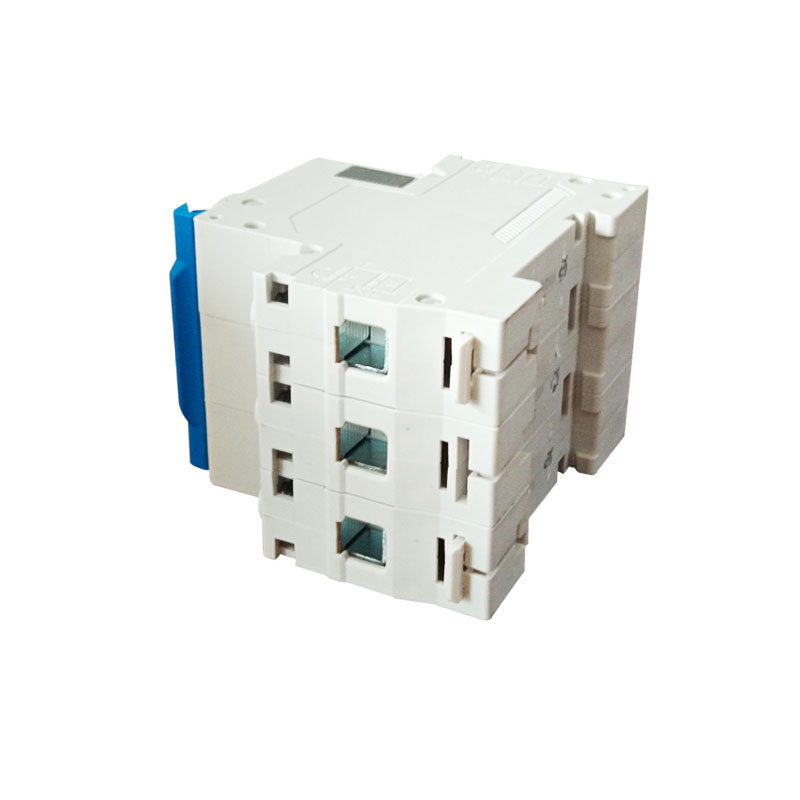

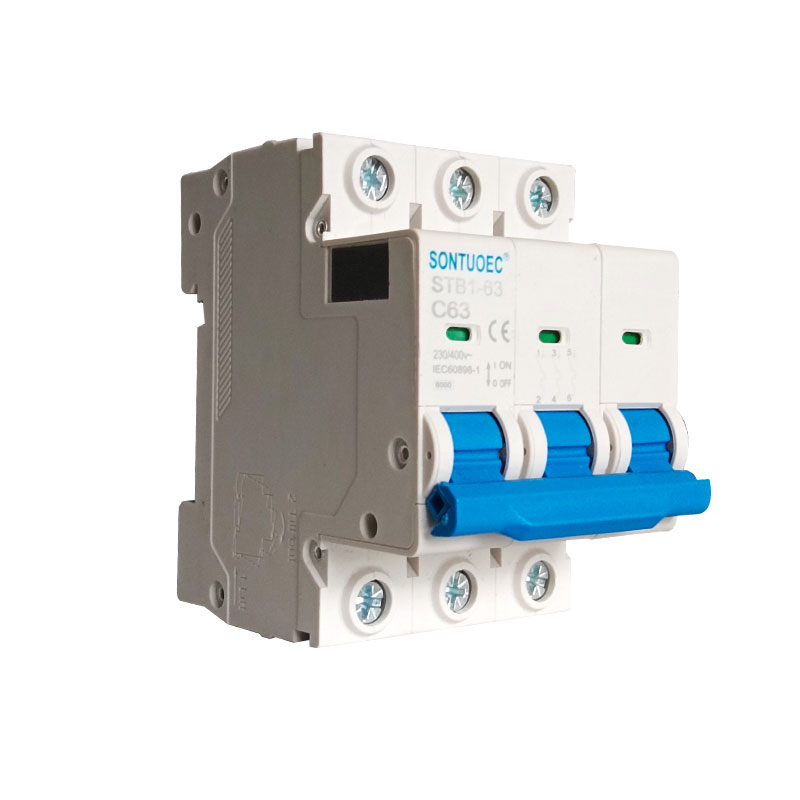

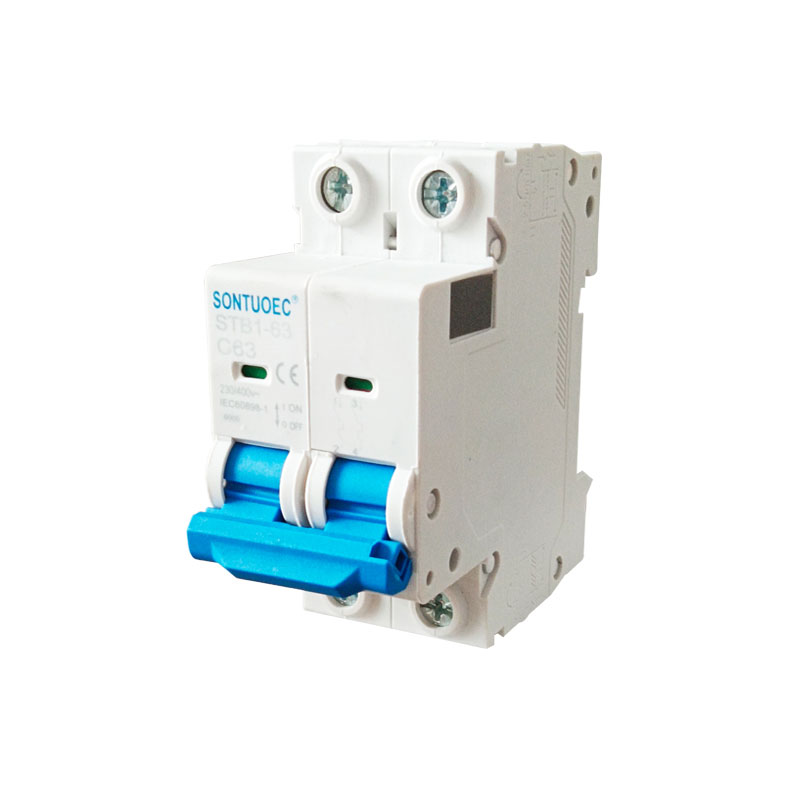

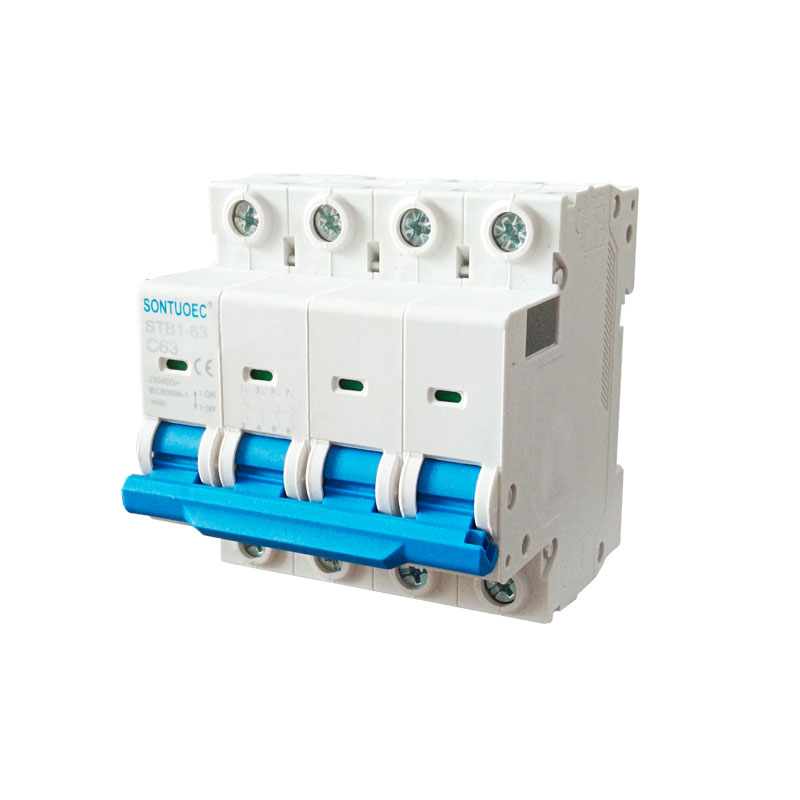

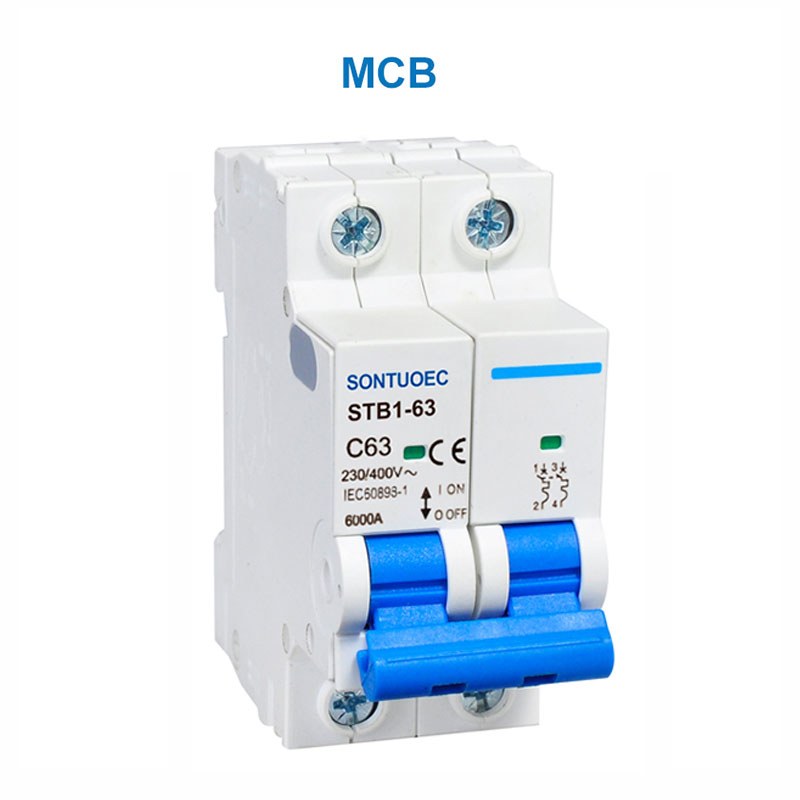

Disjoncteur miniature STB1-63

Fonctions principales du disjoncteur miniature STB1-63

1. Protection de téléchargement: lorsque le courant dans le circuit dépasse la valeur nominale du MCB, le disjoncteur miniature STB1-63 coupe automatiquement le circuit dans un délai défini pour empêcher le circuit et l'équipement de surchauffer.

2. Protection des circuits de circuit: Lorsqu'un court-circuit se produit dans le circuit, le disjoncteur miniature STB1-63 coupera immédiatement le circuit pour empêcher le courant de court-circuit d'endommager le circuit et l'équipement.

3. Protection des filines (certains MCB ont cette fonction): Pour les MCB avec une protection contre les fuites, lorsqu'il y a des fuites dans le circuit, le disjoncteur miniature STB1-63 coupera rapidement le circuit pour protéger la sécurité personnelle.

Principe de fonctionnement de MCBS

Les MCB contiennent généralement un détecteur de voyage magnétique ou électronique thermique à l'intérieur, qui est utilisé pour détecter les modifications du courant dans le circuit. Lorsque le courant est anormal, l'attaquant déclenche le mécanisme de déclenchement du MCB, provoquant un circuit miniature STB1-63 a rapidement coupé le circuit.

1. Strictor magnétique thermique: il utilise la chaleur générée lorsque le courant passe par le conducteur pour déclencher le déclenchement. Lorsque le courant est trop grand, le conducteur se réchauffe, provoquant le pliage du bimétal à l'intérieur de l'attaquant magnétique thermique, déclenchant ainsi le mécanisme de déclenchement.

2. Striker électronique: Il utilise des composants électroniques pour détecter les changements de courant et contrôler l'action du mécanisme de déclenchement. Lorsqu'un courant anormal est détecté, l'attaquant électronique envoie un signal au mécanisme de déclenchement pour couper le circuit.

Scénarios d'application de MCB

Les MCB sont largement utilisés dans les systèmes électriques dans les zones résidentielles, commerciales et industrielles pour protéger les circuits et l'équipement contre les dommages causés par des courants anormaux. Ils sont généralement installés dans des boîtes de distribution, des tableaux ou des armoires de commande et sont utilisés comme interrupteur principal ou interrupteur de branche d'un circuit.

Sélection et installation de MCB

1.Sélection: lors de la sélection des MCB, vous devez prendre en compte des facteurs tels que le courant nominal du circuit, le niveau de tension, les caractéristiques de protection et si la protection des fuites est nécessaire. Il est également important de s'assurer que les effets de rupture de circuit miniature STB1-63 sélectionnés avec des normes et réglementations locales de sécurité électrique.

2.Installation: les disjoncteurs miniatures STB1-63 doivent être installés dans un environnement sec et ventilé sans gaz corrosif et s'assurer qu'il est câblé correctement et en toute sécurité. Au cours de l'installation, des réglementations de sécurité électrique pertinentes et des procédures de fonctionnement doivent être observées.
