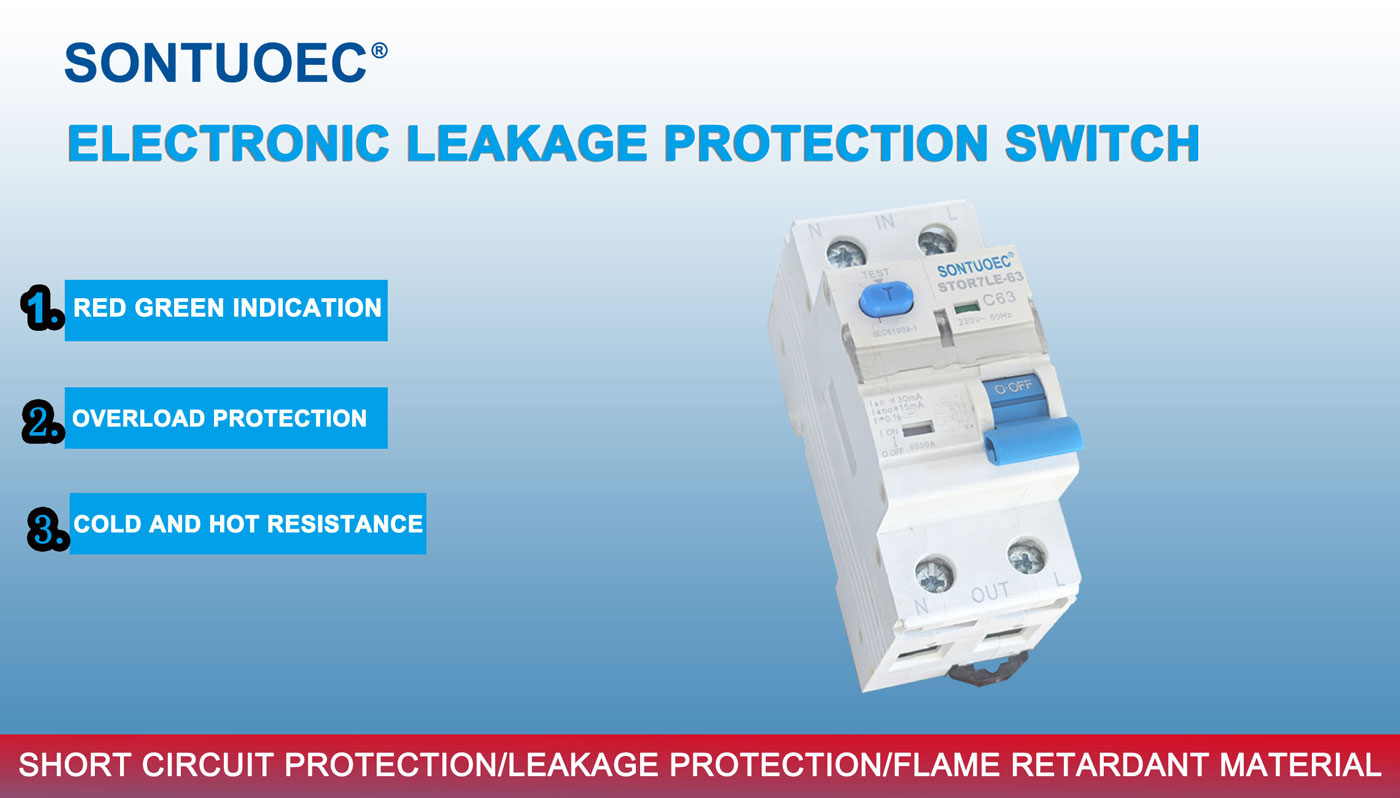

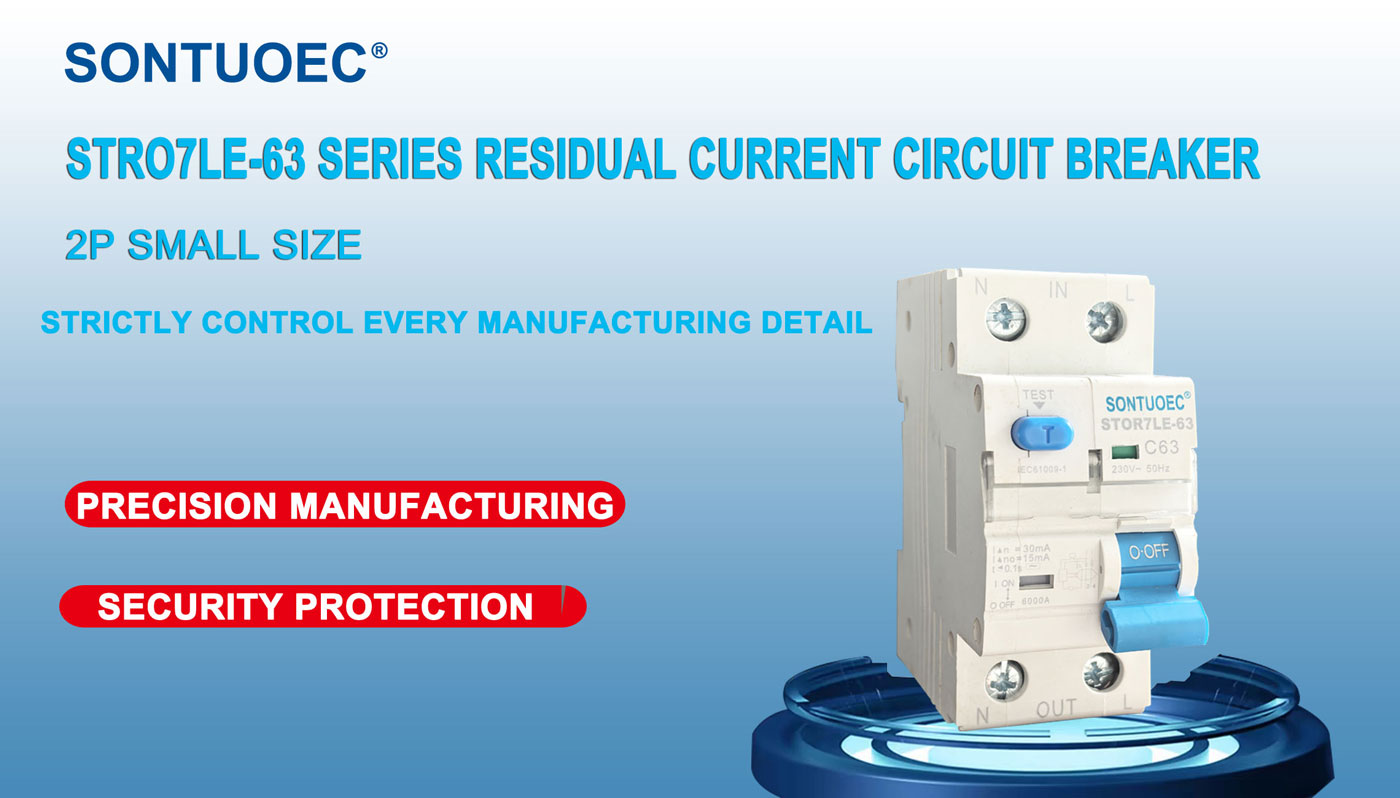

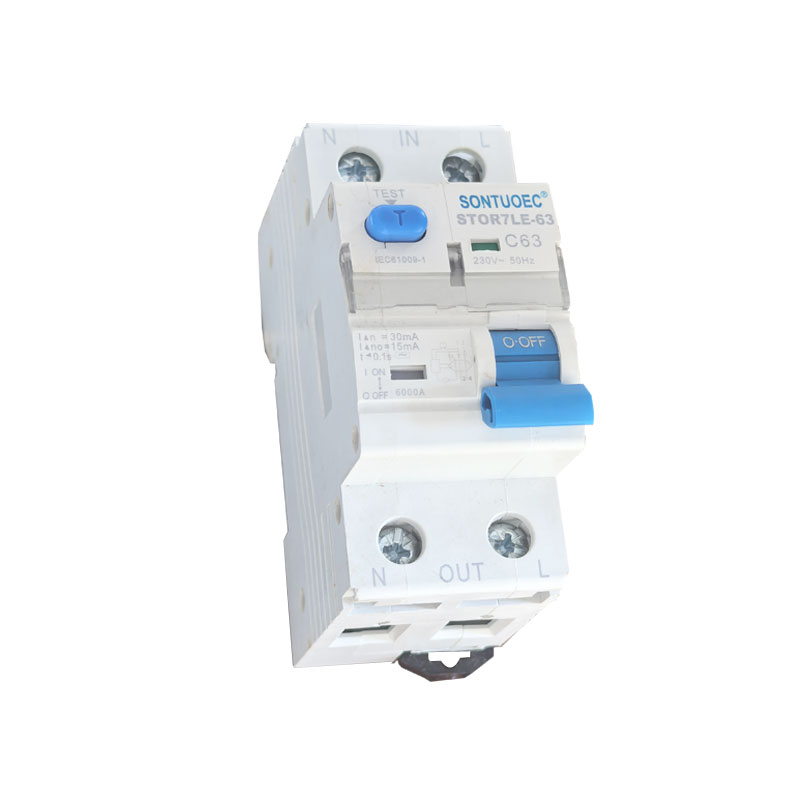

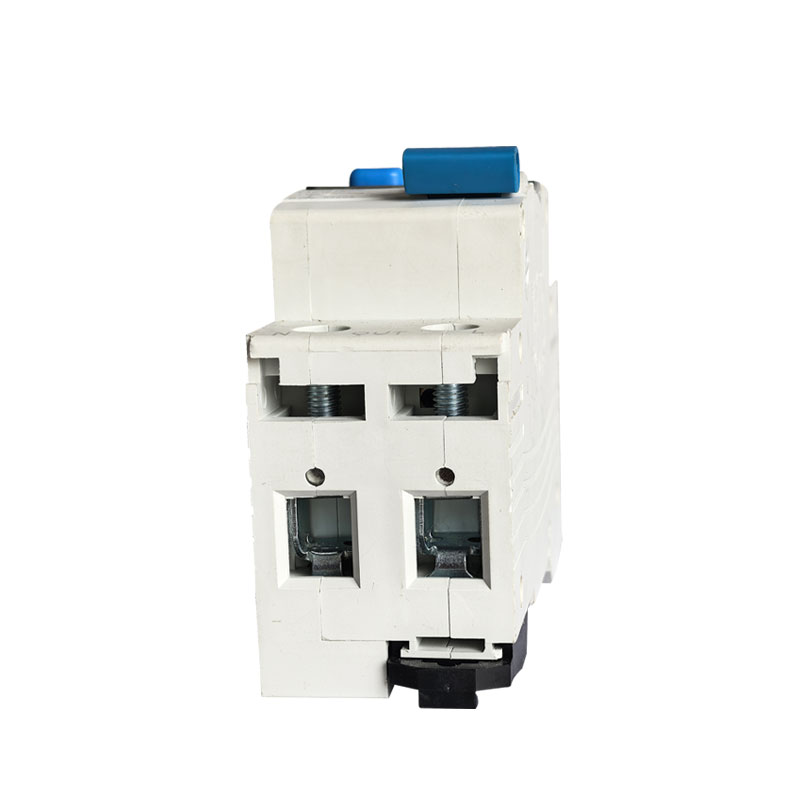

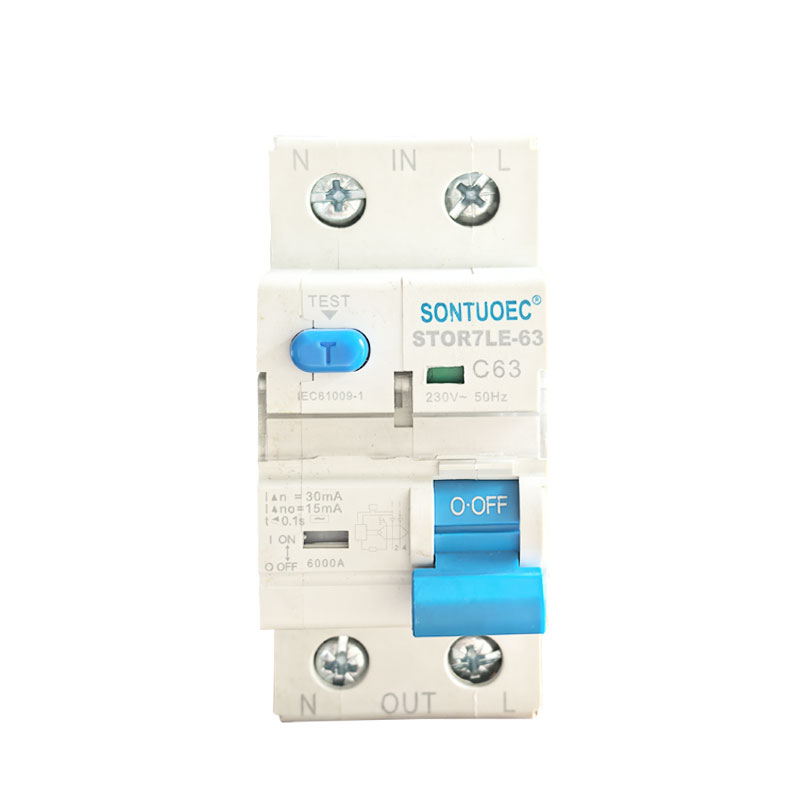

Sontuoec Stro7le-63 Petit disjoncteur de protection contre les fuites RCBO

SONTUOEC est l'un des fournisseurs/fabricants chinois spécialisés dans la production de divers petits appareils électriques. STRO7LE-63 RCBO est utilisé dans le circuit résidentiel monophasé de AC 50/60 Hz, tension nominale 240 V et son autoprotection jusqu'à un courant de court-circuit maximum de 40A. Il peut protéger les circuits électroniques civils contre les surcharges et les courts-circuits. Ce produit présente les avantages d'un petit volume, d'une capacité de coupure élevée et les fils sous tension sont coupés en même temps, protégeant également la personne des chocs électriques lorsque le fil sous tension est connecté en face. Et il est conforme à la norme CEI 61009-1.

Modèle:STRO7LE-63

envoyer une demande

Description du produit

Caractéristiques:

Sandard			CEI/EN 61009-1
Électrique	Type (forme d'onde de la fuite à la terre détectée)		Type électronique
caractéristiques	Courant nominal In	A	Et, et
	Poteaux	P	1P+N
	Tension nominale	V	CA 230
	Courant nominal :		6,10,16,20,25,32,40A
	Sensibilité nominale I△n	A	0,01,0,03,0,1,0,3,0,5
	Tension d'isolement Ui	V	250
	Fabrication résiduelle nominale et	A	500
	pouvoir de coupure I△m	A	500
	Courant de court-circuit I△c	A	45 006 000
	Fréquence nominale	Hz	50/60
	Degré de pollution		2
Mécanique	Durée de vie électrique	t	4000
caractéristiques	Durée de vie mécanique	t	10000
	Degré de protection		IP20
	Température ambiante	ºC	-25~+40
	(avec moyenne quotidienne ≤35ºC)	ºC	-25~+40
	Température de stockage	ºC	-25~+70
Installation	Type de connexion des bornes		Câble/jeu de barres de type U/jeu de barres de type broche
	Taille des bornes haut/bas pour le câble	mm2	25
	Taille des bornes haut/bas pour le câble	AWG	18 mai
	Taille des bornes haut/bas pour jeu de barres	mm2	25
	Taille des bornes haut/bas pour jeu de barres	AWG	18 mars
	Montage		Sur rail DIN EN 60715(35mm)au moyen d'un dispositif de clip rapide
	Connexion		Du haut et du bas

Principales fonctions du RCBO STRO7LE-63

Protection contre les surcharges : lorsque le courant dans le circuit dépasse la valeur nominale du STRO7LE-63 RCBO, il coupe automatiquement le circuit dans un délai défini pour empêcher le circuit et l'équipement de surchauffer, évitant ainsi les incendies et les dommages.

Protection contre les courts-circuits : lorsqu'un court-circuit se produit dans un circuit, le STRO7LE-63 RCBO coupe rapidement le circuit pour empêcher le courant de court-circuit de causer de graves dommages au circuit et à l'équipement.

Protection contre les fuites : le STRO7LE-63 RCBO est capable de détecter le courant résiduel (c'est-à-dire le courant de fuite) dans un circuit. Lorsque le courant résiduel dépasse le seuil défini, le STRO7LE-63 RCBO coupe le circuit dans un laps de temps très court pour éviter les accidents d'électrocution et les incendies électriques.

Principe de fonctionnement du RCBO STRO7LE-63

Le STRO7-40 RCBO contient un détecteur de déclenchement magnéto-thermique interne (pour la protection contre les surcharges et les courts-circuits) et un détecteur de courant résiduel (pour la protection contre les fuites). Lorsque le courant ou le courant résiduel dans le circuit est anormal, le percuteur correspondant déclenche le mécanisme de déclenchement du STRO7-40 RCBO, le faisant couper rapidement le circuit.

1. Déclencheur magnétique thermique : il utilise la chaleur et le champ magnétique générés lorsque le courant traverse le conducteur pour déclencher le déclenchement. Lorsque le courant est trop élevé, le conducteur s'échauffe et génère un champ magnétique, provoquant la flexion du bilame à l'intérieur du percuteur magnéto-thermique ou l'attraction de l'aimant sur le noyau de fer, déclenchant ainsi le mécanisme de déclenchement.

2. Détecteur de courant résiduel : il utilise un transformateur de courant homopolaire pour détecter le courant résiduel dans le circuit. Lorsque le courant résiduel dépasse le seuil défini, le détecteur de courant résiduel enverra un signal au mécanisme de déclenchement pour couper le circuit.

Caractéristiques du RCBO STRO7LE-63

Intégration multifonctionnelle : le STRO7LE-63 RCBO intègre des fonctions de protection contre les surcharges, les courts-circuits et les fuites, simplifiant ainsi la conception et l'installation des systèmes électriques.

Haute sensibilité : les RCBO STRO7LE-63 peuvent détecter et couper rapidement les courants anormaux et résiduels dans le circuit, offrant ainsi une protection fiable.

Facile à installer et à entretenir : les RCBO STRO7LE-63 sont généralement modulaires pour une installation et une maintenance faciles.

Haute sécurité : les RCBO STRO7-40 sont rigoureusement testés et certifiés pour une sécurité et une fiabilité élevées afin de garantir le fonctionnement sûr des systèmes électriques.

Scénarios d'application du RCBO STRO7LE-63

Les disjoncteurs différentiels STRO7LE-63 sont largement utilisés dans les systèmes électriques des secteurs résidentiels, commerciaux et industriels, en particulier ceux qui nécessitent une protection simultanée contre les surcharges, les courts-circuits et les fuites à la terre. Ils sont généralement installés dans des boîtes de distribution, des tableaux de distribution ou des armoires de commande pour protéger les circuits et les équipements contre les dommages causés par un courant et une tension anormaux et pour prévenir l'électrocution.
