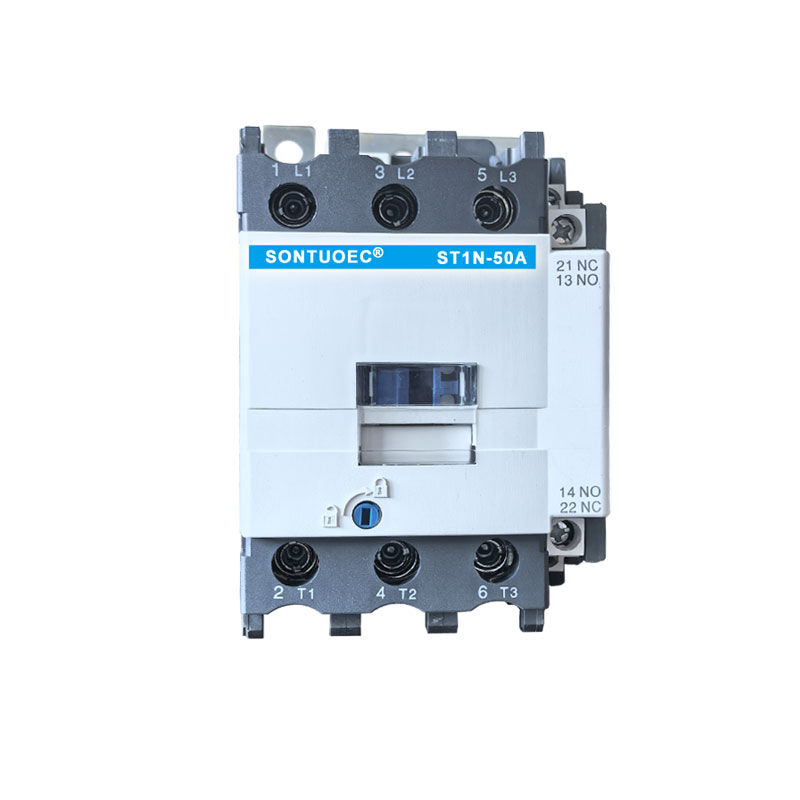

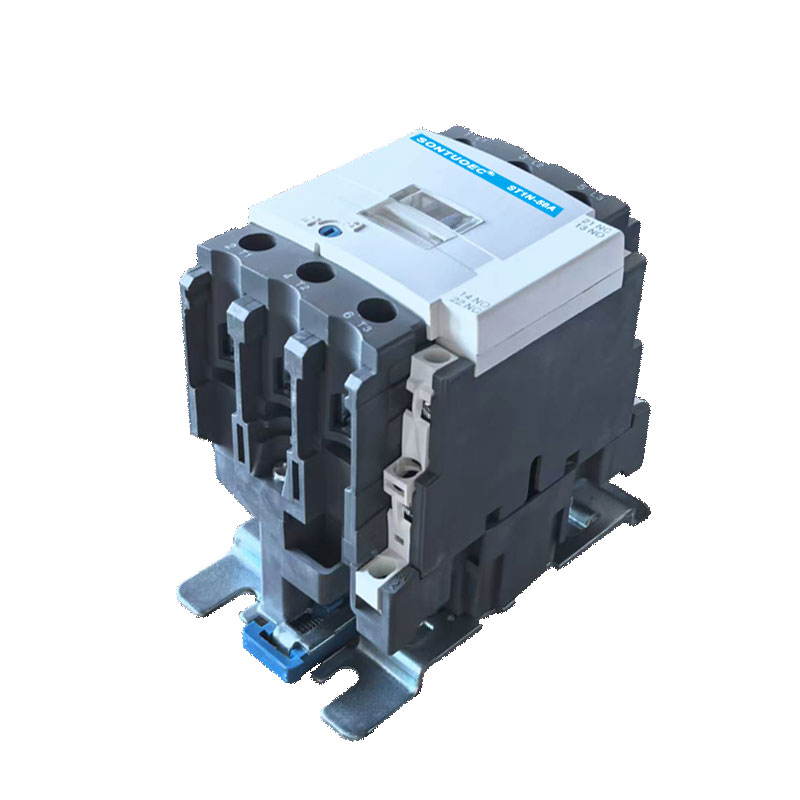

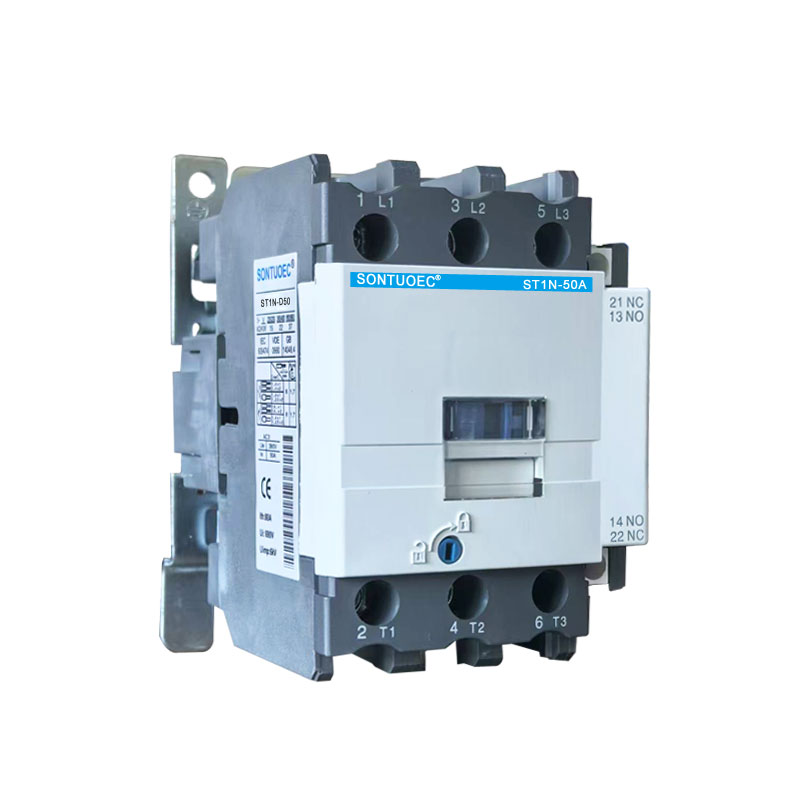

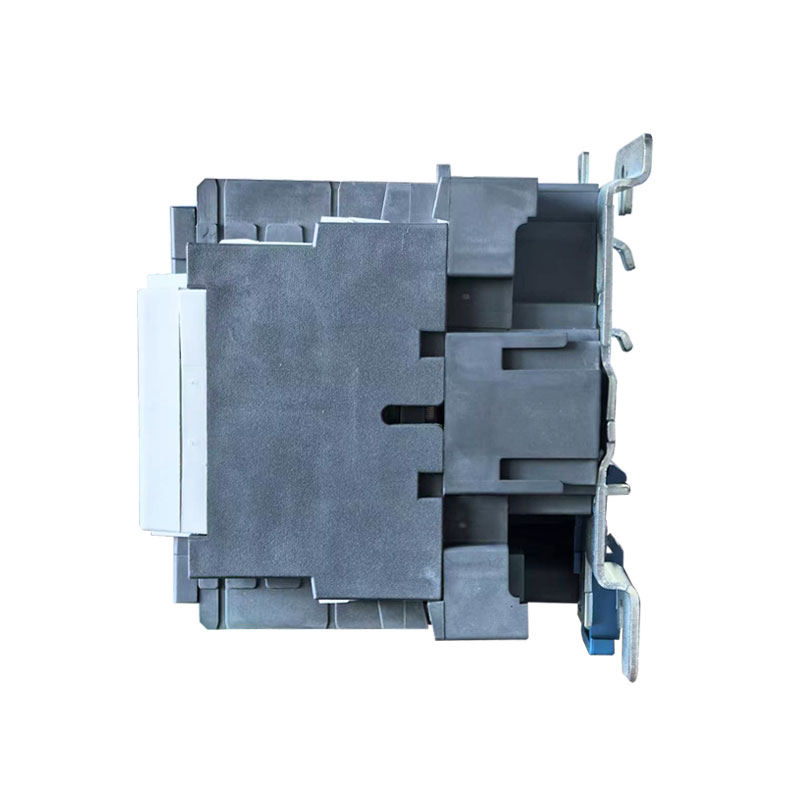

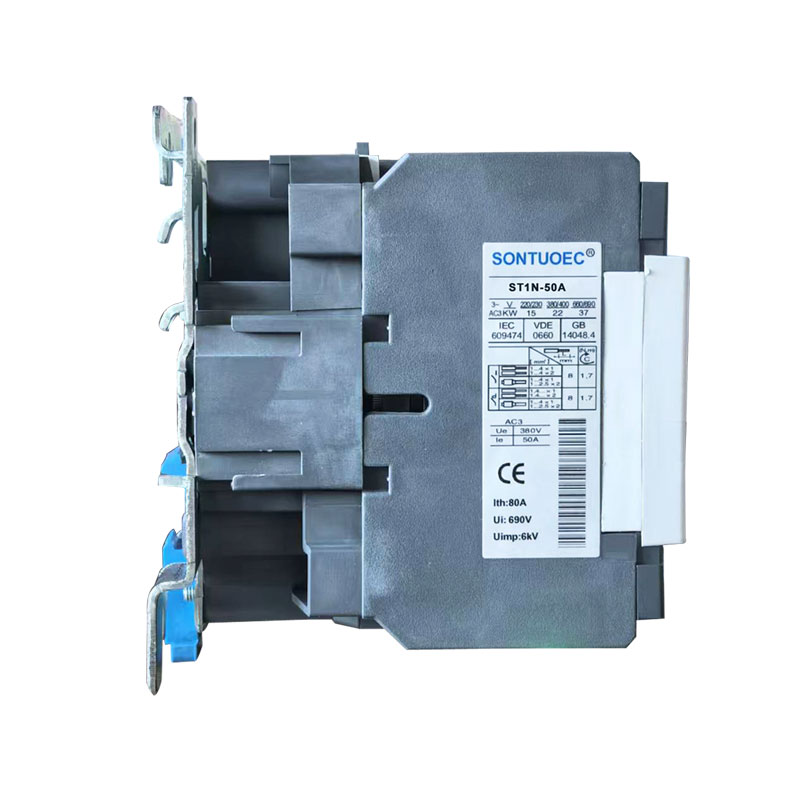

Contacteur CA Sontuoec St1n 3p 4p

SONTUOEC est l'un des fournisseurs/fabricants chinois spécialisés dans la production de divers petits appareils électriques. Le contacteur AC de la série ST1N convient à l'utilisation dans les circuits de la tension nominale jusqu'à 660 V AC 50 Hz ou 60 Hz, du courant nominal jusqu'à 95 A, pour la fabrication et la coupure, le démarrage et le contrôle fréquents du moteur AC. Combiné avec le bloc de contacts auxiliaires, le temporisateur et le dispositif de verrouillage de la machine, etc., il devient le contacteur de retard, le contacteur de verrouillage mécanique, le démarreur étoile-triangle. Avec le relais thermique, il est combiné dans le démarreur électromagnétique. Le contacteur est produit conformément à la norme CEI 60947-1.

Modèle:ST1N

envoyer une demande

Description du produit

Classe actuelle	9A, 12A, 18A, 25A, 32A, 40A, 50A, 65A, 80A, 95A (AC-3 380V)
Tension d'isolation nominale	C.A. 660 V
Tension de fonctionnement nominale	AC380 V, 660 V, 50/60 Hz.
Tension nominale de ligne électrique de contrôle	24V, 32V, 48V, 110V, 127V, 220V, 240V, 380V, 415V, 440V, 480V, 500V, 600V, 660V
Nombre de pôles	3P,4P
Fonctionnalité de fonctionnement	Tension d'attraction : 85 % ~ 110 % Us ; Tension de libération : 20 % ~ 75 % Us

Structure et principe de fonctionnement

Structure : Le contacteur AC ST1N se compose principalement d'un système électromagnétique (y compris le noyau de fer, la bobine et l'anneau de court-circuit, etc.), d'un système de contact (y compris le contact principal et le contact auxiliaire) et d'un dispositif d'extinction d'arc.

Principe de fonctionnement : Lorsque la bobine du contacteur AC ST1N est alimentée, le noyau de fer génère un champ magnétique qui attire l'armature et entraîne les contacts à agir, de sorte que les contacts principaux et les contacts auxiliaires soient fermés ou déconnectés, contrôlant ainsi la marche/arrêt du circuit. Le dispositif d'extinction d'arc est utilisé pour éteindre l'arc lorsque les contacts sont déconnectés afin de protéger les contacts contre les dommages.

Types et caractéristiques

1.Types :

Les contacteurs AC ST1N peuvent être classés en une variété de types en fonction de leur utilisation et de leurs performances, tels que les contacteurs industriels, les contacteurs de bâtiment et domestiques. Les modèles courants incluent la série CJ (par exemple la série CJX2, la série CJ20, la série CJT1) ainsi que les produits en série d'ABB, Siemens, Schneider et d'autres marques.

2. Caractéristiques :

Travail fiable : les contacteurs AC ST1N ont une fiabilité et une stabilité de travail élevées et peuvent résister à des courants et des tensions importants.

Performances stables : son système de contact est composé de matériaux de haute qualité avec une bonne conductivité électrique et une résistance à l'abrasion à haute température.

Maintenance pratique : les contacteurs AC ST1N ont une structure compacte et sont faciles à installer et à entretenir.

Scénarios d'application

Les contacteurs AC ST1N ont une large gamme d'applications dans les systèmes électriques, l'automatisation industrielle, l'électricité du bâtiment et la maison. Par exemple, dans le système électrique, il peut être utilisé pour contrôler le démarrage-arrêt et l'inversion de sens du moteur ; en automatisation industrielle, il peut être utilisé pour contrôler le démarrage et l'arrêt de divers équipements électriques sur la ligne de production ; dans l'électricité du bâtiment et de la maison, il peut être utilisé pour contrôler l'allumage/extinction des équipements, tels que l'éclairage et la climatisation.
