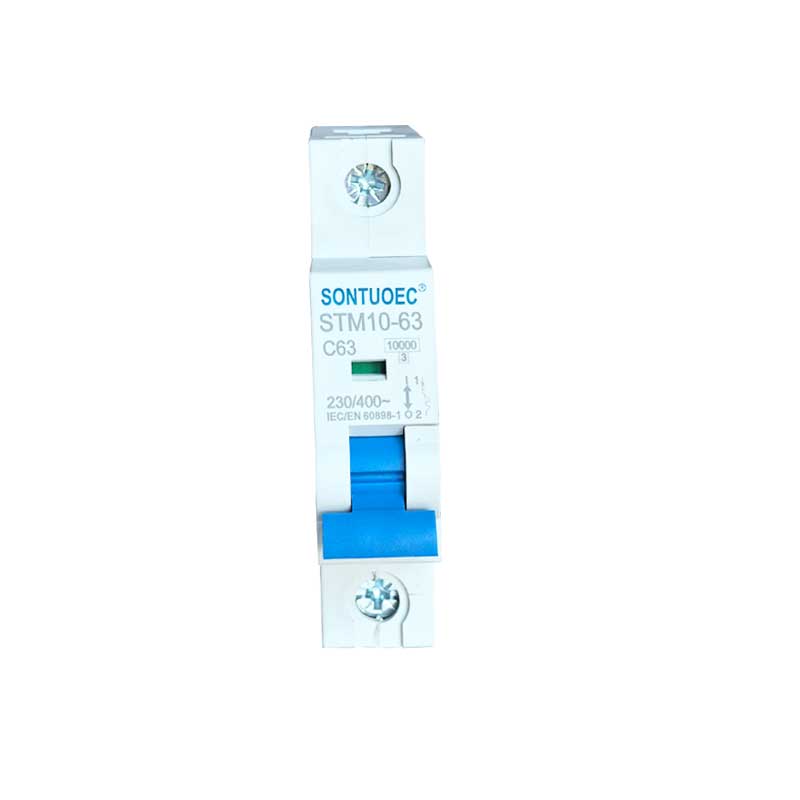

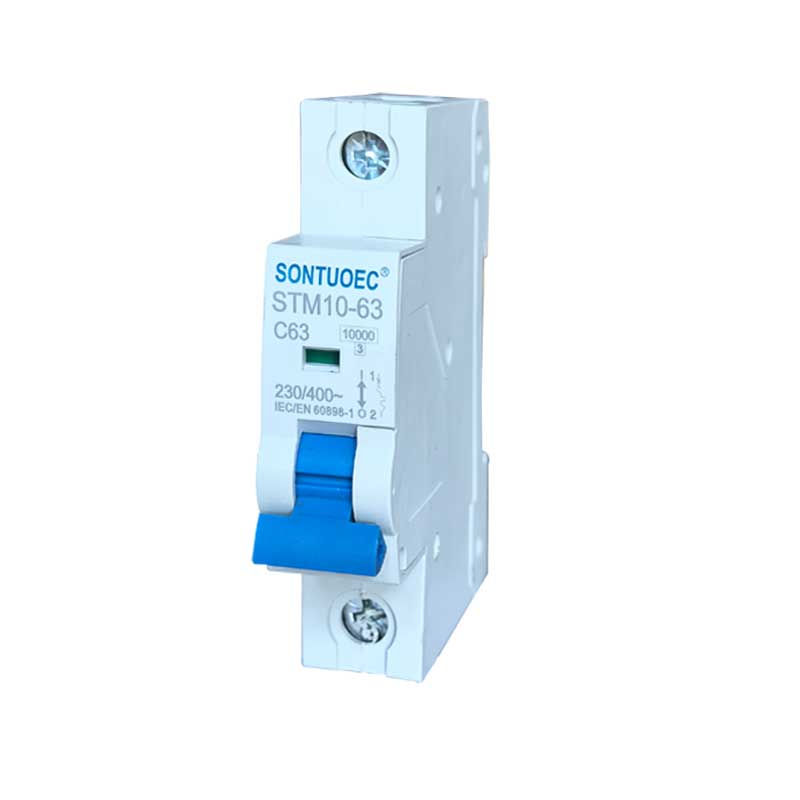

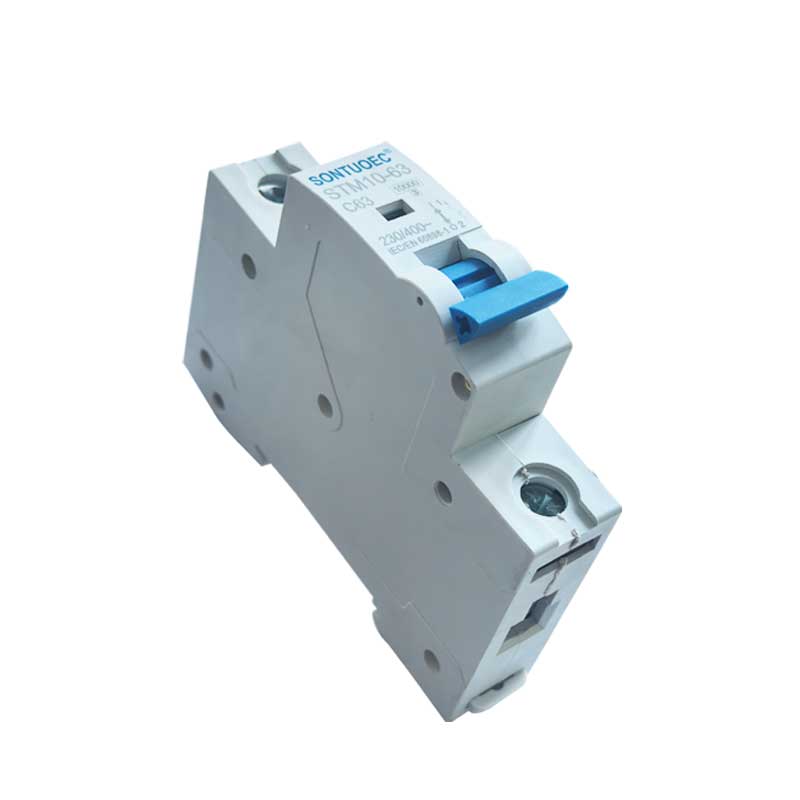

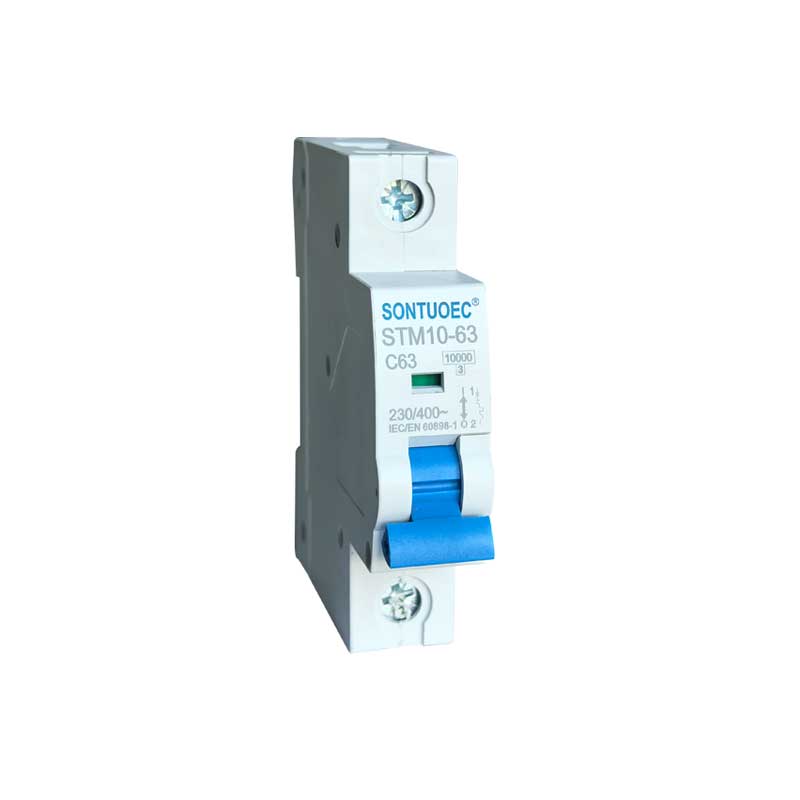

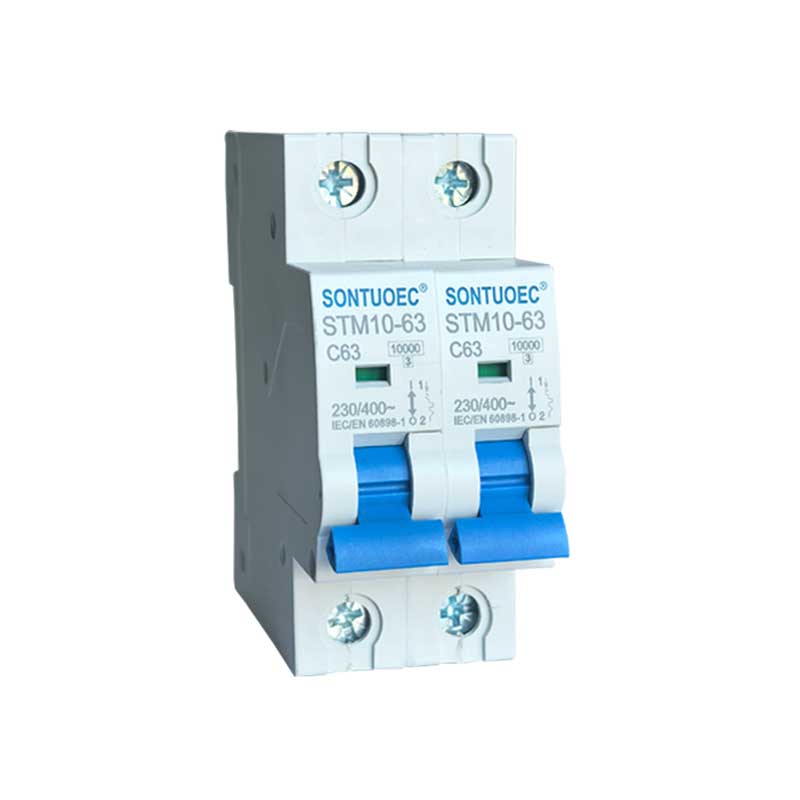

Sontuoec vente directe d'usine MCB Stm10-63 série 6ka disjoncteur miniature

SONTUOEC est l'un des fournisseurs/fabricants chinois spécialisés dans la production de divers petits appareils électriques. Le disjoncteur miniature à coupure élevée de la série STM10-63 présente les caractéristiques d'une structure avancée, de performances fiables, d'une capacité de coupure élevée, d'une apparence élégante et sa coque et ses pièces sont faites d'un matériau résistant aux chocs, avec une forte fonction ignifuge. Il convient pour alimenter un système de fréquence 50 ou 60, Ue 400 V et moins, Ui 63A et moins. Il est principalement appliqué dans les immeubles de bureaux, les résidences, pour l'éclairage, la distribution d'énergie et la protection des équipements contre les surcharges et les courts-circuits. Normalement, il peut également être utilisé comme transfert peu fréquent de système d'alimentation. Il est conforme aux normes IEC60898.1 et GB10963.1

Modèle:STM10-63

envoyer une demande

Description du produit

Caractéristiques:

	Standard		CEI/EN 60898-1
Électrique	Courant nominal In	A	1,2,4,6,10,16,20,25,32,40,50,63A
caractéristiques	Poteaux	P	1,2,3,4
	Tension nominale Ue	V	CA 230, 400
	Tension d'isolement Ui	V	500
	Fréquence nominale	Hz	50/60
	Pouvoir de coupure nominal	A	3000, 4500, 6000
	Tension nominale de tenue aux chocs (1,2/50) Uimp	V	4000
	Tension d'essai diélectrique à ind.Freq.pendant 1 min	Kv	2
	Degré de pollution		2
	Caractéristique de déclenchement thermomagnétique		B,C,D
Mécanique	Durée de vie électrique	t	4000
caractéristiques	Durée de vie mécanique	t	10000
	Degré de protection		IP20
	Température de référence pour le réglage	ºC	30
	d'élément thermique	ºC	30
	Température ambiante	ºC	-5 ~ + 40 (application spéciale, veuillez vous référer à
	(avec moyenne quotidienne ≤35ºC)	ºC	correction de compensation de température)
	Température de stockage	ºC	-25~+70
Installation	Type de connexion des bornes		Jeu de barres de type câble/broche
	Taille des bornes haut/bas pour le câble	mm2	25
	Taille des bornes haut/bas pour le câble	AWG	18/03
	Taille thermique haut/bas pour jeu de barres	mm2	25
	Taille thermique haut/bas pour jeu de barres	AWG	18/03
	Couple de serrage	N*m	2
	Couple de serrage	En livres	18
	Montage		sur rail DIN EN 60715(35mm)au moyen d'un dispositif de clip rapide
	Connexion		De haut en bas

Principales fonctions du disjoncteur miniature STM10-63

1. Protection contre les surcharges : lorsque le courant dans le circuit dépasse la valeur nominale du MCB, le disjoncteur miniature STM10-63 coupe automatiquement le circuit dans un délai défini pour empêcher le circuit et l'équipement de surchauffer.

2. Protection contre les courts-circuits : lorsqu'un court-circuit se produit dans le circuit, le disjoncteur miniature STM10-63 coupe immédiatement le circuit pour empêcher le courant de court-circuit d'endommager le circuit et l'équipement.

3. Protection contre les fuites (certains MCB ont cette fonction) : pour les MCB avec protection contre les fuites, lorsqu'il y a une fuite dans le circuit, le disjoncteur miniature STM10-63 coupe rapidement le circuit pour protéger la sécurité personnelle.

Principe de fonctionnement des MCB

Les MCB contiennent généralement un détecteur de déclenchement thermomagnétique ou électronique, qui est utilisé pour détecter les changements dans le courant dans le circuit. Lorsque le courant est anormal, le percuteur déclenche le mécanisme de déclenchement du MCB, provoquant la coupure rapide du circuit par le disjoncteur miniature STB1-63.

1. Percuteur magnétique thermique : il utilise la chaleur générée lorsque le courant traverse le conducteur pour déclencher le déclenchement. Lorsque le courant est trop important, le conducteur s'échauffe, provoquant la flexion du bilame à l'intérieur du percuteur magnéto-thermique, déclenchant ainsi le mécanisme de déclenchement.

2. Gâche électronique : elle utilise des composants électroniques pour détecter les changements de courant et contrôler l'action du mécanisme de déclenchement. Lorsqu'un courant anormal est détecté, le percuteur électronique envoie un signal au mécanisme de déclenchement pour couper le circuit.

Scénarios d'application du MCB

Les MCB sont largement utilisés dans les systèmes électriques des zones résidentielles, commerciales et industrielles pour protéger les circuits et les équipements contre les dommages causés par des courants anormaux. Ils sont généralement installés dans des boîtes de distribution, des tableaux de distribution ou des armoires de commande et sont utilisés comme interrupteur principal ou interrupteur de dérivation d'un circuit.

Sélection et installation des MCB

1. Sélection : lors de la sélection des MCB, vous devez prendre en compte des facteurs tels que le courant nominal du circuit, le niveau de tension, les caractéristiques de protection et si une protection contre les fuites est requise. Il est également important de s'assurer que le disjoncteur miniature STB1-63 sélectionné est conforme aux normes et réglementations locales en matière de sécurité électrique.

2.Installation : Le disjoncteur miniature STB1-63 doit être installé dans un environnement sec et ventilé, exempt de gaz corrosifs et garantir qu'il est câblé correctement et en toute sécurité. Lors de l'installation, les réglementations de sécurité électrique et les procédures d'exploitation pertinentes doivent être respectées.
