Impression laser Disjonction de circuit de boîtier moulé MCCB est un dispositif électrique utilisé pour protéger les circuits avec un enveloppement de coque et un intérieur contenant des composants clés tels que les contacts, les fusibles et les versions électromagnétiques. Lorsque le courant dépasse la valeur définie, le fusible soufflera rapidement, déclenchant la libération électromagnétique à agir, ce qui fait s'ouvrir rapidement les contacts, coupant ainsi le circuit et évitant les dommages à l'équipement électrique en raison de la surcharge ou du court-circuit.
Taper |
Nombre des pôles |
Classé courant en (a) |
Court-circuit Capacité d'interruption USI / ICS |
|||||||
CA |
||||||||||
230 V |
250V |
380v |
400 V |
415v |
460v |
500 V |
600 V |
|||
SBE52B |
2p |
15,20,30,40,50 |
50/25 |
15/17.5 |
30/15 |
30/15 |
14/13 |
14/7 |
7.5 / 4 |
7.5 / 4 |
SBE53B |
3p |
15,20,30,40,50 |
50/25 |
15/17.5 |
30/15 |
30/15 |
14/13 |
14/7 |
7.5 / 4 |
7.5 / 4 |
SBE54B |
4p |
15,20,30,40,50 |
50/25 |
15/17.5 |
30/15 |
30/15 |
14/13 |
14/7 |
7.5 / 4 |
7.5 / 4 |

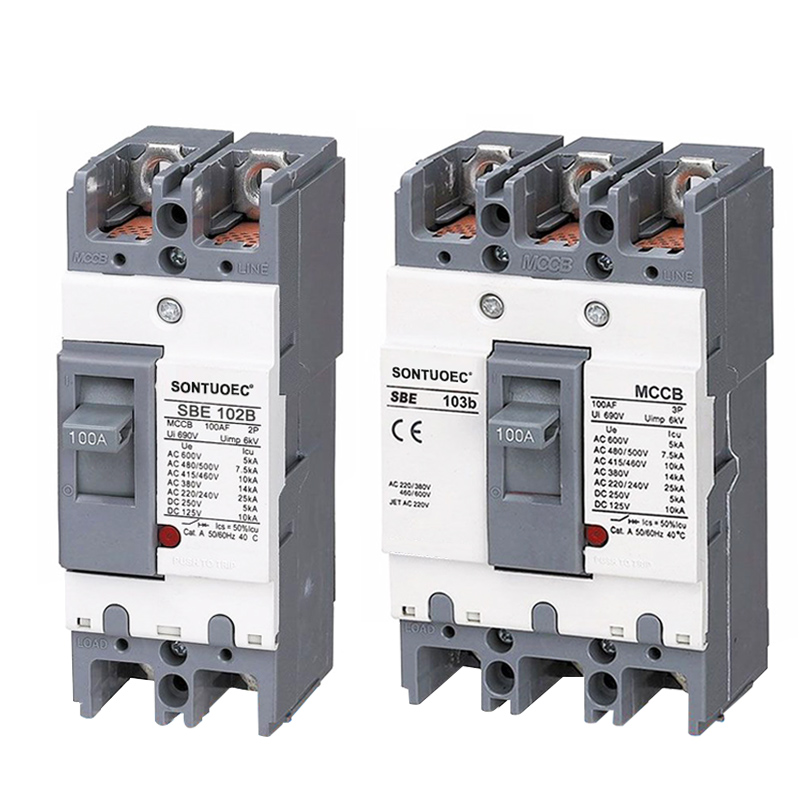

SBE102B |
2p |
60,75,100 |
50/25 |
15/17.5 |
30/15 |
30/15 |
14/13 |
14/7 |
7.5 / 4 |
7.5 / 4 |

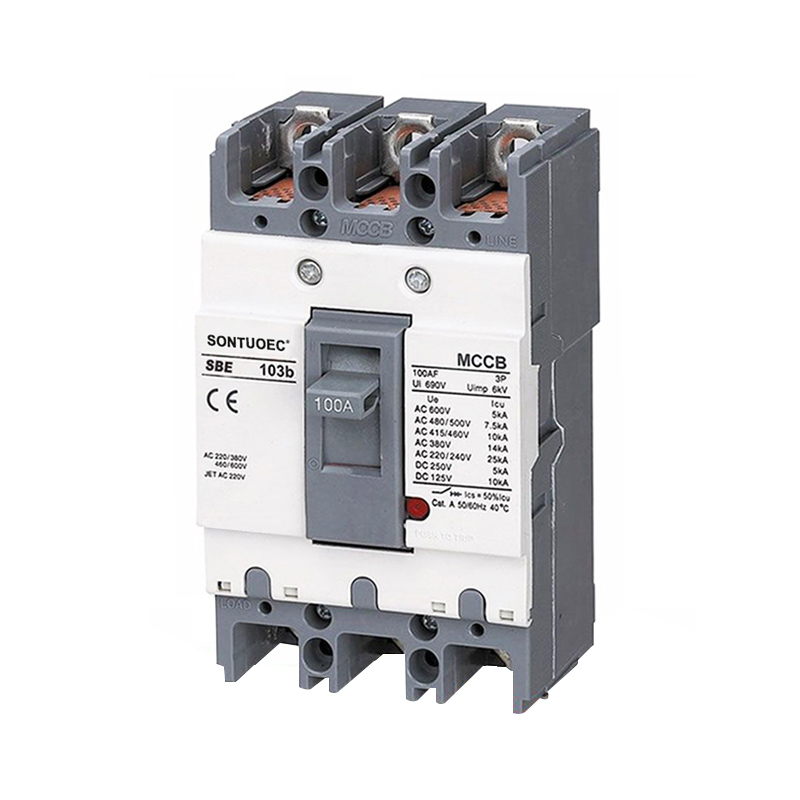

SBE103B |
3p |
60,75,100 |
50/25 |
15/17.5 |
30/15 |
30/15 |
14/13 |
14/7 |
7.5 / 4 |
7.5 / 4 |
SBE104B |
4p |
60,75,100 |
50/25 |
15/17.5 |
30/15 |
30/15 |
14/13 |
14/7 |
7.5 / 4 |
7.5 / 4 |

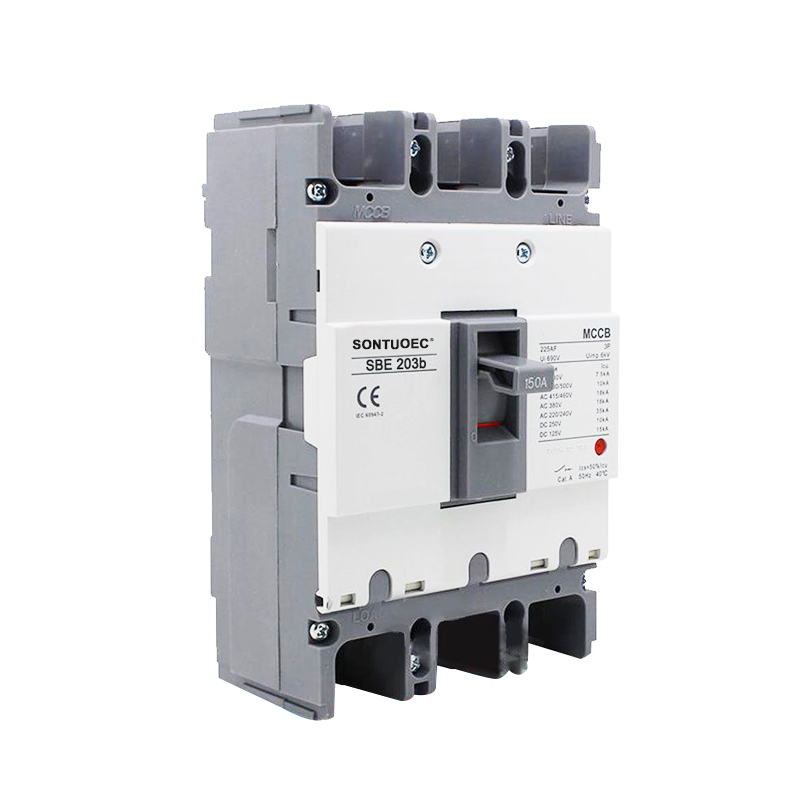

SBE203B |
3p |
125,150.175,200,225,250 |
25/13 |
10/5 |
18/10 |
18/10 |
18/10 |
15/7,5 |
7.5 / 4 |
7.5 / 4 |
SBE403B |
3p |
250 300,350 400 |
50/25 |
15/17.5 |
35/18 |
35/18 |
35/18 |
35/18 |
25/13 |
22/11 |
Capacité de courant et court-circuit plus élevé: les MCCB ont une capacité de courant nominale plus élevée et de court-circuit nominal pour protéger plus de manière fiable les circuits contre les dommages.
Fonctions de protection multiples: les MCCB sont généralement équipés de fonctions de protection multiples telles que la protection contre la surcharge, la protection des courts-circuits et la protection des tremblements de terre, qui peuvent être configurées en fonction des besoins réels.
Fonctionnement manuel et automatique: les MCCB sont équipés de fonctions de fonctionnement manuel et automatique, qui sont faciles à contrôler et à maintenir les utilisateurs.
Haute précision et haute efficacité: fabriquée avec une technologie d'estampage avancée et un flux de processus, il a une précision élevée et une efficacité de production élevée.
Configuration flexible: avec la plage de courant nominale réglable, MCCB est capable de s'adapter aux besoins de différentes charges électriques et peut être configuré de manière flexible en fonction de la situation réelle.
Adaptabilité environnementale forte: MCCB est capable de maintenir de bonnes performances dans des environnements difficiles tels que la température élevée, la basse température ou l'humidité, et sa conception résistante à la corrosion et à la poussière et à l'eau lui permet de fonctionner de manière fiable dans des environnements industriels rigoureux.
Impression laser Disjonction de circuit de boîtier moulé MCCB convient à la puissance et à l'éclairage industriels ou commerciaux avec AC50 / 60Hz, tension de travail nominale jusqu'à AC600V / DC250V, courant nominal jusqu'à 630A. C'est une sorte de disjoncteur économique avec les personnages d'une fonction stable et fiable, d'une belle apparence, d'une petite taille et d'une longue durée de vie. Il peut être utilisé pour la conversion de la ligne et du moteur de départ peu fréquent. Il peut également être attaché pour installer les accessoires qui ont une fonction de protection pour éviter la sous-tension de perte de perte. Le produit peut installer la ligne de connexion avec la carte avant et la carte arrière, il peut également équiper un appareil à la main ou un appareil à moteur à contrôler à distance. Les types sont CABE 52B, 53B, 54B, 102B, 103B, 104B, 202B, 203B, 204B, 402B, 403B, 404B, 602B, 603B, 604B, 802B, 803B, 804B, etc.
A. Nous utilisons un matériau moulé avec un excellent ignifuge, de bonnes performances d'isolation et des caractères de résistance à haute température.
B. Nous adoptons du cuivre épais galvanisé en feuille, il évite que les défauts du fil conducteur glissent facilement les dents.
C.La nouvelle structure de conception est une taille esthétique et compacte, bonne apparence et efficace.
D. Technologie de traitement avancée.
Champ industriel: les MCCB sont couramment utilisés pour contrôler et protéger les équipements et les machines d'usine pour assurer la sécurité et la stabilité de la production industrielle.
Commercial: les MCCB sont utilisés pour distribuer l'énergie et protéger les circuits dans les systèmes électriques des grands bâtiments et des locaux commerciaux.
Résidentiel: les MCCB sont également largement utilisés pour protéger les circuits domestiques et l'équipement électrique pour assurer la sécurité de l'électricité résidentielle.
Transport et énergie: les MCCB jouent également un rôle clé dans les feux de circulation, les signaux ferroviaires, les systèmes de métro, ainsi que les centrales électriques et les systèmes de transmission pour assurer un fonctionnement stable et une protection rapide de la déconnexion des équipements électriques.
