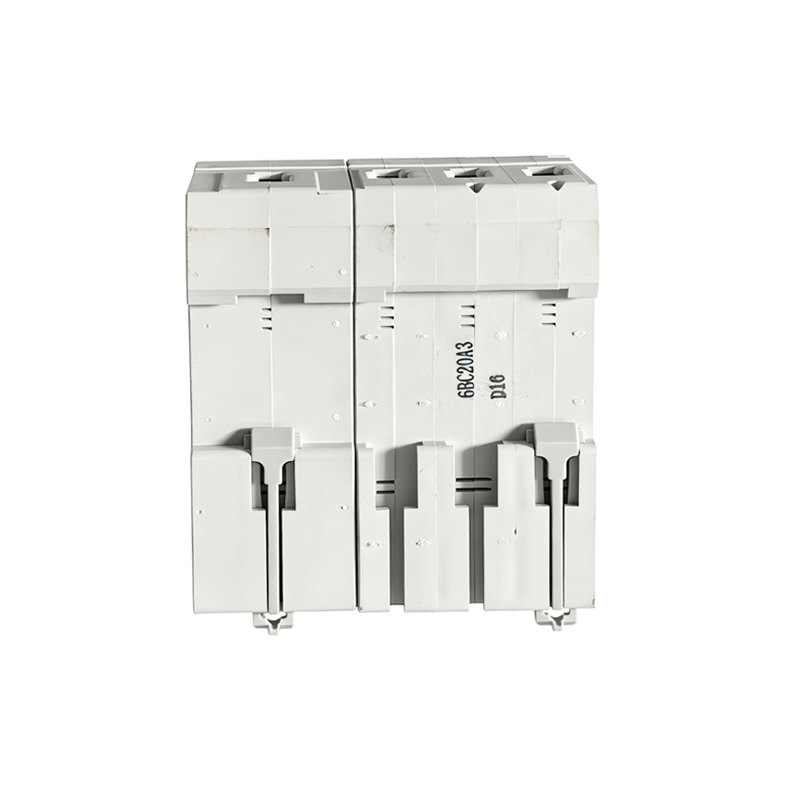

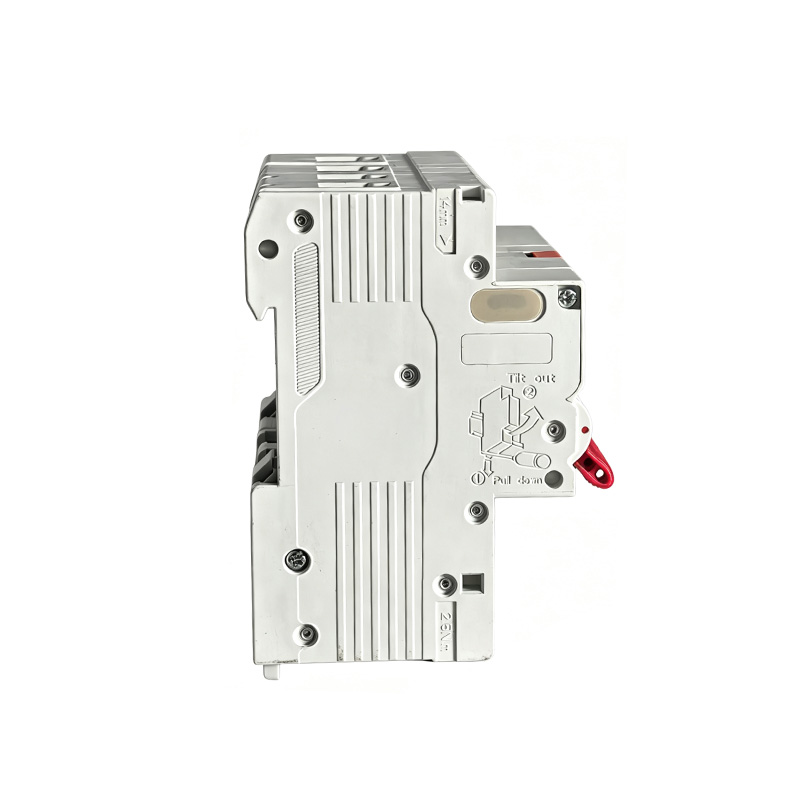

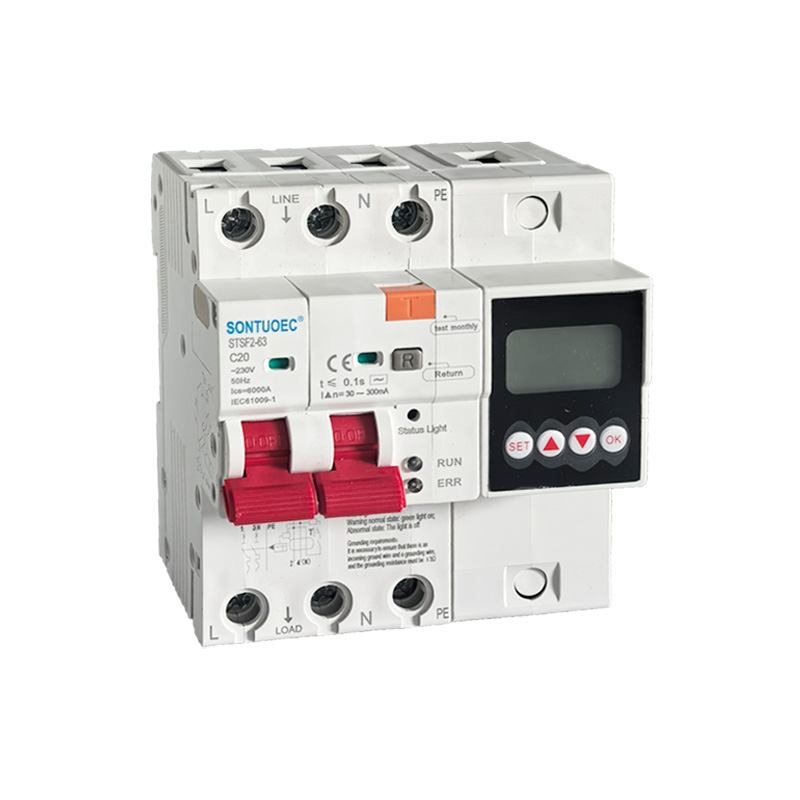

Protecteur Intelligent de fuite de choc électrique d'immersion, disjoncteur d'air 220V

CARACTÉRISTIQUES:

TEMPÉRATURE DE L'AIR ENVIRONANT :

1. La température de l'air ambiant ne doit pas être inférieure à -5 1 C, ni supérieure à +40 C, et la valeur moyenne quotidienne ne doit pas dépasser +35 C.

2. Altitude : L'altitude du site d'installation ne doit pas dépasser 2 000 m.

3.Conditions atmosphériques

L'air est pur et à une température maximale de +40 'C, l'humidité relative de l'air n'est pas supérieure à 50 %. Une humidité relative plus élevée est autorisée à des températures plus basses, comme à +20 C,

L'humidité relative ne doit pas dépasser 90 %. En raison de la condensation modérée occasionnelle provoquée par les changements de température, il convient de veiller à prendre les mesures appropriées.

4. Catégorie d'installation Les catégories d'installation sont lI et III

Courant et nombre de pôles

100A : Cela indique que le RCBO est évalué à 100 ampères. Le courant nominal est la valeur maximale du courant que le disjoncteur peut transporter en continu sans provoquer de surchauffe ni de dommages.

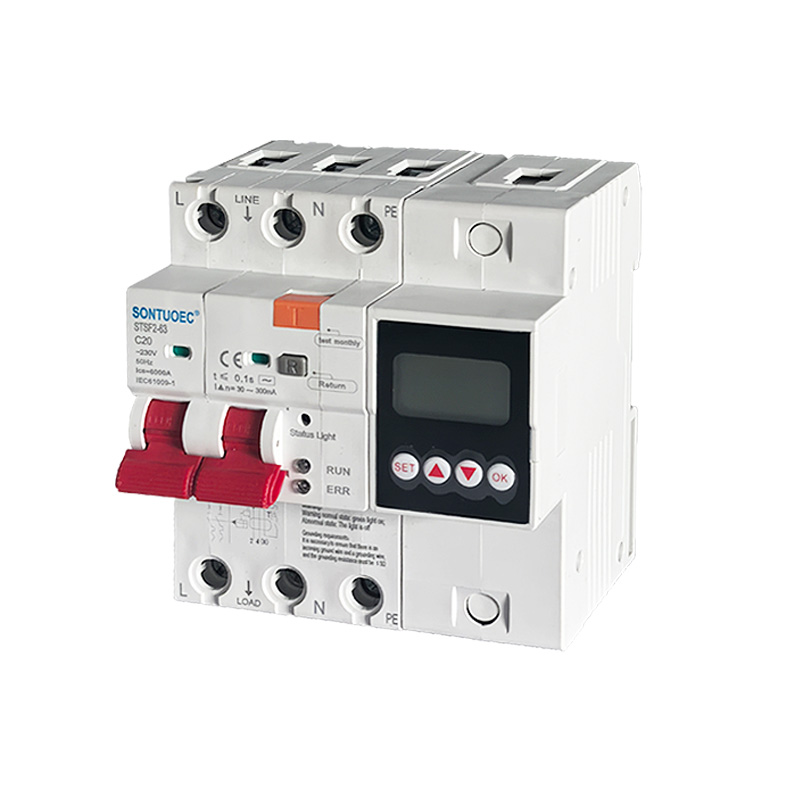

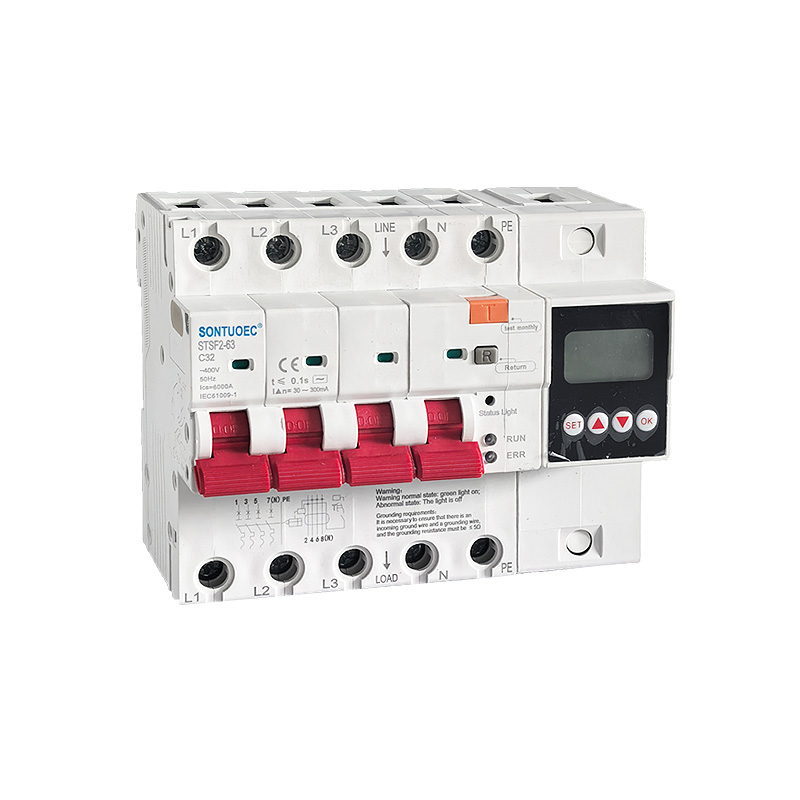

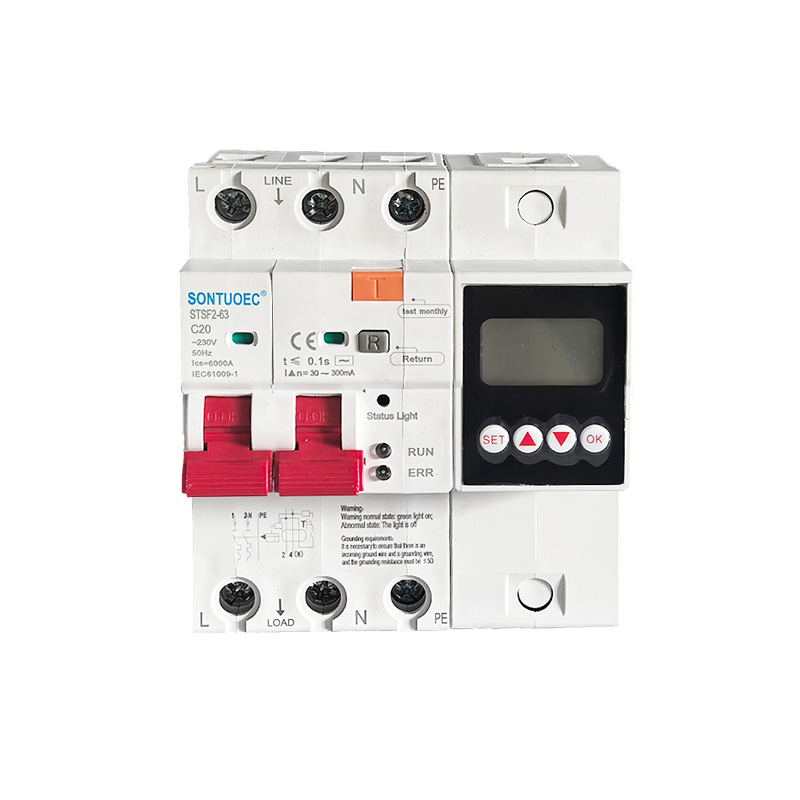

2p, 4p : Le « p » représente ici le nombre de pôles, c'est-à-dire le nombre de phases du circuit auxquelles le disjoncteur peut être connecté. 2p signifie que le disjoncteur peut être connecté à deux phases du circuit (généralement Feu et Zéro), tandis que 4p signifie qu'il peut être connecté à quatre phases du circuit (généralement trois phases Feu et Zéro).

Multifonctionnel

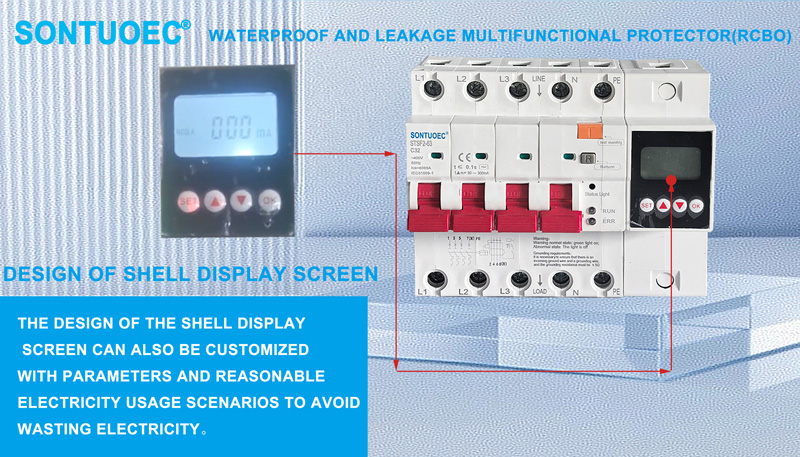

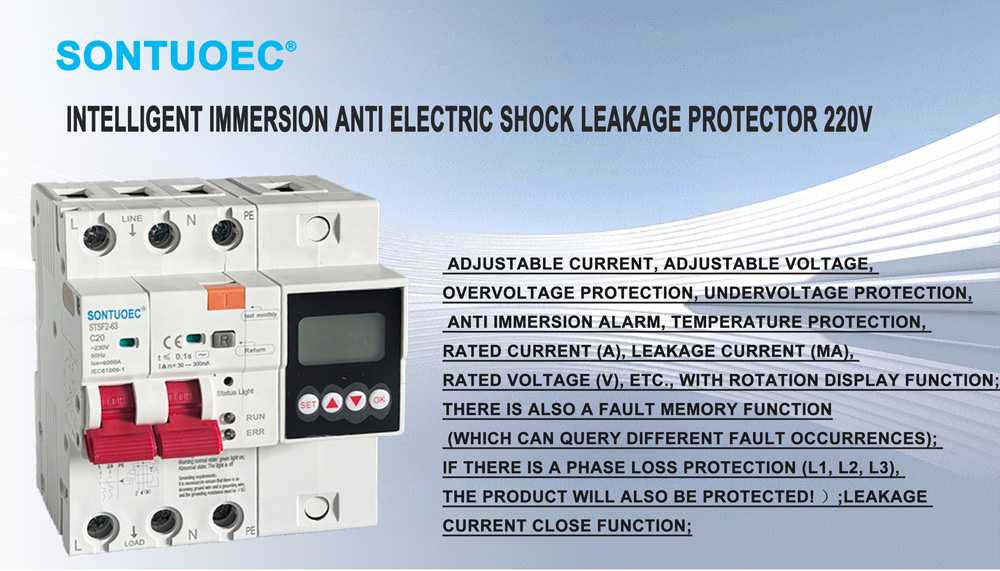

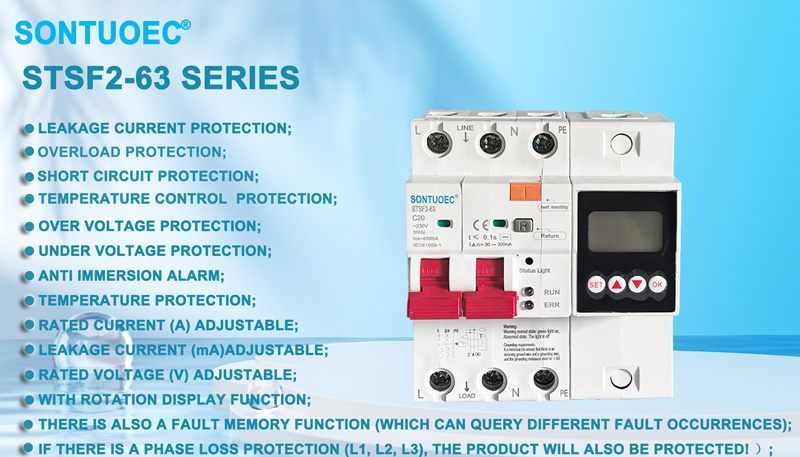

Multifonctionnel indique que ce RCBO multifonctionnel 100A 2p 4p est équipé d'une variété de fonctions de protection. En plus de la protection de base contre les surcharges et les courts-circuits, il peut également fournir une protection contre les fuites, une protection contre les sous-tensions, une protection contre les surtensions, etc. protection de la température, alarme de pénétration d'eau, courant et tension réglables. Ces protections permettent au RCBO de fournir une protection plus complète pour les circuits et les équipements.

Avertissement!

Avertissement état normal : voyant vert allumé ;

État anormal : la lumière est éteinte

Exigences de mise à la terre :

Il est nécessaire de s'assurer qu'il y a un fil de terre entrant et un fil de terre, et la résistance de terre doit être de 5Q !

Scénario d'application

Étant donné que le RCBO a diverses fonctions de protection, il est souvent utilisé dans les circuits qui nécessitent la sécurité des personnes, tels que les circuits électriques pour l'éclairage, les faibles puissances et les appareils électriques dans les maisons et les lieux publics. Ces endroits sont souvent caractérisés par de l’eau et de l’humidité, ce qui peut facilement provoquer des accidents de fuite. En outre, le RCBO peut également être utilisé dans les systèmes électriques industriels où la sécurité humaine est une condition préalable, tels que les circuits de commande d'éclairage périphériques, les systèmes radar et les instruments d'exploration géologique.
