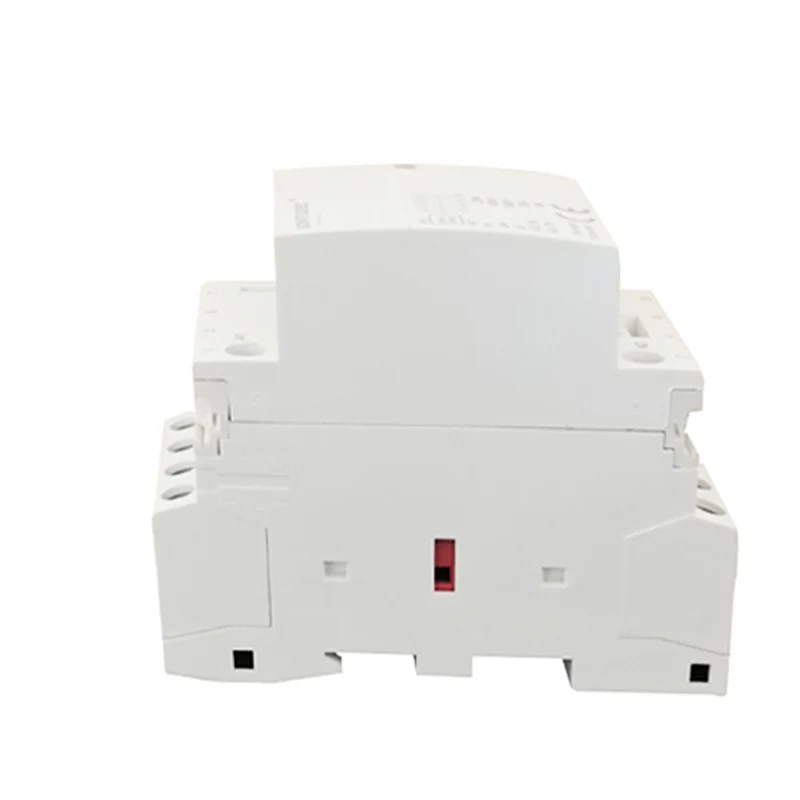

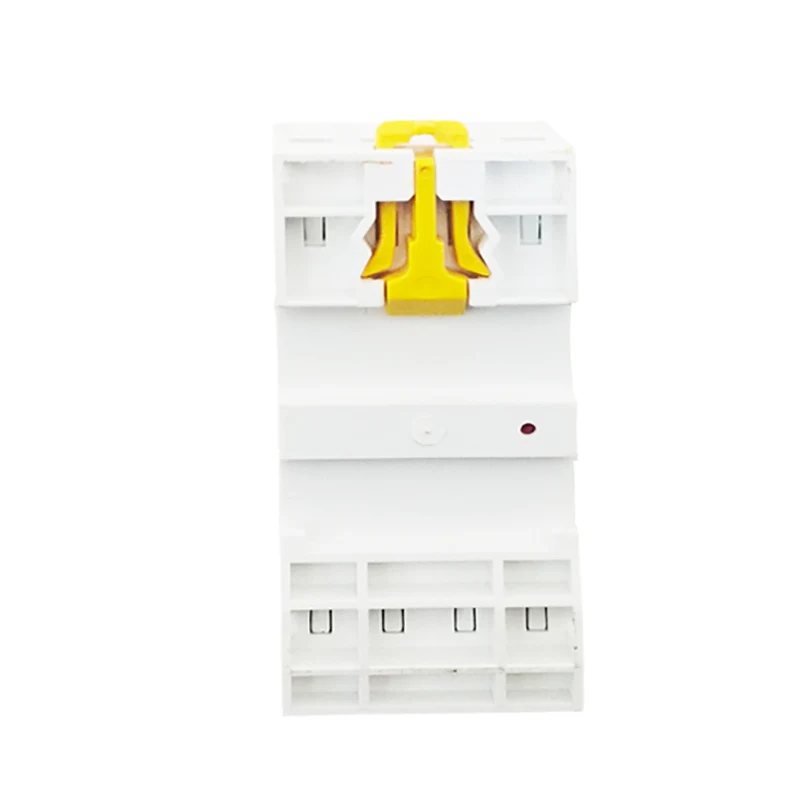

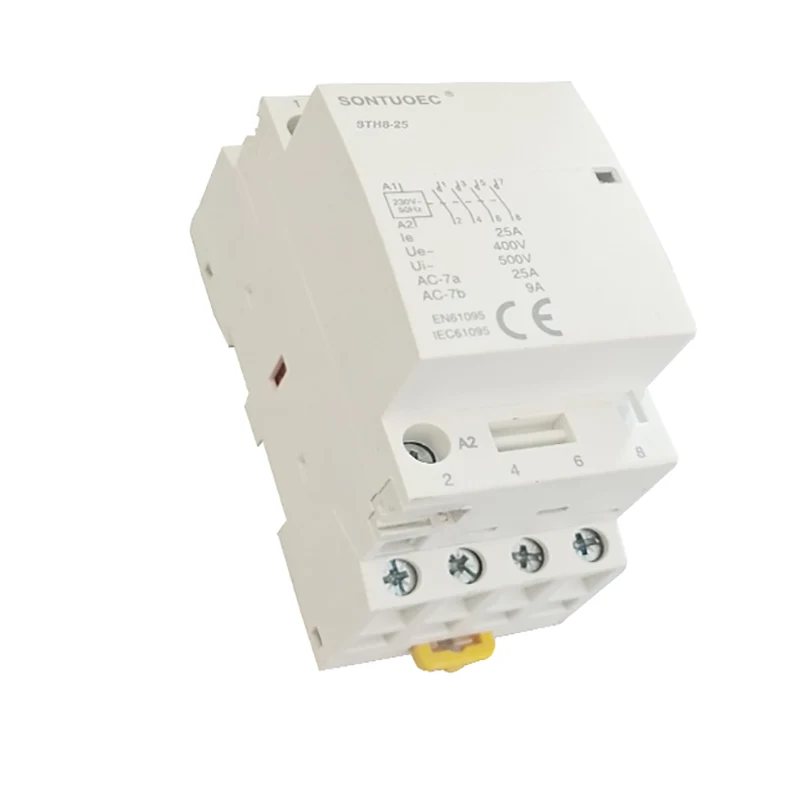

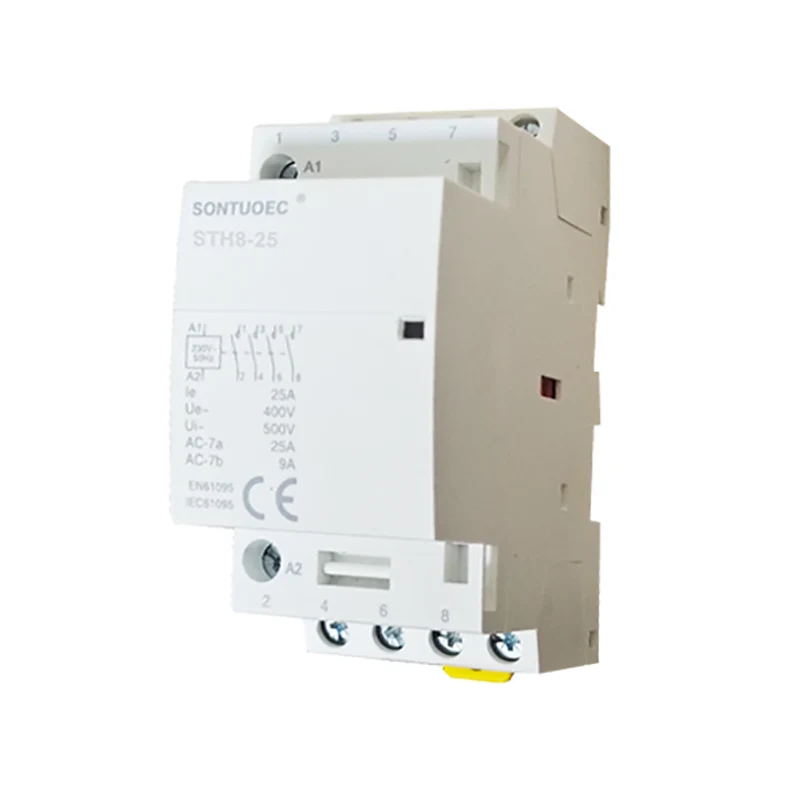

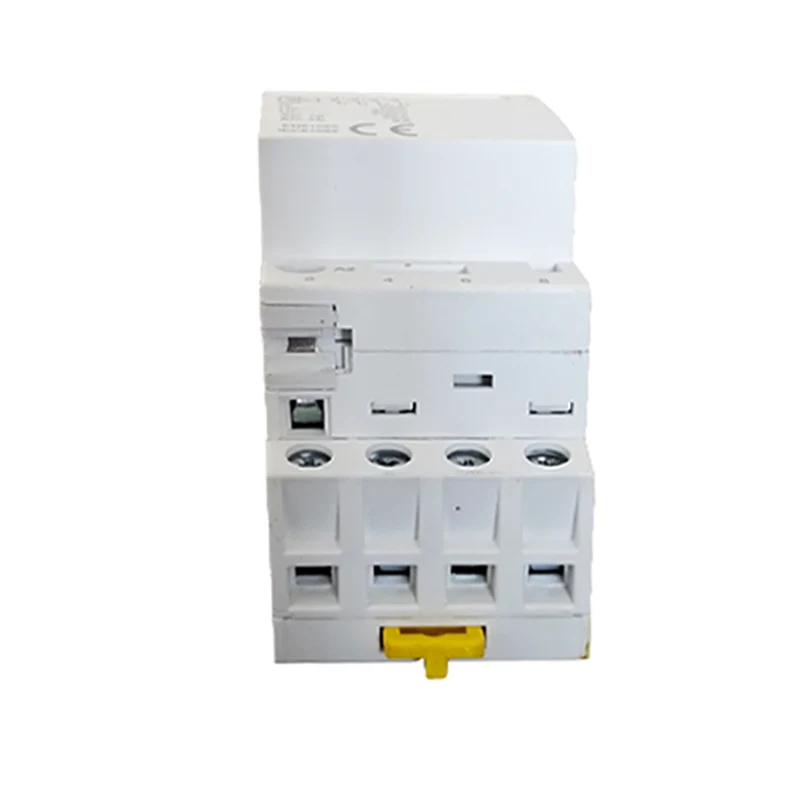

Contacteur en courant alternatif du ménage

Taper					Largeur en 9 mm modules

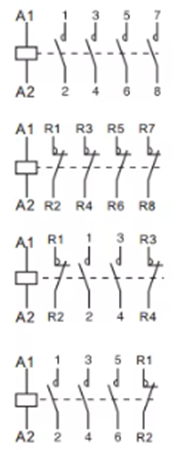

1p	Note (LN) AC-7A	Note (LN) AC-7A	Contrôle tension (VAC) (50Hz)	Contact
	16A	6A	24	1no	2
	20A	7a	110	1NC
	25A	9A	230
2p
	16A	6A	24	2No	2
	20A	7a	110	1NO + 1NC
	25A	9A	230	2NC
	32a	12A	24	2No	4
	40a	18a	110	1NO + 1NC
	63a	25A	230	2NC
	100A	_	24		6
			110	2No
			230
3p
	16A	6A	24	3NO	4
	20A	7a	110	3NC
	25A	9A	230
	32a	12A	24	3NO	6
	40a	18a	110	3NC
	63a	25A	230
4p
	16A	6A	24	4NO	4
	20A	7a	110	4NC
	25A	9A	230	2NO + 2NC 3NO + 1NC
	32a	12A	24	4NO	6
	40a	18a	110	4NC
	63a	25A	230	2NO + 2NC 3NO + 1NC
	100A	_	24	4NO	12
			110
			230

Structure principale

Le contacteur AC ménagers se compose généralement des parties suivantes:

Système de contact: y compris les principaux contacts et contacts auxiliaires. Le contact principal est utilisé pour s'allumer et casser le circuit principal, qui a généralement un courant nominal plus grand; Le contact auxiliaire est utilisé pour activer et casser le circuit de commande, qui a un courant nominal plus petit.

Système électromagnétique: Il se compose de noyau de fer, d'armature et de bobine. Lorsque la bobine est sous tension, le noyau génère un champ magnétique qui attire l'armature et ferme les contacts; Lorsque la bobine est désactivée, le champ magnétique disparaît, l'armature est libérée et les contacts sont cassés.

Dispositif d'extinction de l'arc: utilisé pour éteindre l'arc lorsque les contacts sont déconnectés, empêchant l'arc de endommager les contacts.

Shell et accessoires: le shell est utilisé pour protéger les composants internes de l'influence de l'environnement externe; Les accessoires comprennent des supports de montage, des bornes, etc., qui sont utilisés pour réaliser l'installation et le câblage du contacteur.

Principe de fonctionnement

Le principe de travail des contacteurs AC ménagers est basé sur le principe de l'induction électromagnétique. Lorsque la bobine est sous tension, le noyau de fer génère un champ magnétique qui attire l'armature et ferme les contacts; Lorsque la bobine est désactivée, le champ magnétique disparaît, l'armature est libérée et les contacts sont déconnectés. En contrôlant l'énergie et la désargisation de la bobine, la télécommande et la protection des circuits domestiques peuvent être réalisées.

Paramètres techniques

Les principaux paramètres techniques des contacteurs AC ménagers comprennent la tension nominale, le courant nominal, la fréquence nominale, la capacité de connexion et de rupture, etc. La sélection de ces paramètres doit être déterminée en fonction de la situation réelle du circuit domestique pour assurer le fonctionnement normal et l'utilisation sûre du contacteur.

Tension nominale: fait référence au niveau de tension lorsque le contacteur fonctionne normalement.

Courant nominal: fait référence au courant maximum que le contacteur peut résister pendant longtemps sous la tension nominale.

Fréquence nominale: la fréquence de l'alimentation lorsque le contacteur fonctionne normalement.

Capacité de connexion et de rupture: le courant maximum que le contacteur peut connecter de manière fiable et briser dans les conditions spécifiées.
