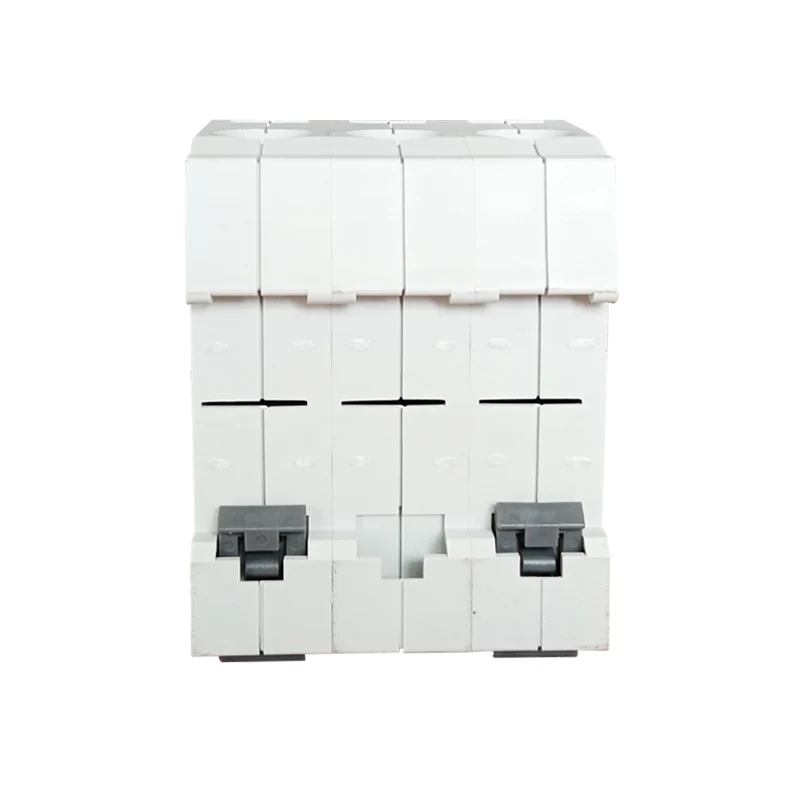

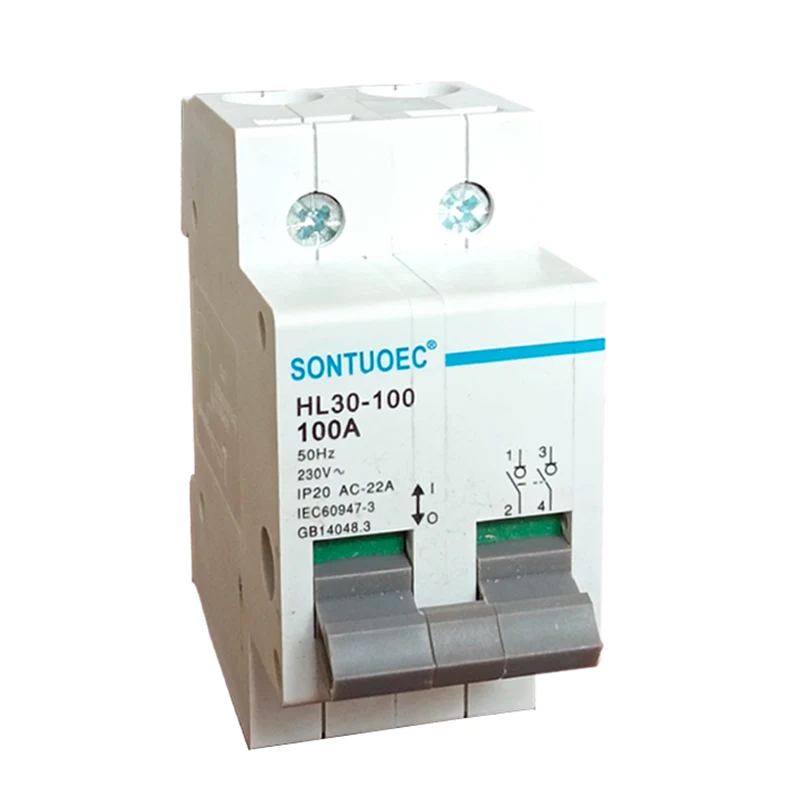

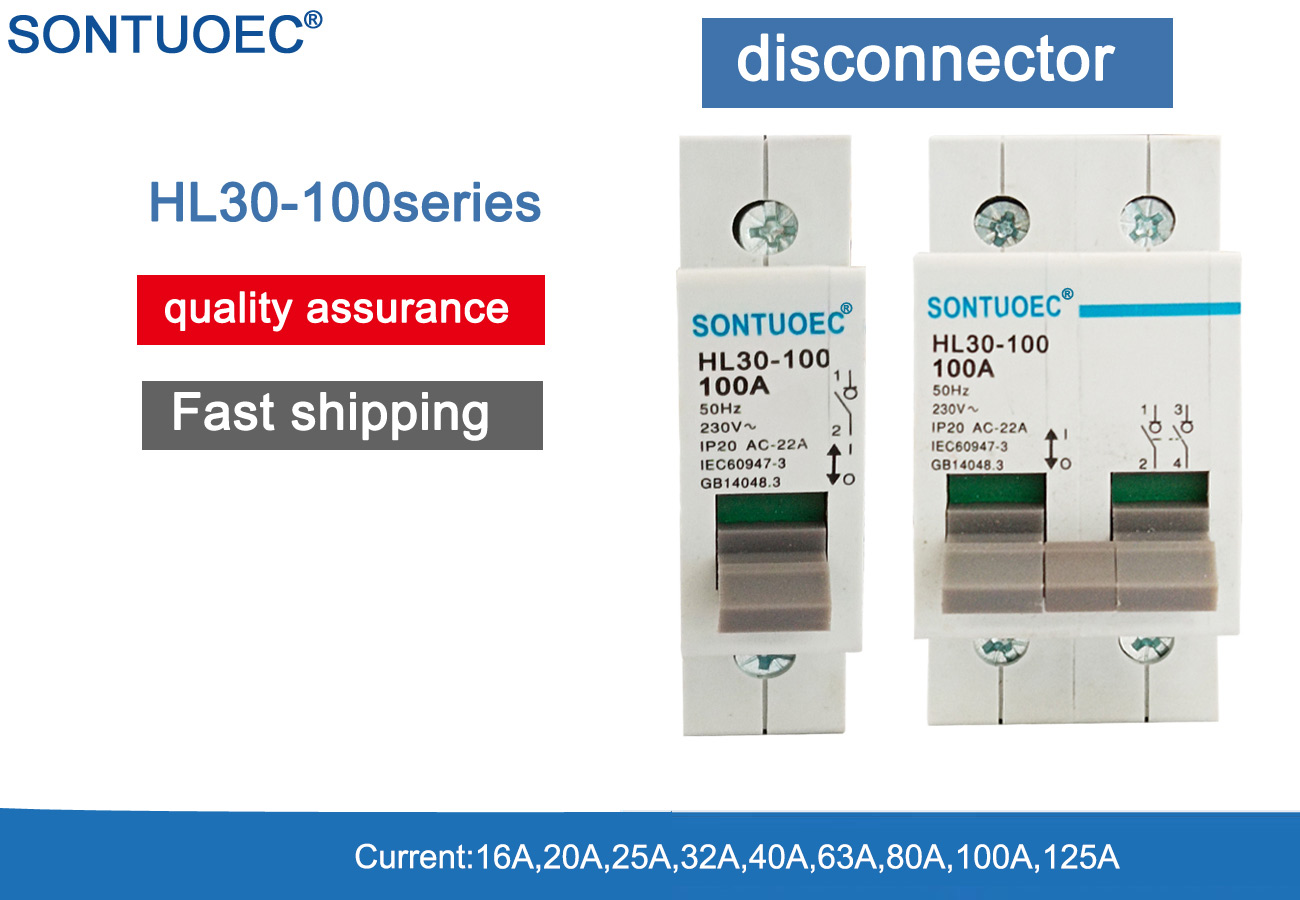

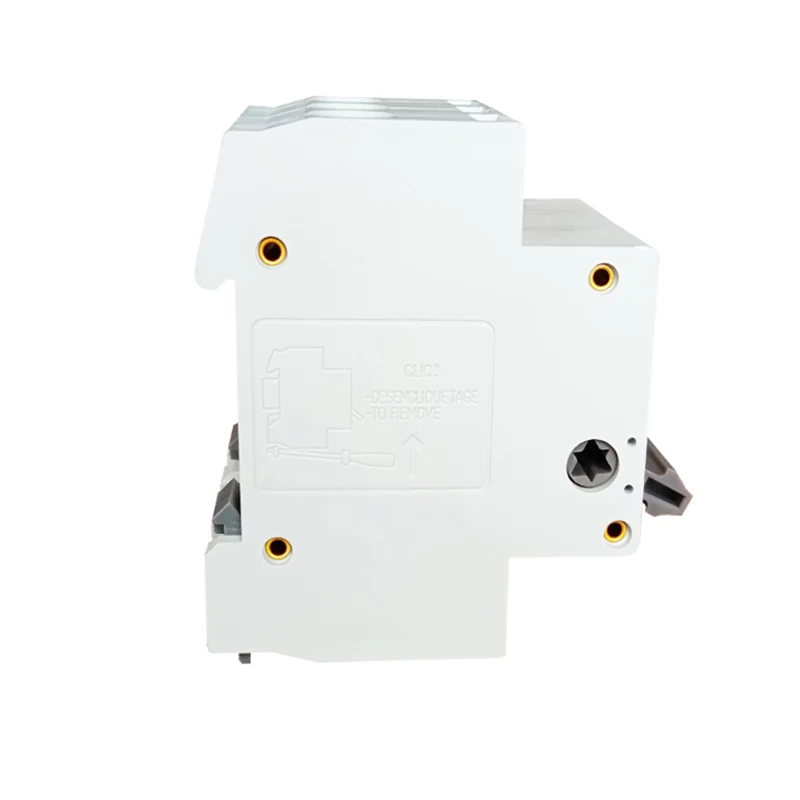

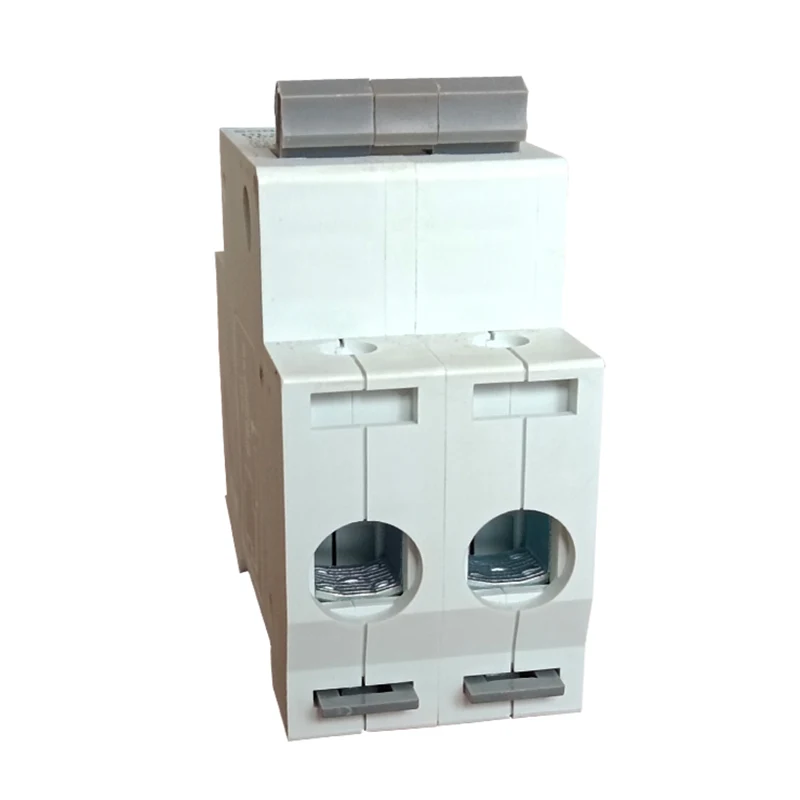

Interrupteur d'isolateur HL30-100

Sontuoec est un fournisseur et un grossiste du commutateur d'isolateur HL30-100 avec une qualité et un prix compétitifs en Chine.

envoyer une demande

Description du produit

Nom de produit	Interrupteur d'isolateur de la série HL-30
Pôle	1p 2p 3p 4p
Classé Actuel	16,25a, 40a, 63A, 80A, 100A, 125A
Classé Tension	1p: AC230V 2p, 3p.4p: AC400V
Tension d'isolation Ui	690v
Classé Tension avec impulsion (1.2 / 50) UIMP	6KV
Classé court circuit résiste au courant ICW	12LE / 1S
Classé court Capacité de fabrication de circuits ICM	20LE / 0.1S
Création nominale et la capacité de rupture	3ie, 1,05ue, cosφ = 0,8
Utiliser la catégorie	AC-21B, AC-22A
Électrique Vie	1500
Mécanique Vie	8500
Pollution Degré	3
Stockage Température	-35ºC ~ + 70ºC
Installation altitude	<2000m
Maximum Capacité de câblage (NM²)	16 (20a ~ 63a) 50 (80a ~ 125a)
Maximum Couple limite	2.0 (20A ~ 63A) 3,5 (80a ~ 125a)

Principe de fonctionnement

Le principe de fonctionnement du commutateur d'isolateur HL30-100 est relativement simple. Il contient un ou plusieurs contacts qui peuvent être ouverts ou fermés lorsque le commutateur est utilisé. Lorsque les contacts sont fermés, les cellules de la batterie sont connectées, permettant au courant de passer. Lorsque les contacts sont ouverts, la connexion entre les cellules est cassée et le courant ne peut pas couler.

Scénarios d'application

1p, 2p, 3p, 4p Micro Switch Disconnecteur (MSD). Lorsque l'interrupteur d'isolateur HL30-100 est ouvert, il y a une distance d'isolation entre les contacts et la marque de déconnexion évidente selon les besoins en station. Il peut être utilisé comme commutateur principal ou pour ouvrir ou fermer le circuit.
