Contacteur électronique

Le contacteur électronique de haute qualité de Sontuoec est principalement appliqué dans les circuits la tension nominale jusqu'à 660 V, AC 50Hz ou 60 Hz, courant nominal jusqu'à 95A, pour la fabrication et la rupture, commençant fréquemment et contrôlant le moteur AC. Combiné avec le bloc de contact auxiliaire, le délai de minuterie et le dispositif d'interlocationnement de la machine, etc., il devient le contacteur de retard, contacteur de verrouillage mécanique, Star-Delta Starter. Il se transforme en un démarreur électromagnétique lorsqu'il fonctionne avec un relais thermique assorti, qui peut protéger le circuit de surcharge. Le contacteur est produit selon IEC60947-4-1.

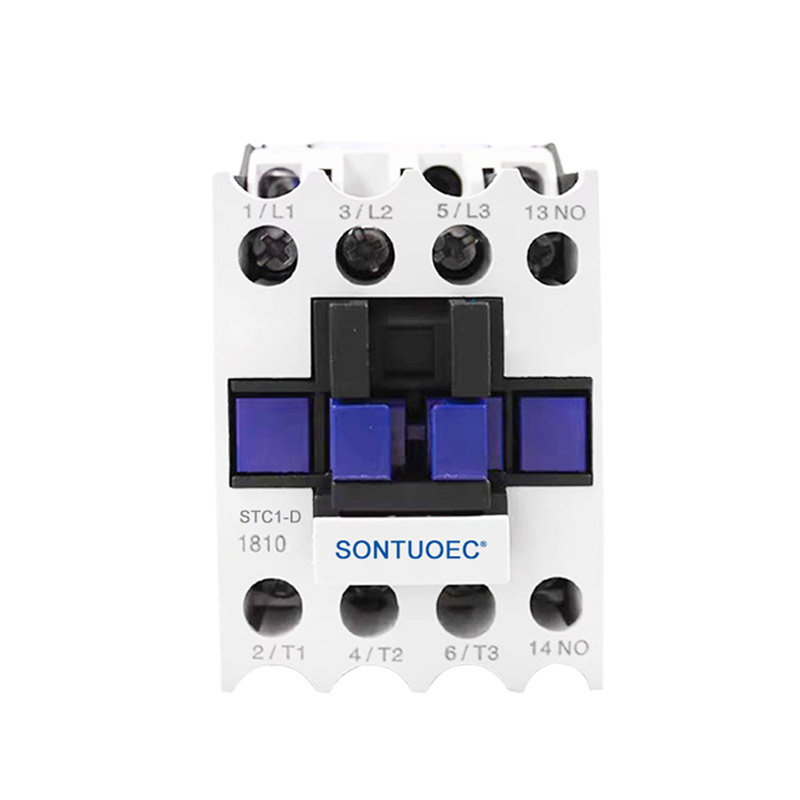

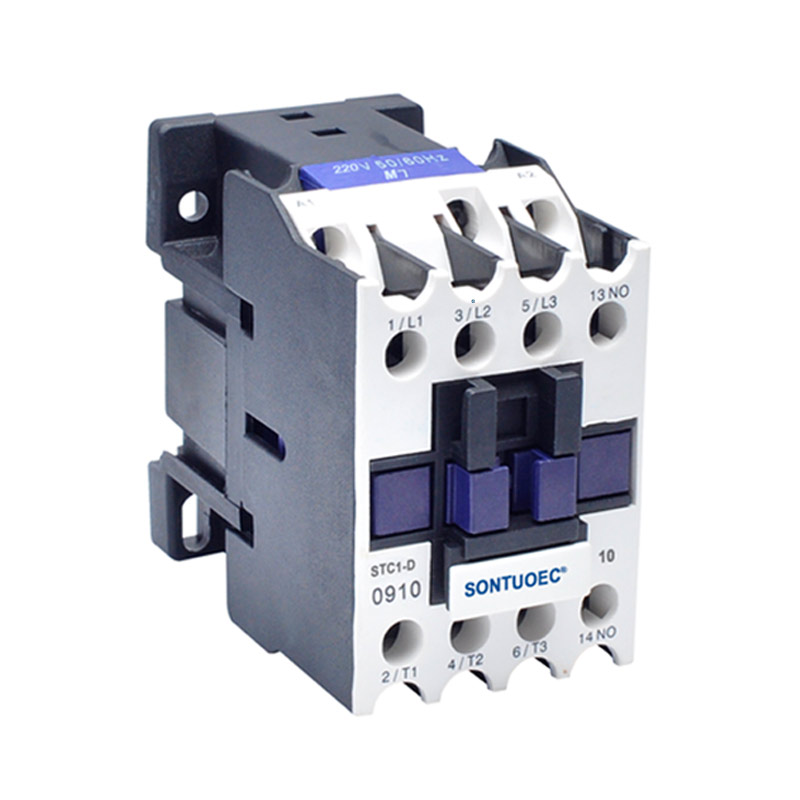

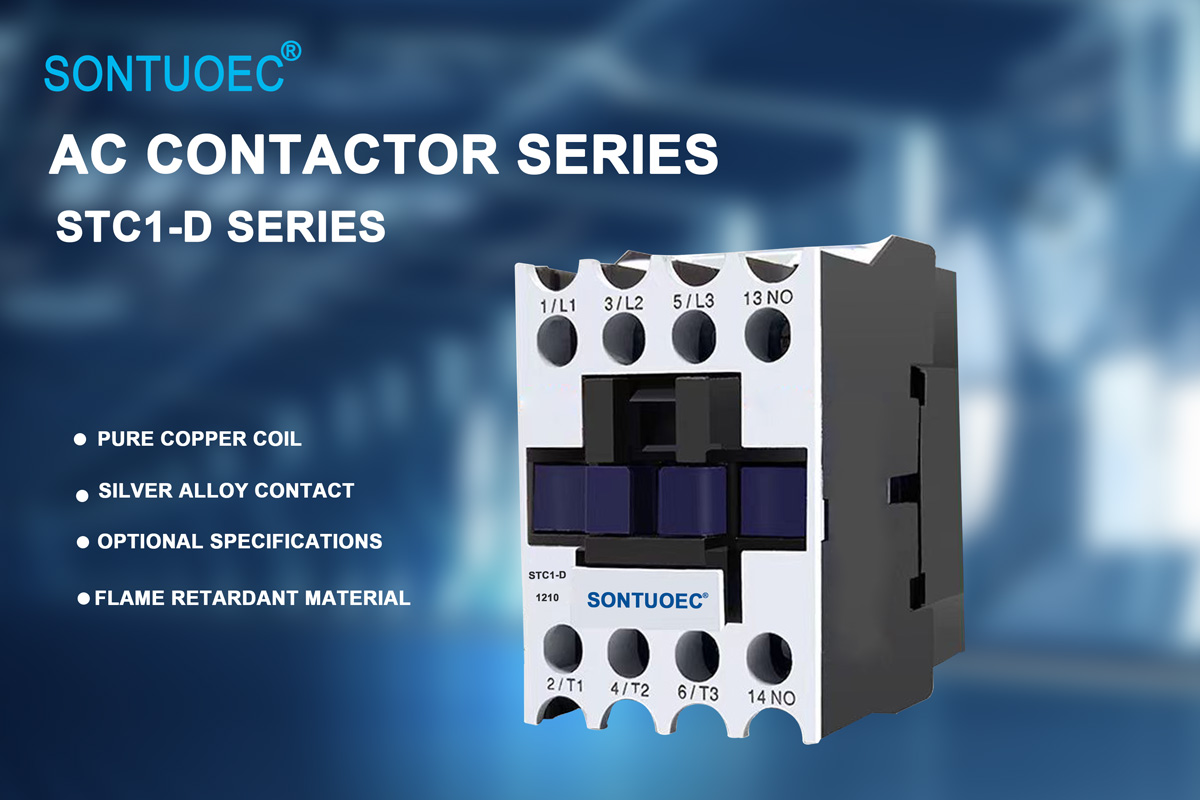

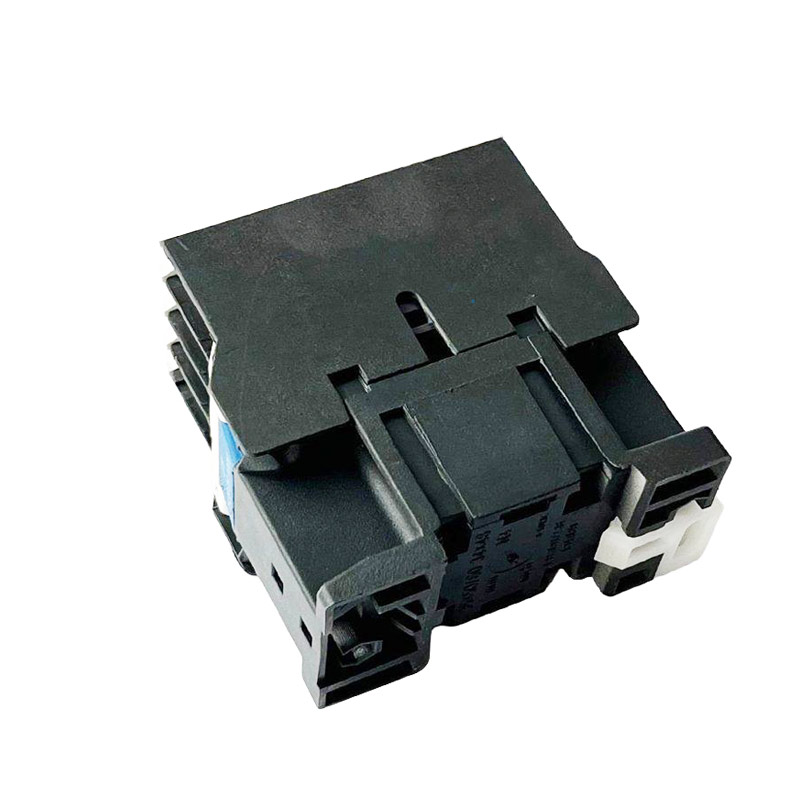

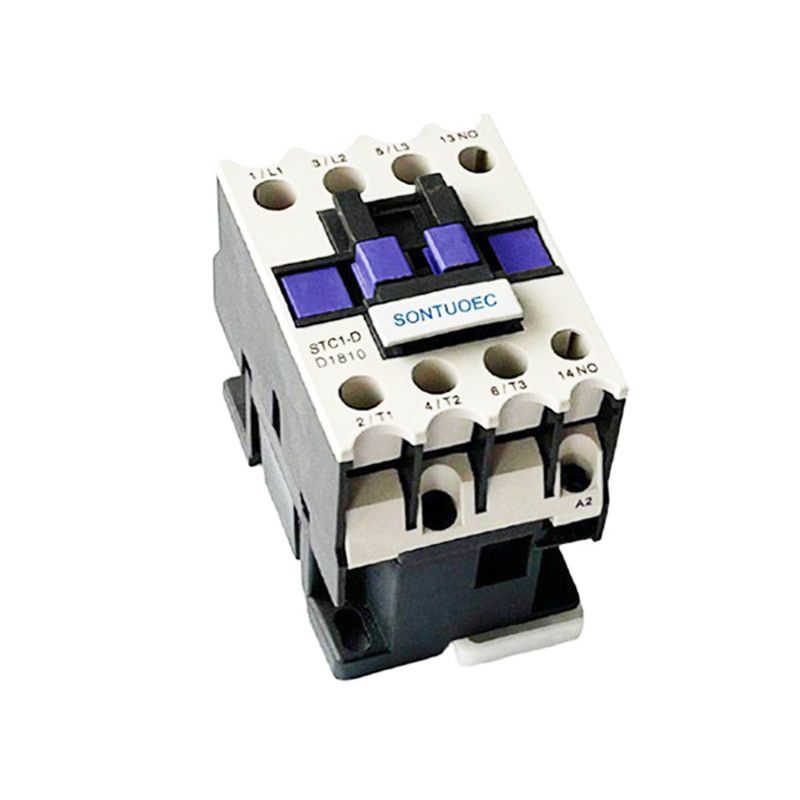

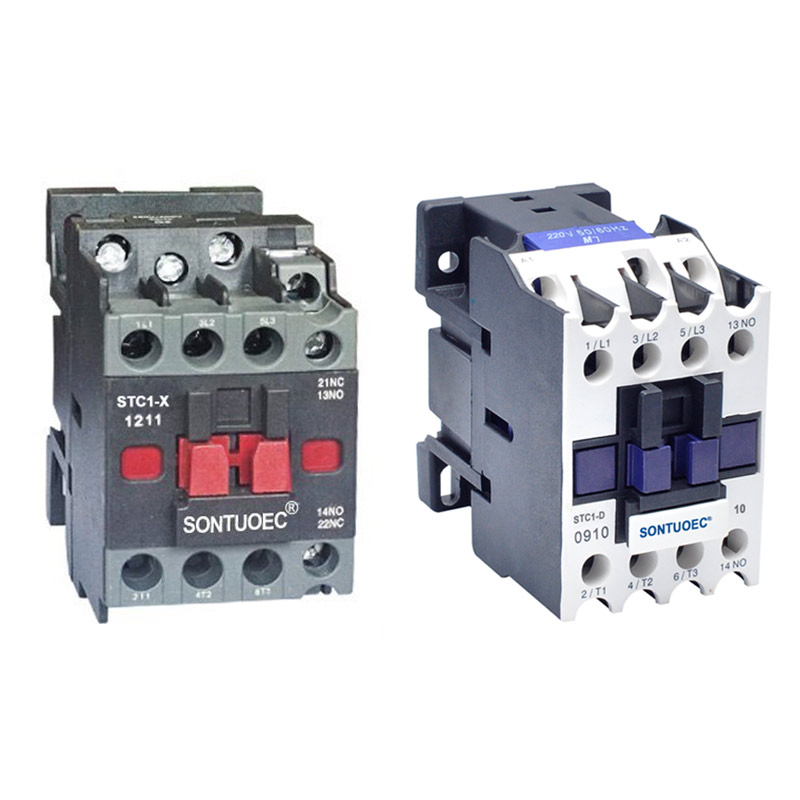

Modèle:STC1-D

envoyer une demande

Description du produit

Taper		STC1-D09	STC1-D12	STC1-D18	STC1-D25	STC1-D32	STC1-D40	STC1-D50	STC1-D65	STC1-D80	STC1-D95
Courant de travail nominal (a)	AC3	9	12	18	25	32	40	50	65	80	95
Courant de travail nominal (a)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
Ratings de puissance standard de Moteurs en trois phases 50 / 60Hz dans la catégorie AC-3	220 / 230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380 / 400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415v	4	5.5	9	11	15	22	25	37	45	45
	500 V	5.5	7.5	10	15	18.5	22	30	37	55	55
	660 / 690V	5.5	7.5	10	15	18.5	30	33	37	45	55
Courant de chaleur nominal (A)		20	20	32	40	50	60	80	80	125	125
Vie électrique	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
Vie électrique	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
Vie mécanique (x104)		1000	1000	1000	1000	800	800	800	800	600	600

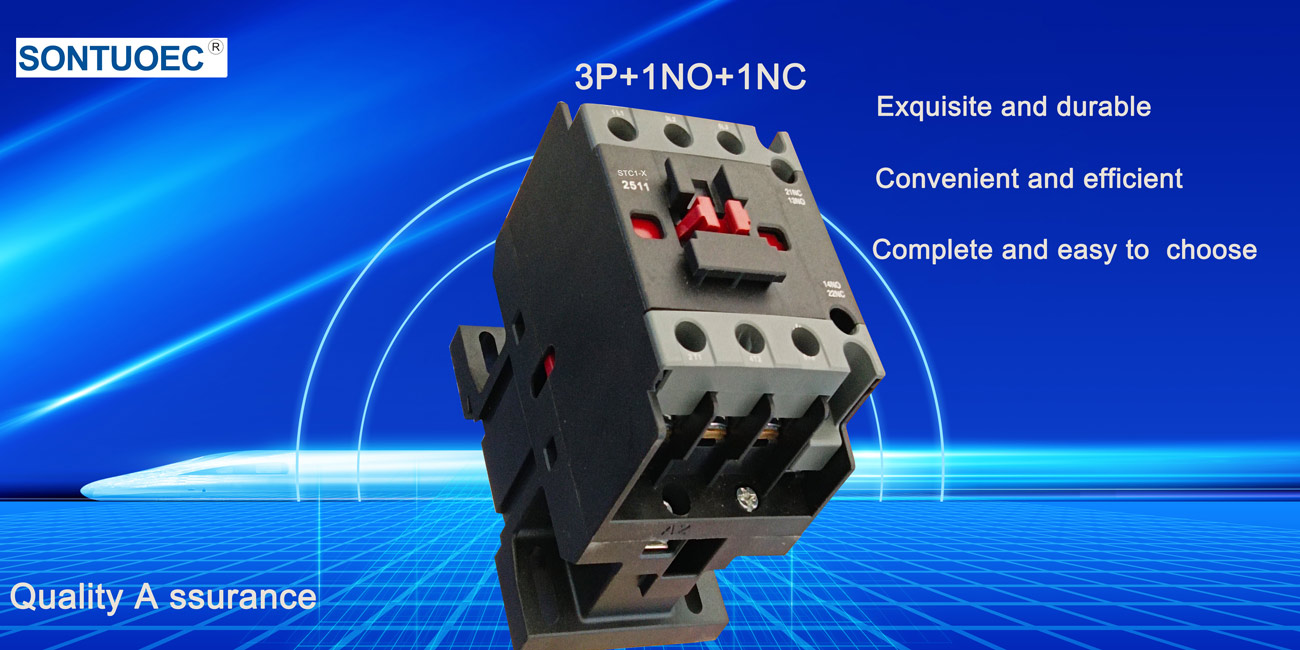

Nombre des contacts	3p + non					3p + nc + non

Caractéristiques du produit

Haute performance: les contacteurs électroniques sont conçus pour être les contacteurs scellés les plus petits, les plus légers et les plus bas de l'industrie, avec des notes de courant allant jusqu'à 500A (à 85 ° C) et une capacité d'interruption de 2000a (à 320VDC).

Économiseur d'énergie: l'économiseur d'énergie de la bobine intégrée ne fonctionne pas à une puissance de maintien de 1,7 W (à 12VDC) et peut limiter la force électromotive inversée (EMF) à 0V.

Sécurité: Le produit est hermétiquement scellé pour la sécurité intrinsèque et peut fonctionner dans des environnements explosifs ou difficiles sans oxydation ni contamination de la bobine ou des contacts, y compris de longues périodes de non-opération.

Polyvylity: des contacts auxiliaires facultatifs sont fournis pour une surveillance facile de la position des contacts de puissance. Dispose également de connexions de bobine / d'alimentation flexibles.

Scénarios d'application

Les contacteurs de l'électronique sont utilisés dans une grande variété d'applications, y compris, mais sans s'y limiter:

Systèmes de batterie: particulièrement adaptés aux applications de la communauté européenne (CE) où le marquage CE est nécessaire.

Protection et commutation de circuit: tels que la commutation et la sauvegarde des relais (type III), ainsi que la commande de puissance de tension en courant continu, la protection du circuit et la sécurité dans la conception AIAG QS9000.

Autres applications industrielles: également pour l'automobile, l'aérospatiale, les réseaux de communication, l'électronique grand public, la médecine et la puissance.
