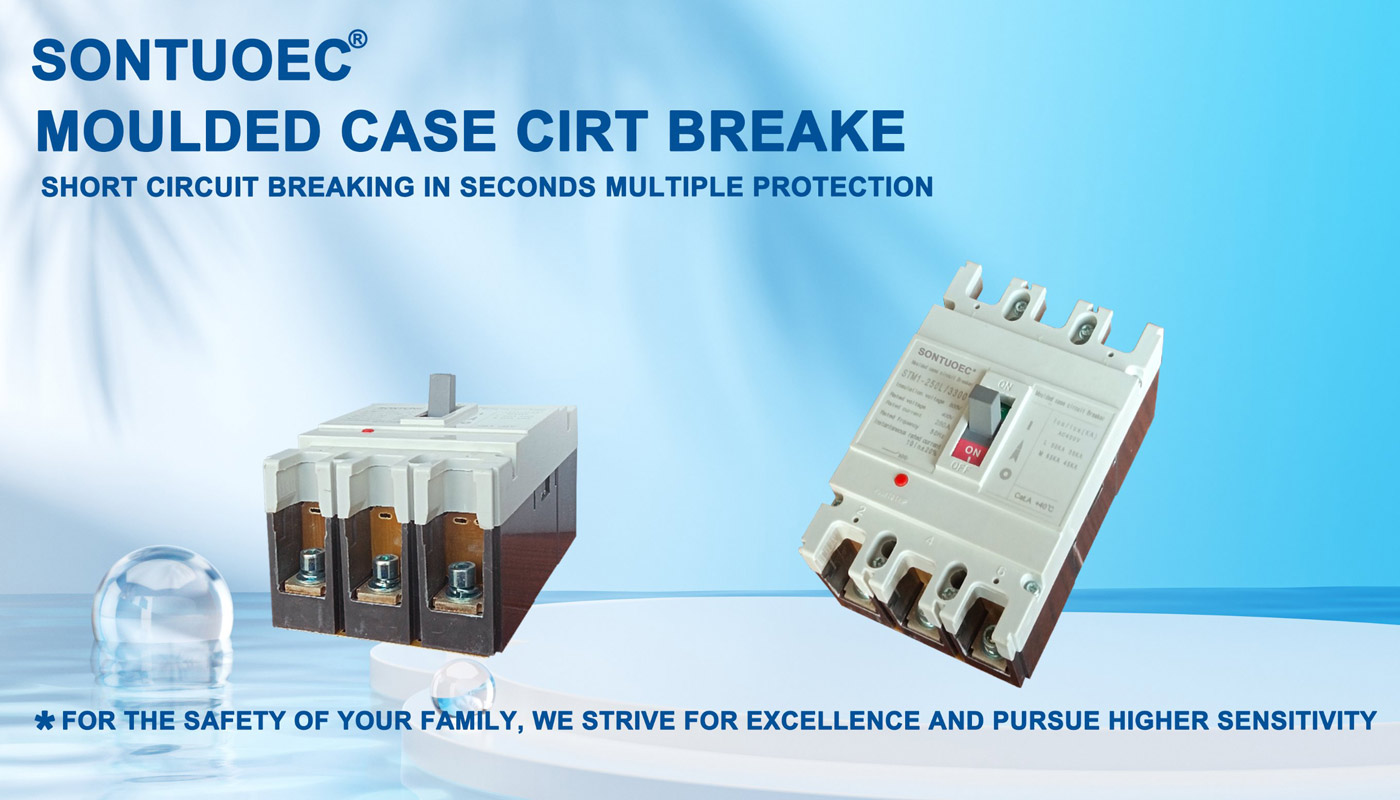

Disjoncteur électrique à boîtier moulé

Le disjoncteur électrique à boîtier moulé est une sorte d’équipement électrique doté de fonctions de protection telles que les surcharges, les courts-circuits et les sous-tensions. Son principe de fonctionnement est que dans des conditions normales de fonctionnement, le disjoncteur est dans un état fermé, lorsque le circuit est en surcharge, court-circuit ou sous-tension et autres défauts, le disjoncteur déconnecte automatiquement le circuit, de manière à protéger le circuit et la sécurité de l'équipement.

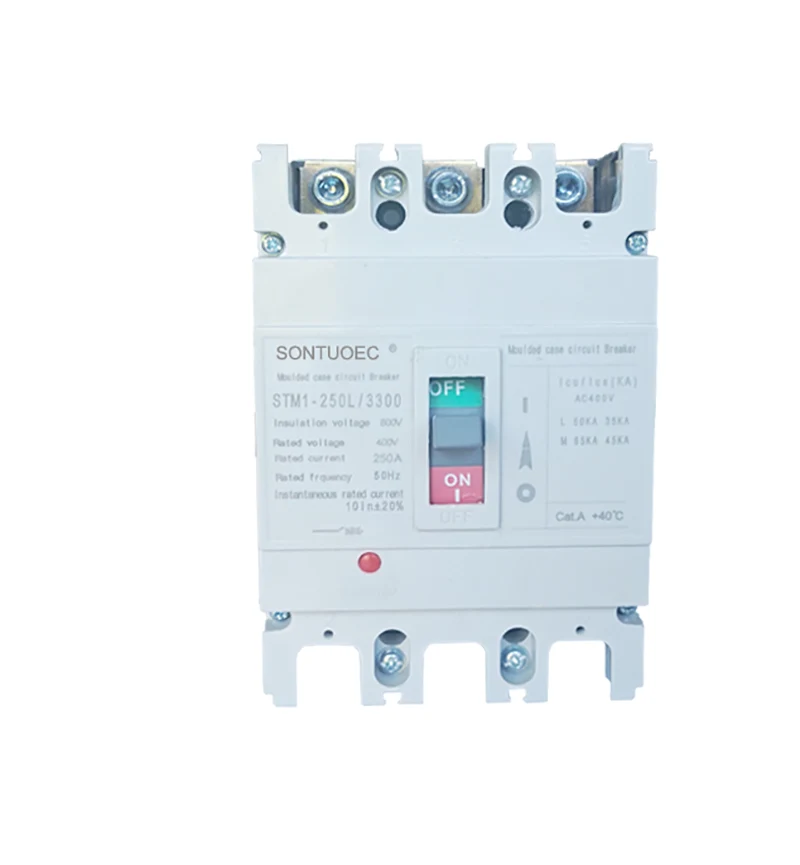

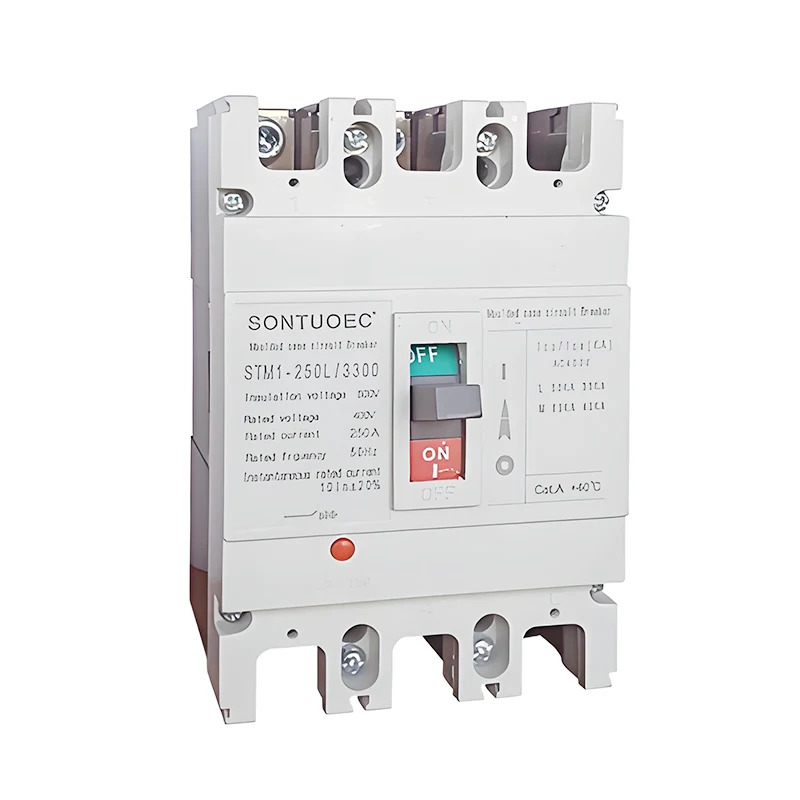

Modèle:STM1-250L

envoyer une demande

Description du produit

Modèle		STM1-125			STM1-250			STM1-400			STM1-630			STM1-800			STM1-1250
Curert de Cortirucus noté		125			250			400			630			800			1250
Classé Curert hn(A)		16,20,25,32,40,50			100 125 140 160,			250 315 350 400			400 500 630			630 700 800			80 010 001 250
		63,80,100,125			180 200 225,25
Tension de fonctionnement nominale Ue(V)DC								500 550,7			501 000
Vote d'émission nominal UKV)		1000			1000			1500			1500			1500			1500
Uimp(KV)
Votage d'essai une minute (V)		3500			3500			3500			3500			3500			3500
Pouvoir de coupure (KA)		L	M	H	L	M	H	L	M	H	L	M	H	L	M	H	L	M	H
ku(1cs=75%ku)	250V	25	35	50	35	50	65	35	50	65	35	50	65	50	65	80	50	65	80
	500V	25	25	50	35	35	65	35	35	65	35	35	65	50	50	80	50	50	80
	750V	25	15	50	35	25	65	35	25	65	35	25	65	50	35	80	50	35	80
	1000V	25	10	50	35	15	65	35	15	65	35	15	65	50	20	80	50	20	80
Il mécanique	Fois	7000			7000			4000			4000			2500			2000
Vie électrique	Fois	2000			2000			1000			1000			800			600
Temps de pause (ms)		20			20			20			20			20			20
Emplacement d'installation		N'importe quel endroit
capacité du bolateur		Oui
Standard		CEI 60947-2, CEI60947-1, GB 14048, GB 14048-2
Température (C)		25 ℃-50 ℃
Degré de protection		b20
Accessoire		DE/SD/MX
Distance d'arc (mm)		250

Modèle NON.	STM1-250L/3300
Moyen d'extinction d'arc	Air
STANDARD:	CEI 60947-2
Structure	MCCB
Taper	Circuit du cas Moulede Disjoncteur
Attestation	CE
Approbations	CE, ISO9001
Délai de livraison	À l'intérieur 20 jours
Spécification	63A-630A
Origine	Wenzhou Zhejiang
Capacité de production	2000pièces/semaine
Vitesse	Type normal Disjoncteur
Installation	Fixé
Nombre de pôles	3P 4P
Fonction	Conventionnel Disjoncteur, Protection contre les pannes de disjoncteur, Protection contre les surintensités
Prix	Usine Prix
Durée de garantie	12 mois
Forfait Transport	Intérieur Boîte/Carton
Marque déposée	SONTUOEC,WZSTEC,SONTUNE,IMDEC
Code SH	8536200000

Structure et caractéristiques

Structure : le disjoncteur électrique à boîtier moulé se compose généralement d'un système de contact, d'un système d'extinction d'arc, d'un mécanisme de commande, d'un percuteur, d'une coque et d'autres pièces.

Caractéristiques:

Il possède un pouvoir de rupture élevé et une bonne stabilité thermique dynamique.

La coque est constituée d'un matériau isolant ignifuge et résistant aux arcs, avec des performances de sécurité élevées.

Le mécanisme de fonctionnement est flexible et fiable, ce qui permet aux utilisateurs de le faire fonctionner manuellement ou électriquement.

Le sectionneur dispose de diverses fonctions de protection et peut effectuer les actions correspondantes en fonction des différents défauts du circuit.

Fonction et utilisation

Fonction : le disjoncteur électrique à boîtier moulé a diverses fonctions de protection telles que la protection contre les surcharges, la protection contre les courts-circuits, la protection contre les sous-tensions et la protection contre les fuites. Parmi eux, la protection contre les surcharges signifie que lorsque le circuit est surchargé, le disjoncteur peut automatiquement déconnecter le circuit pour éviter que l'équipement ne soit endommagé en raison d'une surchauffe ; la protection contre les courts-circuits signifie que lorsqu'un court-circuit se produit dans le circuit, le disjoncteur peut rapidement couper le courant de défaut pour éviter les incendies et autres accidents de sécurité ; la protection contre les sous-tensions signifie que lorsque la tension d'alimentation est inférieure à la valeur nominale, le disjoncteur peut automatiquement déconnecter le circuit pour protéger l'équipement contre les dommages ; et la protection contre les fuites signifie que lorsqu'une fuite se produit dans le circuit, le disjoncteur peut couper l'alimentation électrique en temps opportun pour protéger la sécurité personnelle. La protection contre les fuites signifie que le disjoncteur peut couper l'alimentation électrique à temps en cas de fuite dans le circuit afin de protéger la sécurité personnelle.

Utilisations : Les disjoncteurs électriques à boîtier moulé sont largement utilisés dans les systèmes électriques des domaines résidentiels, commerciaux, industriels et des transports. Dans le domaine résidentiel, il est utilisé pour protéger la sécurité des circuits domestiques et des équipements électriques ; dans le domaine commercial, il est utilisé pour protéger les systèmes électriques des grands bâtiments et des locaux commerciaux ; dans le domaine industriel, il est utilisé pour contrôler et protéger le fonctionnement sûr des équipements et des machines d'usine ; dans le domaine des transports, il est utilisé pour protéger le fonctionnement stable des feux de circulation, des signaux ferroviaires et d'autres équipements.
