Disjoncteur RCBO de taille d'apparence unifiée série Dz47le-63

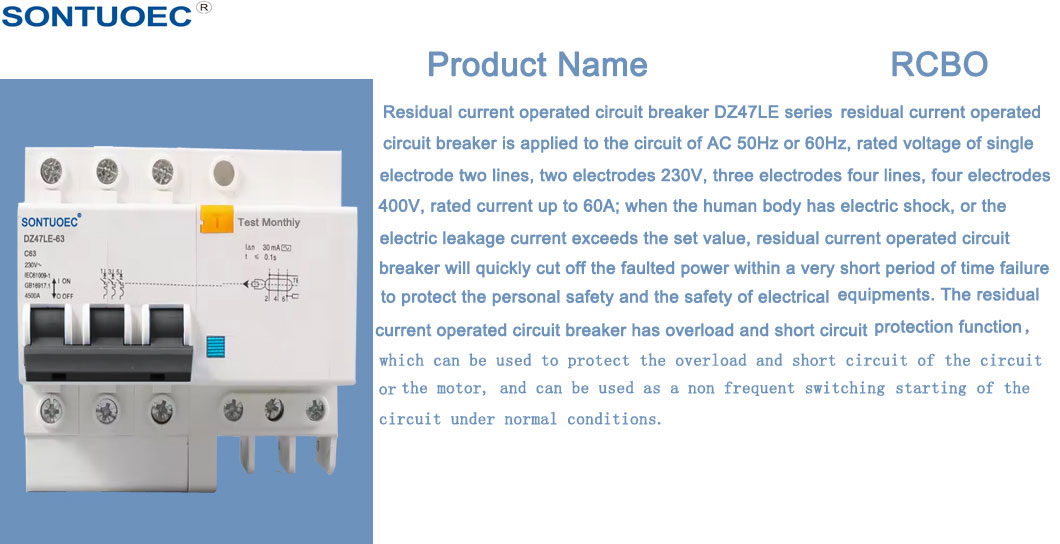

1.RCBO est principalement utilisé dans le système de distribution de bornes basse tension AC 50 Hz (60 Hz), tension nominale 230/400 V, courant nominal 6 A à 63 A. RCBO est égal à la fonction MCB+RCD ; Il est utilisé pour la protection contre les chocs électriques et la protection contre les contacts indirects humains, la protection des équipements électriques lorsque le corps humain touche l'électricité ou le courant de fuite du réseau électrique dépasse la valeur stipulée, ainsi que la protection contre les surcharges et les courts-circuits ; Il peut également s'agir d'un opérateur hors fréquence dans le circuit, largement utilisé dans le quartier résidentiel et commercial. Il est conforme à la norme IEC61009-1. 2.MCB est utilisé en AC50/60 Hz, tension nominale de 230 V3, 4 pôles 400 V, courant nominal jusqu'à 63 A pour la protection contre les surcharges et les courts-circuits ainsi que pour les commutations peu fréquentes dans des cas normaux. Il est largement utilisé pour l'industrie, le commerce et la maison. Ce produit est conforme à la norme IEC60898. 3.RCCB est conforme aux normes IEC61008. Il peut couper le circuit défectueux immédiatement en cas de risque de choc ou de fuite à la terre de la ligne principale. Il convient donc pour éviter le risque de choc et d'incendie provoqués par une fuite à la terre.

Modèle:DZ47LE-63

envoyer une demande

Description du produit

Caractéristiques:

RCBO

	Standard	Unité	CEI/EN 61009-1
Électrique	Mode		Type électronique
caractéristiques	Type (forme d'onde de la fuite à la terre détectée)		A, CA
	Caractéristique de déclenchement thermomagnétique		B,C,D
	Courant nominal ln	A	6,10,16,20,25,32,40,63
	Poteaux	P	1P+N, 3P+N
	Tension nominale Ue	V	CA 230, 400
	Sensibilité nominale I△n	A	0,01, 0,03, 0,1, 0,3, 0,5
	Pouvoir résiduel nominal de fermeture et de coupure l△m	A	500
	Capacité nominale de court-circuit Icn	A	6000
	Temps de pause sous I△n	S	≤0,1
	Fréquence nominale	Hz	50/60
	Tension nominale de tenue aux impulsions (1,2/50) Uimp	V	4000
	Tension d'essai diélectrique à ind.Freq pendant 1 min	kV	2
	Tension d'isolement Ui	V	250
	Degré de pollution		2
Caractéristiques mécaniques	Durée de vie électrique		4000
	Durée de vie mécanique		10000
	Indicateur de courant de défaut		OUI
	Degré de protection		IP20
	Température ambiante	ºC	-5 ~ + 40 (application spéciale, veuillez vous référer à
	(avec une moyenne quotidienne≤35ºC)	ºC	correction de compensation de température)
	Température de stockage	ºC	-25~+70
Installation	Type de connexion des bornes		Câble/jeu de barres de type broche/jeu de barres de type U
	Taille des bornes haut/bas pour câble	mm2	25
	Taille des bornes haut/bas pour câble	AWG	18/05
	Taille des bornes haut/bas pour jeu de barres	mm2	25
	Taille des bornes haut/bas pour jeu de barres	AWG	18/03

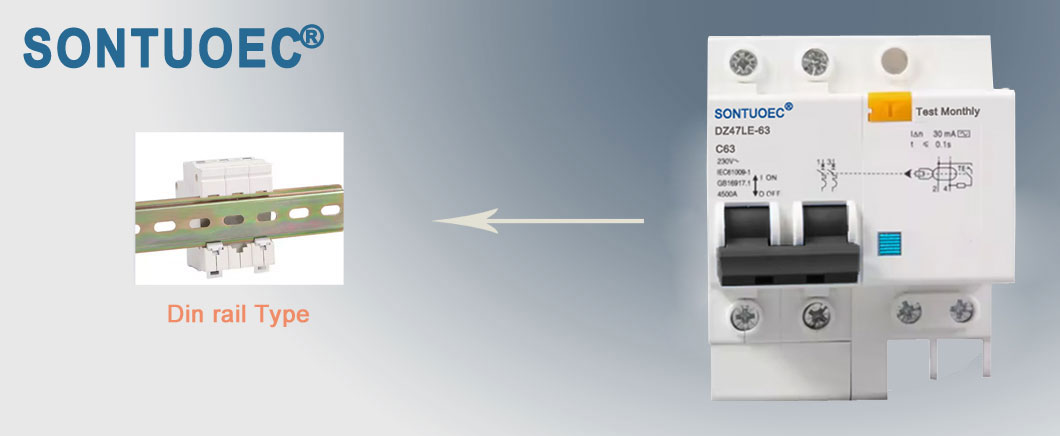

	Montage		Sur rail DIN EN 60715(35mm)au moyen d'un dispositif de clip rapide
	Connexion		Du haut

Vue générale du produit :

1. Assurer une protection contre les défauts à la terre/courant de fuite et la fonction d'isolation

2. Capacité élevée de tenue au courant de court-circuit3. Applicable à la connexion de jeu de barres de type terminal et broche/fourchette

5. Déconnectez automatiquement le circuit lorsqu'un défaut de terre/un courant de fuite se produit et dépasse la sensibilité nominale.

6. Indépendant de l'alimentation électrique et de la tension de ligne, et exempt d'interférences externes et de fluctuations de tension.

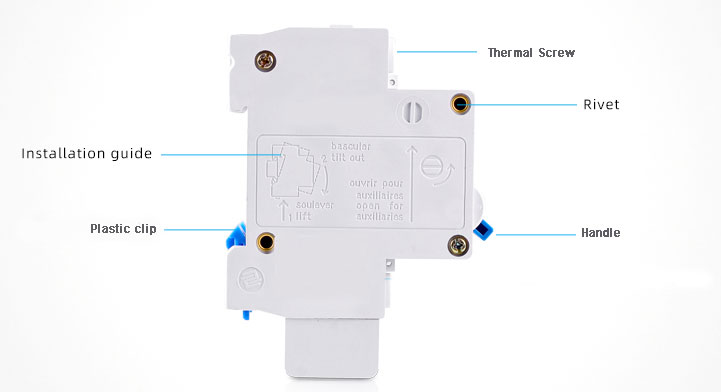

MCB

Modèle	MCB
Standard	CEI60898-1
Pôle	1P,2P,3P,4P
Courbe de déclenchement	B,C,D
Capacité nominale de court-circuit (Icn)	3KA,4,5KA,6KA,10KA
Courant nominal (In)	1,2,4,6,10,16,20,25,32,40,50,63A
Tension nominale (Un)	CA230(240)/400(415)V
Déclencheurs magnétiques	Courbe B : entre 3 et 5 In
	Courbe B : entre 3 et 5 In
	C courbe : entre 5 et 10 pouces
	C courbe : entre 5 et 10 pouces
	D courbe : entre 10 et 14In
	D courbe : entre 10 et 14In
Endurance électromécanique	plus de 6000 cyclesC

RCCB


	Standard	Unité	CEI/EN 61008-1
Électrique	Type (forme d'onde de la fuite à la terre détectée)		CA, UN
Fonctionnalité	Courant nominal In	A	16,25,32,40,63
	Poteaux	P	2,4
	Tension nominale Ue	V	230/400
	Sensibilité nominale I n	A	0,01,0,03,0,1,0,3
	Tension d'isolement Ui	V	500
	Production résiduelle nominale et	A	630
	capacité de coupure je suis
	Courant de court-circuit I c	A	4500/6000
	Fusible SCPD	A	6000
	Temps de pause sous I n	s	<0,1
	Fréquence nominale	Hz	50/60
	Degré de pollution		2
MécaniqueI	Durée de vie électrique	t	4000
caractéristiques	MécaniqueI Ilife	t	20000
	Indicateur de courant de défaut		Oui
	Degré de protection		IP20
	Température ambiante	C	De -25C à 40C
	(avec une moyenne journalière de 35 )
	Température de stockage	C	De -25C à 70C

FAQ

Q 1. quelle est la condition de paiement ? A. Nous acceptons TT, dépôt de 30 % et solde de 70 % contre la copie de BL

Q 2. quel est le délai de livraison ?

A. Habituellement, la production prendra environ 25 jours

Q 3. dites-moi la norme du colis ?

A. Ce sont normalement des cartons, mais nous pouvons également les emballer selon vos besoins.

Q 4. Accepteriez-vous d'utiliser notre logo ?

A. Si vous avez une bonne quantité, il n'y a absolument aucun problème à faire de l'OEM.

Q5. Puis-je prélever des échantillons ?

R : Oui, nous vous aidons à prélever des échantillons avant de passer la commande. N'hésitez pas à nous contacter si vous avez des exigences.

Q6. Êtes-vous une usine d'origine ?

R : Oui, nous avons notre propre usine.

Q7. Comment pouvez-vous vous assurer de la qualité des produits?

R : Nous nous conformerons aux normes de qualité internationales pour inspecter chaque article avant de quitter notre usine. Contactez-nous Merci pour votre lecture. Si un produit répond à vos besoins. Bienvenue pour nous envoyer un e-mail ou par Wechat et WhatsApp. Nous sommes sûrs que vos informations peuvent être prises en compte sans aucun délai.
