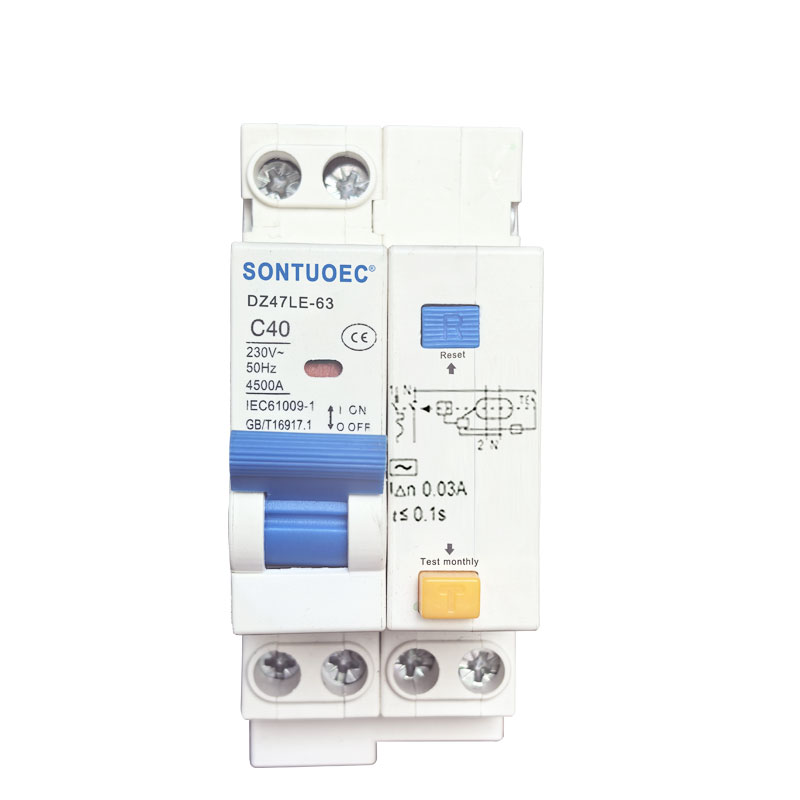

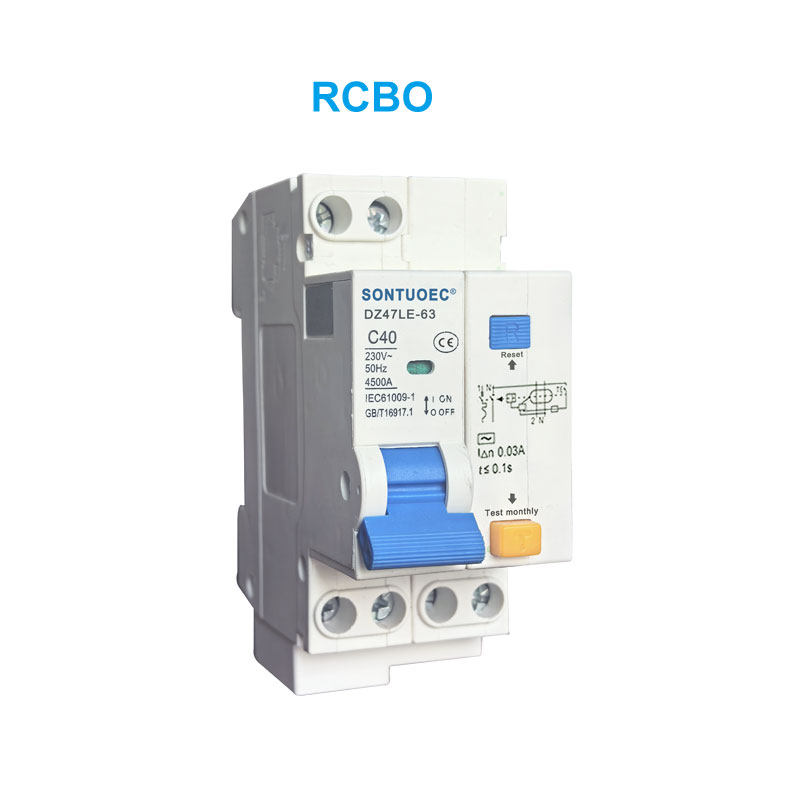

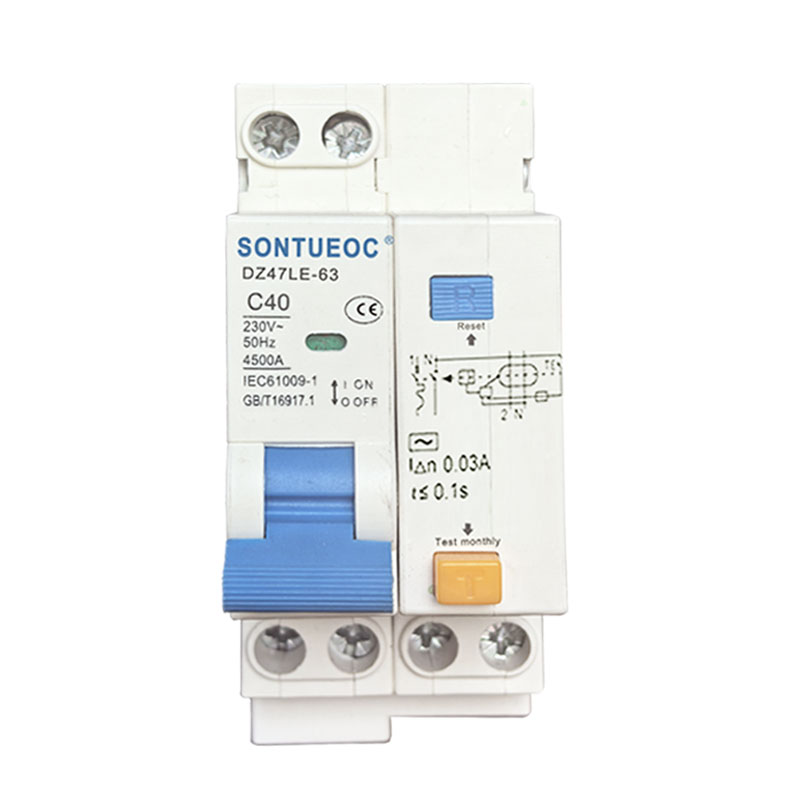

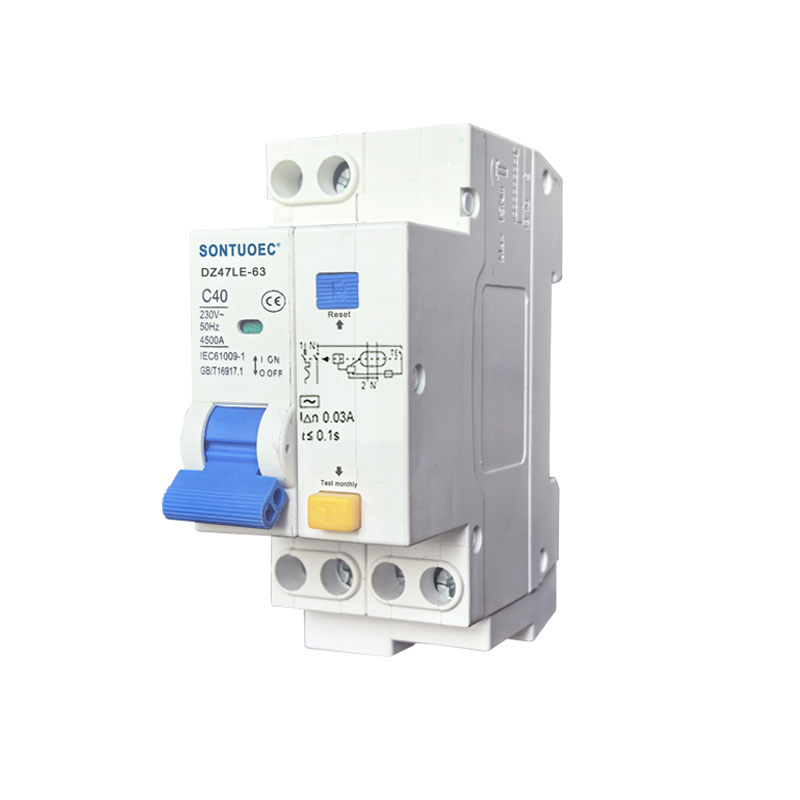

Disjoncteur de courant de fuite série Dz47le-63 RCBO

SONTUOEC est l'un des fournisseurs/fabricants chinois spécialisés dans la production de divers petits appareils électriques. DZ47LE applicable à une ligne de tension nominale AC 50/60 Hz 230 V pour unipolaire à deux fils, 2 pôles ou 400 V pour 3 pôles, 3 pôles 4 fils. 4 pôles et courant nominal jusqu'à 63 A. Il peut protéger la ligne et le moteur contre les surcharges et les courts circuits. Il peut également être utilisé pour les conversions de ligne peu fréquentes et les démarrages peu fréquents du moteur. Il est conforme aux normes de IEC61009.1.

Modèle:DZ47LE-63

envoyer une demande

Description du produit

Paramètres techniques :

Tension nominale (V)	Courant nominal du boîtier Inm(A)	Poteaux	Neutre	Courant nominalIn(A)	Capacité nominale de coupure de court-circuit Icu (KA)		Courant de coupure de fuite nominal	Courant nominal sans courant de coupure (mA)
Tension nominale (V)	Courant nominal du boîtier Inm(A)	Poteaux	Linéaire	Courant nominalIn(A)	Capacité de coupure Icu(KA)	COS	(mA))	Courant nominal sans courant de coupure (mA)
230	6-63	1	N	6,10,16,	6	0.7	30,50,	15,25,
230	6-63	2		20,25,32,	6	0.7	100 300	50 150
400	6-63	3		40,50,63	6	0.7
400	6-63	3	N		6	0.7
400	6-63	4			6	0.7
230	6-63	1	N		4.5	0.8
400	6-63	2			4.5	0.8
400	6-63	3			4.5	0.8
400	6-63	3	N		4.5	0.8
400	6-63	4			4.5	0.8

Disjoncteur à courant résiduel DZ47LE avec protection contre les surintensités (électronique) :

1. Demande

Protection du personnel et incendie

Protection des câbles et lignes contre les surcharges et les courts-circuits

2. Règles générales de choix de RCBO :

a. Courant de fonctionnement résiduel nominal

In ≤ 30 mA : protection supplémentaire en cas de contact direct In ≤ 300 mA : protection préventive contre l'incendie en cas de courants de défaut à la terre

b. Classe de déclenchement

Classe AC - Le déclenchement est assuré pour les courants alternatifs sinusoïdaux, qu'ils soient appliqués rapidement ou qu'ils augmentent lentement.

c. Courbe de déclenchement

Courbe C (5-10 In) protection et contrôle des circuits contre les surcharges et les courts-circuits ; protection pour charges résistives et inductives à faible courant d'appel.

Courbe D (10-14 In) protection et contrôle des circuits contre les surcharges et les courts-circuits ; protection des circuits qui alimentent des charges avec un courant d'appel élevé à la fermeture du circuit (transformateurs BT/BT, lampes de claquage).
