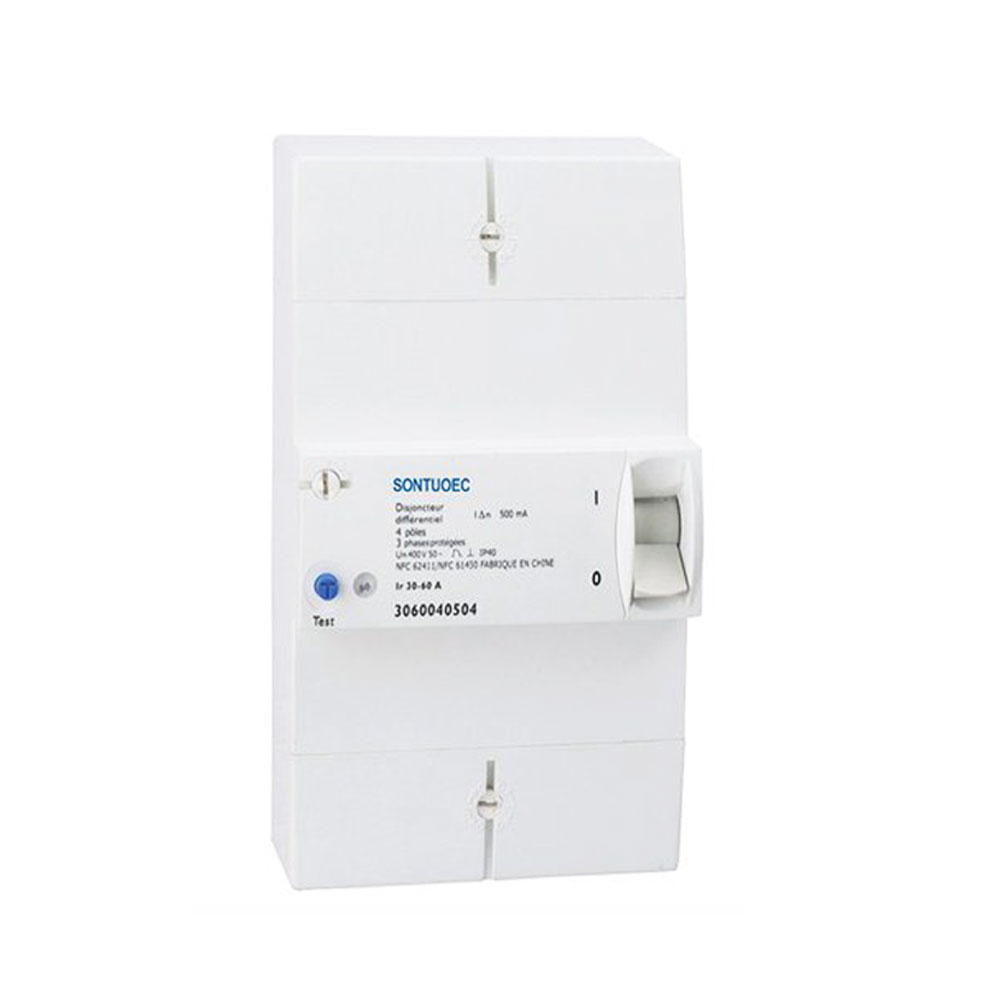

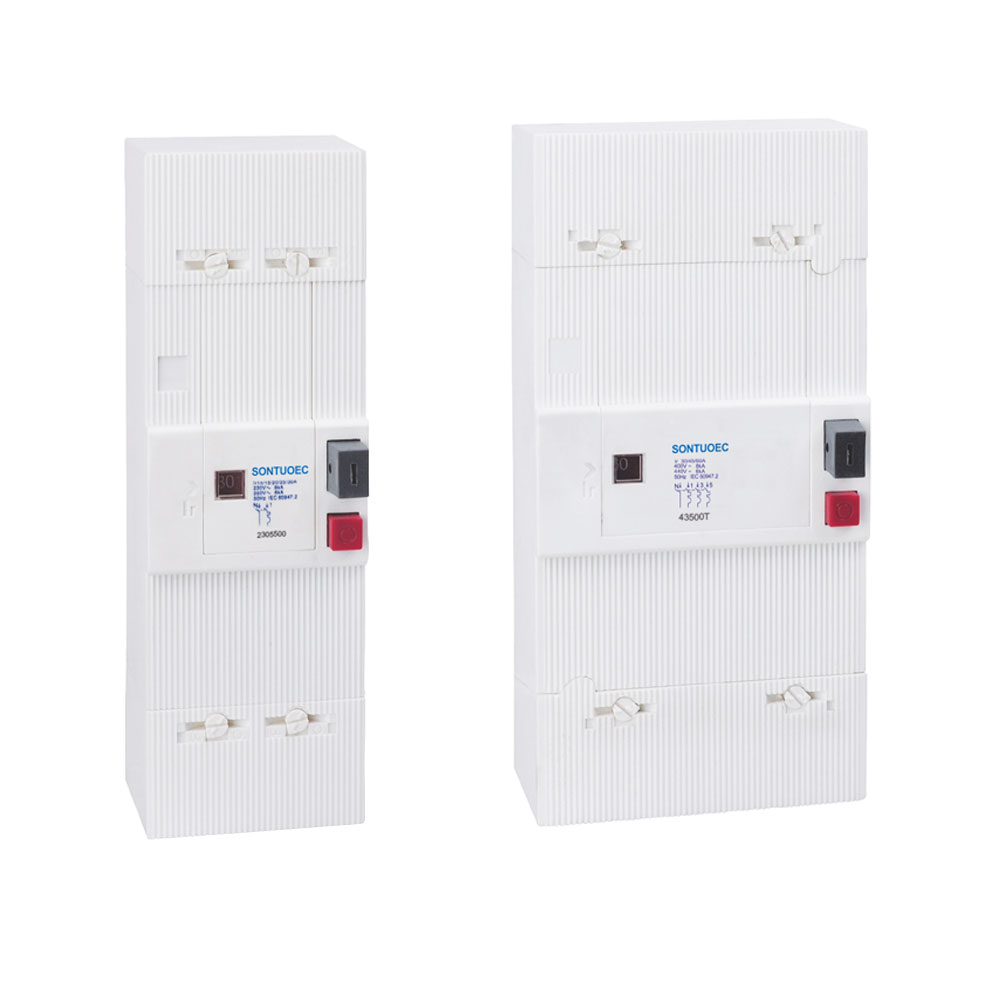

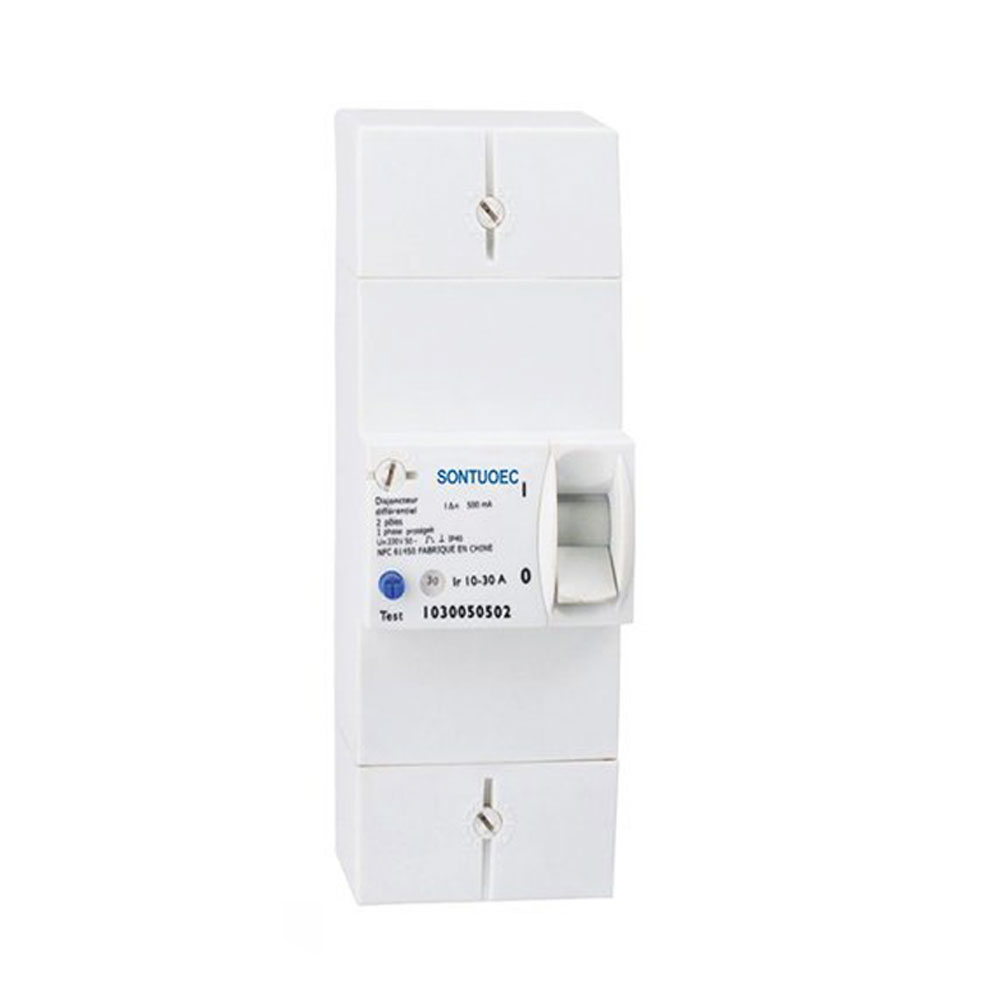

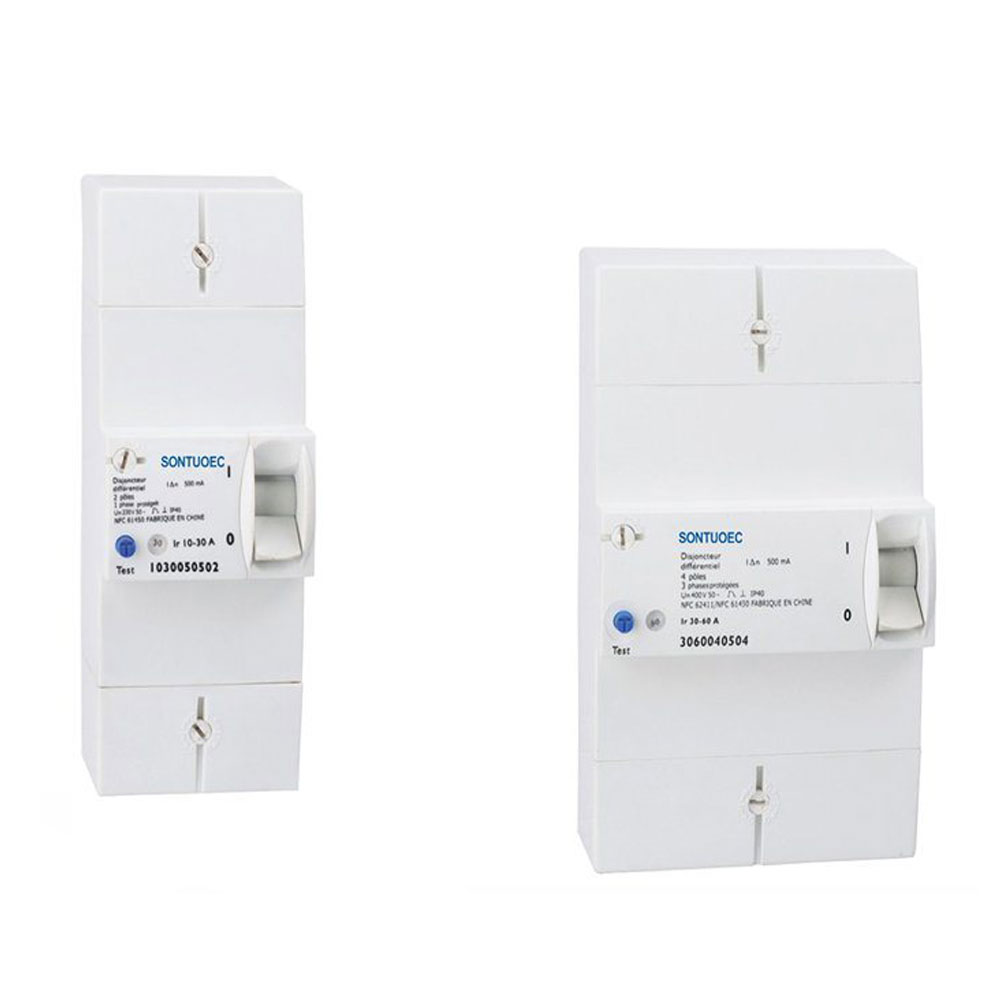

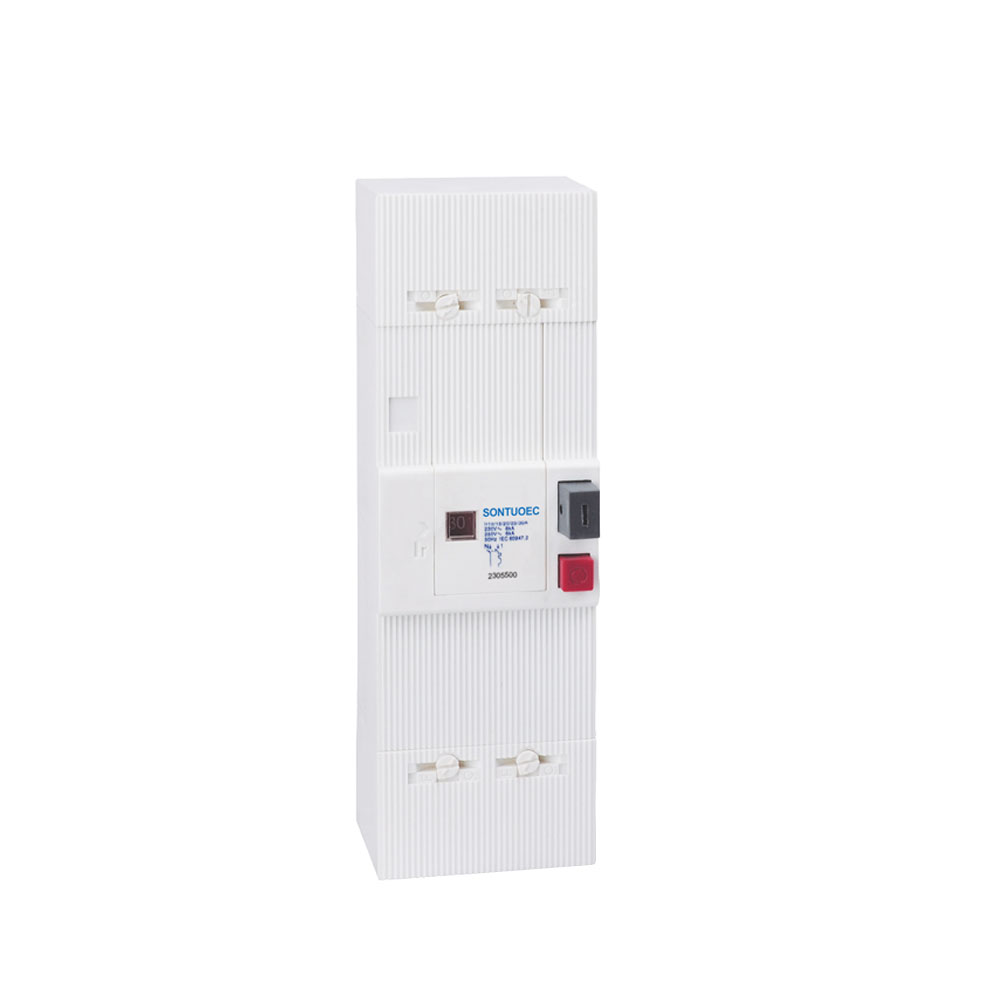

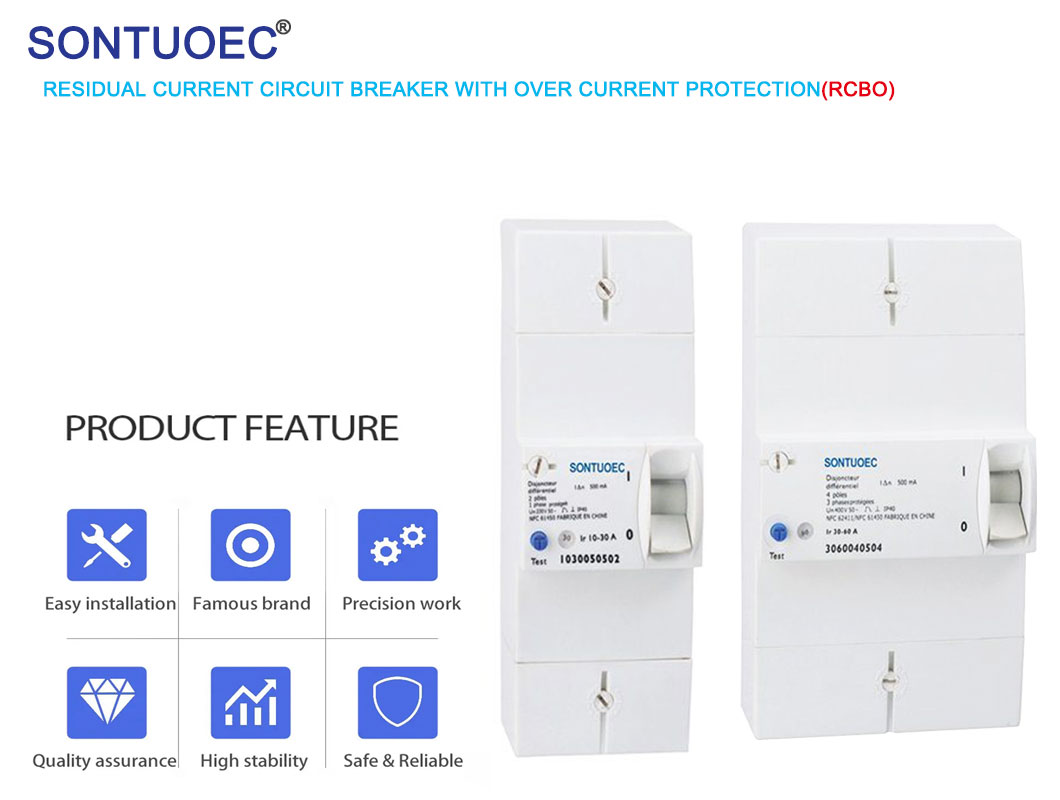

Disjoncteur de circuit

Disjuntor Circuit Breaker est une sorte de dispositif de commutation utilisé pour protéger le circuit, lorsqu'il y a une surcharge, un court-circuit et d'autres défauts dans le circuit, il peut rapidement couper le circuit pour empêcher le défaut d'élargir et d'endommager l'équipement dans le circuit. En raison de sa petite taille, de sa petite taille, de son installation facile et de ses autres caractéristiques, le disjoncteur miniature est largement utilisé dans les champs résidentiels, commerciaux et industriels comme élément de protection pour les appareils terminaux.

Modèle:STO

envoyer une demande

Description du produit

Modèle	Faire un sto
Standard	IEC61009-1, IEC 60947-2
Sensibilité nominale l △ n	300 500 (MA)
Pôle	2p, 4p
Capacité de court-circuit nominale (ICN)	3KA, 6KA, 8KA
Courant nominal (in)	5 ~ 15A, 15 ~ 30A, 30 ~ 60A, 60 ~ 90A (actuel réglable)
Tension nominale (UN)	230 / 400V
Endurance électro-mécanique	Plus de 6000 cycles

Structure et principe de travail

 Structure: le disjoncteur miniature se compose généralement d'un système de contact, d'un dispositif d'extinction d'arc, d'un mécanisme de fonctionnement, d'un dispositif de déconnexion et d'une coque et d'autres pièces. Parmi eux, le système de contact est utilisé pour connecter et déconnecter le circuit; Le dispositif d'extinction de l'arc est utilisé pour éteindre l'arc lors de la déconnexion du circuit, empêchant l'arc de nuire à l'équipement et au personnel; Le mécanisme de fonctionnement est utilisé pour faire fonctionner le disjoncteur manuellement ou automatiquement; Le périphérique de libération est utilisé pour couper automatiquement le circuit lorsque le circuit est défectueux.

 Principe de travail: Le principe de travail du disjoncteur miniature est basé sur les effets thermiques et électromagnétiques du courant. Lorsque le courant dans le circuit dépasse la valeur nominale, le bimétal sera plié et dévié par la chaleur, libérant le verrou mécanique et ouvrant ainsi les contacts du disjoncteur. Dans le même temps, l'électromagnét générera également une aspiration en raison du courant excessif, ce qui fait fonctionner l'attaquant et couper le circuit.

Avantages et applications

Avantages: le disjoncteur miniature présente les avantages de petite taille, de poids léger, d'installation facile, de durée de vie longue et de fiabilité élevée. Dans le même temps, il dispose également d'une variété de fonctions de protection telles que la protection contre les surcharges, la protection contre les courts-circuits, la protection des fuites, etc., ce qui peut assurer le fonctionnement sûr du circuit.

Applications: les disjoncteurs miniatures sont largement utilisés dans les champs résidentiels, commerciaux et industriels. Dans la zone résidentielle, il est généralement utilisé comme élément de protection dans la boîte de distribution pour protéger la sécurité des circuits domestiques; Dans les zones commerciales et industrielles, il est utilisé comme élément de protection pour l'équipement électrique afin de prévenir les accidents tels que les dommages causés par l'équipement et le feu causés par la défaillance du circuit.
