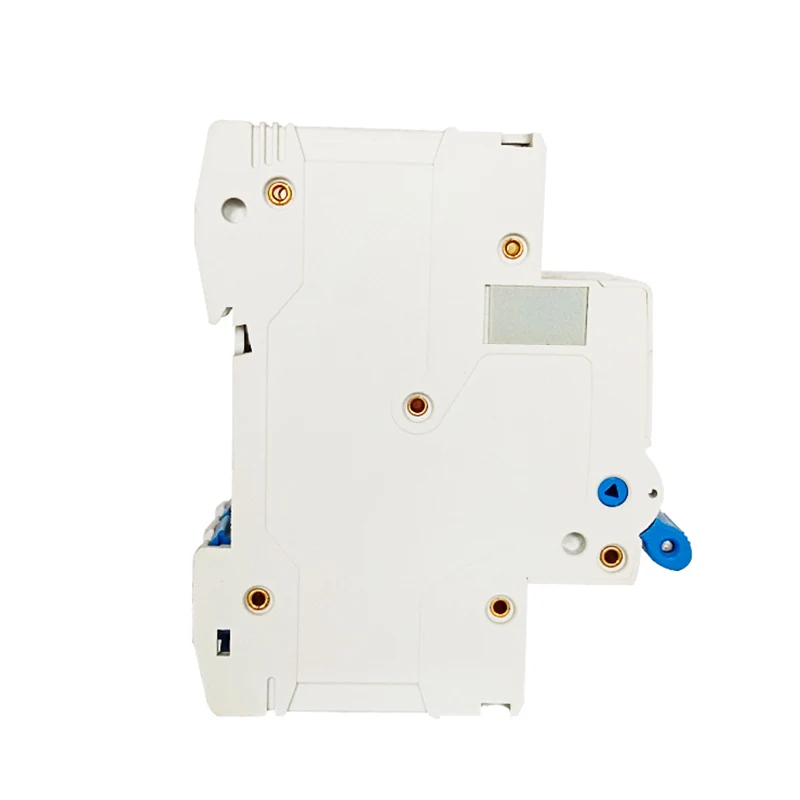

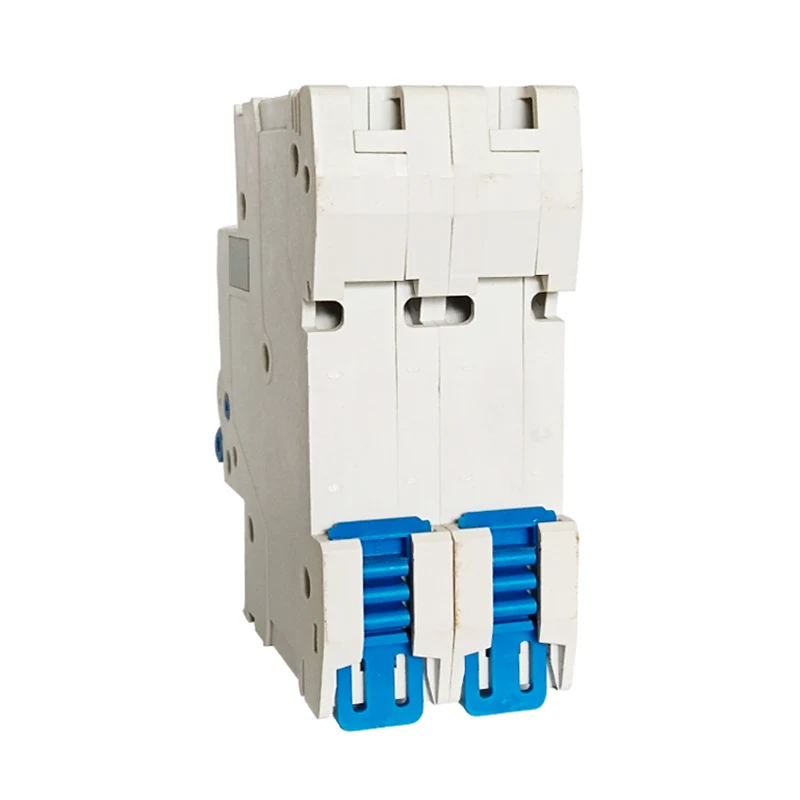

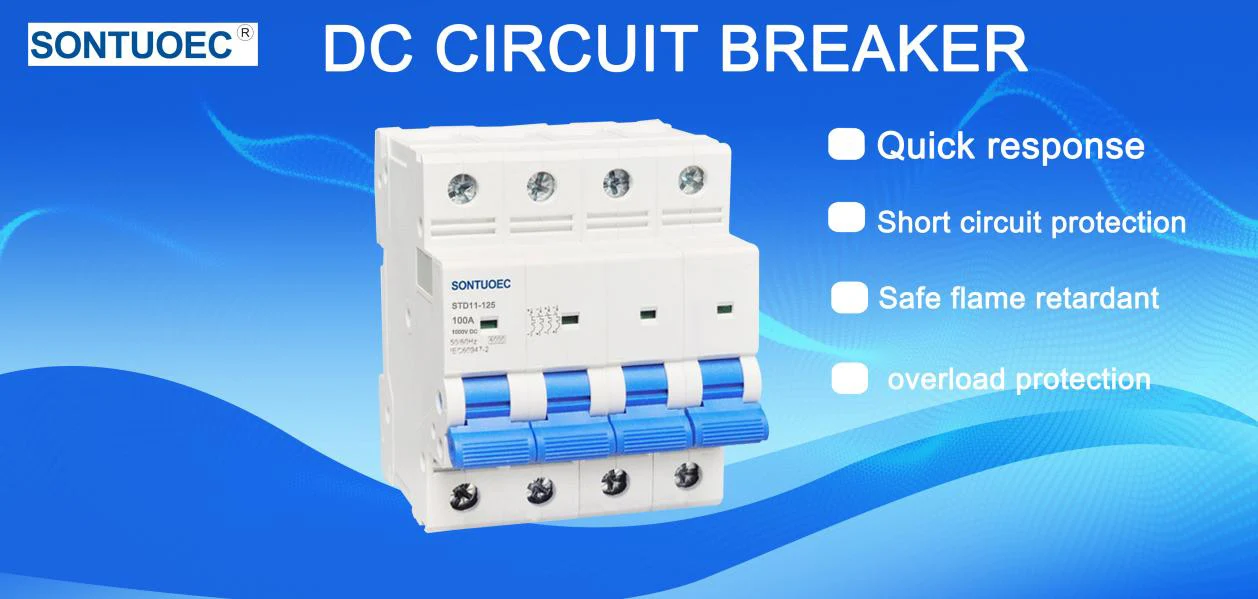

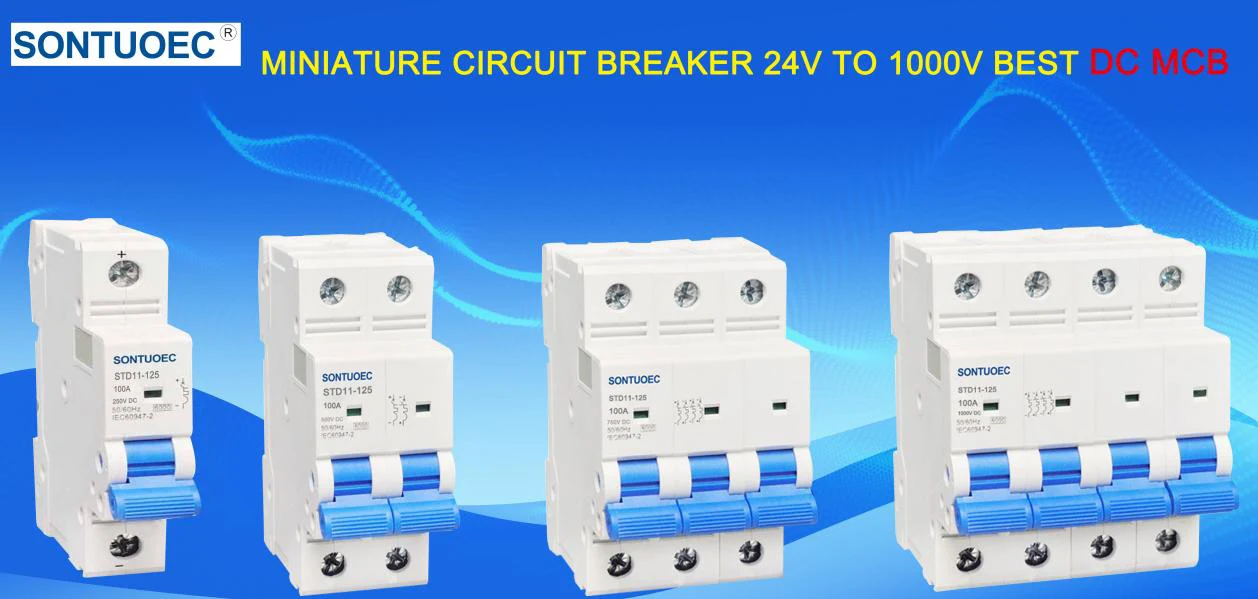

Le disjoncteur miniature DC MCB est un commutateur électrique spécialement conçu pour le fonctionnement automatique dans les circuits DC. Sa fonction principale est de protéger les appareils automatiques des surcharges, des courts-circuits et d'autres risques de défaut, et d'assurer la sécurité de l'ensemble du système d'alimentation. Lorsque le courant traversant le circuit dépasse la note du DC MCB, ou lorsque le courant de fuite est détecté dans le circuit, le DC MCB déconnecte automatiquement le circuit, empêchant ainsi le circuit d'être endommagé en raison de la surcharge, du court-circuit ou de la fuite.

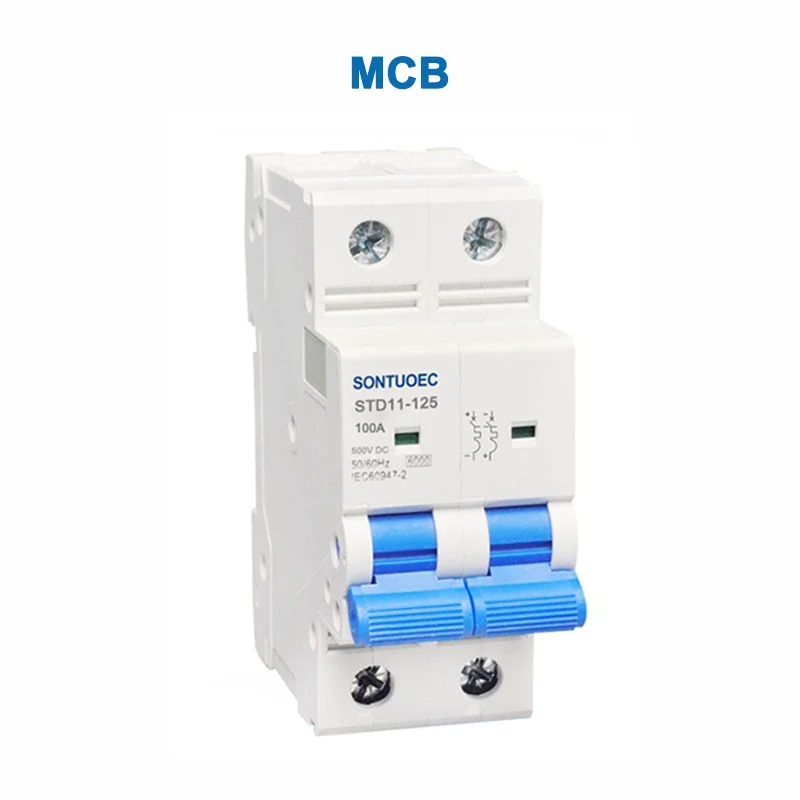

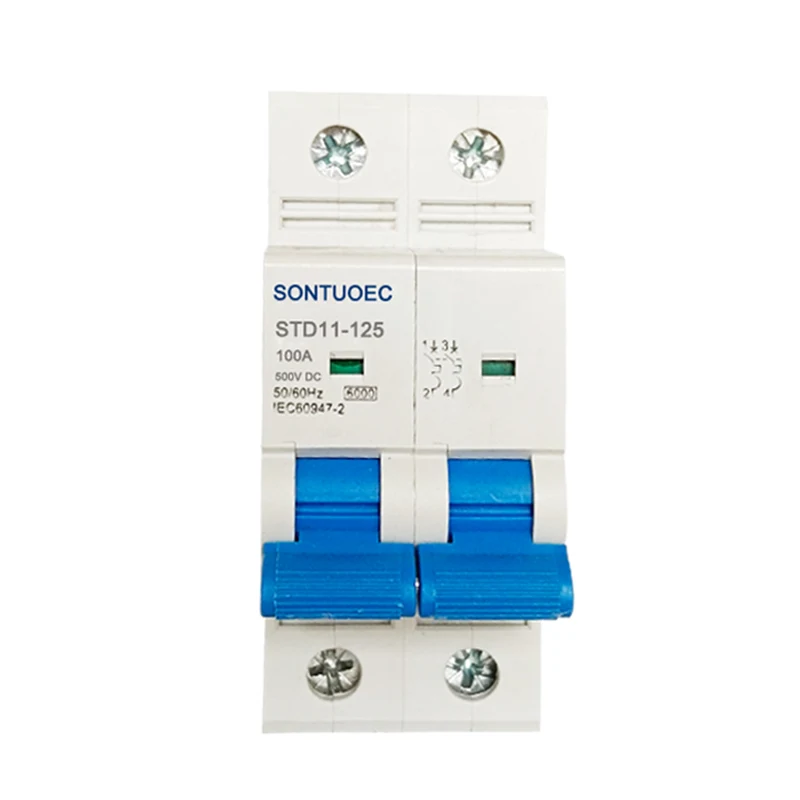

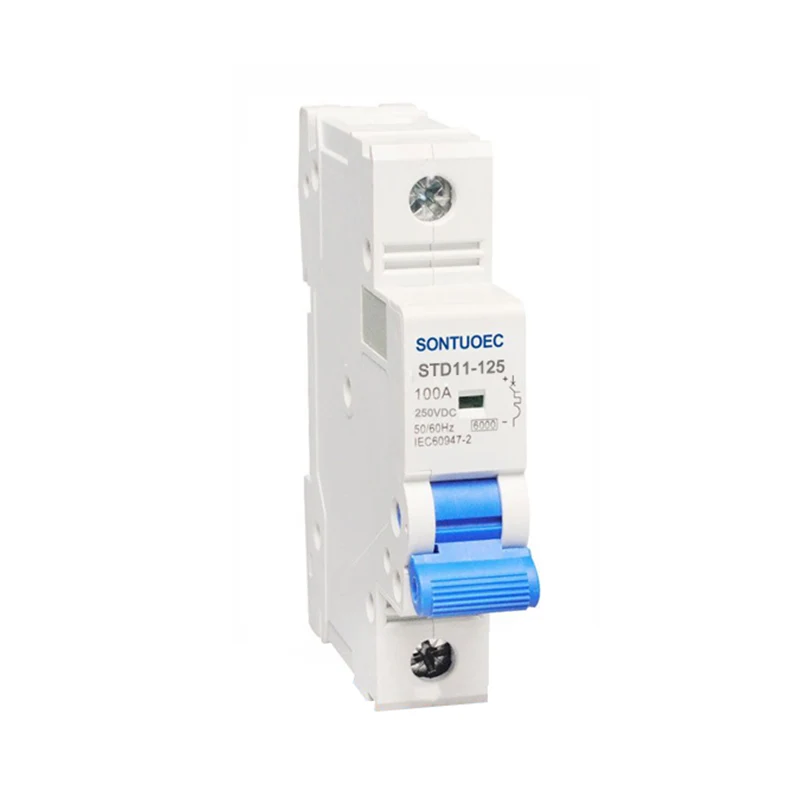

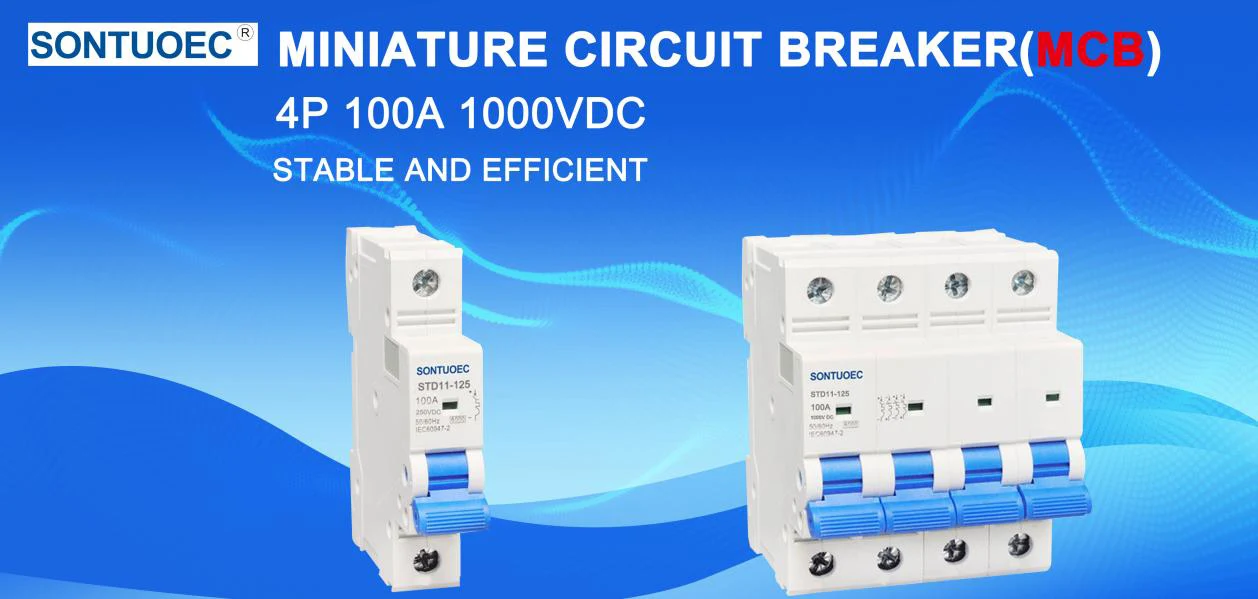

Modèle |

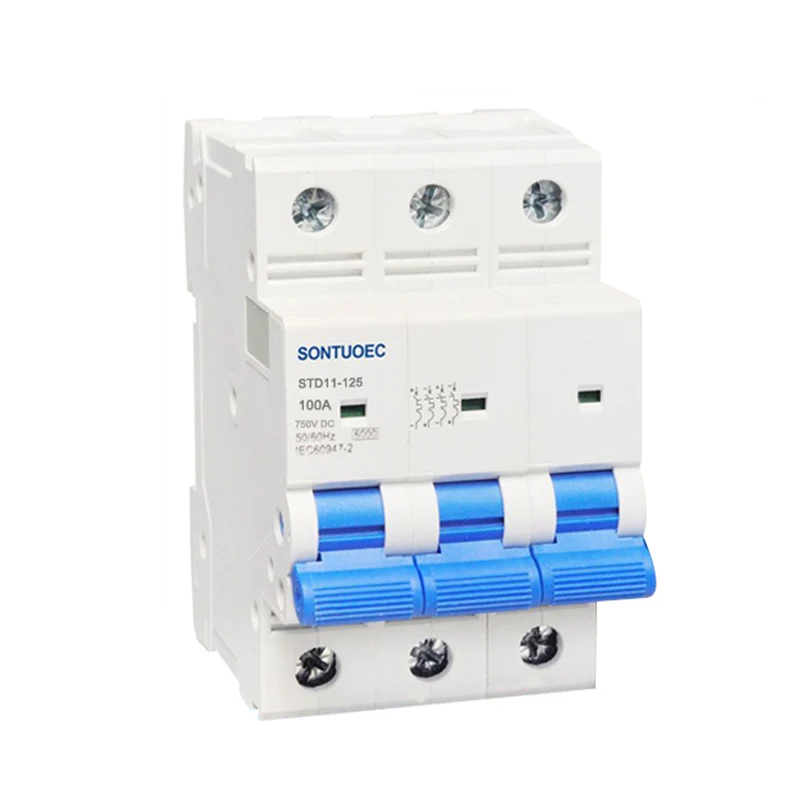

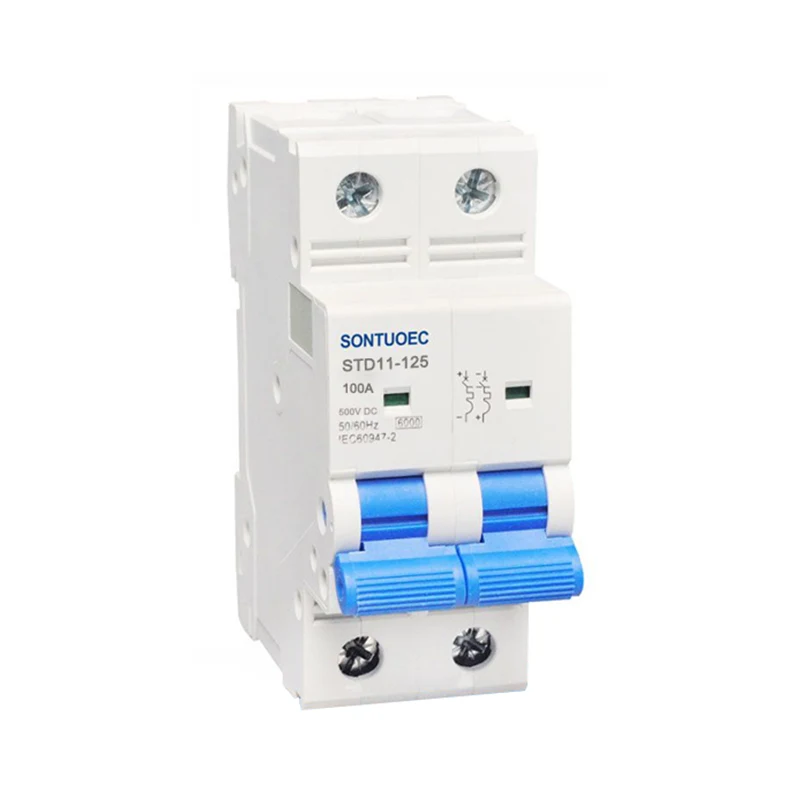

STD11-125 |
Standard |
IEC60898-1 |
Pôle |

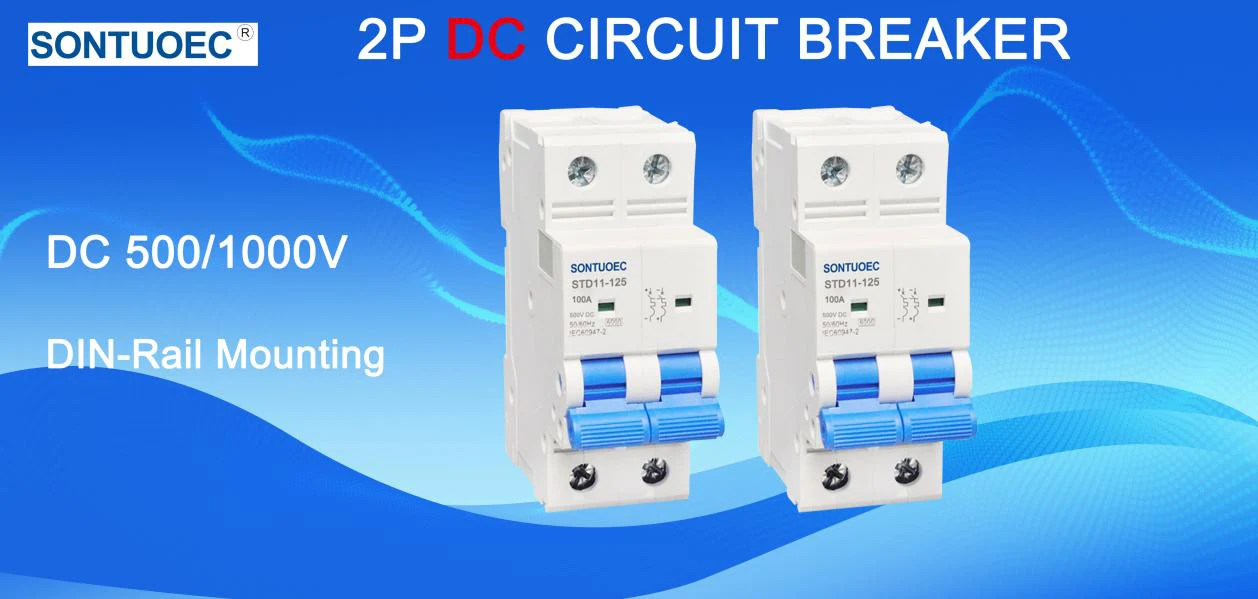

1p, 2p, 3p, 4p |
Courbe de trébuchement |
B, C, D |
Capacité de court-circuit nominale (ICN) |
3KA, 4,5KA, 6KA |
Courant nominal (in) |
1,2,4,6,10,16,20,25,32,40,50,63,80,100,125a |
Tension nominale (UE) |
DC 24,48,120,250,500,750,1000 |
Sormes magnétiques |
B courbe: entre 3 pouces et 5 pouces C courbe: entre 5 pouces et 10 pouces D courbe: entre 10 pouces et 14 pouces |
Endurance électro-mécanique |
Plus de 6000 cycles |

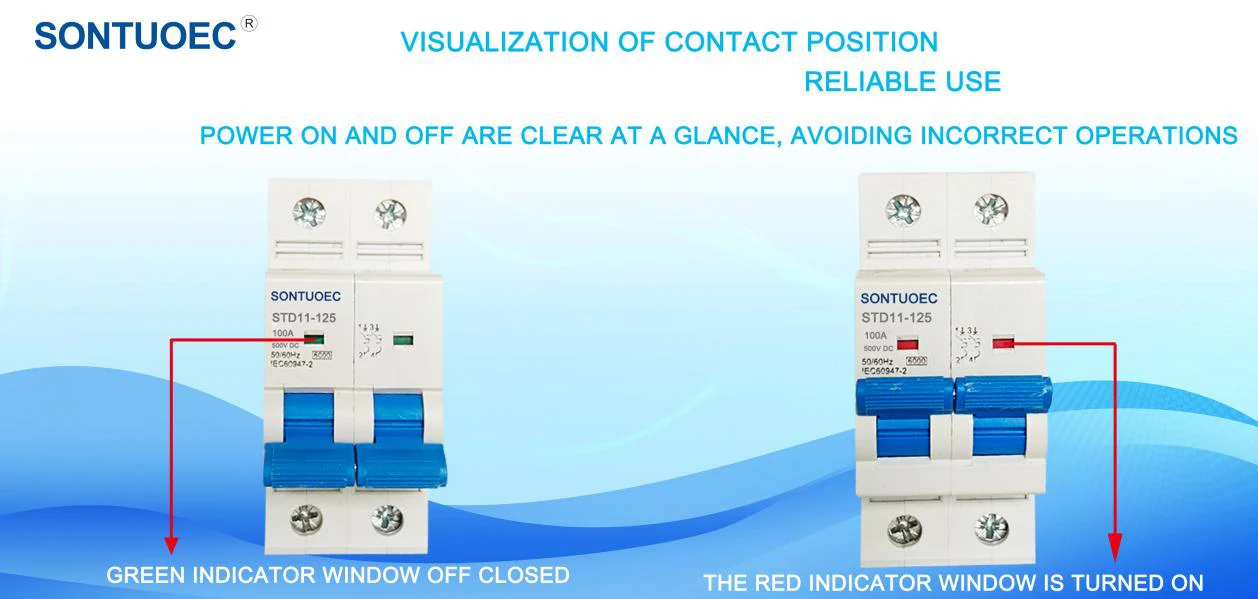

Principe de fonctionnement
Le principe de fonctionnement du disjoncteur miniature DC MCB est basé sur les effets thermiques et électromagnétiques du courant électrique. Lorsqu'une surintensité continue circule à travers un DC MCB, son bimétal interne est chauffé et dévié par la flexion, qui libère le verrou mécanique et coupe le circuit. De plus, dans le cas d'un court-circuit, l'augmentation soudaine du courant provoque le piston associé à la bobine ou solénoïde de l'attaquant de DC MCB à déplacer électromécaniquement, ce qui déclenche le mécanisme de déclenchement pour couper le circuit.
Système spécial d'extinction et de limitation de courant: DC MCB adopte un système spécial d'extinction d'arc et de limitation de courant, qui est capable de briser rapidement le courant de défaut du système de distribution DC et d'empêcher la génération et la propagation de l'arc.
Sensibilité élevée et réponse rapide: DC MCB peut détecter de petits courants de fuite et couper le circuit en très peu de temps, offrant une protection instantanée.
Réutilisable: Contrairement aux fusibles conventionnels, le DC MCB peut être réinitialisé manuellement ou automatiquement après un voyage, éliminant le besoin de remplacement.
Multipliers de courant disponibles: DC MCBS est disponible dans une variété de spécifications de notation de courant différentes.
Non polarisé et polarisé: les MCB DC sur le marché sont principalement classés en polarisés et non polarisés. Les MCB CC polarisés doivent accorder une attention particulière à la direction du courant lors de la connexion, tandis que les MCB DC non polarisés peuvent fournir une protection contre la sécurité, quelle que soit la direction du flux de courant.
DC MCBS est largement utilisé lorsque la protection contre l'énergie DC est requise, telles que les centres de données, les systèmes de production d'énergie photovoltaïque, les systèmes de stockage d'énergie et les tas de charge. En particulier sur le marché du stockage d'énergie, où la direction du courant est souvent bidirectionnelle (mode de charge / décharge), il est nécessaire d'utiliser des MCB DC non polarisés.
