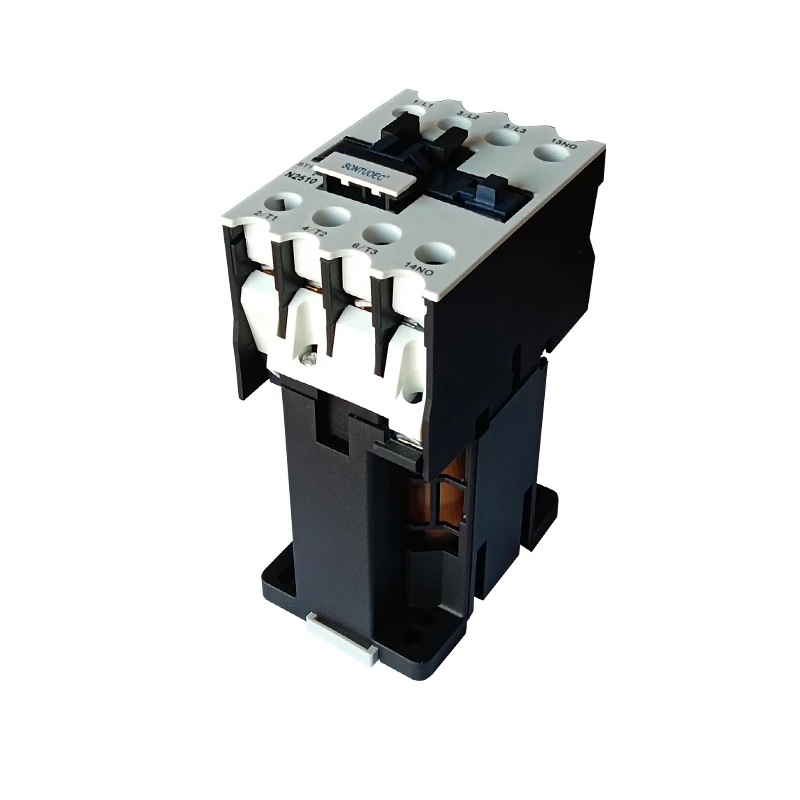

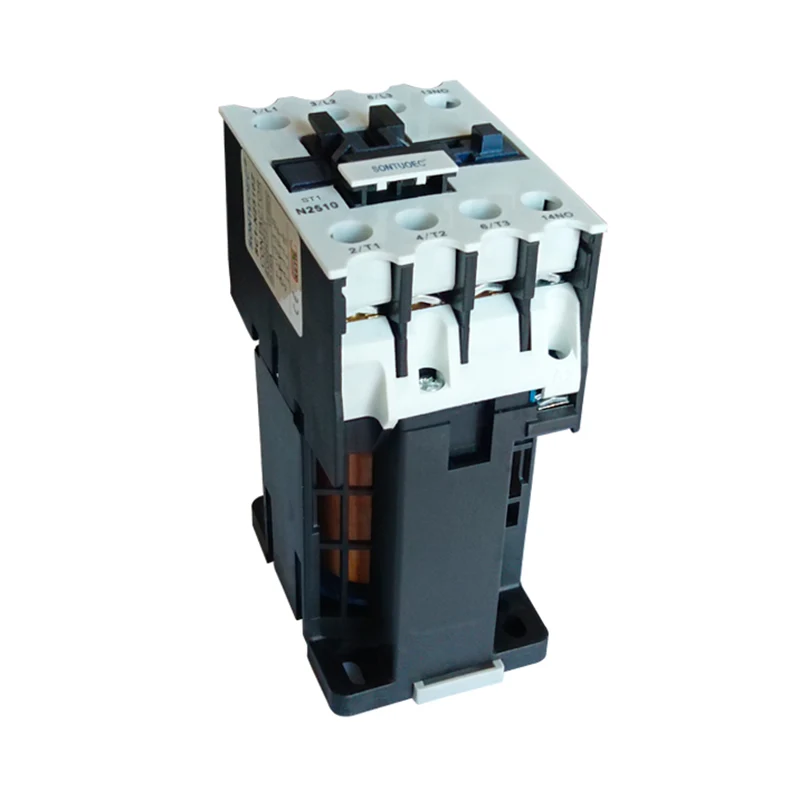

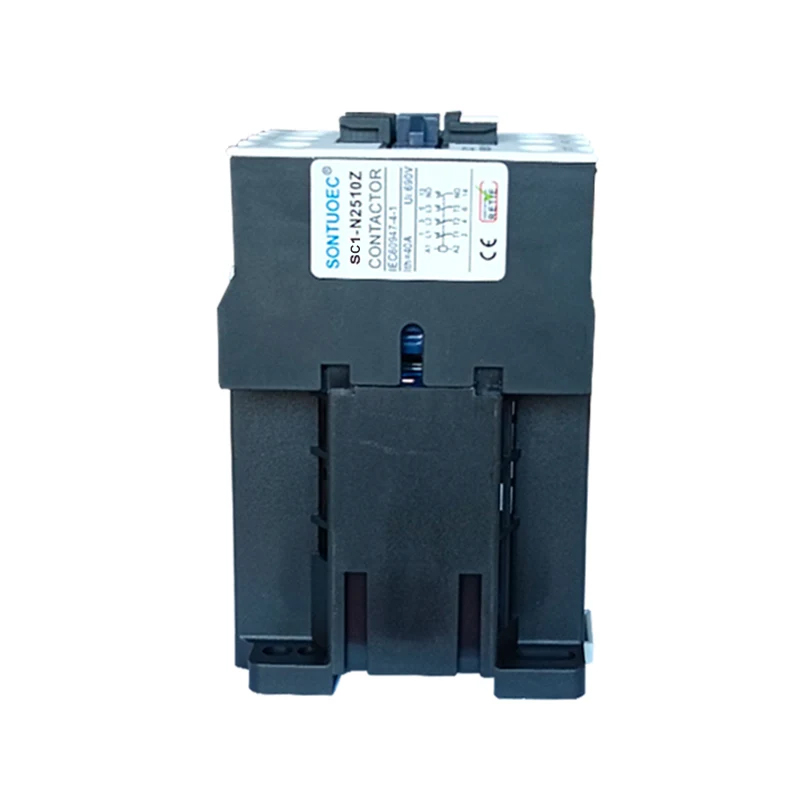

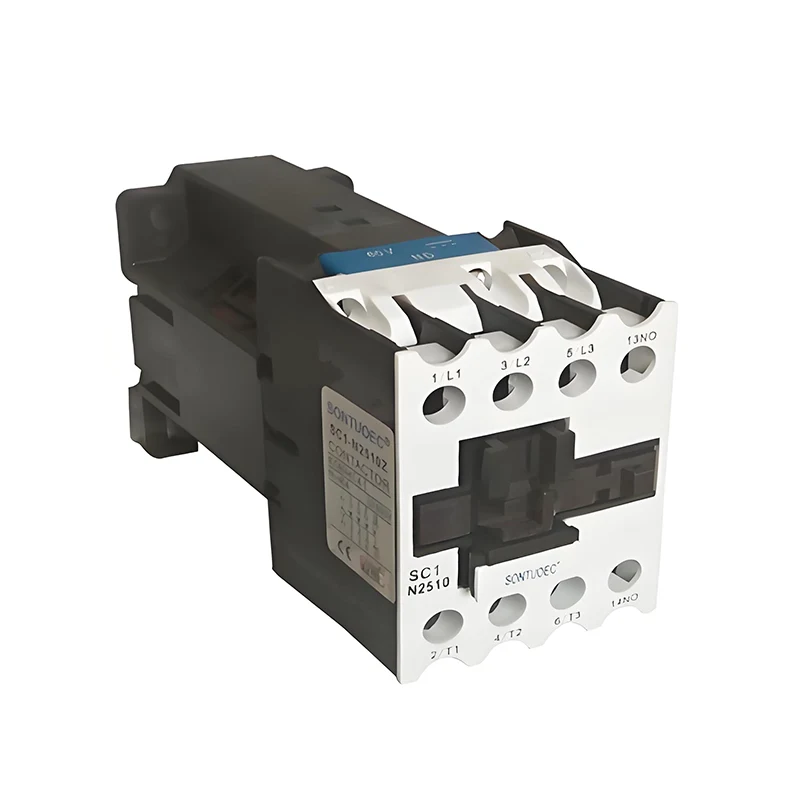

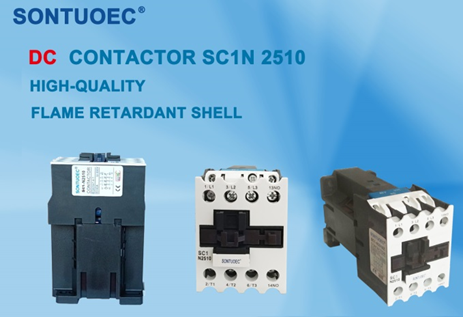

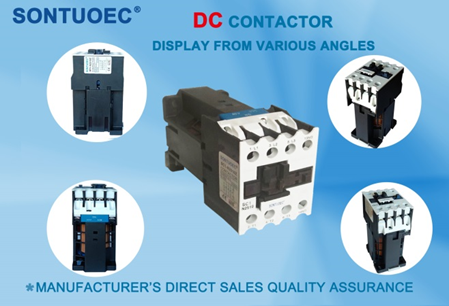

Contacteur magnétique DC

Principe de fonctionnement

Lorsque la bobine d'un contacteur magnétique CC est sous tension, le courant CC dans la bobine génère un champ magnétique. Ce champ magnétique amènera le noyau de fer statique à générer une aspiration électromagnétique, qui attire le noyau de fer en mouvement, poussant ainsi le système de contact à agir. Normalement, les contacts normalement fermés seront ouverts et les contacts normalement ouverts se fermeront, réalisant le contrôle ON / OFF du circuit. Lorsque la bobine est désactivée, l'aspiration électromagnétique disparaît, le noyau de fer mobile se réinitialise sous l'action du ressort et les contacts reviennent à leur état d'origine.

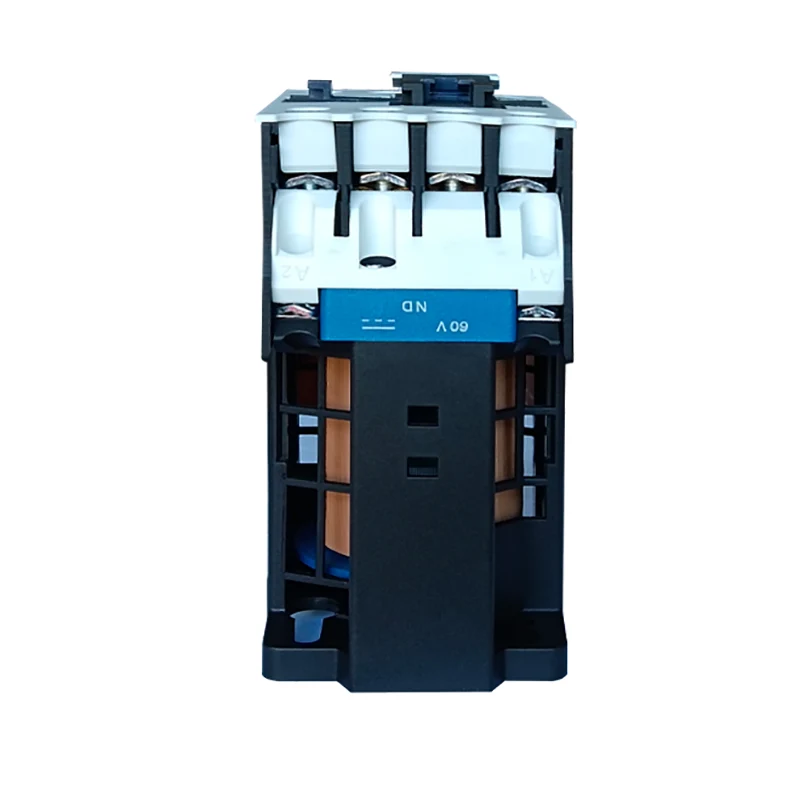

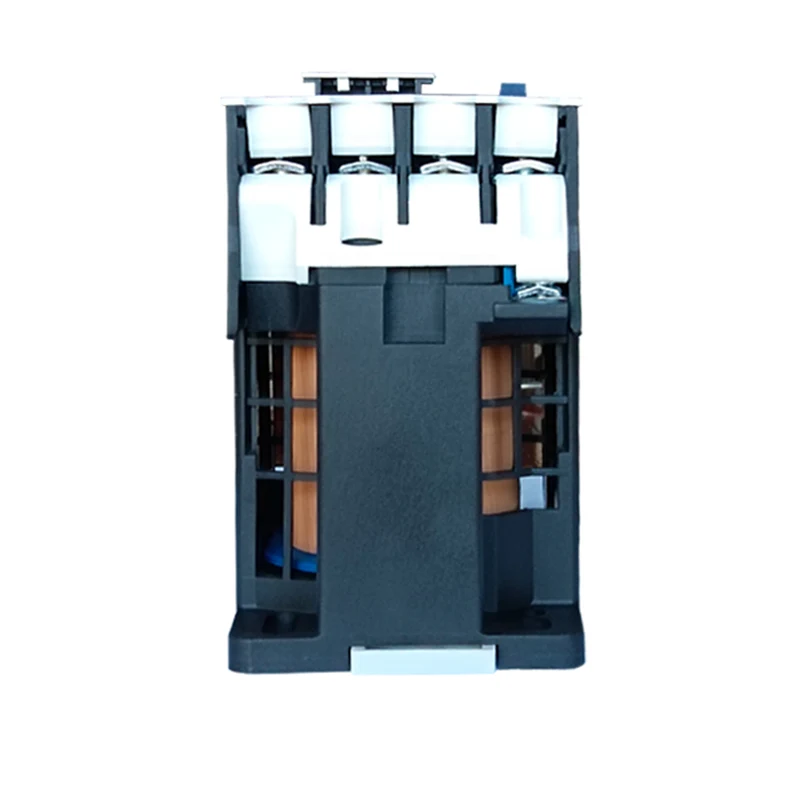

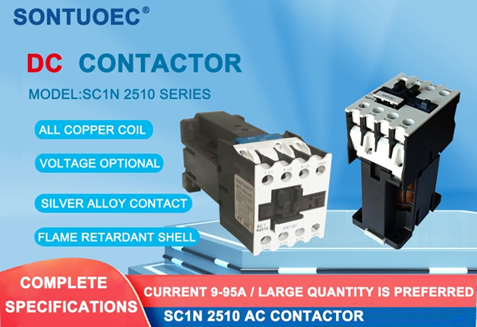

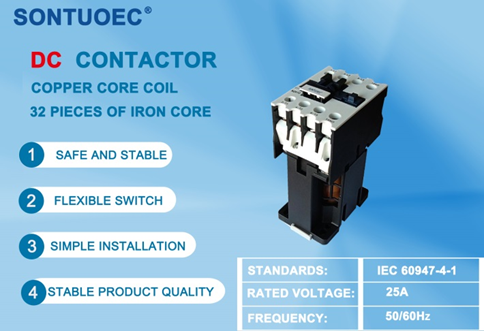

Structure et caractéristiques principales

Système électromagnétique: y compris la bobine, le noyau de fer statique et le noyau de fer mobile et d'autres composants, est l'élément clé de la génération du champ magnétique et du contrôle de l'action des contacts.

Système de contact: y compris les contacts normalement ouverts et les contacts normalement fermés, utilisés pour contrôler et désactiver le circuit. Les matériaux de contact ont généralement une bonne conductivité électrique et des performances à haute température.

Dispositif d'extinction de l'arc: utilisé pour éteindre l'arc lorsque le contact est cassé, pour protéger le contact contre les dommages. Pour les contacteurs de grande capacité, la conception du dispositif d'extinction d'arc est particulièrement importante.

Le contacteur magnétique DC est caractérisé par une structure simple, une action fiable, une longue durée de vie et une maintenance facile. Dans le même temps, en raison de l'utilisation de l'alimentation en courant continu, il a une faible consommation d'énergie et un bruit.

Sélection et précautions

Lors de la sélection d'un contacteur magnétique DC, les facteurs suivants doivent être pris en compte:

Tension nominale: assurez-vous que la tension nominale du contacteur sélectionné correspond à la tension CC dans le circuit.

Courant nominal: Selon la quantité de courant de charge dans le circuit, sélectionnez un contacteur avec la valeur de courant nominale appropriée. Dans le même temps, il est également nécessaire de considérer la capacité de surcharge et le court-circuit avec la capacité du contacteur.

Formulaire de contact et numéro: Selon la demande de contrôle du circuit, sélectionnez le formulaire et le numéro de contact appropriés. Par exemple, qu'il s'agisse de contacts normalement ouverts ou normalement fermés et du nombre de contacts nécessaires.

Marque et qualité: choisissez des marques bien connues et des produits de haute qualité pour assurer la fiabilité et la durée de vie du contacteur. Considérez également des facteurs tels que le service après-vente du produit et le support technique.

Lorsque vous utilisez des contacteurs magnétiques DC, vous devez faire attention aux questions suivantes:

Câblage correct: assurez-vous que le câblage du contacteur est correct pour éviter le mauvais câblage conduisant à la défaillance du circuit ou aux dommages au contacteur.

Inspection et entretien réguliers: Inspectez et entretienz régulièrement le contacteur, y compris le nettoyage des contacts, la vérification de la résistance à la bobine et la résistance à l'isolation. Assurez-vous que le contacteur est en bon état de fonctionnement.

Évitez la surcharge et le court-circuit: Évitez de laisser le contacteur travailler sous surcharge ou court-circuit pendant longtemps pour éviter d'endommager le contacteur et d'affecter la stabilité du circuit.
