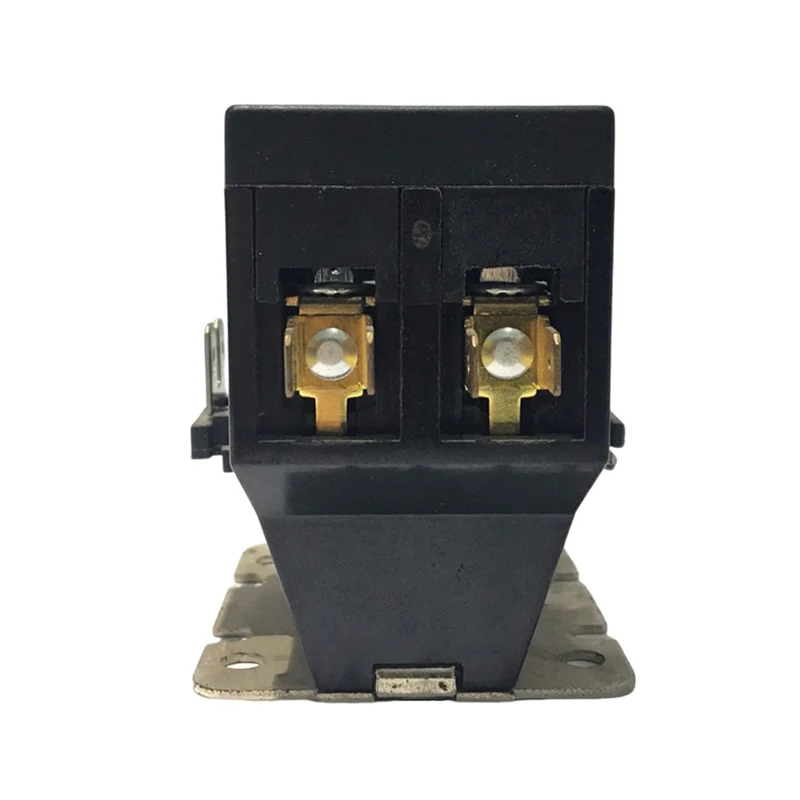

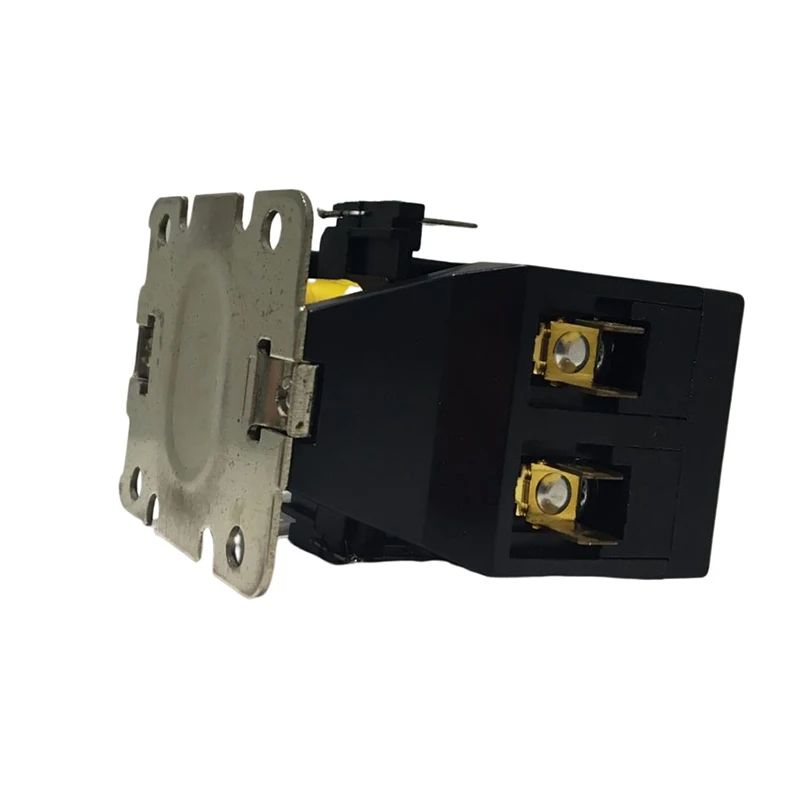

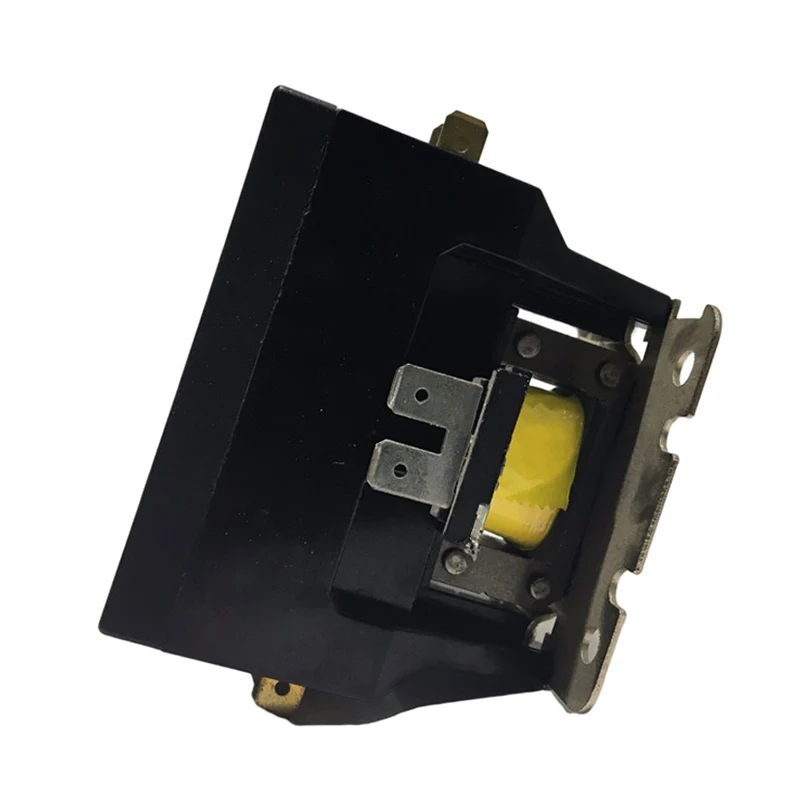

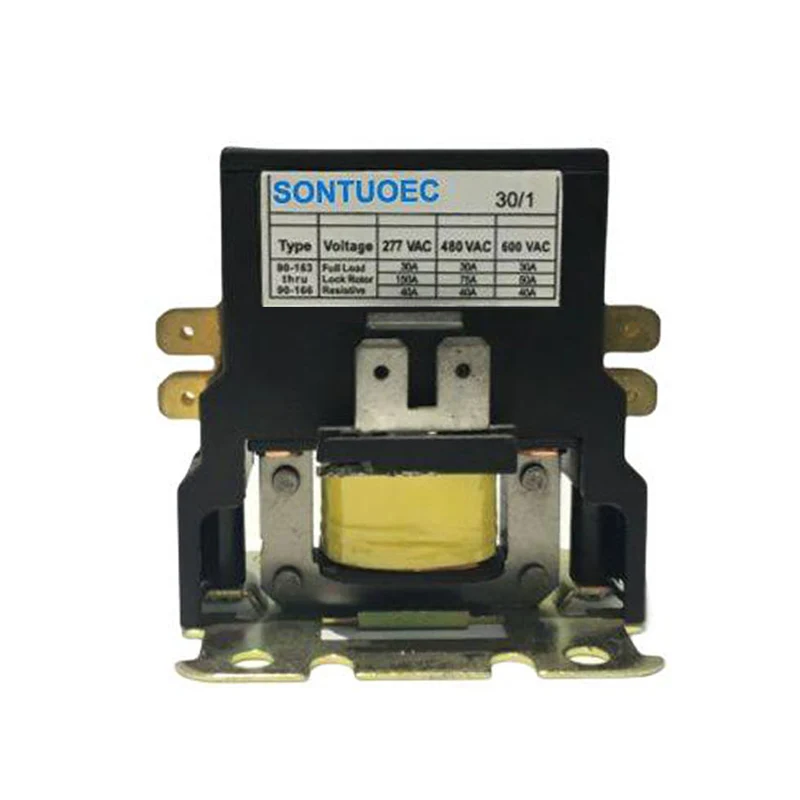

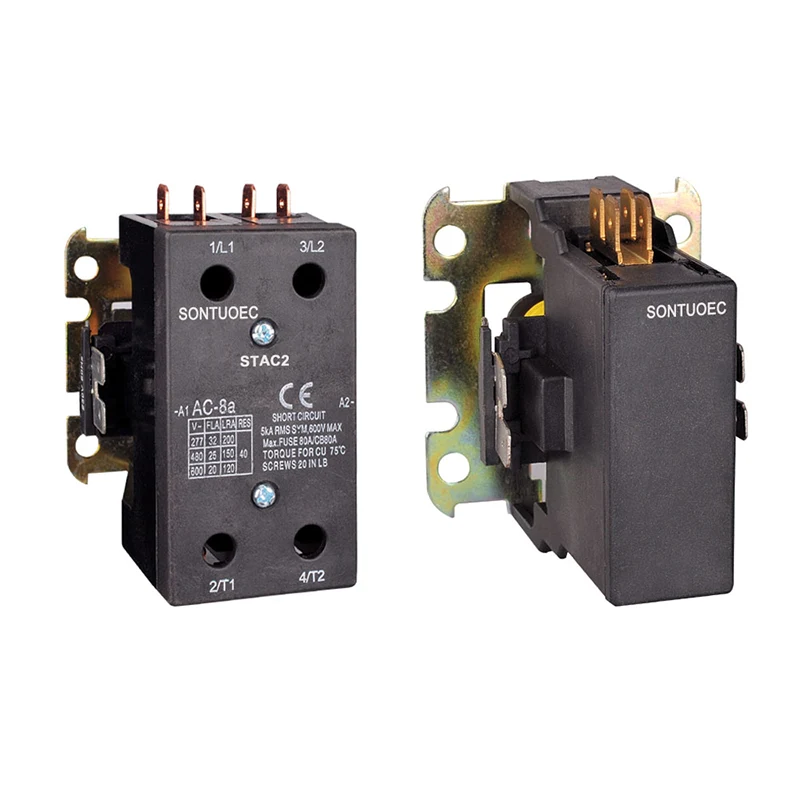

Contacteur AC Climating

Les contacteurs AC de climatisation sont un contacteur AC à usage définitif sont conçus pour être utilisés dans les systèmes de réfrigération, de climatisation et de chauffage électrique. Les connexions d'alimentation peuvent être effectuées avec des bornes à vis avec des connexions rapides ou des bornes à lug avec des connexions rapides

envoyer une demande

Description du produit

Modèle no	Charge complète	Amplis résistif (a)	Pole Non.	Tension de bobine ( V)	Tension de ligne (v)	Max hp		-
Modèle no	Amplis (a)	Amplis résistif (a)	Pole Non.	50 / 60Hz	Tension de ligne (v)	Tension (V)	Célibataire Phase	Trois Phase
CJX9-20 / 1	20	30	1	24	240/277	120	1.5	-
CJX9-20 / 1.5			1.5
CJX9-20 / 2			2
CJX9-20 / 3			3	120	480	240/270	3	7.5
CJX9-20 / 4			4	208/240	600	480/600	-	7.5
CJX9-25 / 1,5	25	35	1.5	24	240/277	120	2	-
CJX9-25 / 2			2	24	240/277	120	2	-
CJX9-25 / 3			3	120	480	240/270	5	7.5
CJX9-25 / 4			4	208/240	600	480/600	-	15/20
CJX9-30 / 1.5	30	40	1.5	24	240/277	120	2	-
CJX9-30 / 2			2	120	480	240/270	5	10
CJX9-30 / 3			3	208/240	600	480/600	-	15/20
CJX9-30 / 4			4	208/240	600	480/600	-	15/20
CJX9-40 / 2	40	50	2	24	240/277	120	3	-
CJX9-40 / 3	40	50	3	120	480	240/270	7.5	10
CJX9-40 / 4	40	50	4	208/240	600	480/600	-	15/20
CJX9-50 / 2	50	60	2	24	240/277	120	3	-
CJX9-50 / 3	50	60	3	120	480	240/270	10	15
CJX9-50 / 4	50	60	4	208/240	600	480/600	-	25/25
CJX9-60 / 2	60	70	2	24	240/277	120	5	-
CJX9-60 / 3	60	740	3	120	480	240/270	10	20
CJX9-60 / 4	60	70	4	208/240	600	480/600	-	30/30
CJX9-75 / 2	75	85	2	24	240/277	120	5	-
CJX9-75 / 3	75	85	3	120	480	240/270	15	25
CJX9-75 / 4	75	85	4	208/240	600	480/600	-	40/40
CJX9-90 / 2	90	100	2	24	240/277	120	7.5	-
CJX9-90 / 3	90	100	3	120	480	240/270	20	30
CJX9-90 / 4	90	100	4	208/240	600	480/600	-	50/50

Matériau isolant	Le bloc de contact et le transporteur sont de haute qualité résine thermodurcissable de qualité électrique
Plage de température	-40 ° F à 150 ° F; -5- + 40
Durée de vie mécanique (pas de charge)	Conforme aux spécifications UL et ARI Norme
Vie électrique	Conforme aux spécifications UL et ARI Standard
Poids (approximatif)	9.25 oz
Fréquence des bobines	50 / 60Hz
Isolation de la bobine	Classe B (130 ° C)
Terminaison	Connecteur de pression et double 1/4 q.c
Fonctionner	85% du poulain nominal de bobine; 110% de coffre-fort maximum fonctionner
Cycle de service	Continu

Structure et caractéristiques

Structure:

Système électromagnétique: comprend des composants tels que des bobines, des noyaux, etc., qui sont utilisés pour générer un flux magnétique pour conduire l'ouverture et la fermeture du système de contact.

Système de contact: comprend le contact principal et le contact auxiliaire. Le contact principal est utilisé pour transporter le courant nominal du système de climatisation, tandis que le contact auxiliaire est utilisé pour réaliser la transmission et la rétroaction du signal de contrôle.

Dispositif d'extinction de l'arc: Utilisé pour éteindre l'arc généré lorsque le contact est déconnecté pour protéger le contact contre les dommages.

Dispositif de dissipation de coquille et de chaleur: Utilisé pour protéger les composants internes de l'environnement externe et fournir la fonction de dissipation de chaleur nécessaire.

Caractéristiques:

Spécialisation: Conçu pour que les systèmes de climatisation répondent aux besoins des systèmes de climatisation pour le contrôle électrique.

Fiabilité: Le système de contact est composé de matériaux de haute qualité avec une bonne conductivité électrique et une résistance à l'abrasion pour assurer un fonctionnement stable à long terme.

Sécurité: équipé d'un dispositif d'extinction d'arc parfait, empêchant efficacement les dommages à l'arc aux contacts et à l'environnement.

Compatibilité: compatible avec une large gamme de systèmes de climatisation et de systèmes de contrôle électrique, pratique pour l'installation et la mise en service.

Principe de travail

Lorsque la bobine du contacteur AC de climatisation 2P est sous tension, le noyau de fer devient magnétique et attire le système de contact pour fermer, reliant ainsi le système de climatisation à la source d'alimentation. Lorsque la bobine est désactivée, le noyau de fer perd son magnétisme et le système de contact sera séparé par l'action du ressort, déconnectant ainsi le système de climatisation de la source d'alimentation. De cette façon, le contacteur peut réaliser une télécommande du système de climatisation.
