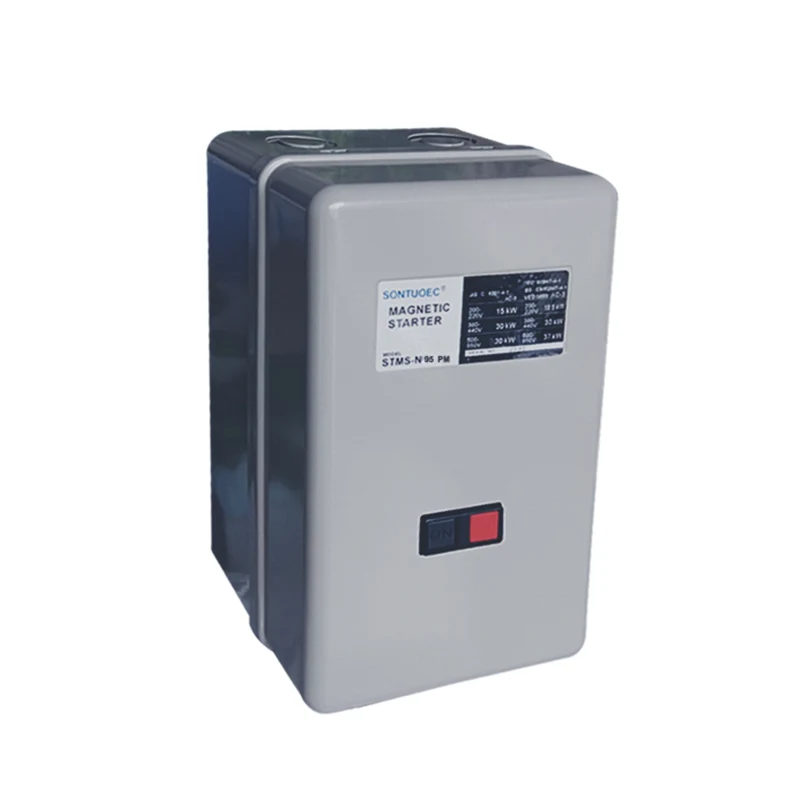

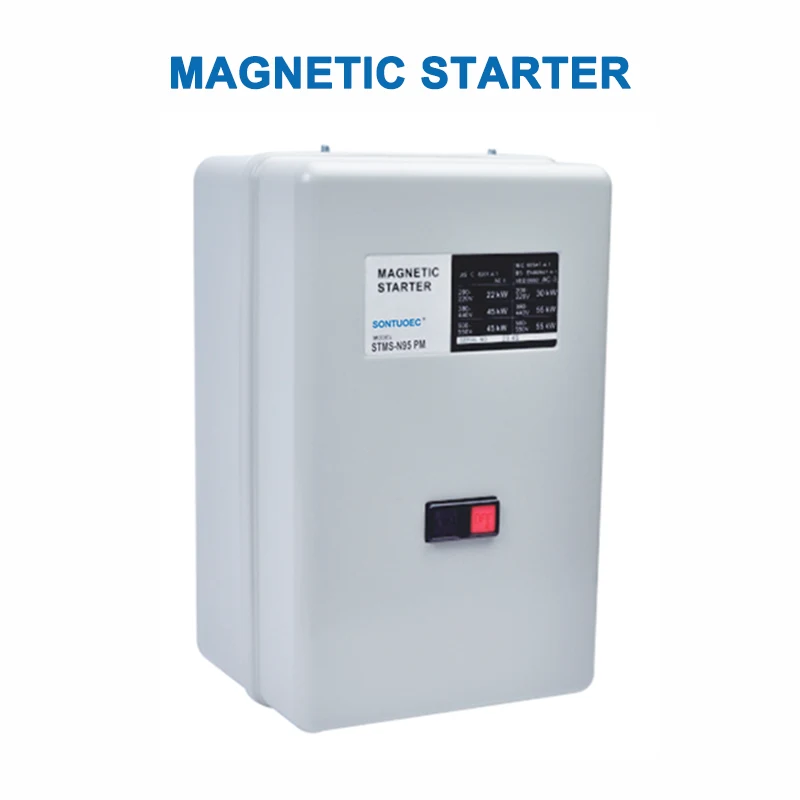

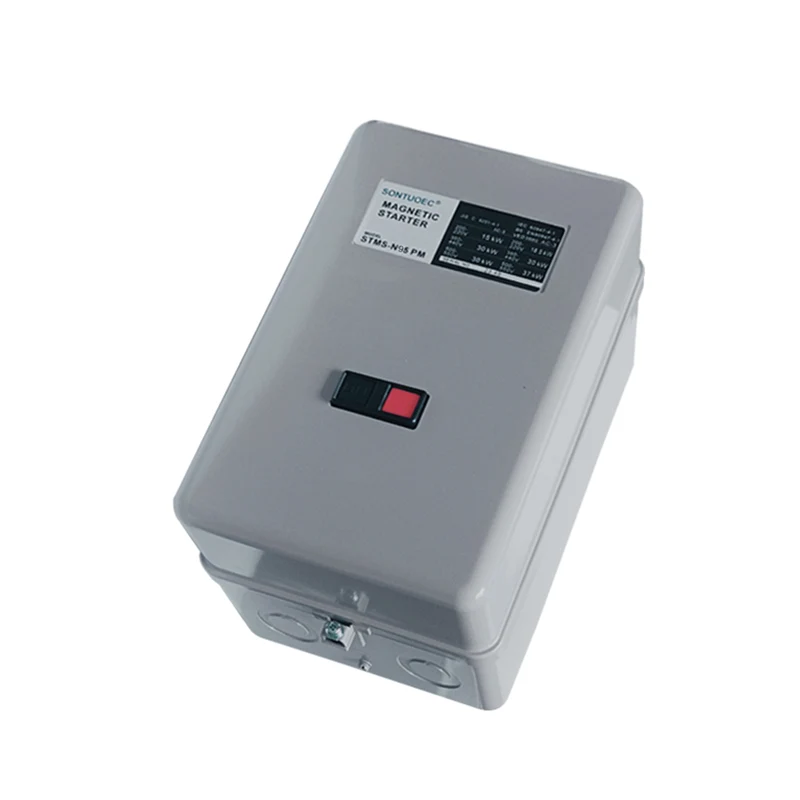

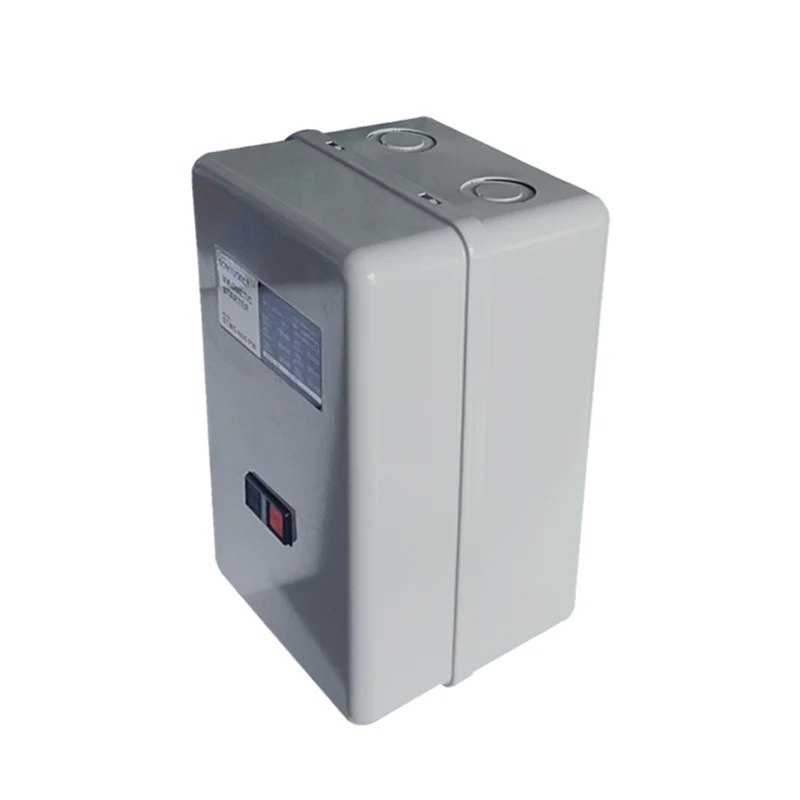

Le démarreur de moteur triphasé s'ouvre et ferme les contacts de puissance connectés en parallèle avec le moteur via un contacteur magnétique pour réaliser le démarrage du moteur et l'arrêt du contrôle. Dans le même temps, il dispose également d'une fonction de protection contre la surcharge, qui peut automatiquement couper le circuit lorsque le moteur est surchargé pour protéger le moteur contre les dommages.
Principaux paramètres techniques:
Taper | STMS-N10 / 12 | STMS-N18 | STMS-N20 | STMS-N21 | STMS-N25 | STMS-N35 | STMS-N50 | STMS-N65 | STMS-N80 | STMS-N95 | |
KW / HP (AC-3) RETUT POWER (AC-3) IEC60947-4 |
220V | 2.2 / 3 2.7 / 3.5 | 3.7 / 5 | 4 / 5.5 | 4 / 5.5 | 5.5 / 7.5 | 7.5 / 10 | 15/18.5 | 18,5/22 | 22/30 | 30/35 |
380v | 2.7 / 3,5 4 / 5.5 | 5.5 / 7.5 | 7.5 / 10 | 7.5 / 10 | 11/15 | 15/18.5 | 22/25 | 25/30 | 37/45 | 45/55 | |
Courant remis (AC-3) GB14048.4 |
220V | 11/13 | 18 | 20 | 20 | 26 | 35 | 50 | 65 | 80 | 95 |
380v | 7/9 | 13 | 20 | 20 | 25 | 32 | 50 | 65 | 80 | 95 | |
Courant de chauffage retiré (a) | 20 | 25 | 32 | 50 | 60 | 80 | 100 | 135 | 150 | ||
Vollage insumét réélévé (V) 660 660 | |||||||||||
Contact auxiliaire AC-15 |
Contact | standard | 1no | 1NO + 1NC | 2NO + 2NC | ||||||
Courant remis (a) | 220V | 1.6 | |||||||||
380v | 0.95 | ||||||||||
Notation des enceintes | LP30 | ||||||||||
Vie machanique | 1000 | 500 |

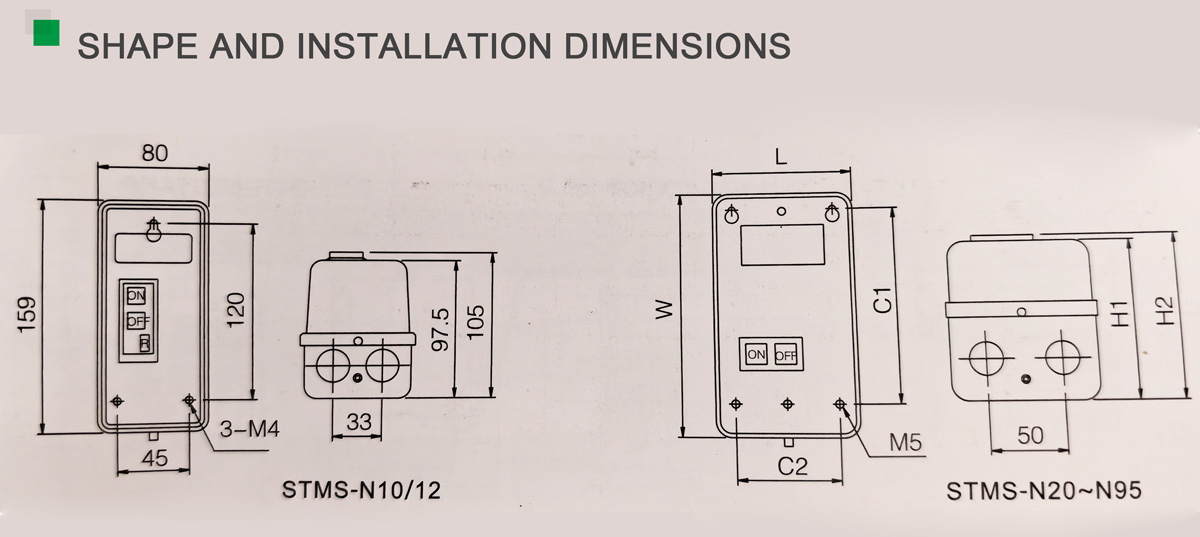

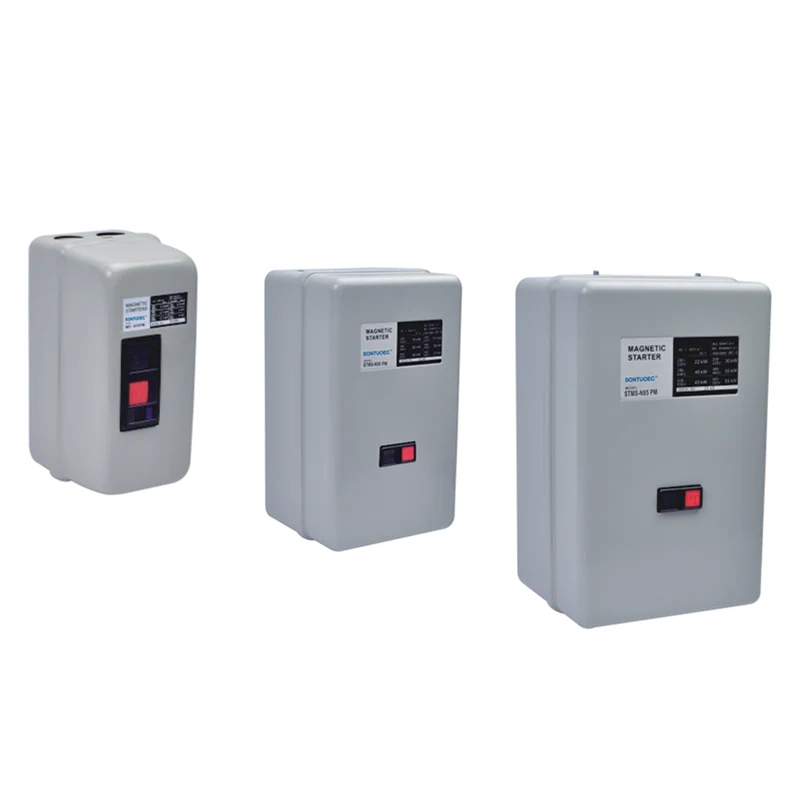

Taper | L | W | H1 | H2 | C1 | C2 |
STMS-N20 / 21 | 104 | 170 | 110 | 115 | 135 | 76 |
STMS-N25 / 35 | 135 | 225 | 126 | 131 | 155 | 95 |
STMS-N50 / 65 | 160 | 270 | 145 | 150 | 210 | 120 |
STMS-N80 / 95 | 190 | 300 | 163 | 168 | 250 | 150 |
Principe de fonctionnement

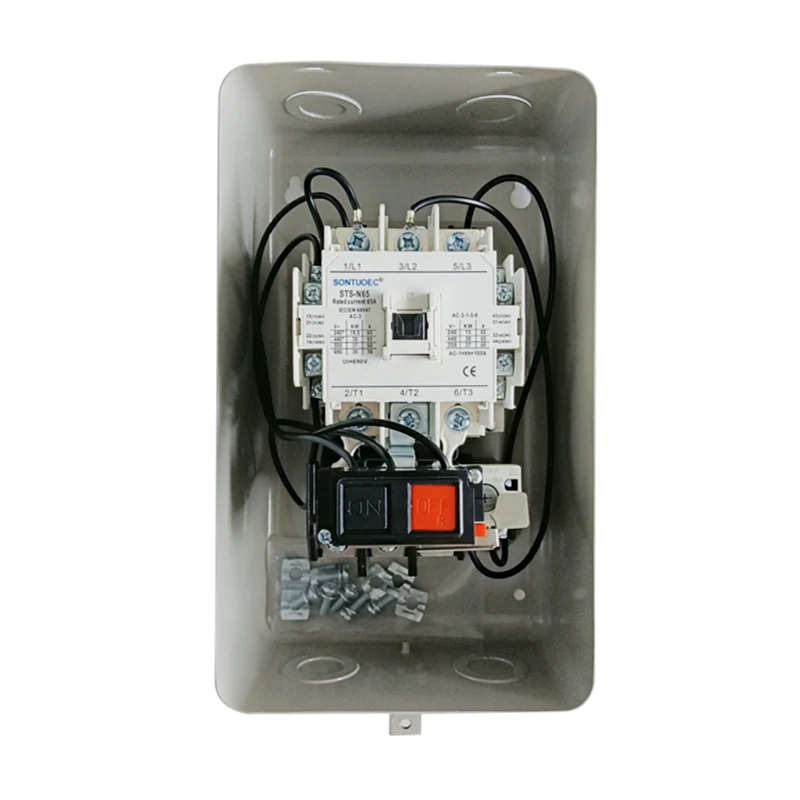

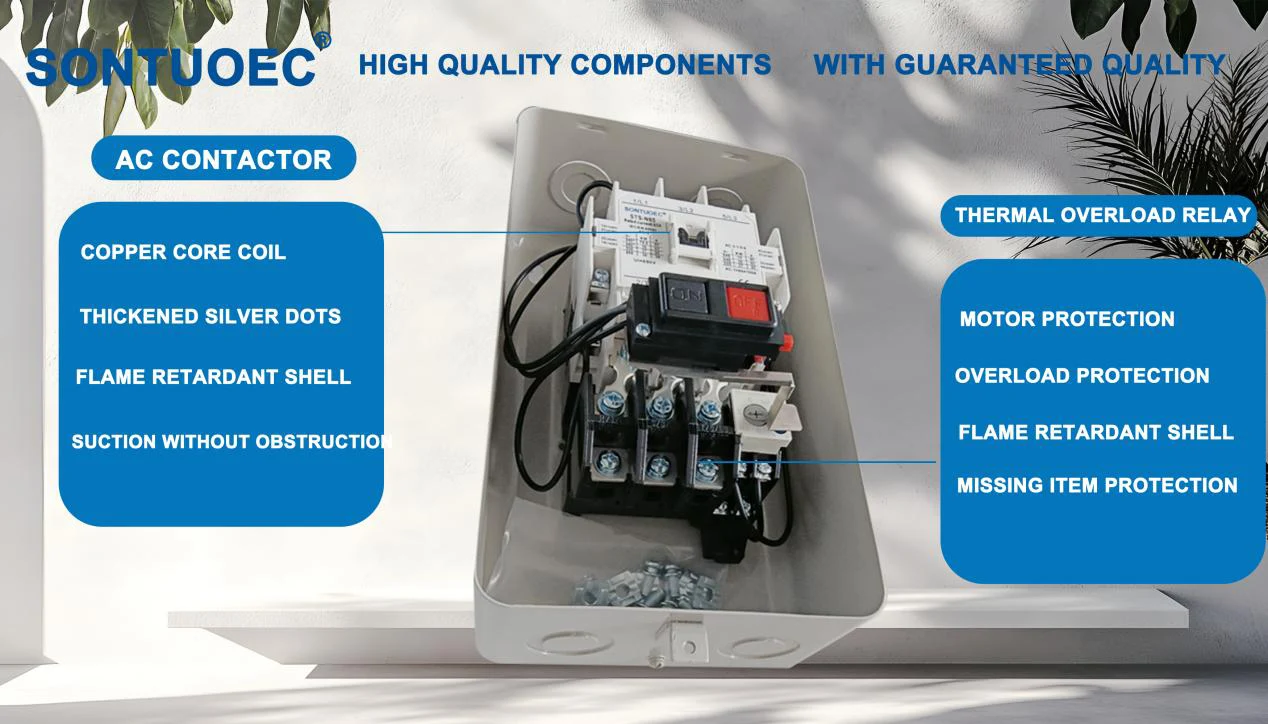

Le principe de travail du démarreur de moteur magnétique triphasé est basé sur le principe de l'induction électromagnétique. Lorsque la bobine de contacteur magnétique est sous tension, elle génère un champ magnétique, qui attire l'armature pour agir et fermer les contacts, activant ainsi l'alimentation du moteur. Lorsqu'il est nécessaire d'arrêter le moteur, l'alimentation de la bobine de contacteur magnétique est coupée, le champ magnétique disparaît, l'armature réinitialise, les contacts sont cassés et le moteur cesse de fonctionner. Dans le même temps, le relais de surcharge surveillera le courant d'exécution du moteur, lorsque le courant dépasse la valeur définie, il déclenchera la protection contre la surcharge et coupera le circuit.

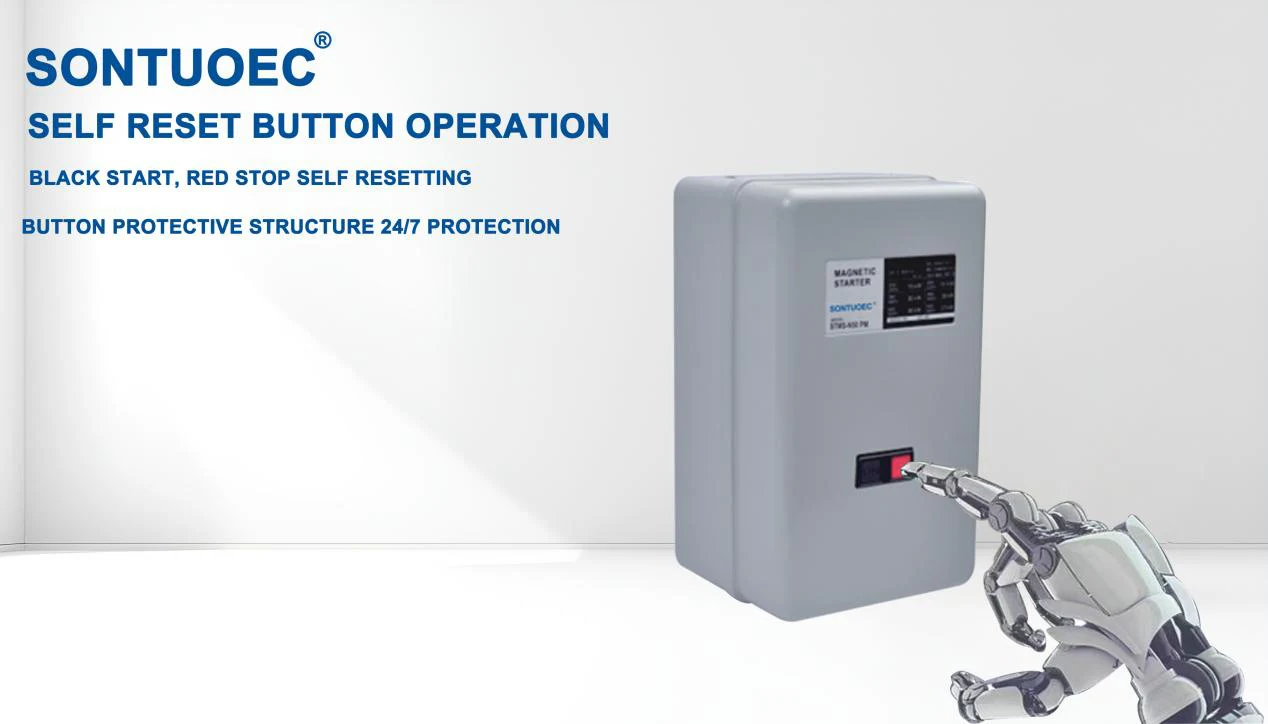

Fonction de protection de surcharge: le démarreur de moteur magnétique triphasé a un relais de surcharge intégré, qui peut automatiquement couper le circuit lorsque le moteur est surchargé et protéger le moteur des dommages.
Contrôle de démarrage: le contrôle de démarrage du moteur est réalisé par le contacteur magnétique, qui a des caractéristiques d'action fiables et une durée de vie à longue durée de service.

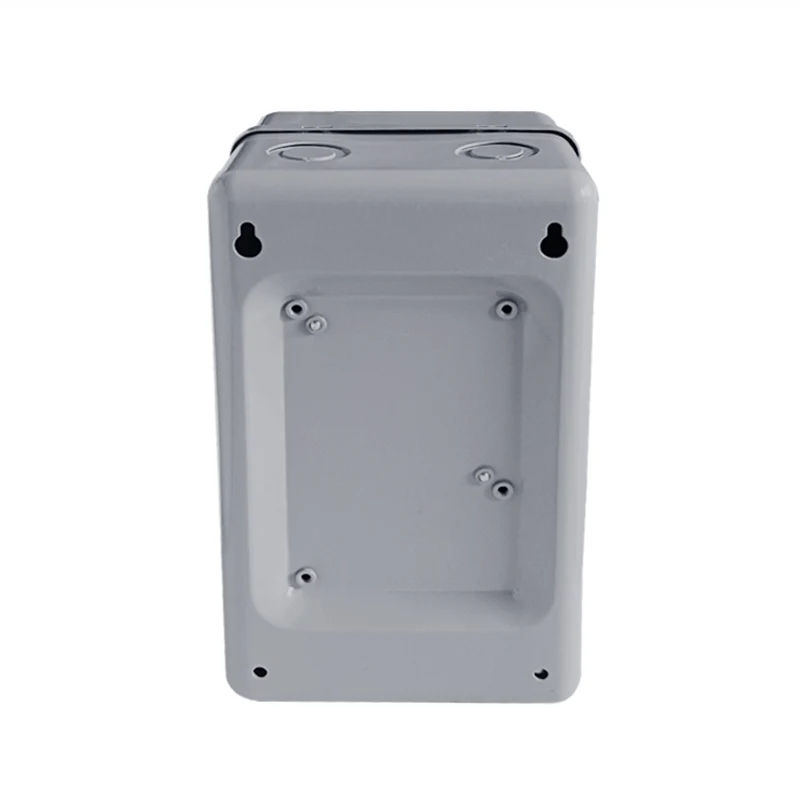

Structure compacte: Le démarreur de moteur magnétique triphasé adopte la conception de la structure compacte, occupe peu d'espace et est facile à installer et à maintenir.
Plusieurs modes de contrôle: Selon différentes exigences d'application, le démarreur de moteur magnétique triphasé peut être utilisé dans plusieurs modes de contrôle, tels que le démarrage direct, le démarrage de Star-Delta, le démarrage de l'autotransformateur, etc.
Les démarreurs de moteurs magnétiques triphasés sont largement utilisés dans les systèmes de contrôle de l'automatisation industrielle, les systèmes d'alimentation électrique, les équipements de construction et autres occasions où les moteurs triphasés doivent être démarrés et arrêtés. En particulier dans les circuits de commande des moteurs qui nécessitent un démarrage et un arrêt fréquents, la protection des démarreurs de moteurs magnétiques triphasées est particulièrement importante.
Taper | L | W | H1 | H2 | C1 | C2 |
STMS-N20 / 21 | 104 | 170 | 110 | 115 | 135 | 76 |
STMS-N25 / 35 | 135 | 225 | 126 | 131 | 155 | 95 |
STMS-N50 / 65 | 160 | 270 | 145 | 150 | 210 | 120 |
STMS-N80 / 95 | 190 | 300 | 163 | 168 | 250 | 150 |
Taper | L | W | H1 | H2 | C1 | C2 |
STMS-N20 / 21 | 104 | 170 | 110 | 115 | 135 | 76 |
STMS-N25 / 35 | 135 | 225 | 126 | 131 | 155 | 95 |
STMS-N50 / 65 | 160 | 270 | 145 | 150 | 210 | 120 |
STMS-N80 / 95 | 190 | 300 | 163 | 168 | 250 | 150 |
Taper | L | W | H1 | H2 | C1 | C2 |
STMS-N20 / 21 | 104 | 170 | 110 | 115 | 135 | 76 |
STMS-N25 / 35 | 135 | 225 | 126 | 131 | 155 | 95 |
STMS-N50 / 65 | 160 | 270 | 145 | 150 | 210 | 120 |
STMS-N80 / 95 | 190 | 300 | 163 | 168 | 250 | 150 |
