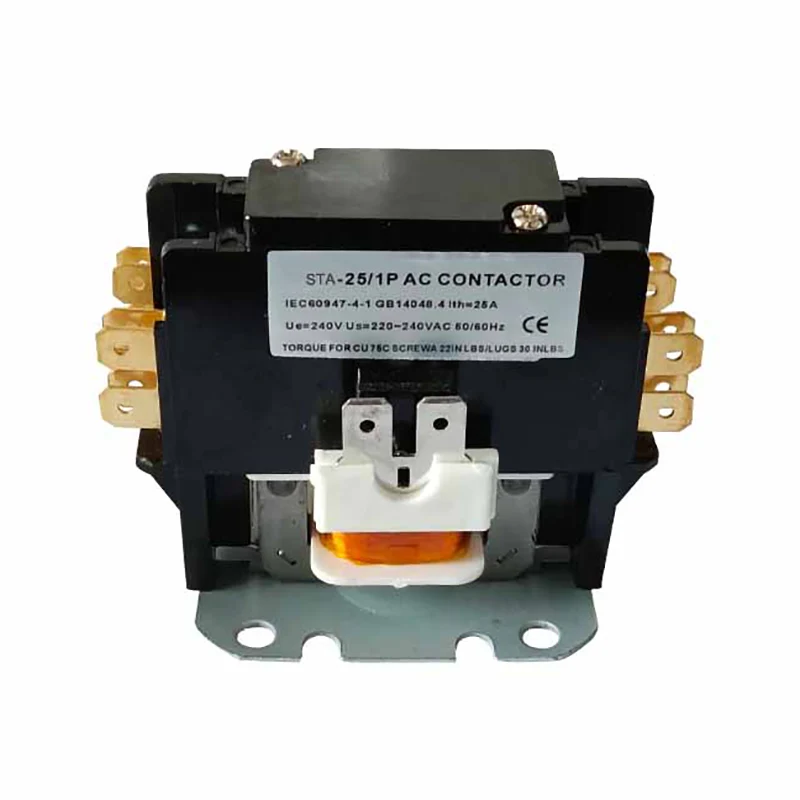

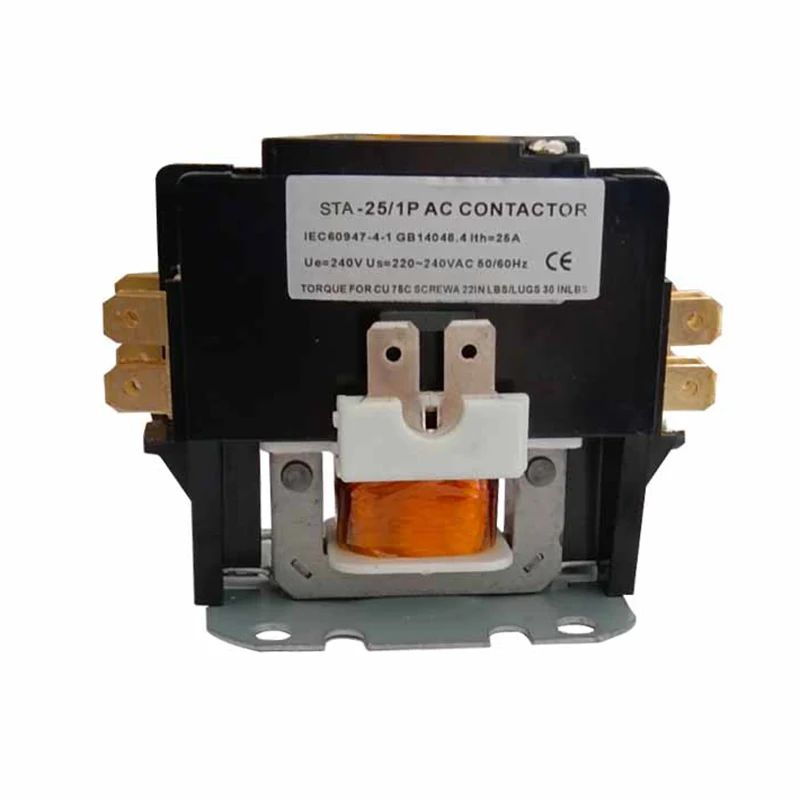

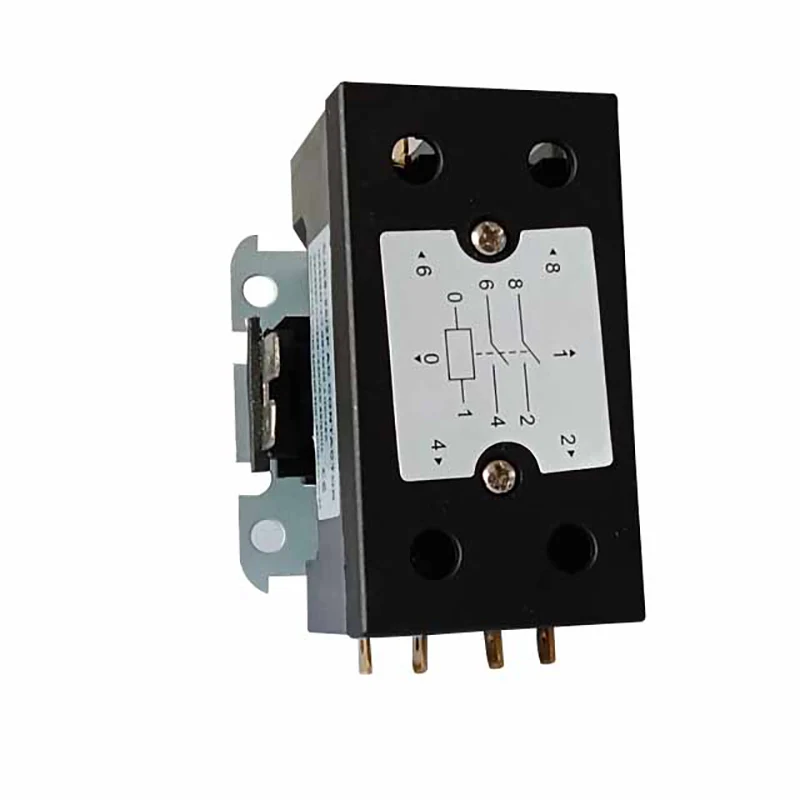

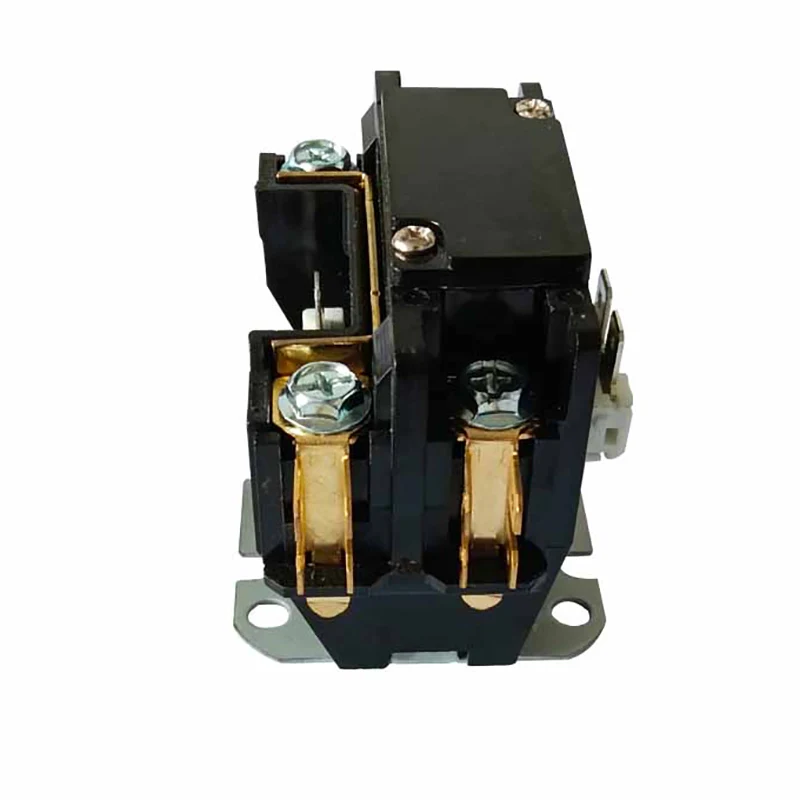

Contacteur de conditionnement Air 1,5p 25A Air AC

Les contacteurs de conditionnement AI de 1,5p 25a AIR sont des contacteurs AC à usage défini sont conçus pour être utilisés dans les systèmes de réfrigération, de climatisation et de chauffage électrique. Les connexions d'alimentation peuvent être effectuées avec des bornes à vis avec des connexions rapides ou des bornes à lug avec des connexions rapides Ils sont conformes à IEC60947-4-1

envoyer une demande

Description du produit

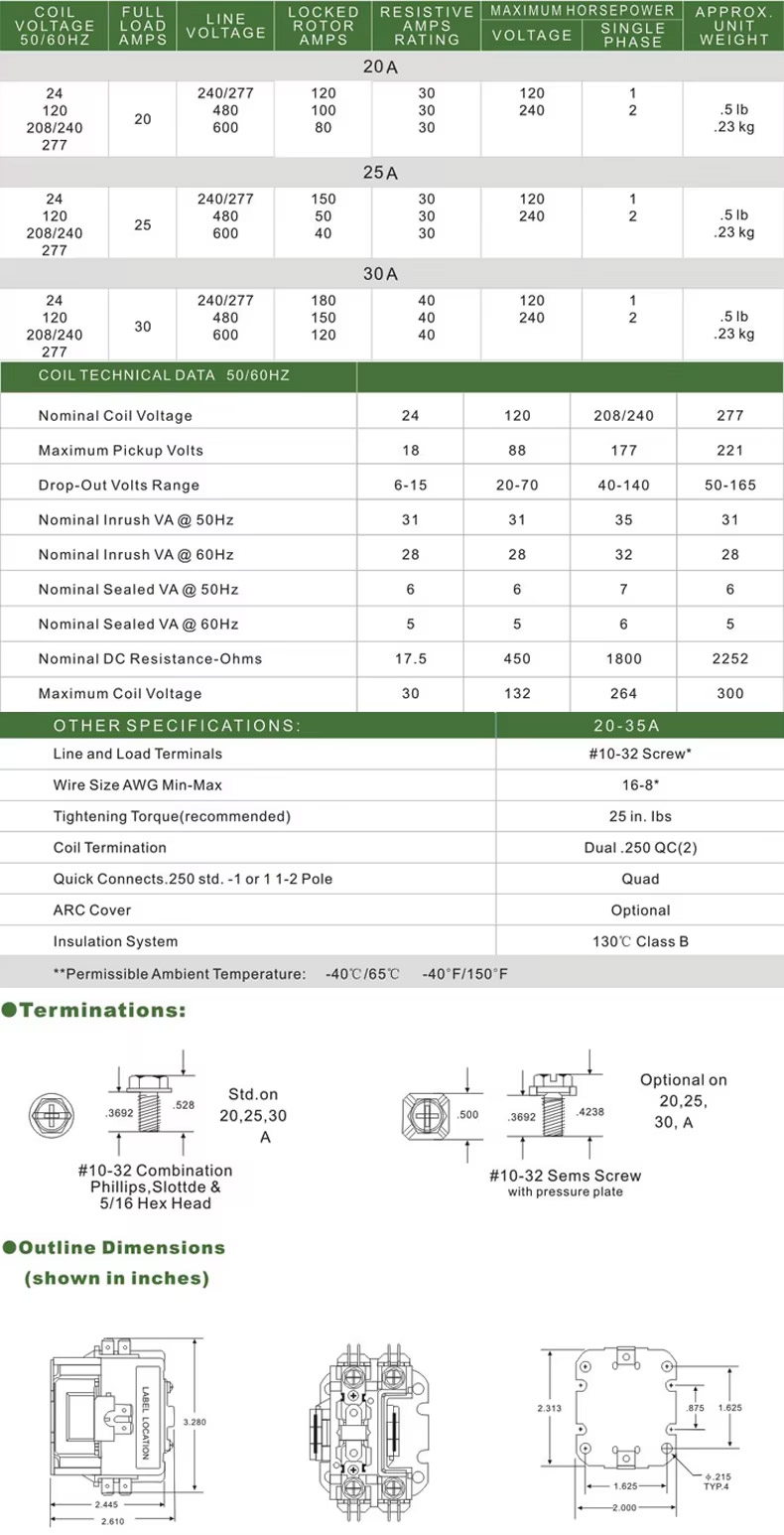

Modèle no	Charge complète	Amplis résistif (a)	Pole Non.	Tension de bobine ( V)	Tension de ligne (v)	Max hp		-
Modèle no	Amplis (a)	Amplis résistif (a)	Pole Non.	50 / 60Hz	Tension de ligne (v)	Tension (V)	Célibataire Phase	Trois Phase
CJX9-20 / 1	20	30	1	24	240/277	120	1.5	-
CJX9-20 / 1.5			1.5
CJX9-20 / 2			2
CJX9-20 / 3			3	120	480	240/270	3	7.5
CJX9-20 / 4			4	208/240	600	480/600	-	7.5
CJX9-25 / 1,5	25	35	1.5	24	240/277	120	2	-
CJX9-25 / 2			2	24	240/277	120	2	-
CJX9-25 / 3			3	120	480	240/270	5	7.5
CJX9-25 / 4			4	208/240	600	480/600	-	15/20
CJX9-30 / 1.5	30	40	1.5	24	240/277	120	2	-
CJX9-30 / 2			2	120	480	240/270	5	10
CJX9-30 / 3			3	208/240	600	480/600	-	15/20
CJX9-30 / 4			4	208/240	600	480/600	-	15/20
CJX9-40 / 2	40	50	2	24	240/277	120	3	-
CJX9-40 / 3	40	50	3	120	480	240/270	7.5	10
CJX9-40 / 4	40	50	4	208/240	600	480/600	-	15/20
CJX9-50 / 2	50	60	2	24	240/277	120	3	-
CJX9-50 / 3	50	60	3	120	480	240/270	10	15
CJX9-50 / 4	50	60	4	208/240	600	480/600	-	25/25
CJX9-60 / 2	60	70	2	24	240/277	120	5	-
CJX9-60 / 3	60	740	3	120	480	240/270	10	20
CJX9-60 / 4	60	70	4	208/240	600	480/600	-	30/30
CJX9-75 / 2	75	85	2	24	240/277	120	5	-
CJX9-75 / 3	75	85	3	120	480	240/270	15	25
CJX9-75 / 4	75	85	4	208/240	600	480/600	-	40/40
CJX9-90 / 2	90	100	2	24	240/277	120	7.5	-
CJX9-90 / 3	90	100	3	120	480	240/270	20	30
CJX9-90 / 4	90	100	4	208/240	600	480/600	-	50/50

Matériau isolant	Le bloc de contact et le transporteur sont de haute qualité résine thermodurcissable de qualité électrique
Plage de température	-40 ° F à 150 ° F; -5- + 40
Durée de vie mécanique (pas de charge)	Conforme aux spécifications UL et ARI Norme
Vie électrique	Conforme aux spécifications UL et ARI Standard
Poids (approximatif)	9.25 oz
Fréquence des bobines	50 / 60Hz
Isolation de la bobine	Classe B (130 ° C)
Terminaison	Connecteur de pression et double 1/4 q.c
Fonctionner	85% du poulain nominal de bobine; 110% de coffre-fort maximum fonctionner
Cycle de service	Continu

Principe de fonctionnement

Lorsque la bobine du contacteur de conditionnement AIC Air 1,5p 25A est sous tension, le noyau de fer devient magnétique et attire le système de contact à fermer, reliant ainsi la charge électrique à la source d'alimentation. Lorsque la bobine est désactivée, le noyau de fer perd son magnétisme et le système de contact est séparé par un ressort, déconnectant ainsi la charge de la source d'alimentation. De cette façon, le contacteur permet une télécommande de la charge électrique.

Application de contacteur à usage défini:

• Le contacteur CJX9 (ou STA) Air Condition CACTO

• Les contacteurs de climatiseurs sont un contacteur AC à usage défini sont conçus pour être utilisés dans les systèmes de réfrigération, de climatisation et de chauffage électrique.

• Les connexions d'alimentation peuvent être effectuées avec des bornes à vis avec des connexions rapides ou des bornes à lug avec des connexions rapides

• Ils sont conformes à IEC60947-4-1

Structure et caractéristiques

Structure:

Système électromagnétique: y compris la bobine, le noyau et d'autres composants, utilisés pour générer un flux magnétique pour conduire l'ouverture et la fermeture du système de contact.

Système de contact: y compris le contact principal et le contact auxiliaire, le contact principal est utilisé pour transporter un courant élevé, et le contact auxiliaire est utilisé pour réaliser la transmission et la rétroaction du signal de contrôle.

Dispositif d'extinction de l'arc: Utilisé pour éteindre l'arc généré lorsque le contact est déconnecté pour protéger le contact contre les dommages.

Shell: Utilisé pour protéger les composants internes de l'environnement externe, tout en fournissant une dissipation de chaleur.

Caractéristiques:

Avec un objectif bien défini et une conception spécifique pour des systèmes d'alimentation et des types de charge spécifiques.

Le système de contact est fabriqué à partir de matériaux de haute qualité avec une bonne conductivité électrique et une résistance à l'usure.

Le système électromagnétique a une force d'aspiration suffisante pour engager de manière fiable et libérer les contacts.

Le dispositif d'extinction d'arc peut éteindre efficacement l'arc et protéger les contacts des dommages.

La coquille est raisonnablement conçue avec une résistance et des performances de dissipation thermique suffisantes.

1.5P 25A Air AC Conditioning Contactor
